西安电子科技大学：《微机原理与系统设计》课程教学课件（讲稿）第4章 汇编语言指令与程序设计 4.6 子程序设计

历安毛子代枝大” 4.6.1子程序调用和返回指令 XIDIAN UNIVERSITY 3.子程序（过程)的调用与返回 子程序调用指令CALL 子程序调用指令CALL(Call procedure).有两种格式： CALL LABEL ；直接调用，调用入口地址为标号 LABEL的子程序 CALL OPR ；间接调用，调用入口地址为操作出OPR 的内容 CALL指令与JMP指令本质都为无条件跳转指令

4.6.1 子程序调用和返回指令 3.子程序（过程）的调用与返回 7 • 子程序调用指令CALL 子程序调用指令CALL（Call procedure）有两种格式： CALL LABEL ；直接调用，调用入口地址为标号 LABEL的子程序 CALL OPR ；间接调用，调用入口地址为操作出OPR 的内容 CALL指令与JMP指令本质都为无条件跳转指令

三 历些毛子种枚大” 4.6.1子程序调用和返回指令 XIDIAN UNIVERSITY ●3.子程序（过程） 的调用与返回 子程序调用指令CALL 对于以下格式： CALL LABEL ;调用入口地址为标号LABEL的 子程序 微机原理与系统设计 第四章汇编语言指令与程序设计 董明皓 dminghao@xidian.edu.cn 8

4.6.1 子程序调用和返回指令 3.子程序（过程）的调用与返回 微机原理与系统设计 第四章 汇编语言指令与程序设计 董明皓 dminghao@xidian.edu.cn 8 • 子程序调用指令CALL 对于以下格式： CALL LABEL ；调用入口地址为标号LABEL的 子程序

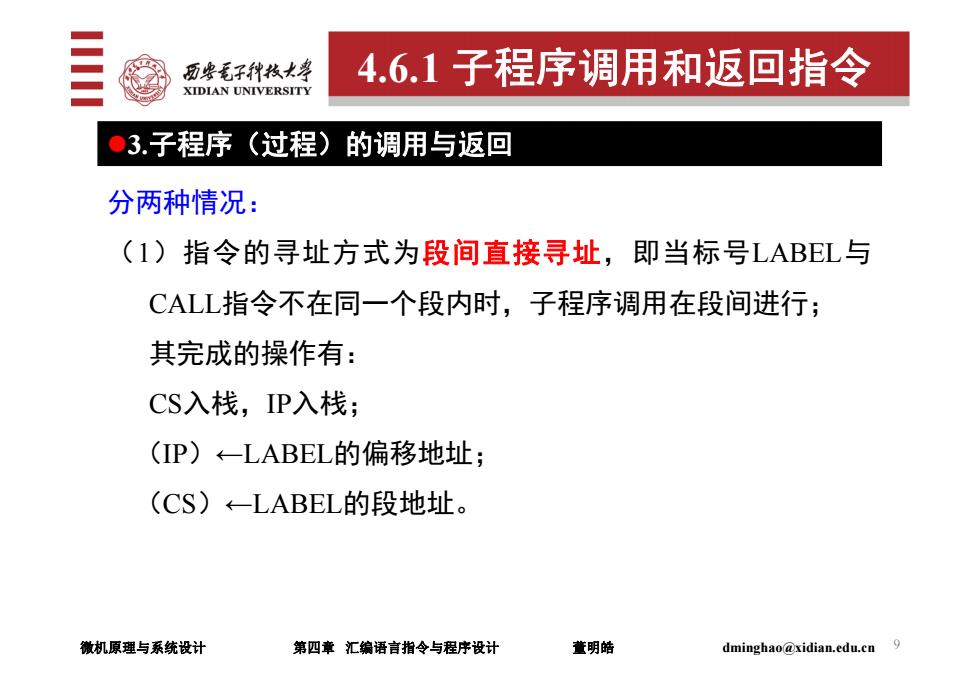

历粤毛子代枝大 4.6.1子程序调用和返回指令 XIDIAN UNIVERSITY ●3.子程序（过程) 的调用与返回 分两种情况： (1)指令的寻址方式为段间直接寻址，即当标号LABEL与 CALL指令不在同一个段内时，子程序调用在段间进行； 其完成的操作有： CS入栈，IP入栈； (IP)←一LABEL的偏移地址； (CS)←LABEL的段地址。 徽机原理与系统设计 第四章汇编语言指令与程序设计 董明皓 dminghao@xidian.edu.cn

4.6.1 子程序调用和返回指令 3.子程序（过程）的调用与返回 微机原理与系统设计 第四章 汇编语言指令与程序设计 董明皓 dminghao@xidian.edu.cn 9 分两种情况： （1）指令的寻址方式为段间直接寻址，即当标号LABEL与 CALL指令不在同一个段内时，子程序调用在段间进行； 其完成的操作有： CS入栈，IP入栈； （IP）←LABEL的偏移地址； （CS）←LABEL的段地址

历安毛子种枝大” 4.6.1子程序调用和返回指令 XIDIAN UNIVERSITY ●3.子程序（过程) 的调用与返回 分两种情况： (2)指令的寻址方式为段内直接寻址，也称为相对寻址。即 当标号LABEL与CALL指令在同一个段内，且可以采用8位 /16位有符号数表示其相对位移量时，则子程序调用在段内 进行； 其完成的操作有： P入栈； (IP)←(IP)+DISP8/DISP16。 徽机原理与系统设计 第四章汇编语言指令与程序设计 董明皓 dminghao@xidian.edu.cn 10

4.6.1 子程序调用和返回指令 3.子程序（过程）的调用与返回 微机原理与系统设计 第四章 汇编语言指令与程序设计 董明皓 dminghao@xidian.edu.cn 10 分两种情况： （2）指令的寻址方式为段内直接寻址，也称为相对寻址。即 当标号LABEL与CALL指令在同一个段内，且可以采用8位 /16位有符号数表示其相对位移量时，则子程序调用在段内 进行； 其完成的操作有： IP入栈； （IP）←（IP）+DISP8/DISP16

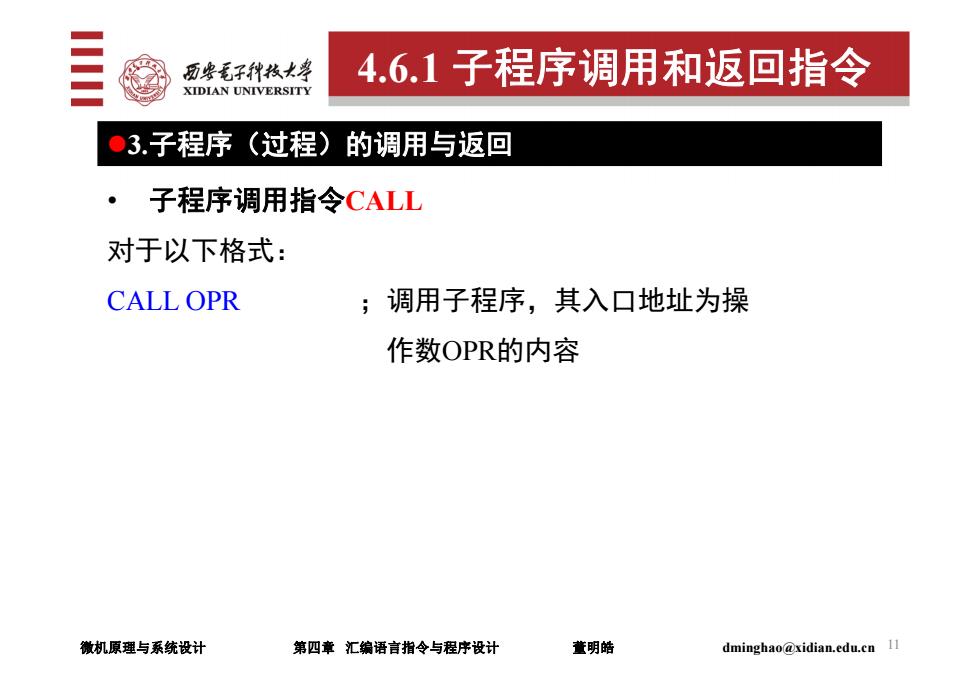

历安毛子代枝大” 4.6.1子程序调用和返回指令 XIDIAN UNIVERSITY ●3.子程序（过程)的调用与返回 子程序调用指令CALL 对于以下格式： CALL OPR ；调用子程序，其入口地址为操 作数OPR的内容 徽机原理与系统设计 第四章汇编语言指令与程序设计 董明皓 dminghao@xidian.edu.cn 11

4.6.1 子程序调用和返回指令 3.子程序（过程）的调用与返回 微机原理与系统设计 第四章 汇编语言指令与程序设计 董明皓 dminghao@xidian.edu.cn 11 • 子程序调用指令CALL 对于以下格式： CALL OPR ；调用子程序，其入口地址为操 作数OPR的内容
