历安毛子种牧大” 目录 XIDIAN UNIVERSITY 数据运算指令与程序设计 微机原理与系统设计 第四章汇编语言指令与程序设计 葚明皓 minghao@xidian.edu.cn 2
2 1 汇编语言基本概念 2 3 4 8086的六类指令 5 总结 数据运算指令与程序设计 数据与转移地址的寻址方式 目录 微机原理与系统设计 第四章 汇编语言指令与程序设计 董明皓 minghao@xidian.edu.cn
历些毛子代枝大” 8086指令分类（第三版) XIDIAN UNIVERSITY 数据传送指令 通用传送指令、取有效地址指令、取地址指针指令 标志传送指令、数据交换指令、字节转换指令、堆栈操作指令 数据运算指令 加减法指令、比较指令、增量减量指令、乘除法指令 。 符号扩展指令、BCD数运算调整指令 数据位操作指令 逻辑运算指令、移位类指令、标志位操作指令 微机原理与系统设计 第四章汇编语言指令与程序设计 董明皓 minghao@xidian.edu.cn 3
数据传送指令 • 通用传送指令、取有效地址指令、取地址指针指令 • 标志传送指令、数据交换指令、字节转换指令、堆栈操作指令 数据运算指令 • 加减法指令、比较指令、增量减量指令、乘除法指令 • 符号扩展指令、BCD数运算调整指令 数据位操作指令 • 逻辑运算指令、移位类指令、标志位操作指令 8086指令分类（第三版） 微机原理与系统设计 第四章 汇编语言指令与程序设计 董明皓 minghao@xidian.edu.cn 3
历粤毛子种枚大学 数据运算指令 XIDIAN UNIVERSITY 完成两个OPR的各种算术运算：加、减、乘、除及其BCD 数运算的调整运算，分为以下子类： I.加法指令(ADD、ADC、INC) 2.减法指令(SUB、SBB、DEC、NEG、CMP) 3.乘法指令(MUL、IMUL) 4.除法指令(DIV、IDIV 5.符号扩展指令(CBW、CWD) 6.BCD数调整指令(DAA、DAS、AAA、AAS、AAM、AAD)
数据运算指令 4 • 完成两个OPR的各种算术运算：加、减、乘、除及其BCD 数运算的调整运算，分为以下子类： 1. 加法指令(ADD、ADC、INC) 2. 减法指令 (SUB、SBB、DEC、NEG、CMP) 3. 乘法指令(MUL、IMUL) 4. 除法指令(DIV、IDIV 5. 符号扩展指令(CBW、CWD) 6. BCD数调整指令(DAA、DAS、AAA、AAS、AAM、AAD)
历安毛子种枝大多 数据运算指令 XIDIAN UNIVERSITY 共同特点： 1.满足通用语法规则； 2.CPU进行运算（算数、逻辑)，就会影响状态标识； 3.段REG不能参加运算； 1514131211109 8 765 4 321 0 OF DF IF TFSF ZF AF PE 微机原理与系统设计 第四章汇编语言指令与程序设计 董明皓 minghao@xidian.edu.cn
• 共同特点： 1. 满足通用语法规则； 2. CPU进行运算（算数、逻辑），就会影响状态标识； 3. 段REG不能参加运算； OF DF IF TF SF ZF AF PF CF 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 微机原理与系统设计 第四章 汇编语言指令与程序设计 董明皓 minghao@xidian.edu.cn 数据运算指令 5

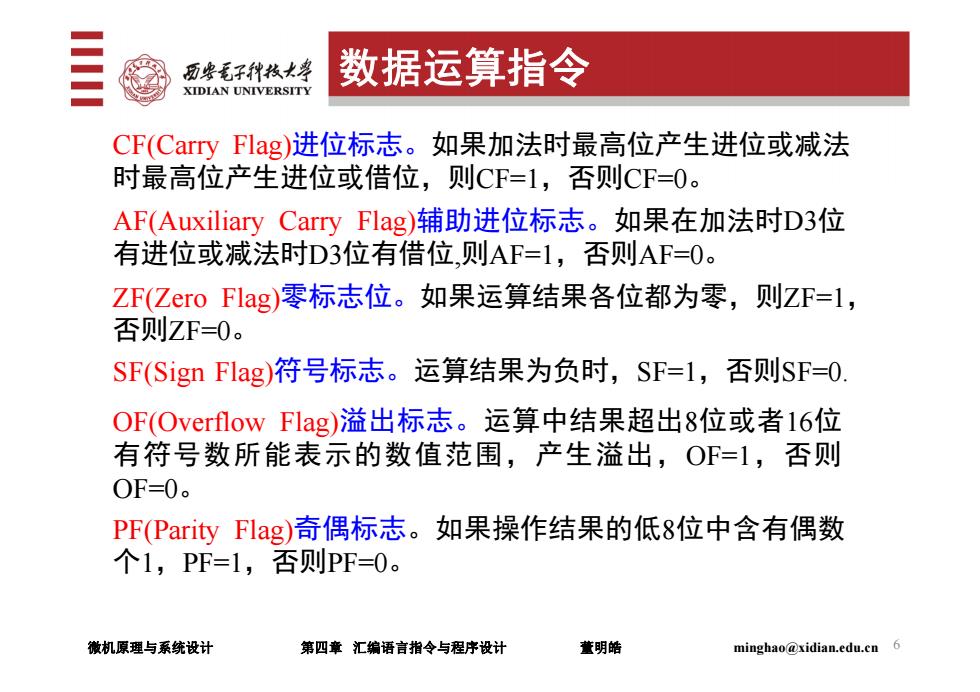

历安毛子种枝大 数据运算指令 XIDIAN UNIVERSITY CF(Carry Flag)进位标志。如果加法时最高位产生进位或减法 时最高位产生进位或借位，则CF=1,否则CF=O。 AF(Auxiliary Carry Flag)辅助进位标志。如果在加法时D3位 有进位或减法时D3位有借位，则AF=1,否则AF=O。 ZF(Zero Flag)零标志位。如果运算结果各位都为零，则ZF=l, 否则ZF=0。 SF(Sign Flag)符号标志。运算结果为负时，SF=l,否则SF=0. OF(Overflow Flag)溢出标志。运算中结果超出8位或者16位 有符号数所能表示的数值范围，产生溢出，OF=1,否则 OF=0。 PF(Parity Flag)奇偶标志。如果操作结果的低8位中含有偶数 个1，PF=1,否则PF=0。 微机原理与系统设计 第四章汇编语言指令与程序设计 董明皓 minghao@xidian.edu.cn 6
CF(Carry Flag)进位标志。如果加法时最高位产生进位或减法 时最高位产生进位或借位，则CF=1，否则CF=0。 AF(Auxiliary Carry Flag)辅助进位标志。如果在加法时D3位 有进位或减法时D3位有借位,则AF=1，否则AF=0。 ZF(Zero Flag)零标志位。如果运算结果各位都为零，则ZF=1， 否则ZF=0。 SF(Sign Flag)符号标志。运算结果为负时，SF=1，否则SF=0. OF(Overflow Flag)溢出标志。运算中结果超出8位或者16位 有符号数所能表示的数值范围，产生溢出，OF=1，否则 OF=0。 PF(Parity Flag)奇偶标志。如果操作结果的低8位中含有偶数 个1，PF=1，否则PF=0。 数据运算指令 微机原理与系统设计 第四章 汇编语言指令与程序设计 董明皓 minghao@xidian.edu.cn 6
