二、列车运行图的意义 人 另一方面它又是铁路运输企业向社会提供运输 供应能力的一种有效形式。从这个意义上讲， 供社会使用的铁路旅客列车时刻表及“五定” 货运班列运行计划，实际上就是铁路运输服务 能力目录。 >因此，列车运行图又是铁路组织运输生产和产 品供应销售的综合计划，是铁路运输生产联结 厂矿企业生产和社会生活的纽带

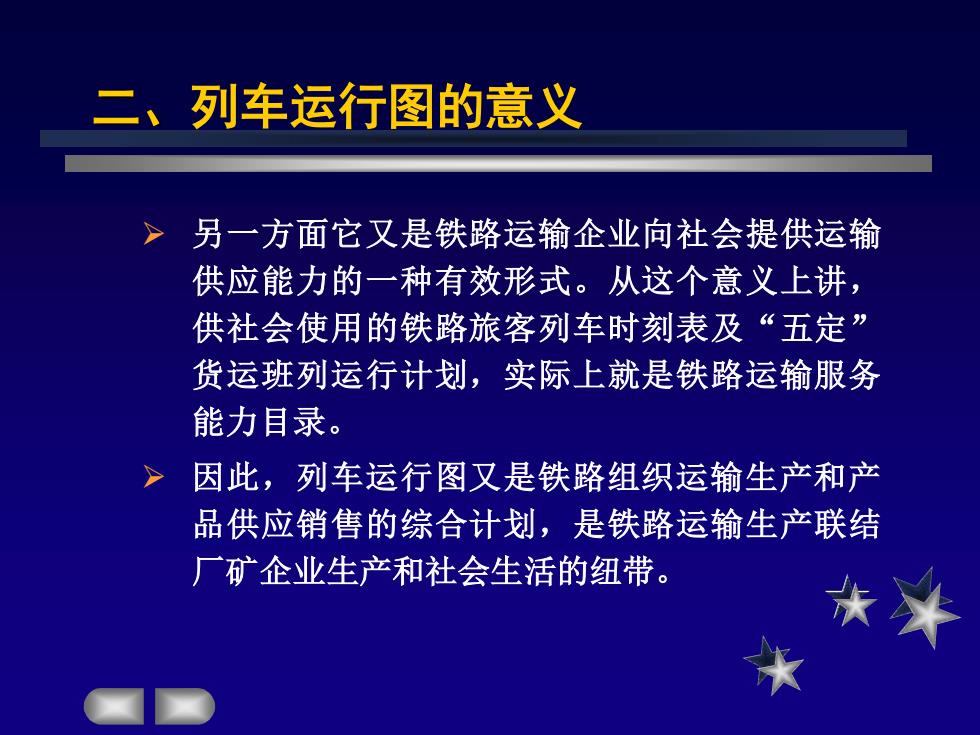

二、列车运行图的意义 ➢ 另一方面它又是铁路运输企业向社会提供运输 供应能力的一种有效形式。从这个意义上讲， 供社会使用的铁路旅客列车时刻表及“五定” 货运班列运行计划，实际上就是铁路运输服务 能力目录。 ➢ 因此，列车运行图又是铁路组织运输生产和产 品供应销售的综合计划，是铁路运输生产联结 厂矿企业生产和社会生活的纽带
二 、列车运行图的意义 铁路通过能力与列车正点运行及列车运行的流 水性密切相关。列车运行生产计划即列车运行 图的实现有赖于铁路区段通过能力的保证，特 别是当列车运行过程发生波动，亦即发生偏离 于计划的情况时，只有在有充分通过能力保证 的条件下，才能确保运输生产按计划准时进行， 列车才有可能重新恢复正点运行
二、列车运行图的意义 ⚫ 铁路通过能力与列车正点运行及列车运行的流 水性密切相关。列车运行生产计划即列车运行 图的实现有赖于铁路区段通过能力的保证，特 别是当列车运行过程发生波动，亦即发生偏离 于计划的情况时，只有在有充分通过能力保证 的条件下，才能确保运输生产按计划准时进行， 列车才有可能重新恢复正点运行
￥ 表 第二节 列车运行图的 图形表示方法 一、 坐标原理 二、运行图的格式 三、车站中心线位置的确定方法 四、列车运行时刻的表示方法 五、列车运行线的表示方法和车次的规麻米
第二节 列车运行图的 图形表示方法 一、坐标原理 二、运行图的格式 三、车站中心线位置的确定方法 四、列车运行时刻的表示方法 五、列车运行线的表示方法和车次的规定
坐标原理 列车运行图是运用坐标原理对列车运行时间、空间 关系的图解表示，因而实际上它是对列车运行时空过程 的图解。在列车运行图上，对列车运行时空过程的图解 可以有两种不同的形式： ·其一为以横坐标表示时间，纵坐标表示距离。这时， 列车运行图上的水平线表示分界点的中心线，水平线间 的间距表示分界点间的距离；垂直线表示时间 ●其二为以横坐标表示距离，纵坐标表示时间。这时， 列车运行图上的水平线表示时间；垂直线表示分界点中 心线，垂直线间的间距表示分界点间的距离，目前我国米 铁路列车运行图采用第一种图形表示形式。头
一、坐标原理 列车运行图是运用坐标原理对列车运行时间、空间 关系的图解表示，因而实际上它是对列车运行时空过程 的图解。在列车运行图上，对列车运行时空过程的图解 可以有两种不同的形式： ⚫ 其一为以横坐标表示时间，纵坐标表示距离。这时， 列车运行图上的水平线表示分界点的中心线，水平线间 的间距表示分界点间的距离；垂直线表示时间； ⚫ 其二为以横坐标表示距离，纵坐标表示时间。这时， 列车运行图上的水平线表示时间；垂直线表示分界点中 心线，垂直线间的间距表示分界点间的距离，目前我国 铁路列车运行图采用第一种图形表示形式
二、运行图的格式 >二分格运行图（见图4一1一1） >十分格运行图（见图4一1一2） >小时格运行图（见图4一1一3） 洗米 米
二、运行图的格式 ➢ 二分格运行图（见图4—1—1） ➢ 十分格运行图（见图4—1—2） ➢ 小时格运行图（见图4—1—3）
