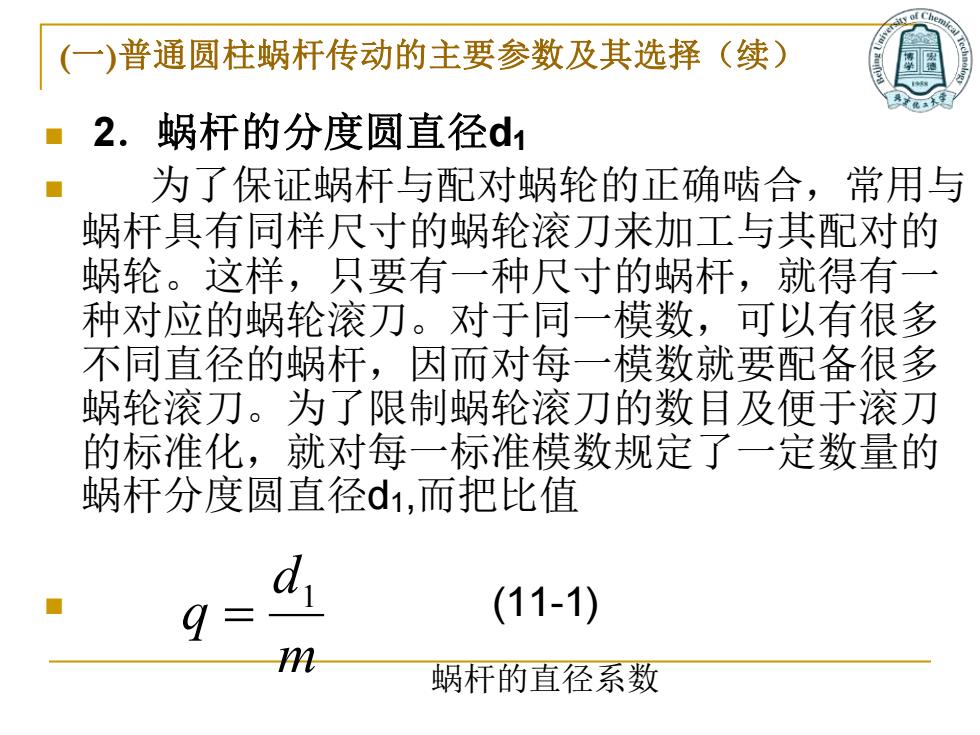

(一)普通圆柱蜗杆传动的主要参数及其选择（续） 2.蜗杆的分度圆直径d1 为了保证蜗杆与配对蜗轮的正确啮合，常用与 蜗杆具有同样尺寸的蜗轮滚刀来加工与其配对的 蜗轮。这样，只要有一种尺寸的蜗杆，就得有一 种对应的蜗轮滚刀。对于同一模数，可以有很多 不同直径的蜗杆，因而对每一模数就要配备很多 蜗轮滚刀。为了限制蜗轮滚刀的数目及便于滚刀 的标准化，就对每一标准模数规定了一定数量的 蜗杆分度圆直径d1,而把比值 (11-1) 12 蜗杆的直径系数
(一)普通圆柱蜗杆传动的主要参数及其选择（续） ◼ 2．蜗杆的分度圆直径d1 ◼ 为了保证蜗杆与配对蜗轮的正确啮合，常用与 蜗杆具有同样尺寸的蜗轮滚刀来加工与其配对的 蜗轮。这样，只要有一种尺寸的蜗杆，就得有一 种对应的蜗轮滚刀。对于同一模数，可以有很多 不同直径的蜗杆，因而对每一模数就要配备很多 蜗轮滚刀。为了限制蜗轮滚刀的数目及便于滚刀 的标准化，就对每一标准模数规定了一定数量的 蜗杆分度圆直径d1,而把比值 ◼ (11-1) m d q 1 = 蜗杆的直径系数
(一)普通圆柱蜗杆传动的主要参数及其选择（续） ■d1与q已有标准值，常用的标准模数m和蜗杆 分度圆直径d1及直径系数q见表11-2。如果采 用非标准滚刀或飞刀切制蜗轮，d1与q值可不 受标准的限制
(一)普通圆柱蜗杆传动的主要参数及其选择（续） ◼ d1与q已有标准值，常用的标准模数m和蜗杆 分度圆直径d1及直径系数q见表11-2。如果采 用非标准滚刀或飞刀切制蜗轮，d1与q值可不 受标准的限制

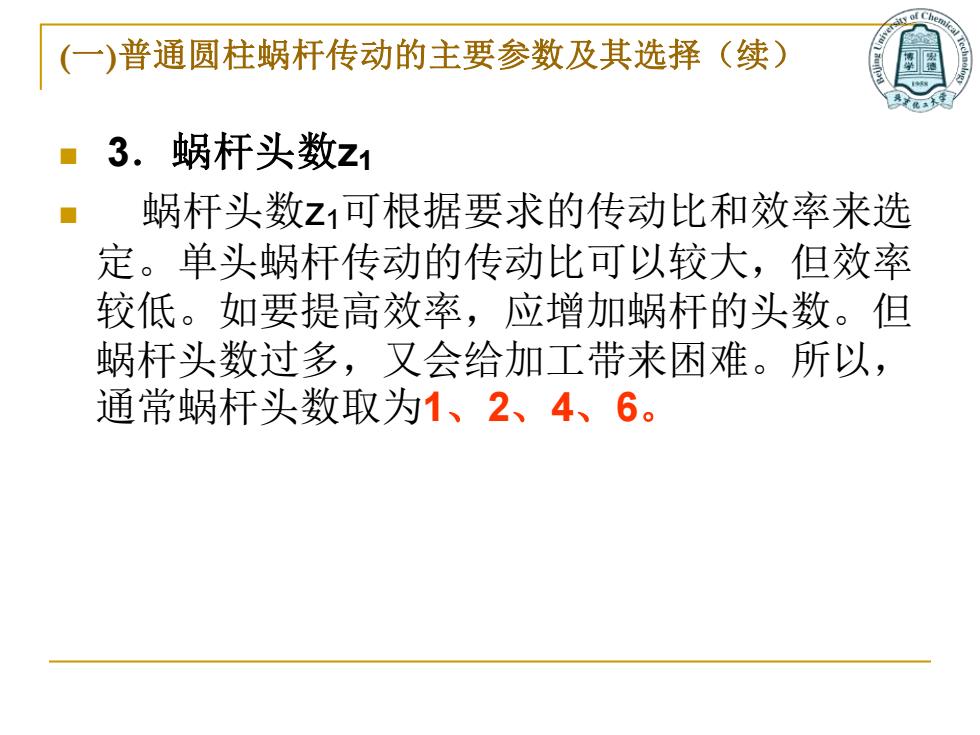

(一)普通圆柱蜗杆传动的主要参数及其选择（续） 3.蜗杆头数z1 蜗杆头数z1可根据要求的传动比和效率来选 定。单头蜗杆传动的传动比可以较大，但效率 较低。如要提高效率，应增加蜗杆的头数。但 蜗杆头数过多，又会给加工带来困难。所以， 通常蜗杆头数取为1、2、4、6
(一)普通圆柱蜗杆传动的主要参数及其选择（续） ◼ 3．蜗杆头数z1 ◼ 蜗杆头数z1可根据要求的传动比和效率来选 定。单头蜗杆传动的传动比可以较大，但效率 较低。如要提高效率，应增加蜗杆的头数。但 蜗杆头数过多，又会给加工带来困难。所以， 通常蜗杆头数取为1、2、4、6
(一)普通圆柱蜗杆传动的主要参数及其选择（续） 4.导程角V 蜗杆的直径系数q和蜗杆头数z选定之后，蜗杆分 度圆柱上的导程角y也就确定了。由图11-14可知， P:=Pa= z m z1 tan y πd1 πd1 d () rd1(分度圆周长) 式中：pa为蜗杆轴向齿距。 图11-14导程角与导程的关系
(一)普通圆柱蜗杆传动的主要参数及其选择（续） ◼ 4．导程角γ ◼ 蜗杆的直径系数q和蜗杆头数zl选定之后，蜗杆分 度圆柱上的导程角γ也就确定了。由图11-14可知， q z d z m d z p d pz a 1 1 1 1 1 1 tan = = = = 式中：pa为蜗杆轴向齿距

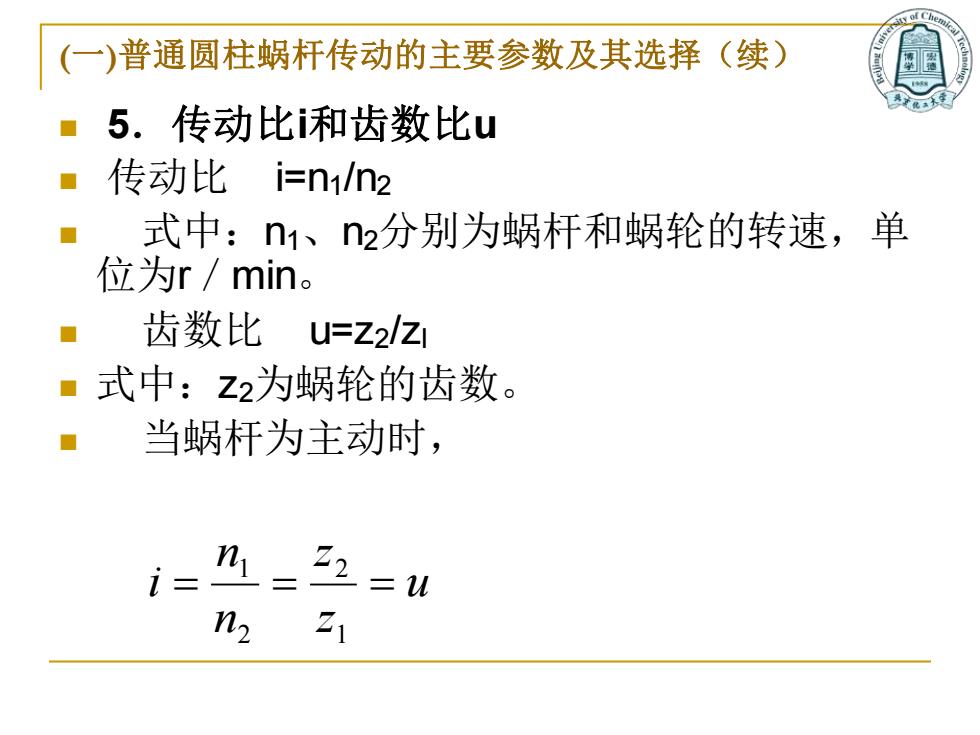

(一)普通圆柱蜗杆传动的主要参数及其选择（续） ■5.传动比i和齿数比u ·传动比i=n1ln2 式中：n1、n2分别为蜗杆和蜗轮的转速，单 位为r/min。 ◆ 齿数比u=z2/z1 ■式中：Z2为蜗轮的齿数。 当蜗杆为主动时， i= n1_ 22 u n2 21
(一)普通圆柱蜗杆传动的主要参数及其选择（续） ◼ 5．传动比i和齿数比u ◼ 传动比 i=n1/n2 ◼ 式中：n1、n2分别为蜗杆和蜗轮的转速，单 位为r／min。 ◼ 齿数比 u=z2/zl ◼ 式中：z2为蜗轮的齿数。 ◼ 当蜗杆为主动时， u z z n n i = = = 1 2 2 1
