异步电机的特征参数 宫8 同步速 n1=60f1p Bs 转速差 △n=n1-n n ☒ 转差率s=1-n/n1 @i () n 转差频率 ∫p=pDn/60=sf 转差率是异步电机非常重要的特征参数， 转差率可以确定普通异步电机的运行状态！ 2022-3-12 11
2022-3-12 11 异步电机的特征参数 同步速 n1 = 60 f1 / p 转速差 n = n1 - n Bs 1 Br n1 n 转差率 s =1- n /n1 转差频率 f slip = p×Dn /60 = sf1 转差率是异步电机非常重要的特征参数， 转差率可以确定普通异步电机的运行状态！
异步电机的运行状态 8 规定正方向 。定子电压和电流按照电动机惯例： Bue Fm 。转子电压和电流按照发电机惯例； 01 0 电流与磁场、磁场和电势符合右手 Is Fs Bs 螺旋关系； 定子绕组电流、磁势、磁场空间 矢量方向一致； E Es 转子绕组电流、磁势、磁场空间 矢量方向一致； 感应电势滞后于磁场90，滞后 I Fe Br 的含义是与磁场相对绕组运动方 磁场B为季定转 向相反。 子绕组逆时运动 2022-3-12 12
2022-3-12 12 异步电机的运行状态 规定正方向 ◦ 定子电压和电流按照电动机惯例； ◦ 转子电压和电流按照发电机惯例； ◦ 电流与磁场、 磁场和电势符合右手 螺旋关系； 定子绕组电流、磁势、磁场空间 矢量方向一致； 转子绕组电流、磁势、磁场空间 矢量方向一致； 感应电势滞后于磁场90 0 ，滞后 的含义是与磁场相对绕组运动方 向相反。 Bm, Fm Ir , Fr , Br 1 2 Er Is , Fs , Bs Es 磁场Bm相对于定转 子绕组逆时针运动

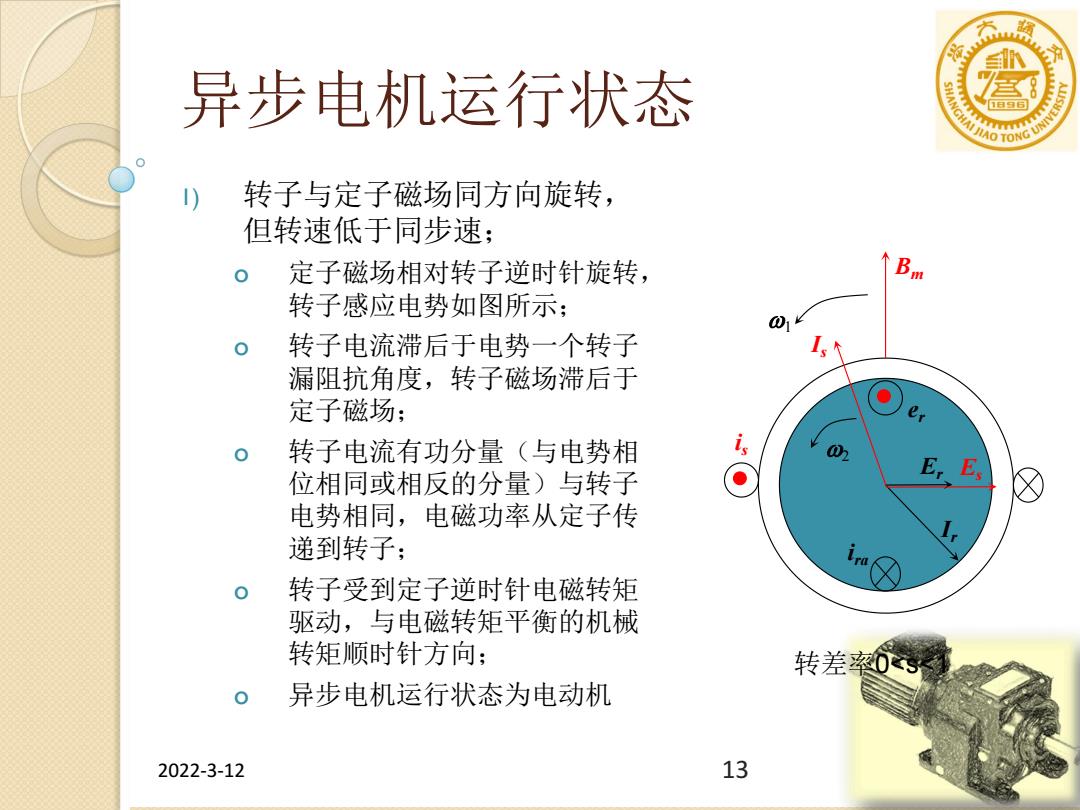

异步电机运行状态 8 转子与定子磁场同方向旋转， 但转速低于同步速； 0 定子磁场相对转子逆时针旋转， Bm 转子感应电势如图所示； 01 转子电流滞后于电势一个转子 漏阻抗角度，转子磁场滞后于 定子磁场： e 转子电流有功分量（与电势相 位相同或相反的分量)与转子 E,E. 电势相同，电磁功率从定子传 递到转子； 转子受到定子逆时针电磁转矩 驱动，与电磁转矩平衡的机械 转矩顺时针方向； 转差率0 异步电机运行状态为电动机 2022-3-12 13
2022-3-12 13 异步电机运行状态 1) 转子与定子磁场同方向旋转， 但转速低于同步速； o 定子磁场相对转子逆时针旋转， 转子感应电势如图所示； o 转子电流滞后于电势一个转子 漏阻抗角度，转子磁场滞后于 定子磁场； o 转子电流有功分量（与电势相 位相同或相反的分量）与转子 电势相同，电磁功率从定子传 递到转子； o 转子受到定子逆时针电磁转矩 驱动，与电磁转矩平衡的机械 转矩顺时针方向； o 异步电机运行状态为电动机 转差率0<s<1 Bm is er Ir 1 2 Er Is Es ira
异步电机运行状态 8 (2)转子转向与定子磁场相同，但 转速超过同步速： 。定子磁场相对于转子顺时针旋 Bm 转，转子感应电势如图所示； 。转子电流滞后于感应电势一个 01 转子漏阻抗角； 。转子磁场超前定子磁场以同步 ☒e, 速逆时针旋转； E 0转子受到定子顺时针的电磁转 E 矩，机械转矩是逆时针方向； 。异步电机运行在发电机状态： 转差率0 2022-3-12 14
2022-3-12 14 异步电机运行状态 （2）转子转向与定子磁场相同，但 转速超过同步速： o 定子磁场相对于转子顺时针旋 转，转子感应电势如图所示； o 转子电流滞后于感应电势一个 转子漏阻抗角； o 转子磁场超前定子磁场以同步 速逆时针旋转； o 转子受到定子顺时针的电磁转 矩，机械转矩是逆时针方向； o 异步电机运行在发电机状态； Bm ira er Ir 1 2 转差率s<0 Er is Is Es
异步电机运行状态 (3)转子转向与定子磁场相反： 0定子磁场相对于转子逆时针旋转， 转子感应电势如图所示： Bm 。转子电流滞后于电势漏阻抗角， 01 转子磁场滞后于定子磁场： 。转子受到定子磁场的逆时针电磁 转矩，机械转矩顺时针方向； 。机械功率和定子电功率同时输入 is E. Er 异步电机； 。异步电机运行在电磁制动状态。 (4)转子静止（堵转或短路）运行 0 (5)转子以同步速理想空载运行 转差率 2022-3-12 15
2022-3-12 15 异步电机运行状态 （3）转子转向与定子磁场相反： o 定子磁场相对于转子逆时针旋转， 转子感应电势如图所示； o 转子电流滞后于电势漏阻抗角， 转子磁场滞后于定子磁场； o 转子受到定子磁场的逆时针电磁 转矩，机械转矩顺时针方向； o 机械功率和定子电功率同时输入 异步电机； o 异步电机运行在电磁制动状态。 （4）转子静止（堵转或短路）运行 （5）转子以同步速理想空载运行 转差率s>1 Bm is er Ir 1 2 Er Is Es ira
