第川部分「 同步电机 1.同步电机的特点 2.同步电机的基本结构 3.同步电机的基本原理 4.同步电机的运行特性 5.同步电机的并网运行 6.同步电机的应用领域 2022-3-12 1
2022-3-12 1 1. 同步电机的特点 2. 同步电机的基本结构 3. 同步电机的基本原理 4. 同步电机的运行特性 5. 同步电机的并网运行 6. 同步电机的应用领域
同步电机研究的主要内容 SM的基本结构 4.SM的并网运行 2.SM的基本原理 )并网条件和方法 )空载运行 2)功角特性 2)电枢反应 3)有功功率的调节 3)负载运行 方法 3. SM的运行特性 4) 无功功率的调节 )空载特性 方法 2)短路特性 3)零功率因数特性 本课程主要讲授 4) 外特性 电励磁同袋 5) 调整特性 机，兼顾电动机 2022-3-12 和调相机！
2022-3-12 2 同步电机研究的主要内容 1. SM的基本结构 2. SM的基本原理 1) 空载运行 2) 电枢反应 3) 负载运行 3. SM的运行特性 1) 空载特性 2) 短路特性 3) 零功率因数特性 4) 外特性 5) 调整特性 4. SM的并网运行 1) 并网条件和方法 2) 功角特性 3) 有功功率的调节 方法 4) 无功功率的调节 方法 本课程主要讲授 电励磁同步发电 机，兼顾电动机 和调相机！

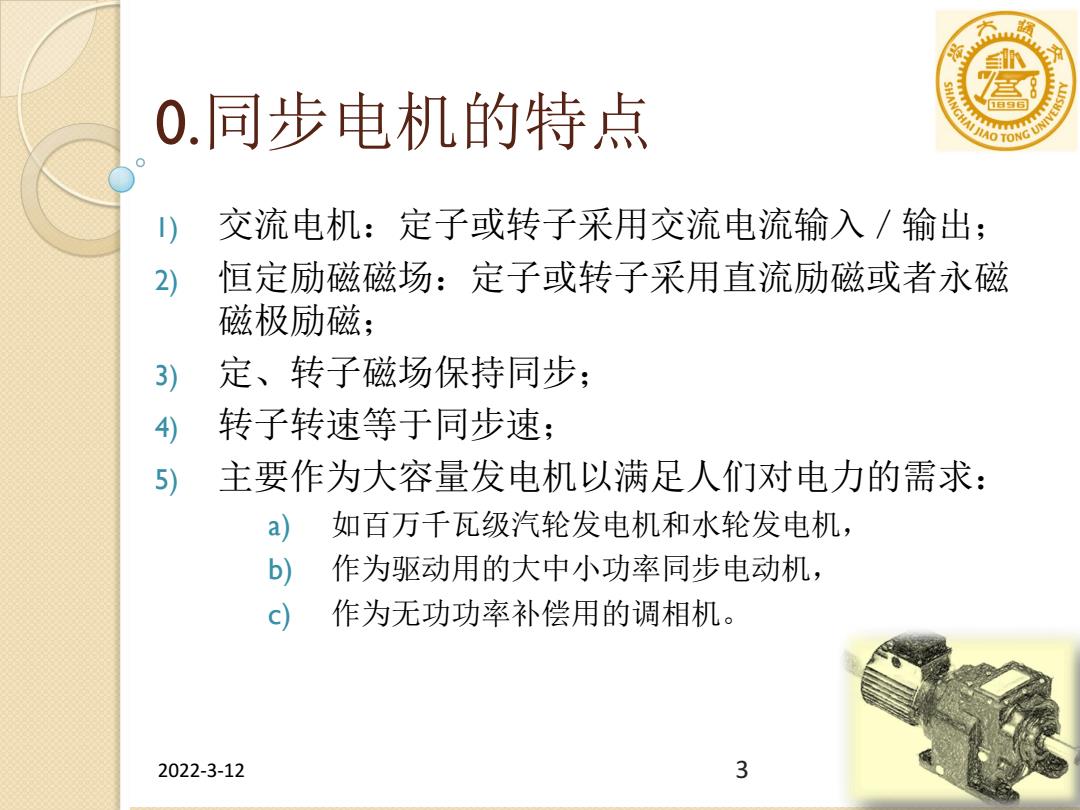

8 0.同步电机的特点 D 交流电机：定子或转子采用交流电流输入/输出： 2) 恒定励磁磁场：定子或转子采用直流励磁或者永磁 磁极励磁； 3) 定、转子磁场保持同步； 4) 转子转速等于同步速： 5) 主要作为大容量发电机以满足人们对电力的需求： a) 如百万千瓦级汽轮发电机和水轮发电机， b) 作为驱动用的大中小功率同步电动机， c) 作为无功功率补偿用的调相机。 2022-3-12 3
2022-3-12 3 0.同步电机的特点 1) 交流电机：定子或转子采用交流电流输入／输出； 2) 恒定励磁磁场：定子或转子采用直流励磁或者永磁 磁极励磁； 3) 定、转子磁场保持同步； 4) 转子转速等于同步速； 5) 主要作为大容量发电机以满足人们对电力的需求： a) 如百万千瓦级汽轮发电机和水轮发电机， b) 作为驱动用的大中小功率同步电动机， c) 作为无功功率补偿用的调相机
.同步电机的基本结构 (1)旋转同步电机的基本结构由定子、 转子与气隙组成；主要分为两类 )旋转磁极式（占绝大多数） 定子电枢：铁心与嵌在槽内的三相对称 交流绕组，用来产生旋转电枢磁场； 转子磁极：励磁绕组产生恒定励磁同步 磁场； 转子传递机械功率，定子传递电功率； 2） 旋转电枢式（特殊场合采用） 定子磁极：励磁绕组产生恒定励毯韭 磁场； 2022-382 转子电枢：铁心与嵌放在糟内的交流绕
2022-3-12 4 1. 同步电机的基本结构 （1）旋转同步电机的基本结构由定子、 转子与气隙组成；主要分为两类 1) 旋转磁极式（占绝大多数） ◦ 定子电枢：铁心与嵌在槽内的三相对称 交流绕组，用来产生旋转电枢磁场； ◦ 转子磁极：励磁绕组产生恒定励磁同步 磁场； ◦ 转子传递机械功率，定子传递电功率； 2) 旋转电枢式（特殊场合采用） ◦ 定子磁极：励磁绕组产生恒定励磁静止 磁场； ◦ 转子电枢：铁心与嵌放在槽内的交流绕 组，产生电枢磁场，转子既传递电功率 又传递机械功率，实现机电能量转换！
(2)转子磁极形式 宫8 电励磁凸极 凸极式 励磁绕组 。水轮发电机 大齿 电励磁隐极 。汽轮发电机 隐极式 阻尼 永磁磁极 小齿 绕组 。面装/内置 磁性 磁阻转子 材料 。高磁阻比轴 向叠片 永磁式 混合励磁 非磁性 2022-3-12 材料 5
2022-3-12 5 （2）转子磁极形式 电励磁凸极 ◦ 水轮发电机 电励磁隐极 ◦ 汽轮发电机 永磁磁极 ◦ 面装／内置 磁阻转子 ◦ 高磁阻比轴 向叠片 混合励磁 励磁绕组 非磁性 材料 磁性 材料 凸极式 隐极式 磁阻式 永磁式 阻尼 绕组 大齿 小齿
