2.异步电机的基本结构 (1)定子 0 定子电枢铁心、电枢绕组，机座，接线盒，铭牌 电枢绕组是对称的，输入对称交流电流产生旋转磁场： (2)转子 转子电枢铁心、电枢绕组，转轴，轴承 D 鼠笼转子：分为浇铸和焊接结构；转子槽内导条两端用 短路环连接形成鼠笼结构，绕组能产生与定子磁场极数 相同的旋转磁场； 2) 绕线转子：极对数与定子相同的对称绕组，通过滑环和 电刷与外电路连接 (3)均匀气隙 定转子磁场跨越区域 定转子电枢铁心由硅钢片叠压而成，硅钢片圆调药 匀分布齿槽，用来安放电枢绕组导体。 2022-3-12 6
2022-3-12 6 2. 异步电机的基本结构 （1）定子 ◦ 定子电枢铁心、电枢绕组，机座，接线盒，铭牌 电枢绕组是对称的，输入对称交流电流产生旋转磁场； （2）转子 ◦ 转子电枢铁心、电枢绕组，转轴，轴承 1) 鼠笼转子：分为浇铸和焊接结构；转子槽内导条两端用 短路环连接形成鼠笼结构，绕组能产生与定子磁场极数 相同的旋转磁场； 2) 绕线转子：极对数与定子相同的对称绕组，通过滑环和 电刷与外电路连接 （3）均匀气隙 ◦ 定转子磁场跨越区域 定转子电枢铁心由硅钢片叠压而成，硅钢片圆周上均 匀分布齿槽，用来安放电枢绕组导体
异步电机铭牌数据 额定容量kVA,MVA 额定功率kW,MW 。电动机输出机械功率，发电机输出电功 率 额定电压V,kV 额定电流A,kA 额定功率因数 额定效率：输出功率与输入功率之比： 极数2p 额定频率Hz:定子交流电流频率 22额定转速rpm:额定负载时的转子转
2022-3-12 7 异步电机铭牌数据 额定容量kVA, MVA 额定功率kW, MW ◦ 电动机输出机械功率，发电机输出电功 率 额定电压V, kV 额定电流A, kA 额定功率因数 额定效率：输出功率与输入功率之比； 极数2p 额定频率Hz：定子交流电流频率； 额定转速rpm：额定负载时的转子转 速；

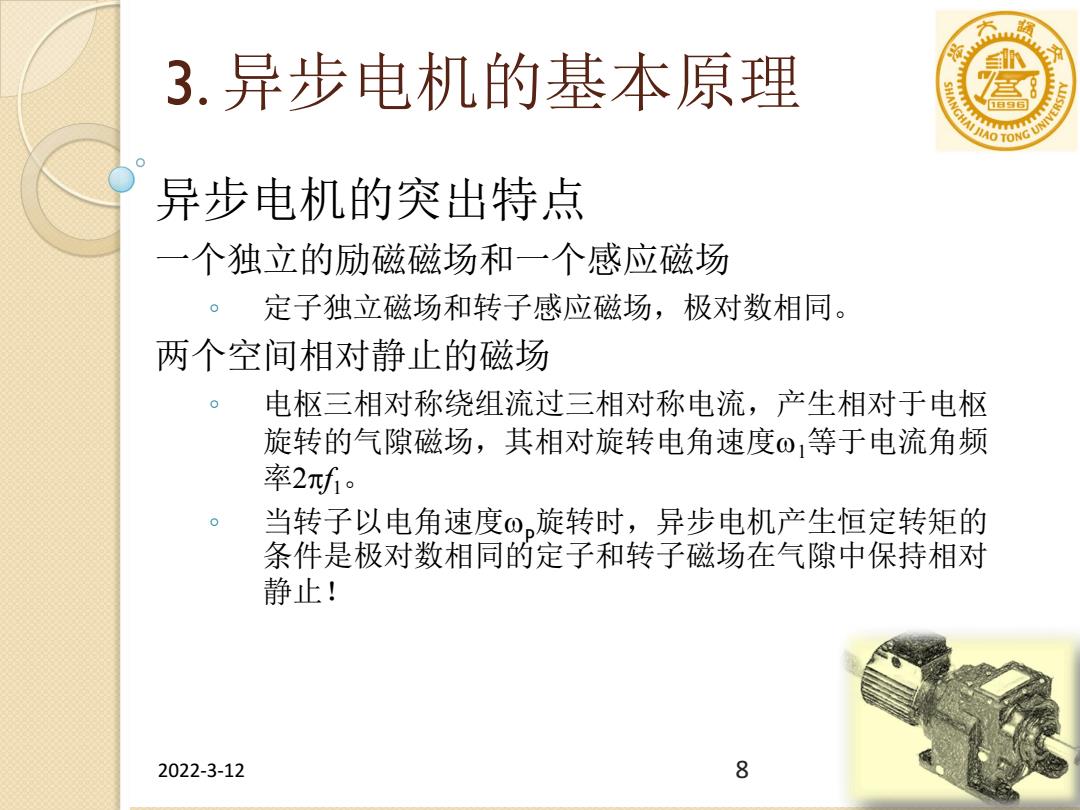

3.异步电机的基本原理 三8 异步电机的突出特点 一个独立的励磁磁场和一个感应磁场 0 定子独立磁场和转子感应磁场，极对数相同。 两个空间相对静止的磁场 电枢三相对称绕组流过三相对称电流，产生相对于电枢 旋转的气隙磁场，其相对旋转电角速度Q等于电流角频 率2f1。 当转子以电角速度0旋转时，异步电机产生恒定转矩的 条件是极对数相同的定子和转子磁场在气隙中保持相对 静止！ 2022-3-12 8
2022-3-12 8 3. 异步电机的基本原理 异步电机的突出特点 一个独立的励磁磁场和一个感应磁场 ◦ 定子独立磁场和转子感应磁场，极对数相同。 两个空间相对静止的磁场 ◦ 电枢三相对称绕组流过三相对称电流，产生相对于电枢 旋转的气隙磁场，其相对旋转电角速度1等于电流角频 率2f1。 ◦ 当转子以电角速度p旋转时，异步电机产生恒定转矩的 条件是极对数相同的定子和转子磁场在气隙中保持相对 静止！

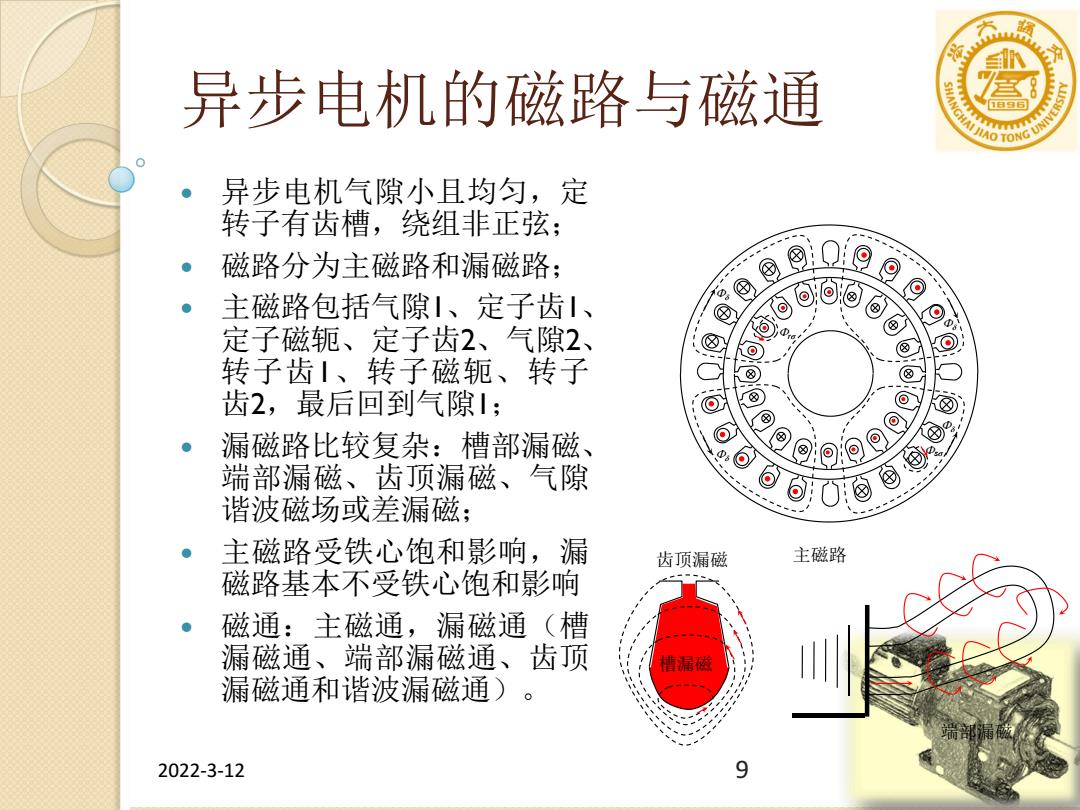

异步电机的磁路与磁通 异步电机气隙小且均匀，定 转子有齿槽，绕组非正弦； 磁路分为主磁路和漏磁路； 主磁路包括气隙、定子齿、 定子磁轭、定子齿2、气隙2、 99g 转子齿！、转子磁轭、转子 齿2，最后回到气隙1； 漏磁路比较复杂：槽部漏磁、 端部漏磁、齿顶漏磁、气隙 ® 6 谐波磁场或差漏磁； 主磁路受铁心饱和影响，漏 齿项漏磁 主磁路 磁路基本不受铁心饱和影响 磁通：主磁通，漏磁通（槽 漏磁通、瑞部漏磁通、齿项 槽漏磁 漏磁通和谐波漏磁通) 2022-3-12 9
2022-3-12 9 异步电机的磁路与磁通 异步电机气隙小且均匀，定 转子有齿槽，绕组非正弦； 磁路分为主磁路和漏磁路； 主磁路包括气隙1、定子齿1、 定子磁轭、定子齿2、气隙2、 转子齿1、转子磁轭、转子 齿2，最后回到气隙1； 漏磁路比较复杂：槽部漏磁、 端部漏磁、齿顶漏磁、气隙 谐波磁场或差漏磁； 主磁路受铁心饱和影响，漏 磁路基本不受铁心饱和影响 磁通：主磁通，漏磁通（槽 漏磁通、端部漏磁通、齿顶 漏磁通和谐波漏磁通）。 s r 齿顶漏磁 槽漏磁 端部漏磁 主磁路

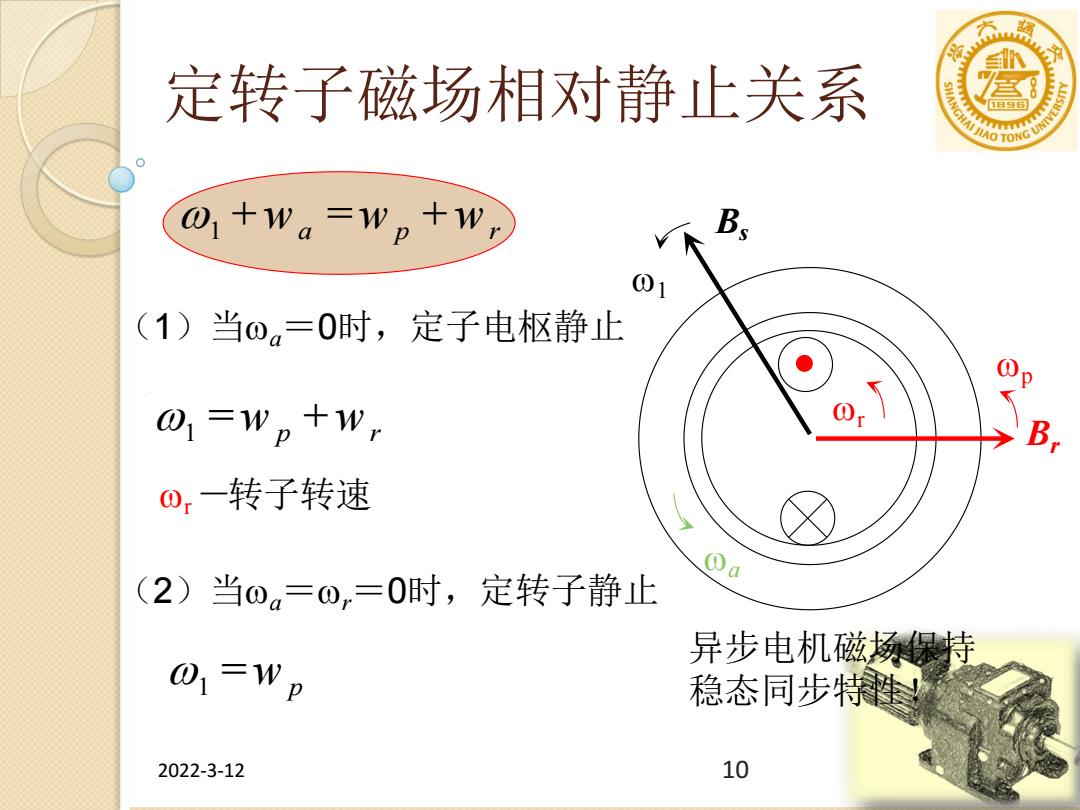

定转子磁场相对静止关系 @+wa =wp+w, ①1 (1)当o。=0时，定子电枢静止 01=Wp+w, 0,一转子转速 a (2)当0。=0，=0时，定转子静止 异步电机磁场特 01=Wp 稳态同步特 2022-3-12 10
2022-3-12 10 定转子磁场相对静止关系 1 +wa =wp +wr （1）当a ＝0时，定子电枢静止 1 =wp +wr （2）当a ＝r ＝0时，定转子静止 1 =wp 异步电机磁场保持 稳态同步特性！ r－转子转速 Bs p Br 1 a r
