数控铣床的坐标系 1·数控铣床坐标系的确定原则 Z 右手直角笛卡尔坐标系 立式数控铣床坐标系 苏州六学工程圳家守
苏州大学工程训练中心 数控铣床的坐标系 １．数控铣床坐标系的确定原则 右手直角笛卡尔坐标系 next back
2.机床坐标系与工件坐标系 1)机床坐标系（机械坐标系） 作为机床上的一个固定点，机床原点（机械原点）是由机床生产厂家在出厂 时设定的.该点一般设定在机床移动部件沿其坐标轴正向的极限位置。 2)工件坐标系（编程坐标系) 是编程和加工用的坐标系.其原点（编程零点)由编程者设定，一般设在工 件的设计、工艺基准处，便于尺寸计算. 45.000 90.00 苏州六学「程圳家守
苏州大学工程训练中心 ２．机床坐标系与工件坐标系 １）机床坐标系（机械坐标系） 作为机床上的一个固定点，机床原点（机械原点）是由机床生产厂家在出厂 时设定的．该点一般设定在机床移动部件沿其坐标轴正向的极限位置． ２）工件坐标系（编程坐标系） 是编程和加工用的坐标系．其原点（编程零点）由编程者设定，一般设在工 件的设计、工艺基准处，便于尺寸计算． back Y Z O X

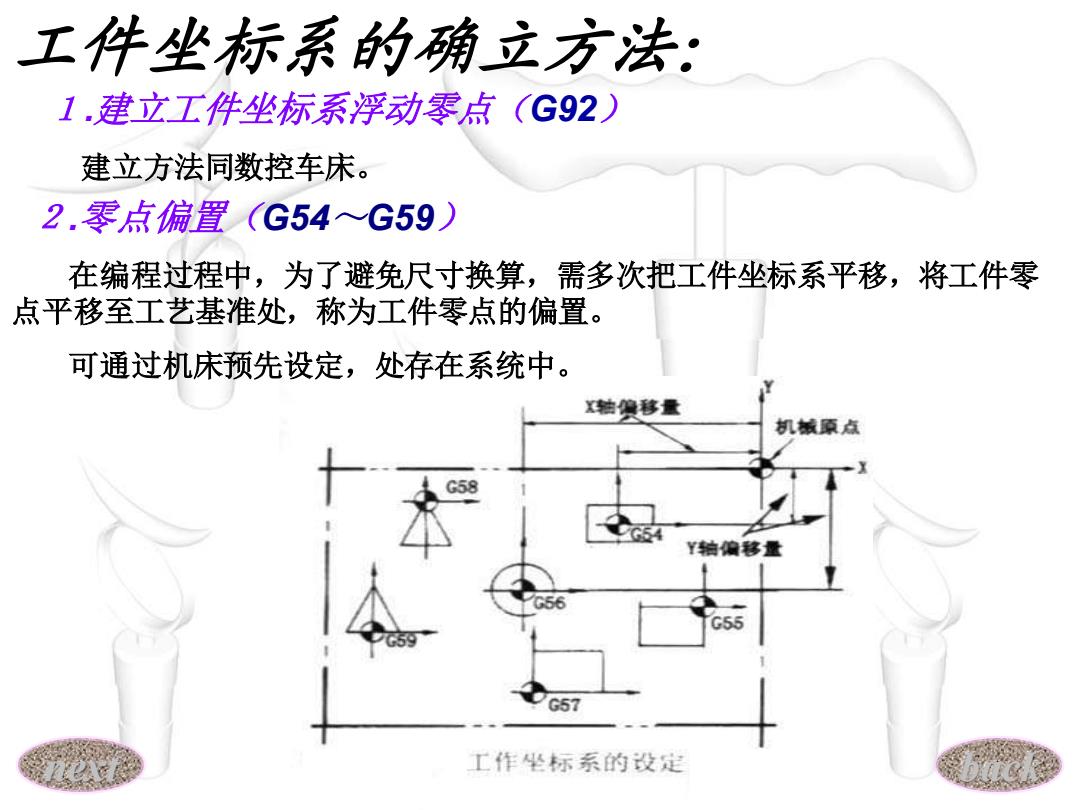

工件坐标系的确立方法： 1.建立工件坐标系浮动零点(G92) 建立方法同数控车床。 2.零点偏置(G54~G59) 在编程过程中，为了避免尺寸换算，需多次把工件坐标系平移，将工件零 点平移至工艺基准处，称为工件零点的偏置。 可通过机床预先设定，处存在系统中。 X轴偏移量 机械原点 G58 Y轴偏移量 55 G57 工作坐标系的设定
苏州大学工程训练中心 工件坐标系的确立方法： １.建立工件坐标系浮动零点（G92） 建立方法同数控车床。 ２.零点偏置（G54～G59） 在编程过程中，为了避免尺寸换算，需多次把工件坐标系平移，将工件零 点平移至工艺基准处，称为工件零点的偏置。 可通过机床预先设定，处存在系统中。 next back
3.建立步骤 1.X、Y坐标值的测量 (1)MDI模式（手动数据输入），输入 M3S600;(执行后找正器旋转) (2)手动模式下，按"POS"功能键切换到机床坐标显示状态 (3) 找X坐标（图1） (4)找Y坐标（图2） 找正器 开始 中间 结果 工件 在作台7m 找止器用法 苏州六学「程圳家守
苏州大学工程训练中心 3.建立步骤 １．X、Y坐标值的测量 （１）MDI模式（手动数据输入），输入 M3 S600；（执行后找正器旋转） （２）手动模式下，按＂POS＂功能键切换到机床坐标显示状态 （３）找X坐标（图１） （４）找Y坐标（图２） next
ACTUAL POSITION (RELATIVE) (ABSLUTE) 机床原点 X X Y Y 找正器。 G54 Z Z 工件 (MACHINE) (DISTANCE TO GO) 工作台 X-123.968 X Y Y Z Z 把X1和X2记录在纸上求出X。 X=X1+X2)/2= ACTUAL POSTTION (RELATIVE) (ABSLUTE) X X Y Y X21 Z Z 机床原点 (MACHINE) (DISTANCE TO GO) 工件 G54 X=-90.236 X 找正器 Y Y Z Z 工作台 图1。找x坐标 苏州六，学「程圳练宇
苏州大学工程训练中心 back
