例4、用叠加原理求图示电路中的1。 电工学↓ 4k2 2k2 10V 2k2 2k2 解： 电源单批作t 102 44 =1 A生.05m丛 4+42242p144e2 ='+I=1.507mA 返回
+ － 10V 4kΩ 2kΩ 2kΩ I 1mA 例4、用叠加原理求图示电路中的I。 2kΩ I=I′+I″= 1.507mA 电流源单独作用时 2 4 1 mA 0 25mA 2 [2+4//2] 4 2 I . = = + + 电压源单独作用时: 10 4 mA 1 257mA 4 [(2+2)//2] 4 2 I . = = + + 解: 返回

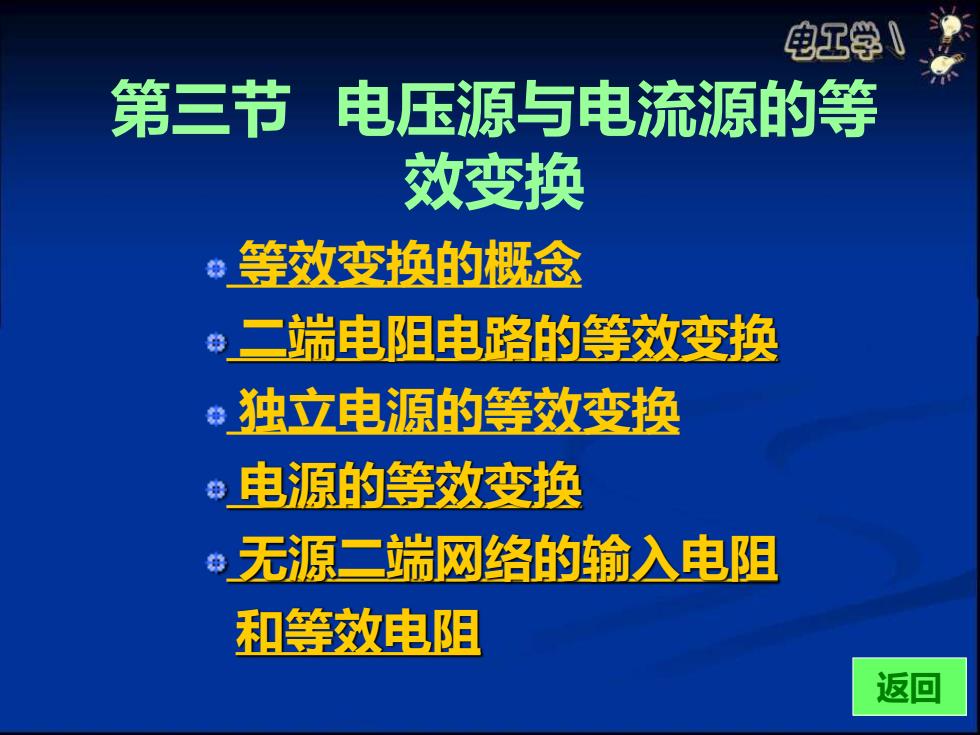

电工学↓ 第三节电压源与电流源的等 效变换 等效变换的概念 二端电阻电路的等效变换 独立电源的等效变换 电源的等效变换 无源二端网络的输入电阻 和等效电阻 返回
第三节 电压源与电流源的等 效变换 返回 等效变换的概念 二端电阻电路的等效变换 独立电源的等效变换 电源的等效变换 无源二端网络的输入电阻 和等效电阻

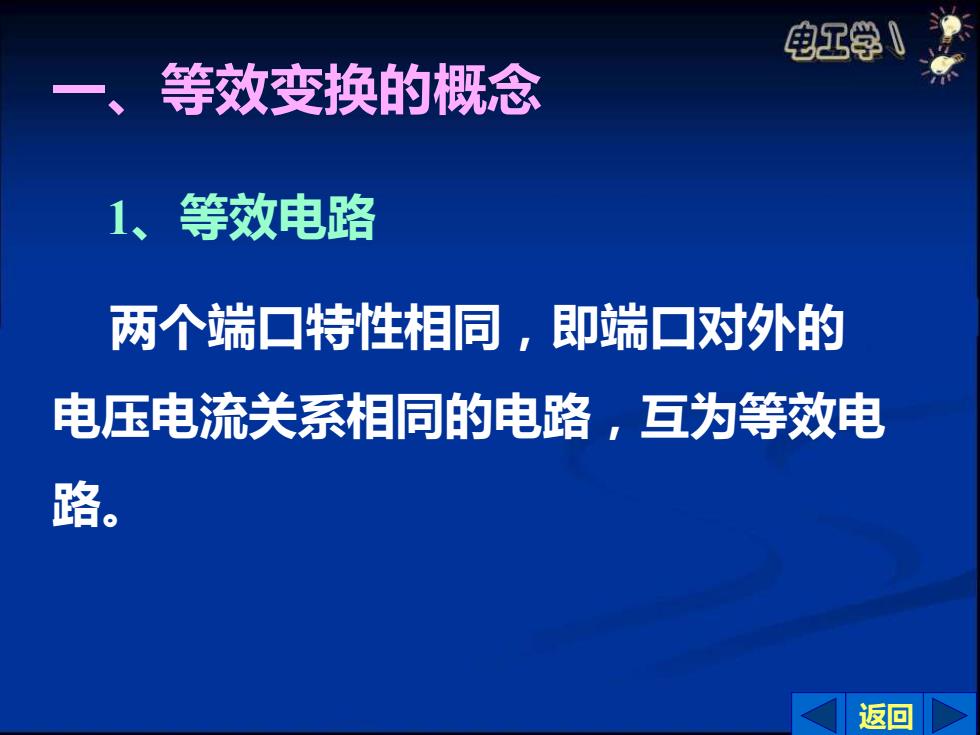

电工学↓ 一、等效变换的概念 1、等效电路 两个端口特性相同，即端口对外的 电压电流关系相同的电路，互为等效电 路。 返回
一、等效变换的概念 两个端口特性相同，即端口对外的 电压电流关系相同的电路，互为等效电 路。 1、等效电路 返回

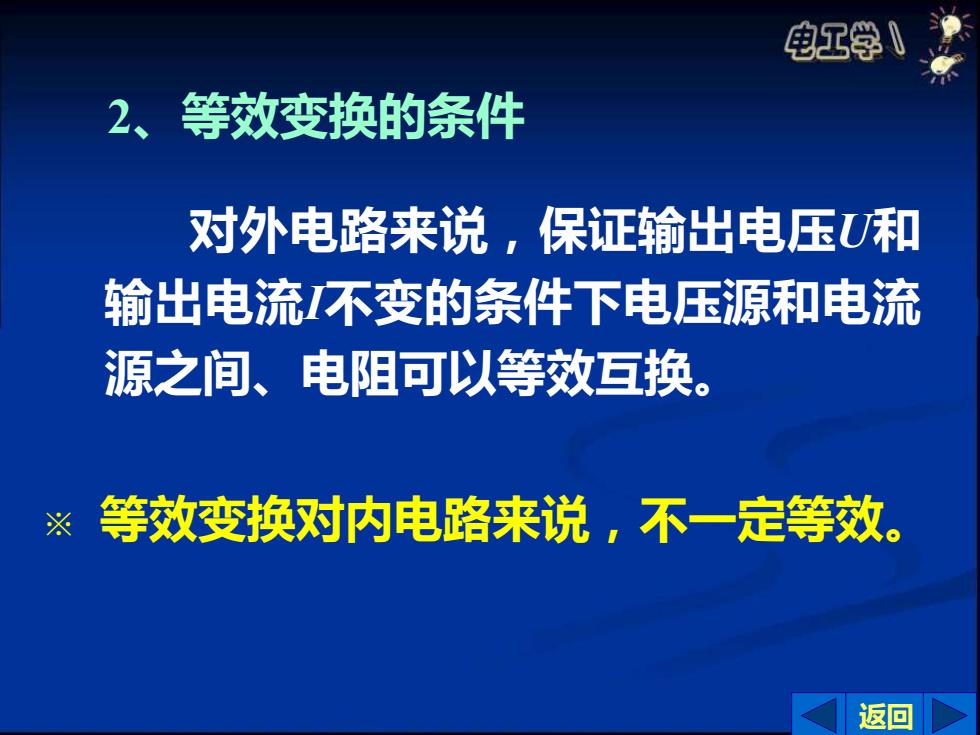

电工学↓ 2、等效变换的条件 对外电路来说，保证输出电压和 输出电流不变的条件下电压源和电流 源之间、电阻可以等效互换。 ※ 等效变换对内电路来说，不一定等效。 返回
2、等效变换的条件 对外电路来说，保证输出电压U和 输出电流I不变的条件下电压源和电流 源之间、电阻可以等效互换。 ※ 等效变换对内电路来说，不一定等效。 返回
二、二端电阻电路的等效变换 电工学↓ 1、电阻的串联 R2 Red=R1+R2+.+R 返回

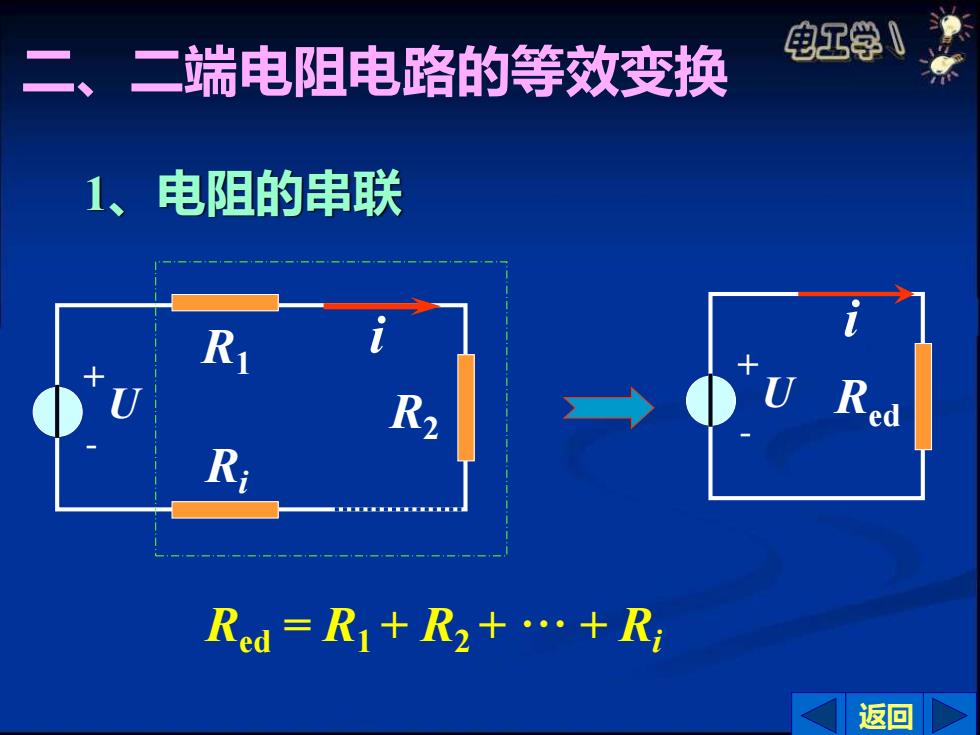

二、二端电阻电路的等效变换 1、电阻的串联 + － U R1 R2 Ri i + － U Red i Red = R1 + R2 + ··· + Ri 返回
