二、 原理验证 电工学↓ 已知：Us1=4V,Us2=16V,R=42 11巫单独作用 USIR -1,R干成2饭0 /®R+RI=0 Vs2单独作用 I1=2AI2=3A Us2R F1A (R+R/2)2R 4/3A I=+"=1A 返回
I1＋I = I2 －I1R＋US1＋RI＝0 － US2 ＋I2R＋RI＝0 二、原理验证 R I R R + - US2 + US1 - 已知：US1=4V，US2=16V，R=4Ω I1 ＝2A I2 ＝3A I=1A I= I'+ I"= 1A US1单独作用 I' =－ US1R (R+R/2) 2R =－1/3A US2单独作用 I" = US2 R (R+R/2) 2R = 4/3A I1 I2 返回

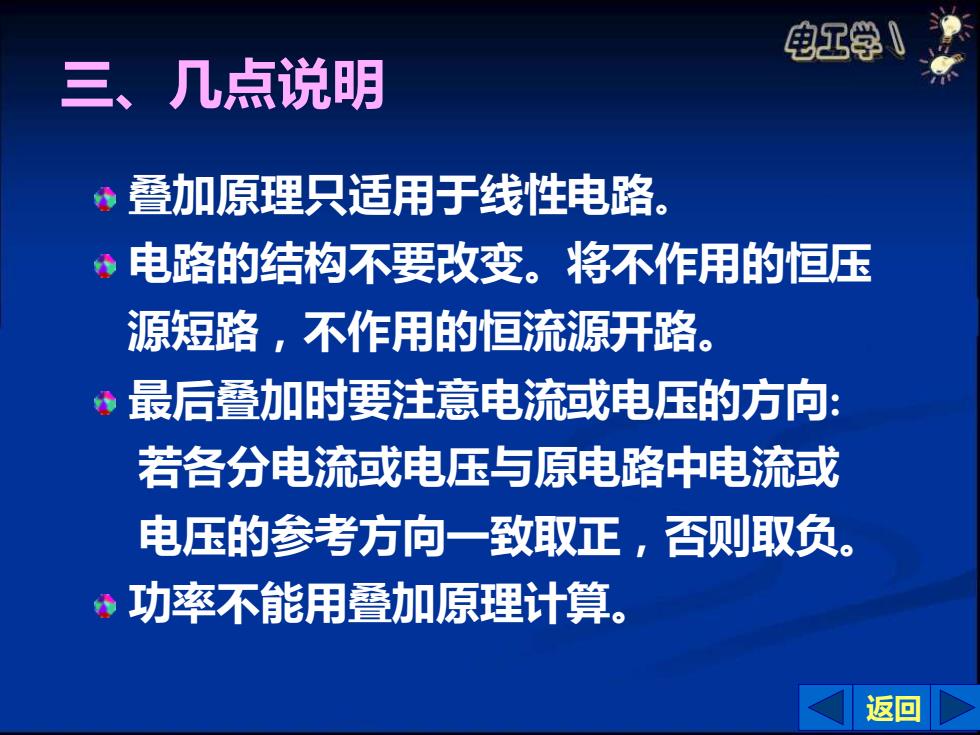

电工学↓ 三、几点说明 叠加原理只适用于线性电路。 ·电路的结构不要改变。将不作用的恒压 源短路，不作用的恒流源开路。 6 最后叠加时要注意电流或电压的方向： 若洛分电流或电压与原电路中电流或 电压的参考方向一致取正，否则取负。 。功率不能用叠加原理计算。 返回
三、几点说明 叠加原理只适用于线性电路。 电路的结构不要改变。将不作用的恒压 源短路，不作用的恒流源开路。 最后叠加时要注意电流或电压的方向: 若各分电流或电压与原电路中电流或 电压的参考方向一致取正，否则取负。 功率不能用叠加原理计算。 返回

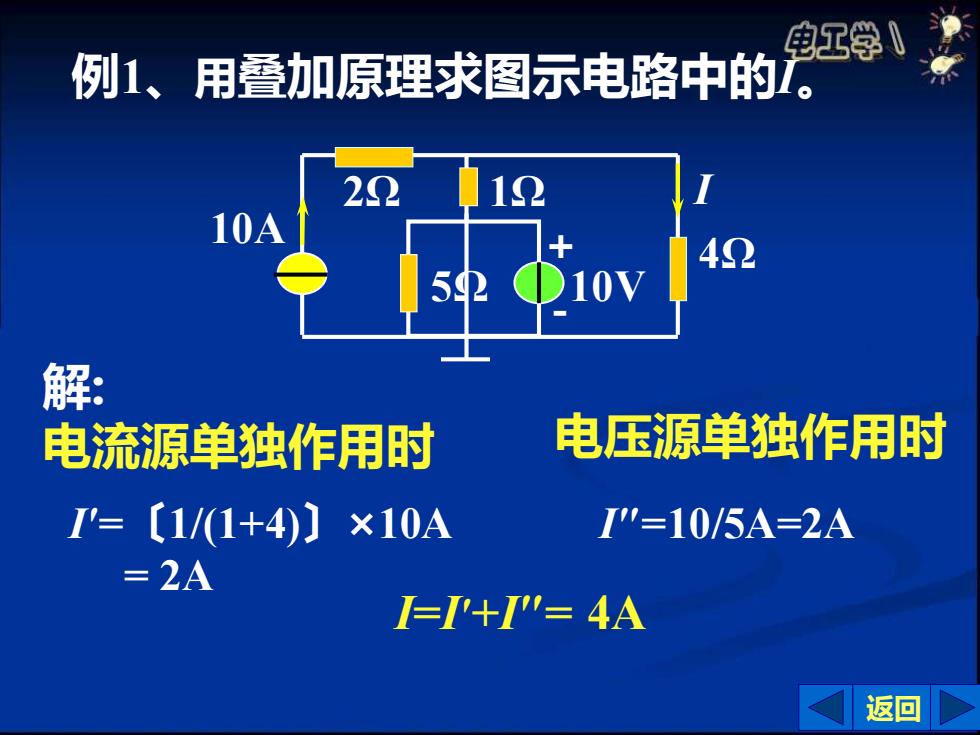

电工学↓ 例1、用叠加原理求图示电路中的 22 12 10A 42 52 10V 解： 电流源单独作用时 电压源单独作用时 I'=〔1/(1+4)〕×10A I"=10/5A=2A =2A =I+I"=4A 返回
例1、用叠加原理求图示电路中的I。 解: 电流源单独作用时 电压源单独作用时 10A 2Ω 1Ω 5Ω + - 10V 4Ω I I′=〔1/(1+4)〕×10A = 2A I″=10/5A=2A I=I′+I″= 4A 返回
例2、用叠加定理求图示电路中的1。 电工学↓ 解 电压源单独作用时 b 电流源单独作用肘 42 42Re'-=42/A42=22 22 辰'=1女头.4244)AN =三025A 1+61(2+4)425AA 返回
例2、用叠加定理求图示电路中的I。 2Ω a b 4Ω 4Ω 4Ω - + 16V · · 解： I · c I= I′+ I″=－1.25A 电压源单独作用时 Rbc ′= 4∥（4+2) Ω = 2.4Ω Ubc′= 16×2.4/(4+2.4) V = 6V I′=－6/(2+4)A=－1A 电流源单独作用时 Rbc ′ = 4∥4 Ω= 2Ω I″=－1×2／(2+2+4 )A = －0.25A 1A 返回
例3、已知E=12V,Ub1=10V,求法 电工学↓ 掉E后，Ub2? 解： 依叠加原理，Uab1=10V是E,， 1s1,1s2共同作用的结果。 R 设Uab'为E单独作用的 电压。 R Uab'=ER/4R Uab2=10V Uab =3V =7V 返回
例3、已知 E=12V，Uab1=10V，求去 掉E后，Uab2 =？ + - R E R R R IS1 IS2 解： 依叠加原理，Uab1=10V是E， IS1，IS2共同作用的结果。 a b · · 设Uab '为E单独作用的 电压。 Uab2=10V－Uab ' =7V Uab ' = ER／4R =3V 返回
