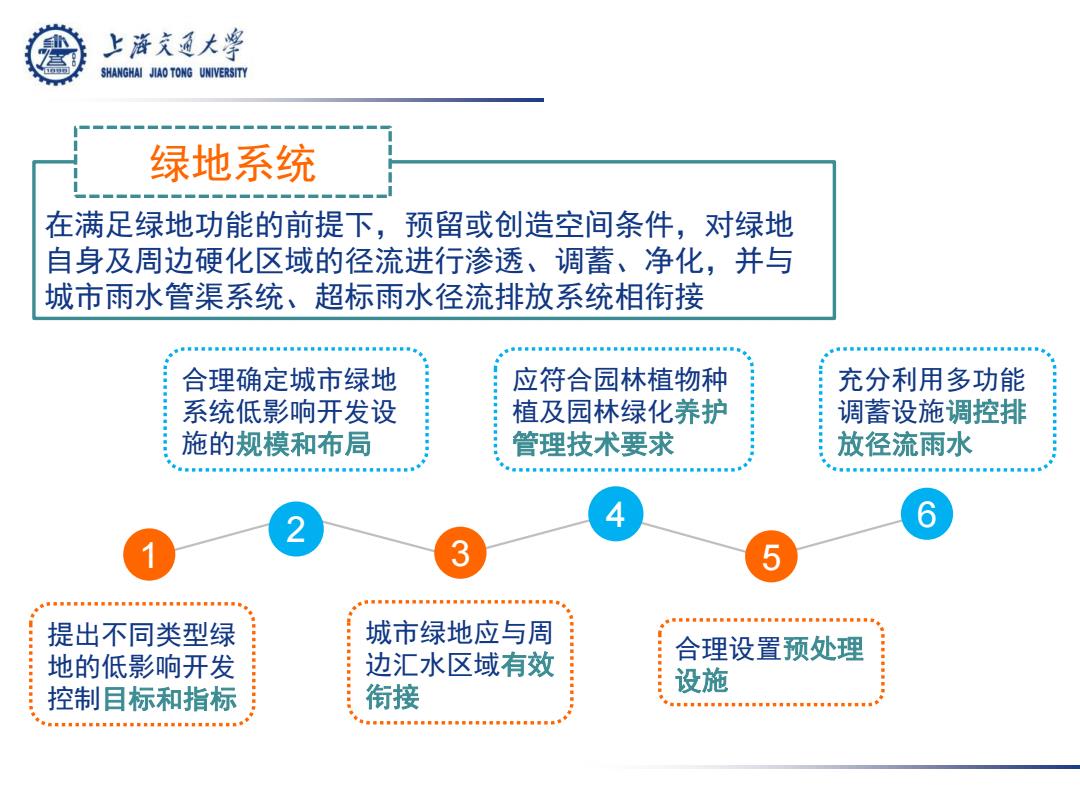

上游充通大学 SHANGHAI JIAO TONG UNIVERSITY 绿地系统 在满足绿地功能的前提下，预留或创造空间条件，对绿地 自身及周边硬化区域的径流进行渗透、调蓄、净化，并与 城市雨水管渠系统、超标雨水径流排放系统相衔接 合理确定城市绿地 应符合园林植物种 充分利用多功能 系统低影响开发设 植及园林绿化养护 调蓄设施调控排 施的规模和布局 管理技术要求 放径流雨水 提出不同类型绿 城市绿地应与周 : 地的低影响开发 边汇水区域有效 合理设置预处理 控制目标和指标 衔接 设施 ◆期s5g8用s年g■gsgg男5g年gg”下 身第年55男男s5■s5s5男8用ss85目8用卡
在满足绿地功能的前提下，预留或创造空间条件，对绿地 自身及周边硬化区域的径流进行渗透、调蓄、净化，并与 城市雨水管渠系统、超标雨水径流排放系统相衔接 绿地系统 1 2 3 4 5 6 提出不同类型绿 地的低影响开发 控制目标和指标 合理确定城市绿地 系统低影响开发设 施的规模和布局 应符合园林植物种 植及园林绿化养护 管理技术要求 充分利用多功能 调蓄设施调控排 放径流雨水 城市绿地应与周 边汇水区域有效 衔接 合理设置预处理 设施

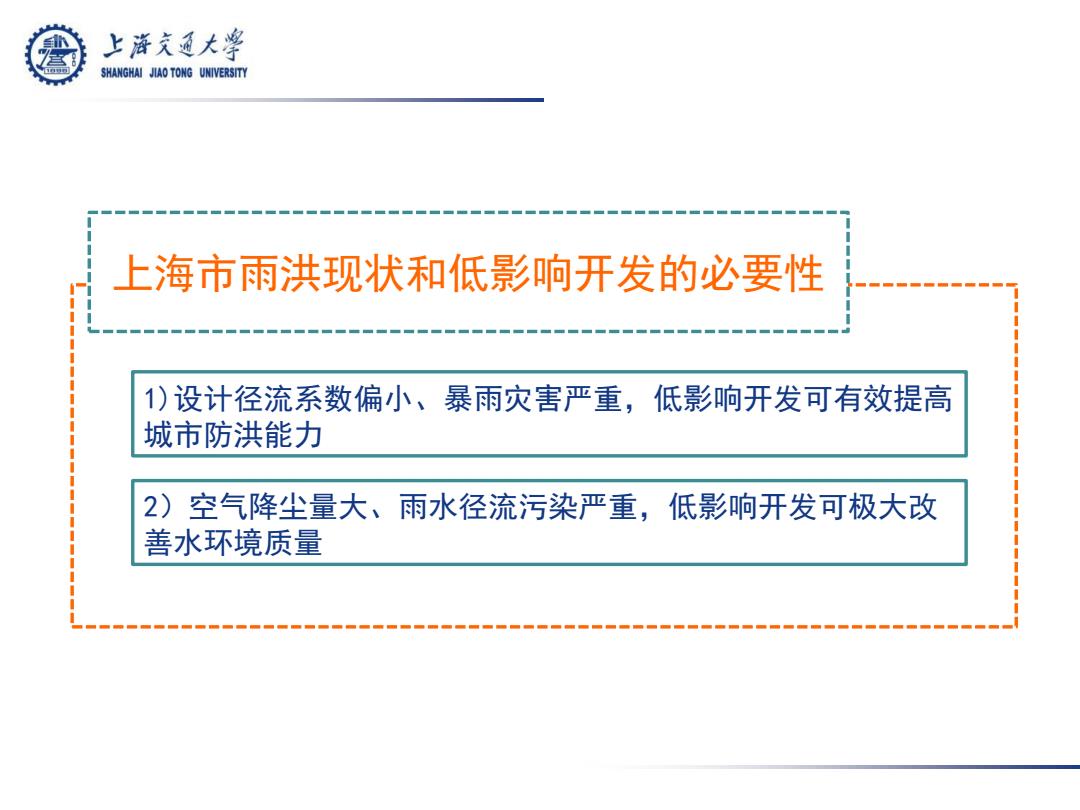

上游充通大学 SHANGHAI JIAO TONG UNIVERSITY 上海市雨洪现状和低影响开发的必要性 )设计径流系数偏小、暴雨灾害严重，低影响开发可有效提高 城市防洪能力 2)空气降尘量大、雨水径流污染严重，低影响开发可极大改 善水环境质量
1)设计径流系数偏小、暴雨灾害严重，低影响开发可有效提高 城市防洪能力 上海市雨洪现状和低影响开发的必要性 2）空气降尘量大、雨水径流污染严重，低影响开发可极大改 善水环境质量

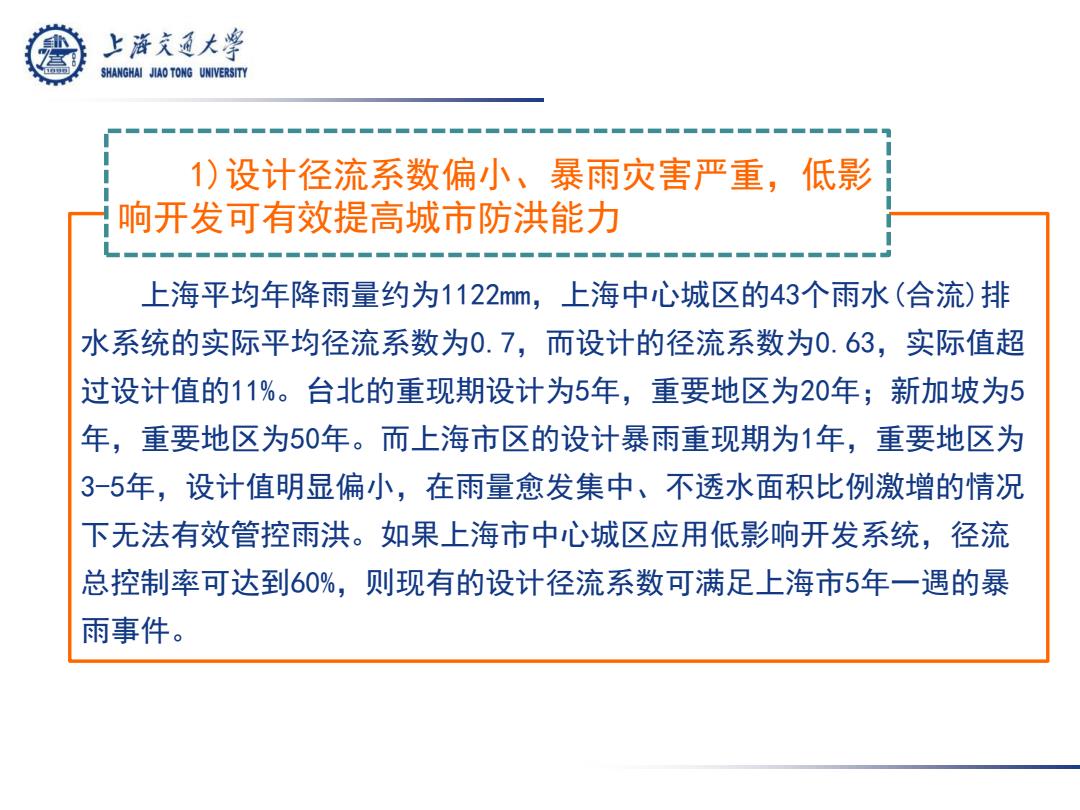

上游究通大学 SHANGHAI JIAO TONG UNIVERSITY )设计径流系数偏小、暴雨灾害严重，低影 响开发可有效提高城市防洪能力 上海平均年降雨量约为1122m,上海中心城区的43个雨水（合流）排 水系统的实际平均径流系数为0.7，而设计的径流系数为0.3，实际值超 过设计值的11%。台北的重现期设计为5年，重要地区为20年；新加坡为5 年，重要地区为50年。而上海市区的设计暴雨重现期为1年，重要地区为 3-5年，设计值明显偏小，在雨量愈发集中、不透水面积比例激增的情况 下无法有效管控雨洪。如果上海市中心城区应用低影响开发系统，径流 总控制率可达到60%，则现有的设计径流系数可满足上海市5年一遇的暴 雨事件
上海平均年降雨量约为1122mm，上海中心城区的43个雨水(合流)排 水系统的实际平均径流系数为0.7，而设计的径流系数为0.63，实际值超 过设计值的11%。台北的重现期设计为5年，重要地区为20年；新加坡为5 年，重要地区为50年。而上海市区的设计暴雨重现期为1年，重要地区为 3-5年，设计值明显偏小，在雨量愈发集中、不透水面积比例激增的情况 下无法有效管控雨洪。如果上海市中心城区应用低影响开发系统，径流 总控制率可达到60%，则现有的设计径流系数可满足上海市5年一遇的暴 雨事件。 1)设计径流系数偏小、暴雨灾害严重，低影 响开发可有效提高城市防洪能力

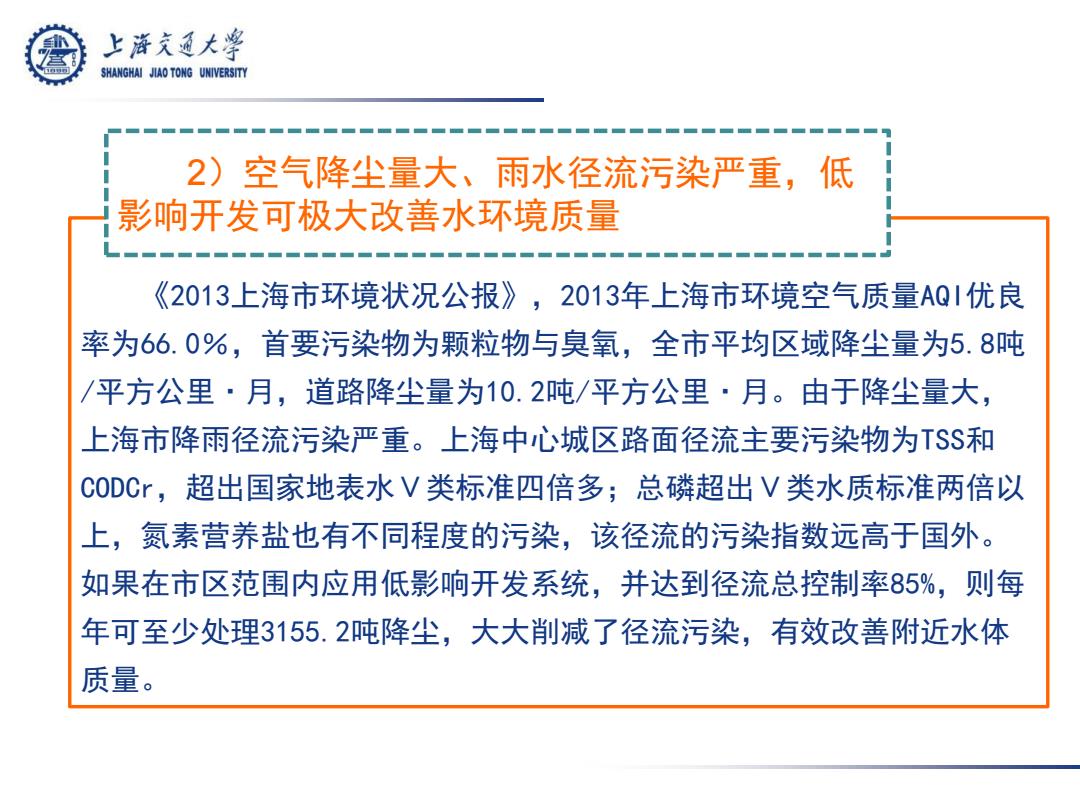

上游究通大学 SHANGHAI JIAO TONG UNIVERSITY 2)空气降尘量大、雨水径流污染严重，低 影响开发可极大改善水环境质量 《2013上海市环境状况公报》，2013年上海市环境空气质量AQ1优良 率为66.0%，首要污染物为颗粒物与臭氧，全市平均区域降尘量为5.8吨 /平方公里·月，道路降尘量为10.2吨/平方公里·月。由于降尘量大， 上海市降雨径流污染严重。上海中心城区路面径流主要污染物为TSS和 C0DCr，超出国家地表水V类标准四倍多；总磷超出V类水质标准两倍以 上，氮素营养盐也有不同程度的污染，该径流的污染指数远高于国外。 如果在市区范围内应用低影响开发系统，并达到径流总控制率85%，则每 年可至少处理3155.2吨降尘，大大削减了径流污染，有效改善附近水体 质量
《2013上海市环境状况公报》，2013年上海市环境空气质量AQI优良 率为66.0％，首要污染物为颗粒物与臭氧，全市平均区域降尘量为5.8吨 /平方公里·月，道路降尘量为10.2吨/平方公里·月。由于降尘量大， 上海市降雨径流污染严重。上海中心城区路面径流主要污染物为TSS和 CODCr，超出国家地表水Ⅴ类标准四倍多；总磷超出Ⅴ类水质标准两倍以 上，氮素营养盐也有不同程度的污染，该径流的污染指数远高于国外。 如果在市区范围内应用低影响开发系统，并达到径流总控制率85%，则每 年可至少处理3155.2吨降尘，大大削减了径流污染，有效改善附近水体 质量。 2）空气降尘量大、雨水径流污染严重，低 影响开发可极大改善水环境质量

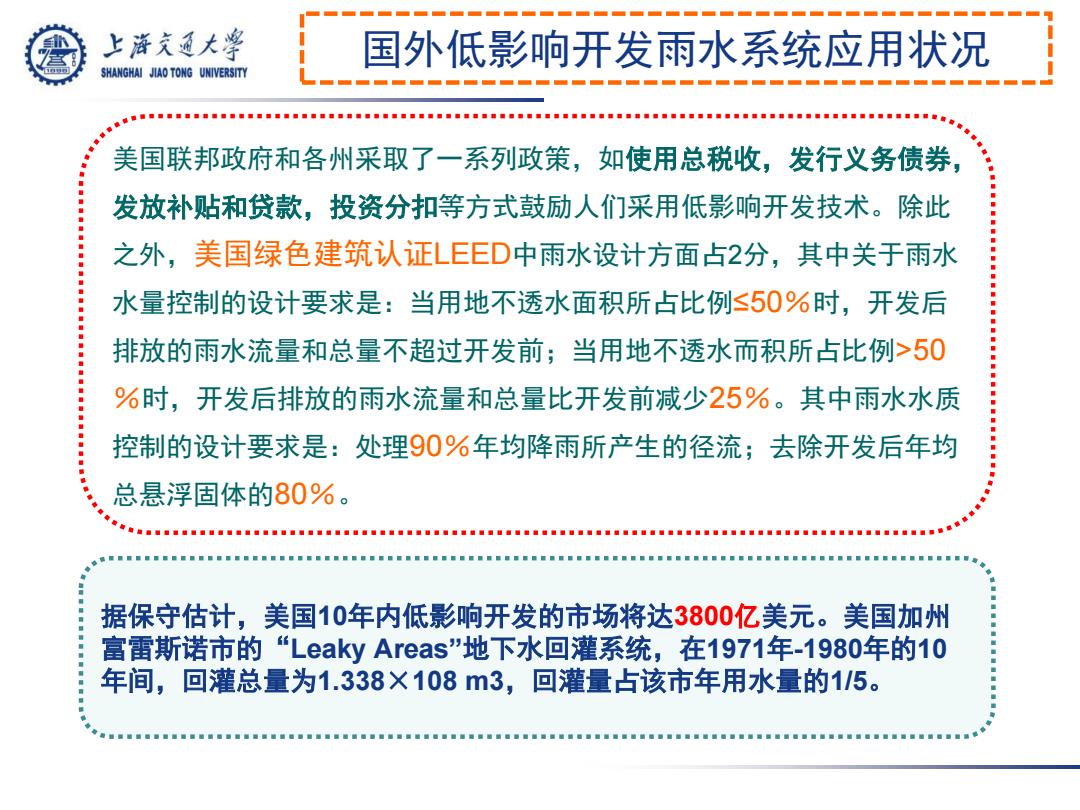

上游充通大学 国外低影响开发雨水系统应用状况 SHANGHAI JIAO TONG UNIVERSITY 美国联邦政府和各州采取了一系列政策，如使用总税收，发行义务债券， 发放补贴和贷款，投资分扣等方式鼓励人们采用低影响开发技术。除此 之外，美国绿色建筑认证LEED中雨水设计方面占2分，其中关于雨水 水量控制的设计要求是：当用地不透水面积所占比例≤50%时，开发后 排放的雨水流量和总量不超过开发前；当用地不透水而积所占比例>50 %时，开发后排放的雨水流量和总量比开发前减少25%。其中雨水水质 控制的设计要求是：处理90%年均降雨所产生的径流；去除开发后年均 总悬浮固体的80%。 据保守估计，美国10年内低影响开发的市场将达3800亿美元。美国加州 富雷斯诺市的“Leaky Areas”地下水回灌系统，在1971年-1980年的10 年间，回灌总量为1.338×108m3,回灌量占该市年用水量的115
国外低影响开发雨水系统应用状况 美国联邦政府和各州采取了一系列政策，如使用总税收，发行义务债券， 发放补贴和贷款，投资分扣等方式鼓励人们采用低影响开发技术。除此 之外，美国绿色建筑认证LEED中雨水设计方面占2分，其中关于雨水 水量控制的设计要求是：当用地不透水面积所占比例≤50％时，开发后 排放的雨水流量和总量不超过开发前；当用地不透水而积所占比例>50 ％时，开发后排放的雨水流量和总量比开发前减少25％。其中雨水水质 控制的设计要求是：处理90％年均降雨所产生的径流；去除开发后年均 总悬浮固体的80％。 据保守估计，美国10年内低影响开发的市场将达3800亿美元。美国加州 富雷斯诺市的“Leaky Areas”地下水回灌系统，在1971年-1980年的10 年间，回灌总量为1.338×108 m3，回灌量占该市年用水量的1/5
