汽包水位是锅炉运行的主 蒸汽 要指标，维持水位在一定 范围内是锅炉安全运行的 首要条件。 汽包 水位过高：影响汽包内的汽水 分离，饱和水蒸汽带水过多 会使过热器管壁结构导致损坏 省煤器 同时过热蒸汽温度急剧下降 给水 作为汽轮机动力的话会损坏叶 片，影响运行的安全及经济性。 图1-1锅炉汽包示意图 水位过低：汽包内水较少，负 荷很大时，水的汽化速度加快 汽包内水量急速减少，如不能 及时得到控制，则会烧干，烧 坏水冷壁，甚至爆炸

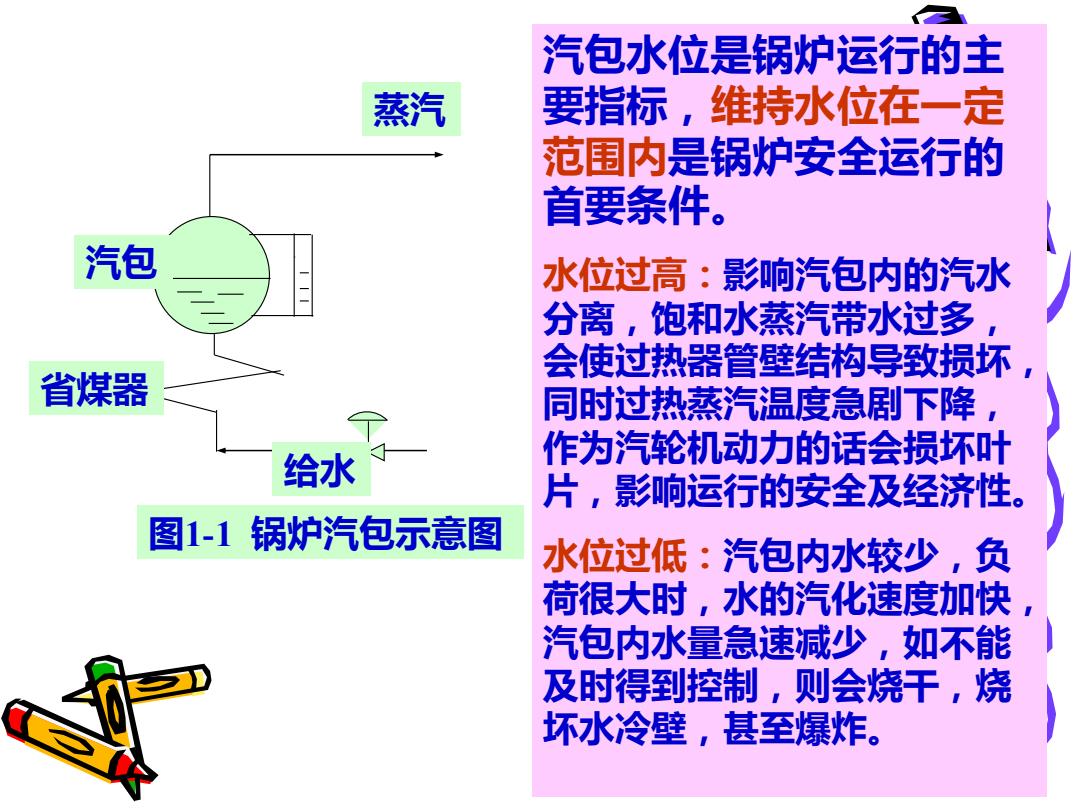

蒸汽 汽包 省煤器 给水 图1-1 锅炉汽包示意图 汽包水位是锅炉运行的主 要指标，维持水位在一定 范围内是锅炉安全运行的 首要条件。 水位过高：影响汽包内的汽水 分离，饱和水蒸汽带水过多， 会使过热器管壁结构导致损坏， 同时过热蒸汽温度急剧下降， 作为汽轮机动力的话会损坏叶 片，影响运行的安全及经济性。 水位过低：汽包内水较少，负 荷很大时，水的汽化速度加快， 汽包内水量急速减少，如不能 及时得到控制，则会烧干，烧 坏水冷壁，甚至爆炸
蒸汽 手动控制的步骤： (1)观察液位数值； 汽包 (2)把观察到的实际数值 与设定值加以比较，根 据偏差的大小及变化情 省煤器 况做出判断，并发布命 令 给水 图1-1锅炉汽包示意图 (3)根据命令操作给水阀 使液位回到设定值

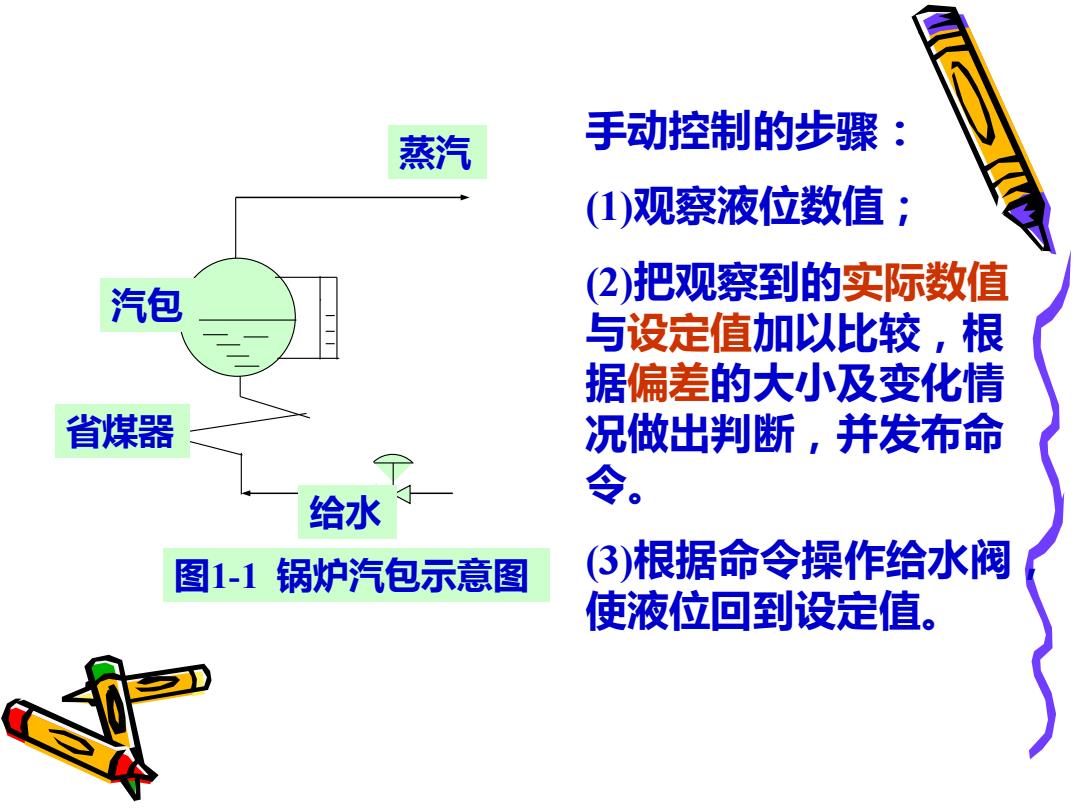

蒸汽 汽包 省煤器 给水 图1-1 锅炉汽包示意图 手动控制的步骤： (1)观察液位数值； (2)把观察到的实际数值 与设定值加以比较，根 据偏差的大小及变化情 况做出判断，并发布命 令。 (3)根据命令操作给水阀， 使液位回到设定值
蒸汽 LT 汽包 省煤器 给水 锅炉汽包自动控制系统示意图

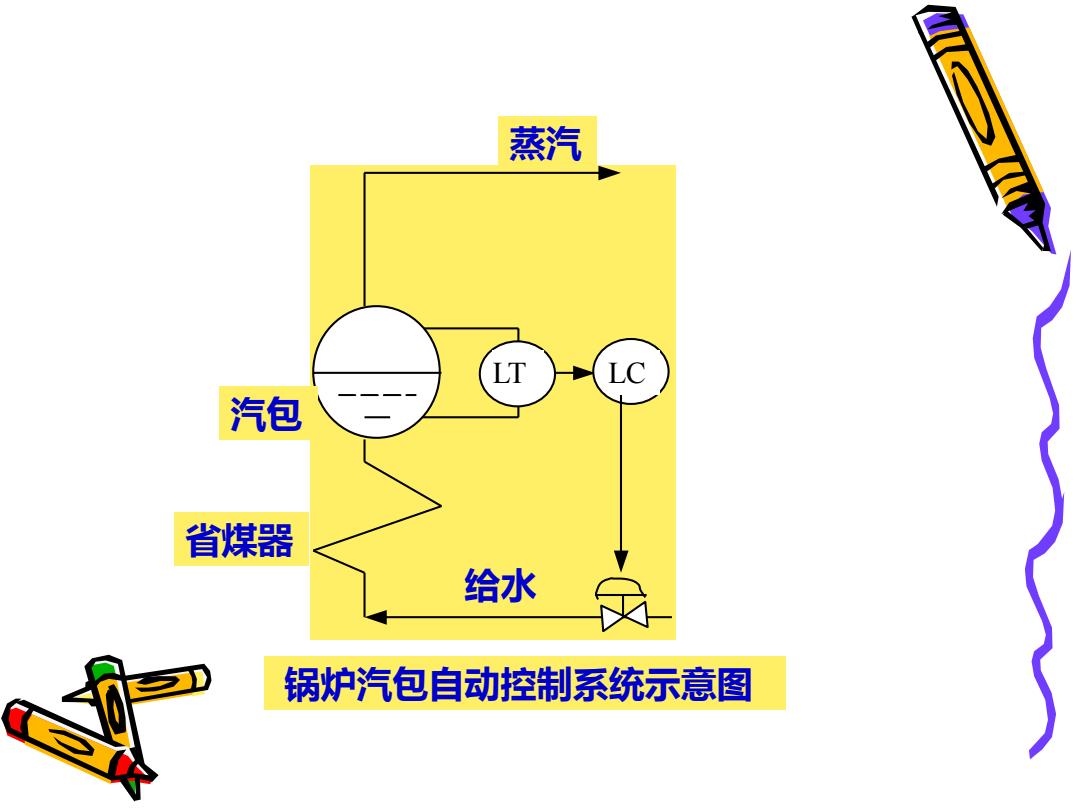

LT LC 蒸汽 汽包 省煤器 给水 锅炉汽包自动控制系统示意图
加热炉的温度控制系统 TT TC 被加热原料 出口温度 燃料油

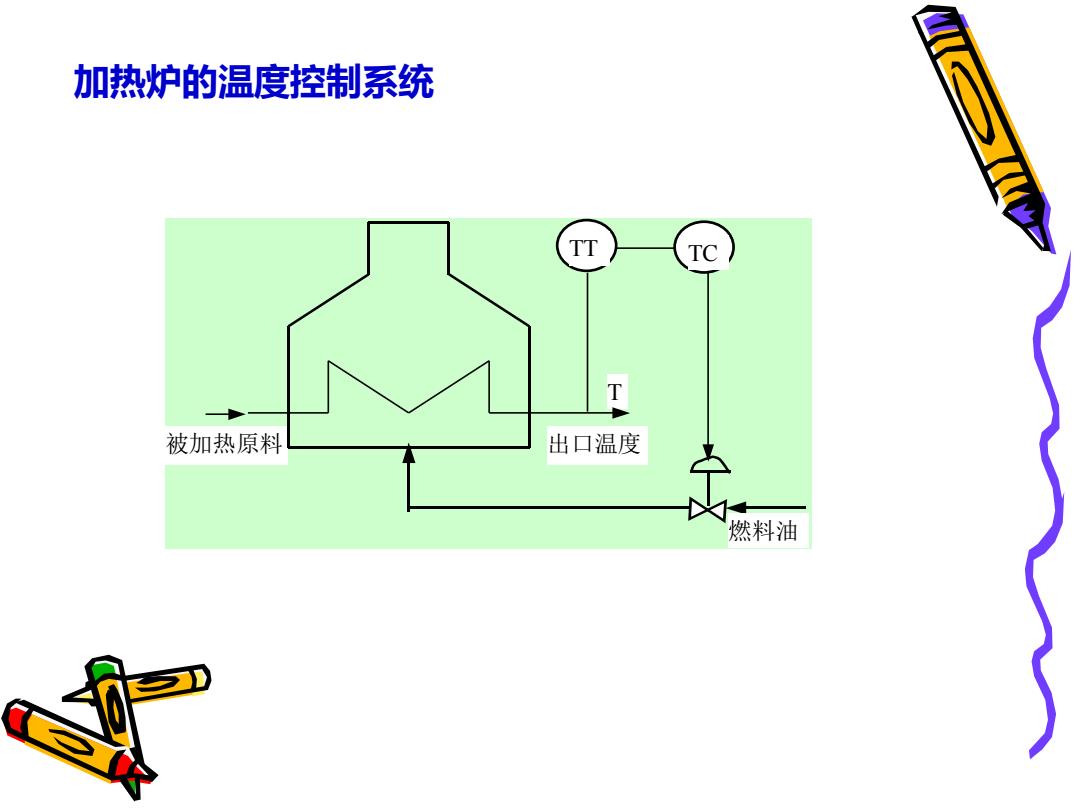

T 被加热原料 TT TC 燃料油 出口温度 加热炉的温度控制系统
