定的铁素体和渗碳体两相混合组织转变的倾向。在室温下，由于原子活动能力较 弱，转变难以进行，但加热（回火）可提高原子的活动能力，有可能促进这个转 变过程。 淬火钢经不同温度回火后，所得的组织通常分为三类： (1)回火马氏体淬火钢在150一250℃之间进行低温回火时，马氏体内的 过饱和碳原子脱溶，沉淀析出与母相保持共格关系的ε碳化物，这种组织称为回 火马氏体。与此同时.残余奥氏体也开始转变为回火马氏体。在显微镜下回火马 氏体仍保持针（片）状形态。因极细小的ε碳化物的析出，使回火马氏体易受浸蚀， 颜色比淬火马氏体深，呈黑色针（片）状组织。回火马氏体具有高的强度和硬度， 而韧性和塑性较淬火马氏体有明显改善。 (2)回火屈氏体淬火钢在350一500℃间进行中温回火，所得组织是铁素 体与粒状渗碳体组成的极细密的混合物，称为回火屈氏体。组织特征是，铁素体 基本保持原来针（片）状马氏体的形态，而在基体上分布着极细颗粒的渗碳体，在 光学显微镜下分辨不清，呈黑点。但在电子显微镜下可观察到渗碳体颗粒及原针 (片)状马氏体的位向。回火屈氏体具有较高的强度，最佳的弹性，较好的韧性 (3)回火索氏体淬火钢在500一650℃高温回火时所得的组织为回火索氏 体。它是由等轴晶铁素体和粒状渗碳体组成的混合物。在光学显微镜下可观察到 渗碳体小颗粒，均匀分布在铁素体中。在电子显微镜下观察回火索氏体中的铁素 体，经再结晶针状特征已消失呈等轴细晶，渗碳体颗粒聚集长大。 但是，某些合金钢经调质处理后，铁素体仍保持针状形态，因合金元素对于 铁素体的再结晶有阻碍作用，须更高的温度才能完成再结晶。 回火索氏体组织具有强度、塑性和韧性均较好的综合机械性能， 下面列出钢热处理后的显微组织图： 16147

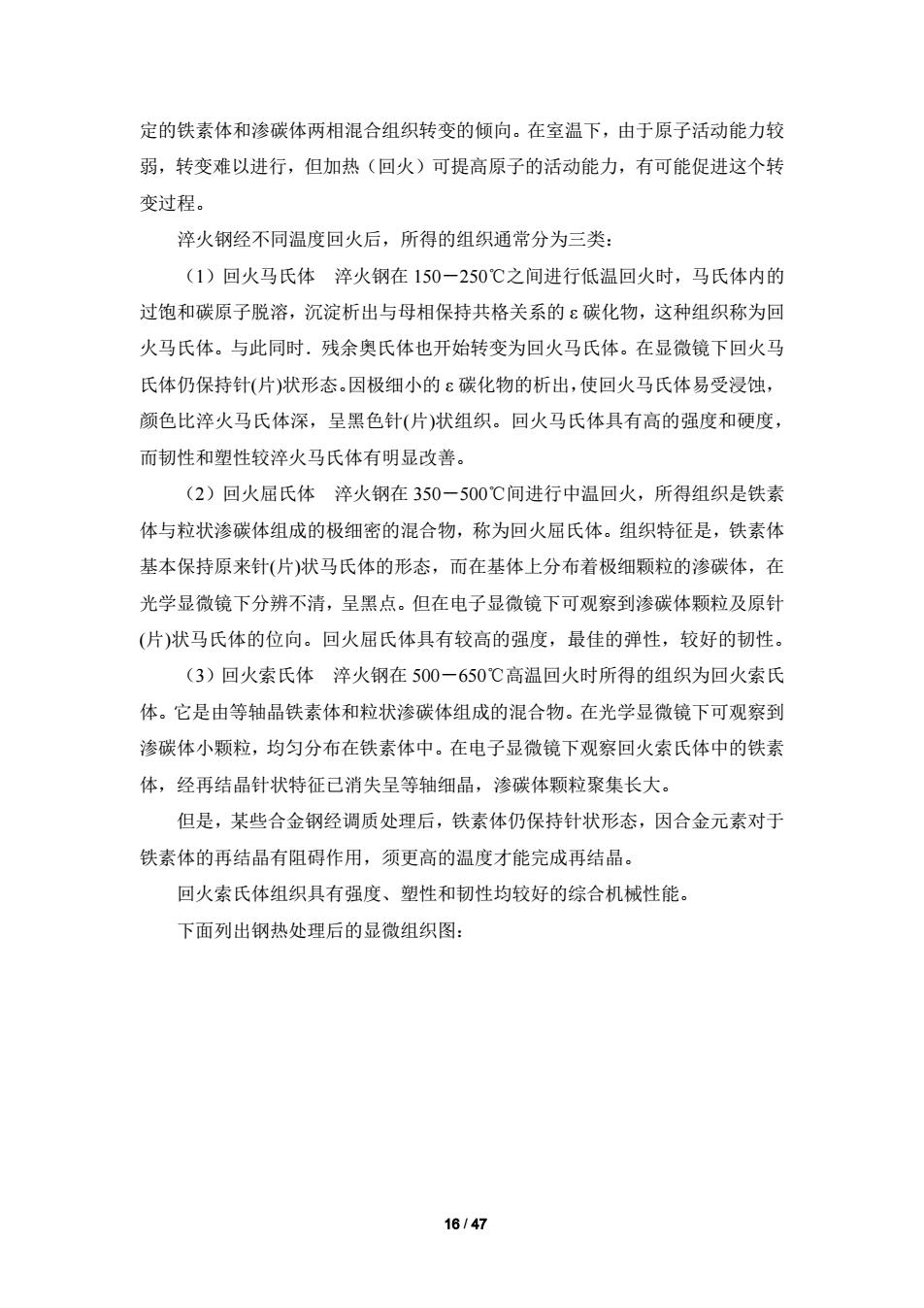

16 / 47 定的铁素体和渗碳体两相混合组织转变的倾向。在室温下，由于原子活动能力较 弱，转变难以进行，但加热（回火）可提高原子的活动能力，有可能促进这个转 变过程。 淬火钢经不同温度回火后，所得的组织通常分为三类： （1）回火马氏体 淬火钢在 150－250℃之间进行低温回火时，马氏体内的 过饱和碳原子脱溶，沉淀析出与母相保持共格关系的 ε 碳化物，这种组织称为回 火马氏体。与此同时．残余奥氏体也开始转变为回火马氏体。在显微镜下回火马 氏体仍保持针(片)状形态。因极细小的 ε 碳化物的析出，使回火马氏体易受浸蚀， 颜色比淬火马氏体深，呈黑色针(片)状组织。回火马氏体具有高的强度和硬度， 而韧性和塑性较淬火马氏体有明显改善。 （2）回火屈氏体 淬火钢在 350－500℃间进行中温回火，所得组织是铁素 体与粒状渗碳体组成的极细密的混合物，称为回火屈氏体。组织特征是，铁素体 基本保持原来针(片)状马氏体的形态，而在基体上分布着极细颗粒的渗碳体，在 光学显微镜下分辨不清，呈黑点。但在电子显微镜下可观察到渗碳体颗粒及原针 (片)状马氏体的位向。回火屈氏体具有较高的强度，最佳的弹性，较好的韧性。 （3）回火索氏体 淬火钢在 500－650℃高温回火时所得的组织为回火索氏 体。它是由等轴晶铁素体和粒状渗碳体组成的混合物。在光学显微镜下可观察到 渗碳体小颗粒，均匀分布在铁素体中。在电子显微镜下观察回火索氏体中的铁素 体，经再结晶针状特征已消失呈等轴细晶，渗碳体颗粒聚集长大。 但是，某些合金钢经调质处理后，铁素体仍保持针状形态，因合金元素对于 铁素体的再结晶有阻碍作用，须更高的温度才能完成再结晶。 回火索氏体组织具有强度、塑性和韧性均较好的综合机械性能。 下面列出钢热处理后的显微组织图：
图2一445钢正火组织珠光体及铁素体 图2-545钢750℃淬火组织M+F 图2一6铁素体和粒状渗碳体 图2-7马氏体及残余奥氏体 (球化处理，400×) (加热到1200℃后水淬，400×) 。 图2一8板条状马氏体组织 图2一9片状马氏体组织 17147
17 / 47 图 2－4 45 钢正火组织珠光体及铁素体 图 2－5 45 钢 750℃淬火组织 M＋F 图 2－6 铁素体和粒状渗碳体 图 2－7 马氏体及残余奥氏体 （球化处理，400×） （加热到 1200℃后水淬，400×） 图 2－8 板条状马氏体组织 图 2－9 片状马氏体组织
