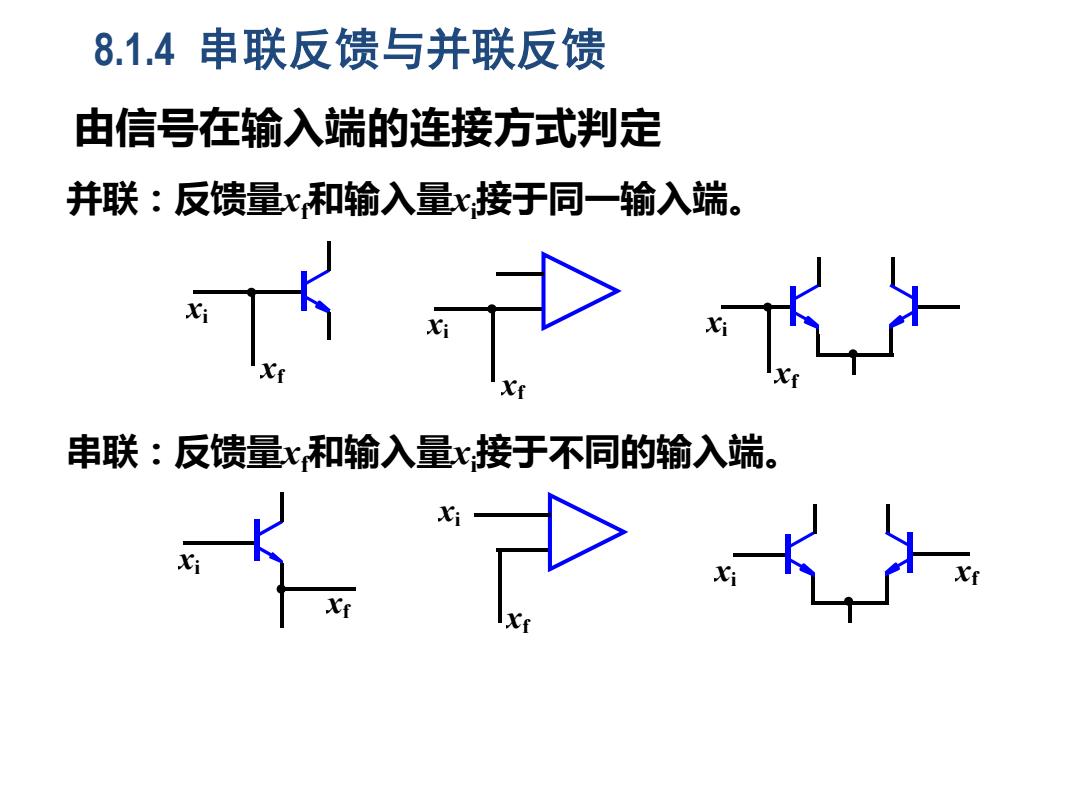

8.1.4串联反馈与并联反馈 由信号在输入端的连接方式判定 并联：反馈量x和输入量x接于同一输入端。 xi 串联：反馈量x和输入量x接于不同的输入端。 Xf
8.1.4 串联反馈与并联反馈 并联：反馈量xf和输入量xi接于同一输入端。 串联：反馈量xf和输入量xi接于不同的输入端。 xf xi xf xi xf xi xf xi 由信号在输入端的连接方式判定 xf xi xi xf

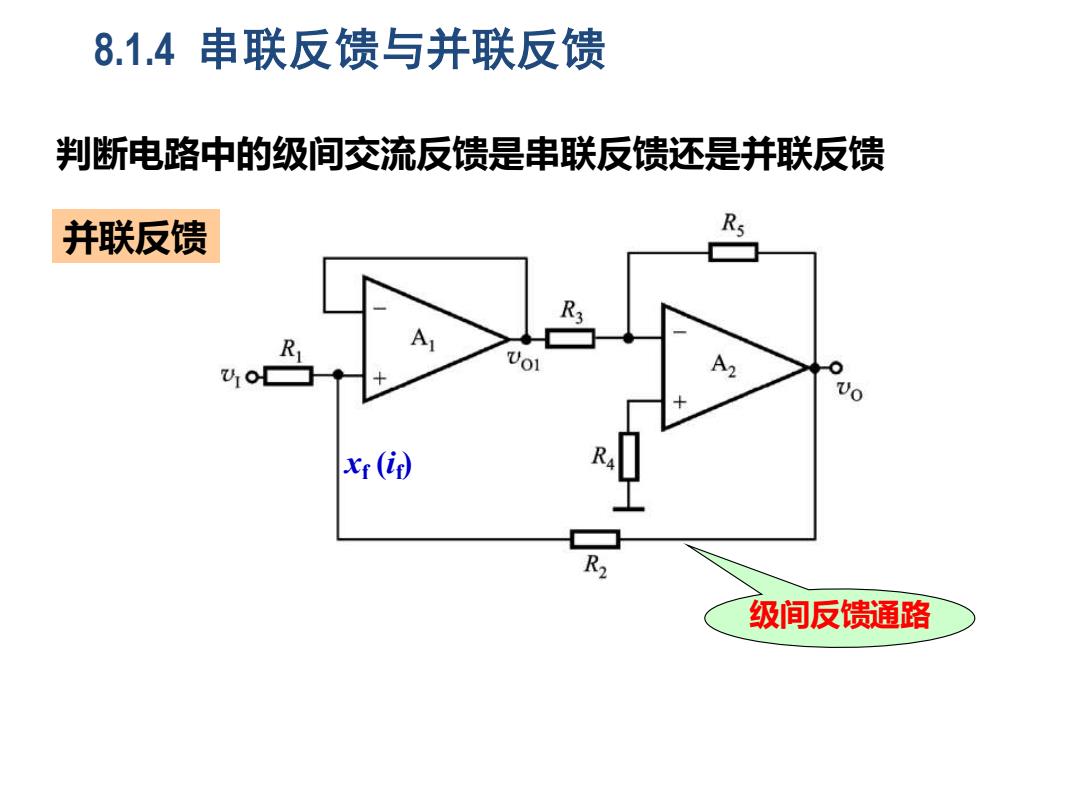

8.1.4串联反馈与并联反馈 判断电路中的级间交流反馈是串联反馈还是并联反馈 并联反馈 R R3 0o1 xr (i) 级间反馈通路
8.1.4 串联反馈与并联反馈 判断电路中的级间交流反馈是串联反馈还是并联反馈 并联反馈 级间反馈通路 xf (i f )

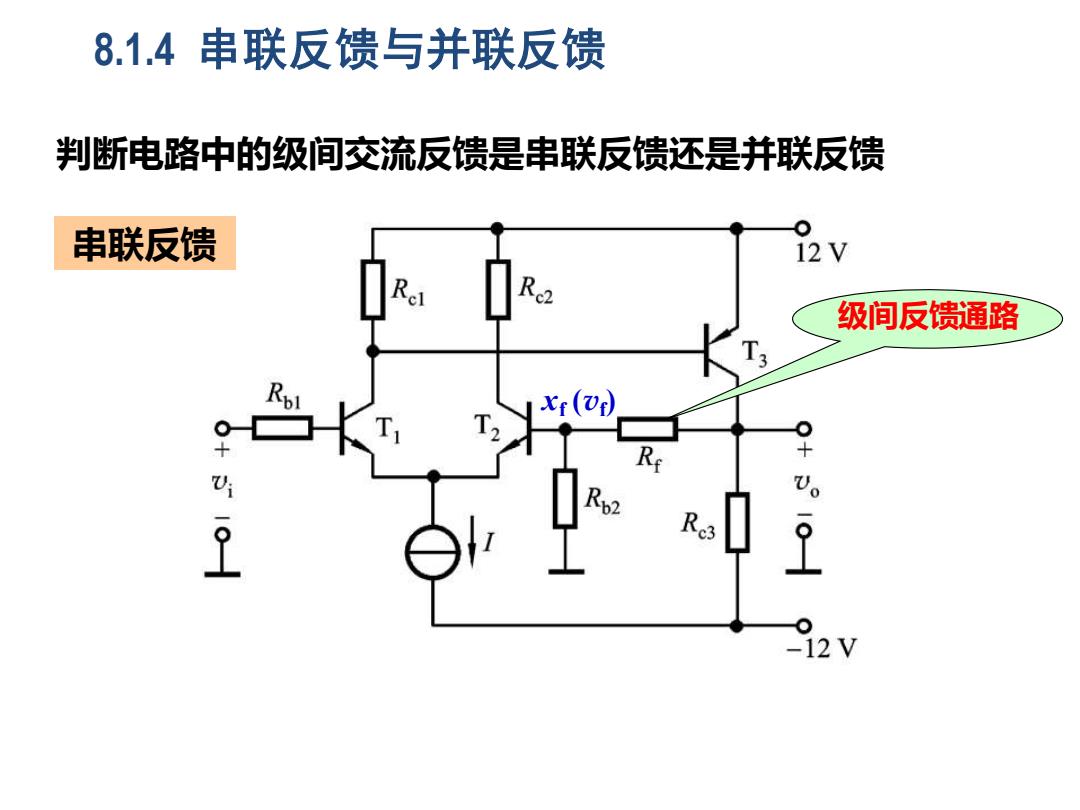

8.1.4串联反馈与并联反馈 判断电路中的级间交流反馈是串联反馈还是并联反馈 串联反馈 12V 级间反馈通路 xi(U) R b2 -12V
8.1.4 串联反馈与并联反馈 串联反馈 级间反馈通路 xf (vf ) 判断电路中的级间交流反馈是串联反馈还是并联反馈

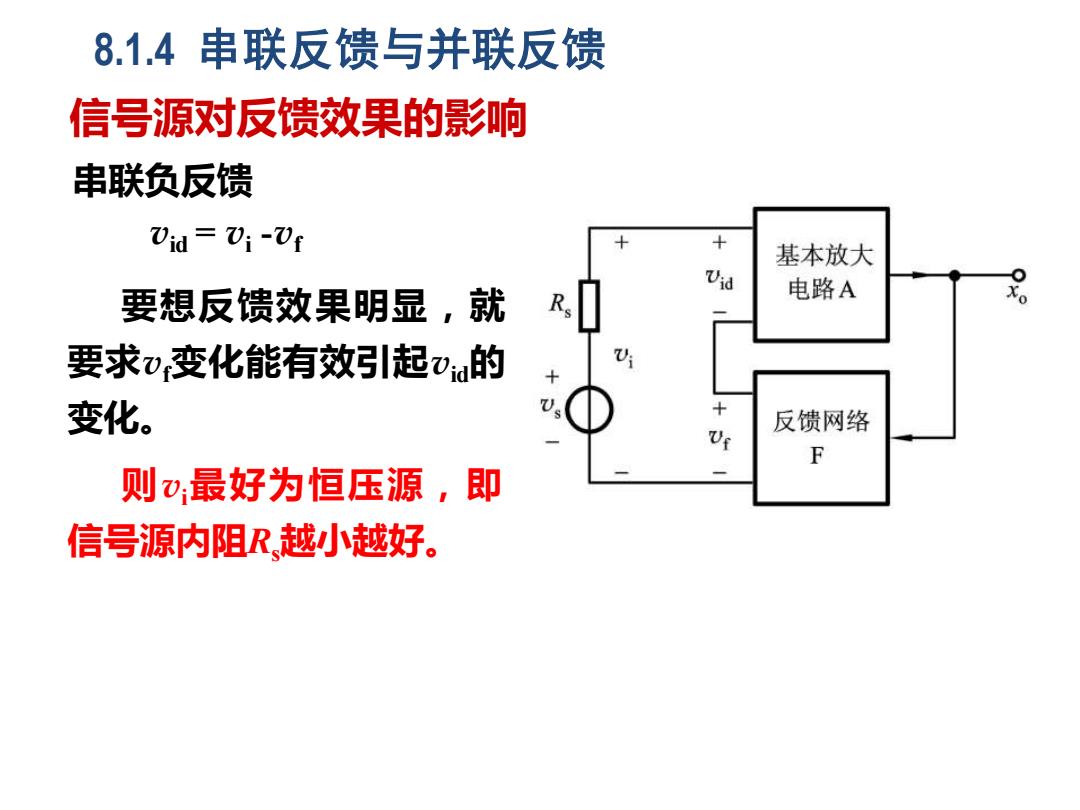

8.1.4串联反馈与并联反馈 信号源对反馈效果的影响 串联负反馈 Vid Vi-Vf 基本放大 Vid 要想反馈效果明显，就 电路A Xo 要求v变化能有效引起v的 变化。 反馈网络 Vi F 则：最好为恒压源，即 信号源内阻R越小越好
8.1.4 串联反馈与并联反馈 信号源对反馈效果的影响 串联负反馈 vid = vi -vf 则vi最好为恒压源，即 信号源内阻Rs越小越好。 要想反馈效果明显，就 要求vf变化能有效引起vid的 变化

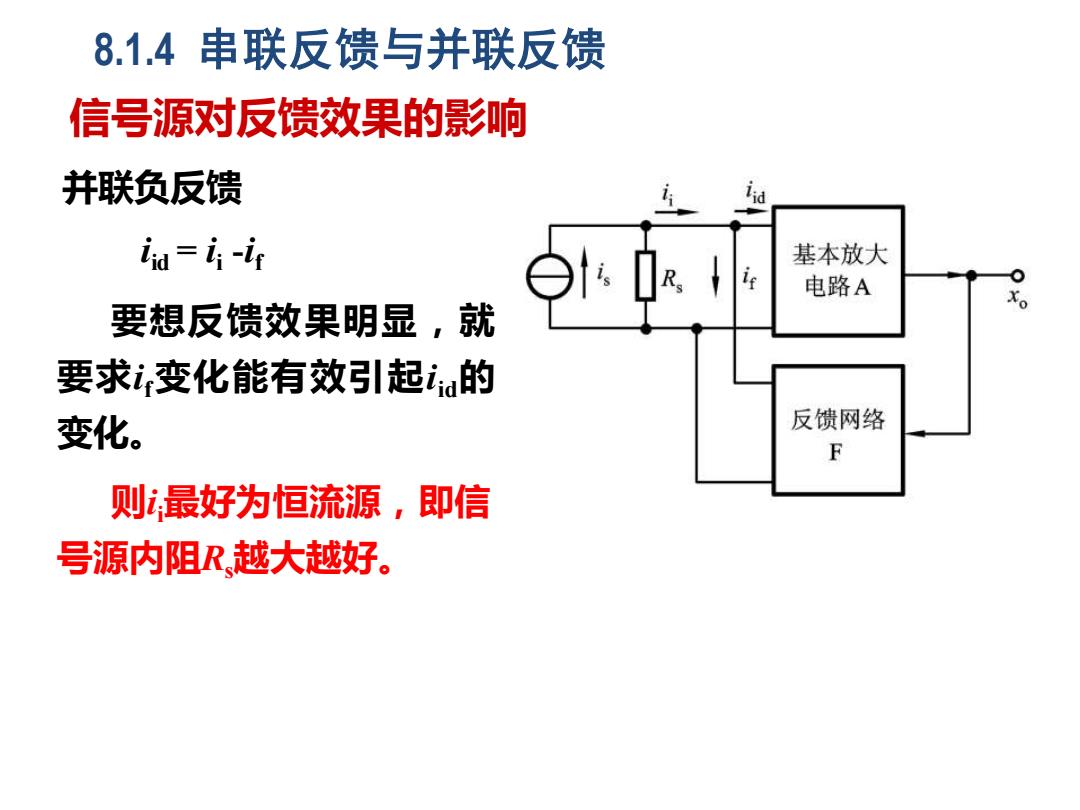

8.1.4串联反馈与并联反馈 信号源对反馈效果的影响 并联负反馈 lid id i-is R. 基本放大 电路A x。 要想反馈效果明显，就 要求变化能有效引起i的 变化。 反馈网络 F 则最好为恒流源，即信 号源内阻越大越好
8.1.4 串联反馈与并联反馈 信号源对反馈效果的影响 并联负反馈 i id = i i -i f 则i i最好为恒流源，即信 号源内阻Rs越大越好。 要想反馈效果明显，就 要求i f变化能有效引起i id的 变化
