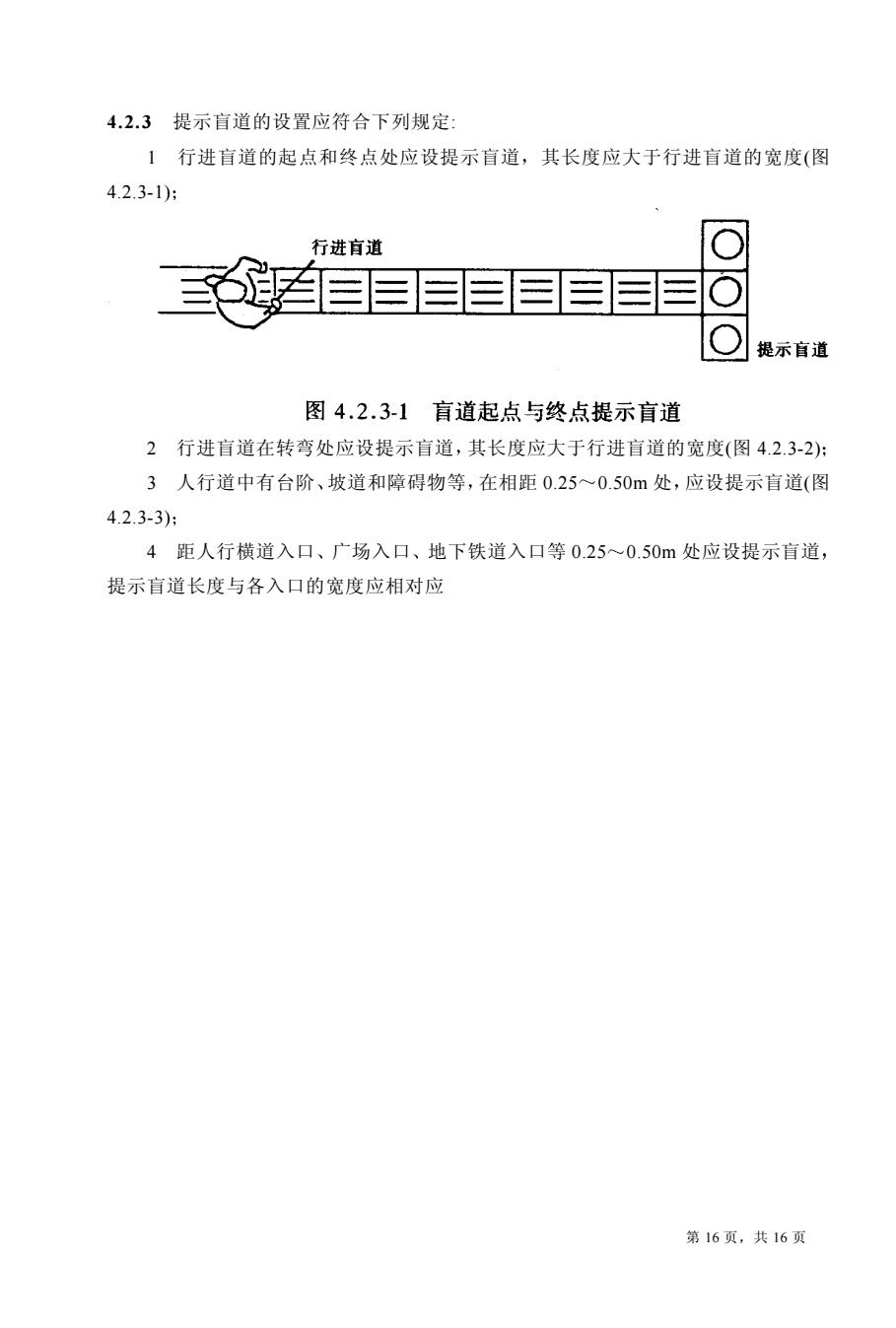

4.2.3提示盲道的设置应符合下列规定： 1行进盲道的起点和终点处应设提示盲道，其长度应大于行进盲道的宽度（图 4.2.3-1)； 行进盲道 目目自≡目目 提示盲道 图4.2.3-1盲道起点与终点提示盲道 2行进盲道在转弯处应设提示盲道，其长度应大于行进盲道的宽度（图4.2.3-2）： 3人行道中有台阶、坡道和障碍物等，在相距0.25~0.50m处，应设提示盲道（图 4.2.3-3): 4距人行横道入口、广场入口、地下铁道入口等0.25~0.50m处应设提示盲道， 提示盲道长度与各入口的宽度应相对应 第16页，共16页
第 16 页 共 16 页 @ 中国建筑资讯网 www.sinoaec.com 城市道路 和建筑物 无 障 碍设计规范 资料编号 JGJ 50—2001 J 114—2001 @ 4.2.3 提示盲道的设置应符合下列规定: 1 行进盲道的起点和终点处应设提示盲道 其长度应大于行进盲道的宽度(图 4.2.3-1) 2 行进盲道在转弯处应设提示盲道 其长度应大于行进盲道的宽度(图 4.2.3-2) 3 人行道中有台阶 坡道和障碍物等 在相距 0.25 0.50m 处 应设提示盲道(图 4.2.3-3) 4 距人行横道入口 广场入口 地下铁道入口等 0.25 0.50m 处应设提示盲道 提示盲道长度与各入口的宽度应相对应

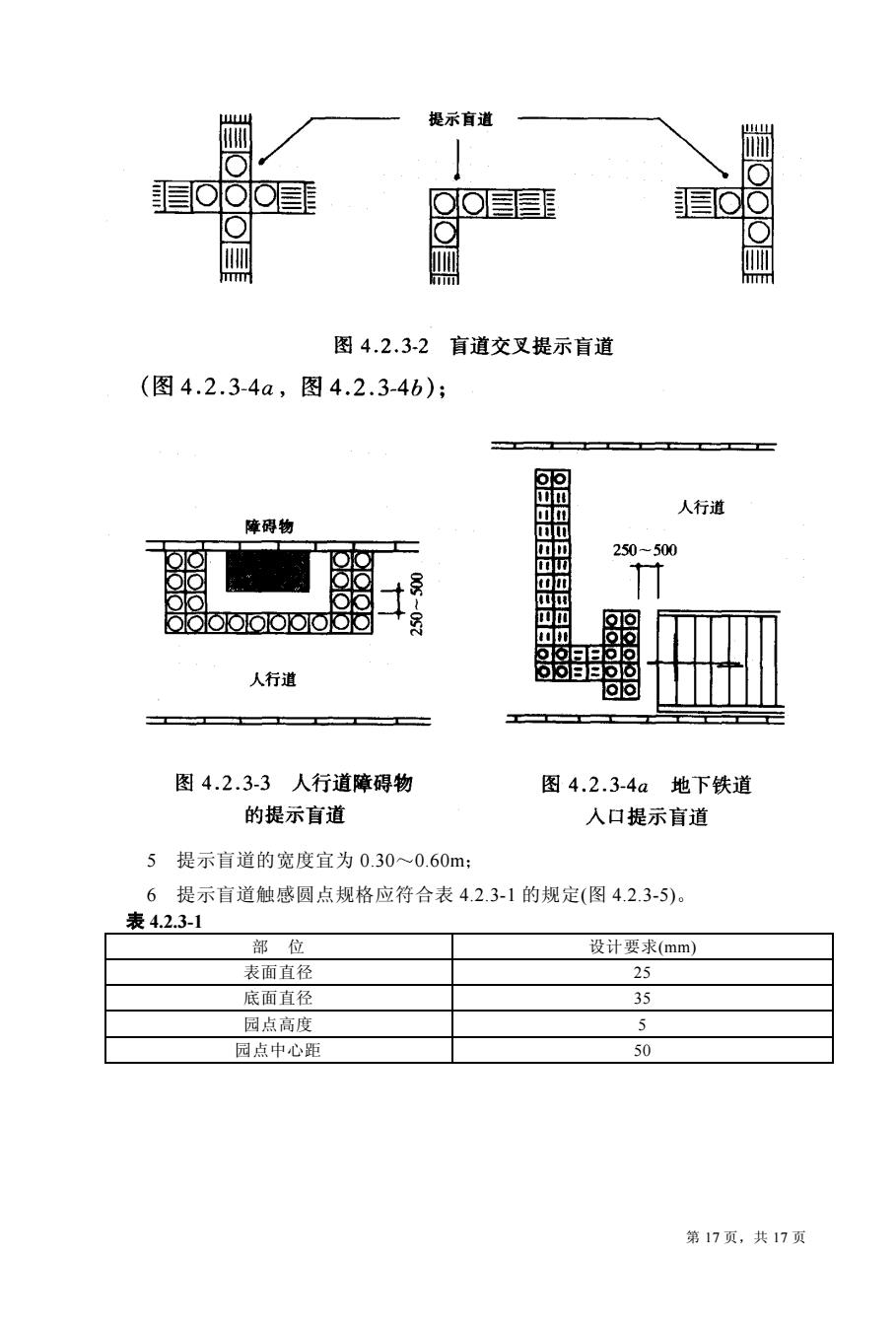

尚 提示盲道 尚 Oǒo重 画 品 OOON m a 图4.2.3-2 盲道交叉提示盲道 (图4.2.3-4a,图4.2.3-4b)； 回 可西 人行道 障碍物 远 四卫 250-500 四四 四四 四四 四四 可回 adle 回可 可日日可Q 人行道 可可日日可5 回回 图4.2.3-3人行道障碍物 图4.2.3-4a地下铁道 的提示盲道 入口提示盲道 5提示盲道的宽度宜为0.300.60m: 6提示盲道触感圆点规格应符合表4.2.3-1的规定（图4.2.3-5）。 表4.2.3-1 部位 设计要求(mm) 表面直径 25 底面直径 35 园点高度 5 园点中心距 50 第17页，共17页
第 17 页 共 17 页 @ 中国建筑资讯网 www.sinoaec.com 城市道路 和建筑物 无 障 碍设计规范 资料编号 JGJ 50—2001 J 114—2001 @ 5 提示盲道的宽度宜为 0.30 0.60m 6 提示盲道触感圆点规格应符合表 4.2.3-1 的规定(图 4.2.3-5) 表 4.2.3-1 部 位 设计要求(mm) 表面直径 25 底面直径 35 园点高度 5 园点中心距 50

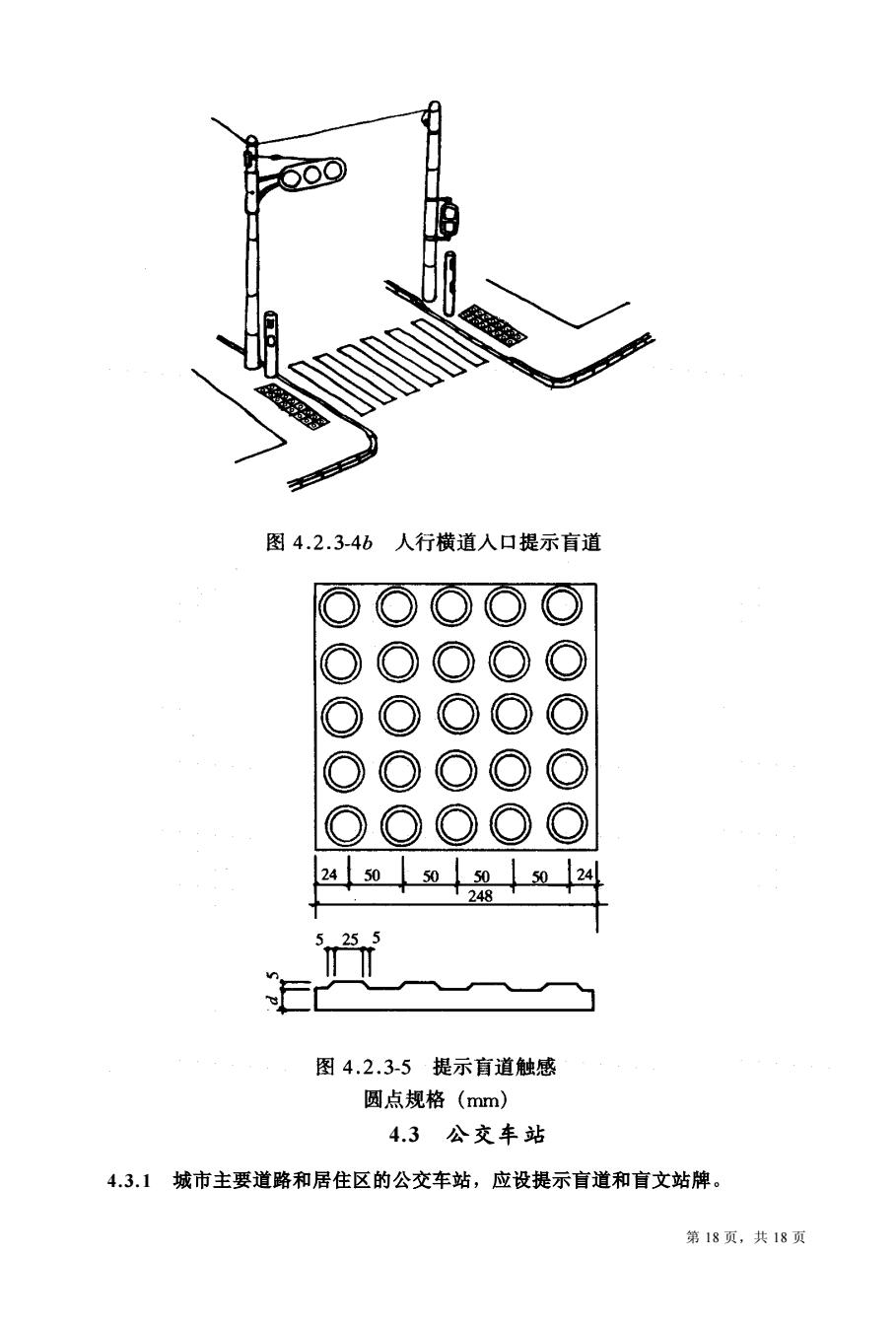

>OO 图 图4.2.34b人行横道人口提示盲道 )○○ )○( 2450505015024 248 5 255 图4.2.3-5提示盲道触感 圆点规格(mm) 4.3公交车站 4.3.1城市主要道路和居住区的公交车站，应设提示盲道和盲文站牌。 第18页，共18页
第 18 页 共 18 页 @ 中国建筑资讯网 www.sinoaec.com 城市道路 和建筑物 无 障 碍设计规范 资料编号 JGJ 50—2001 J 114—2001 @ 4.3 公交车站 4.3.1 城市主要道路和居住区的公交车站 应设提示盲道和盲文站牌

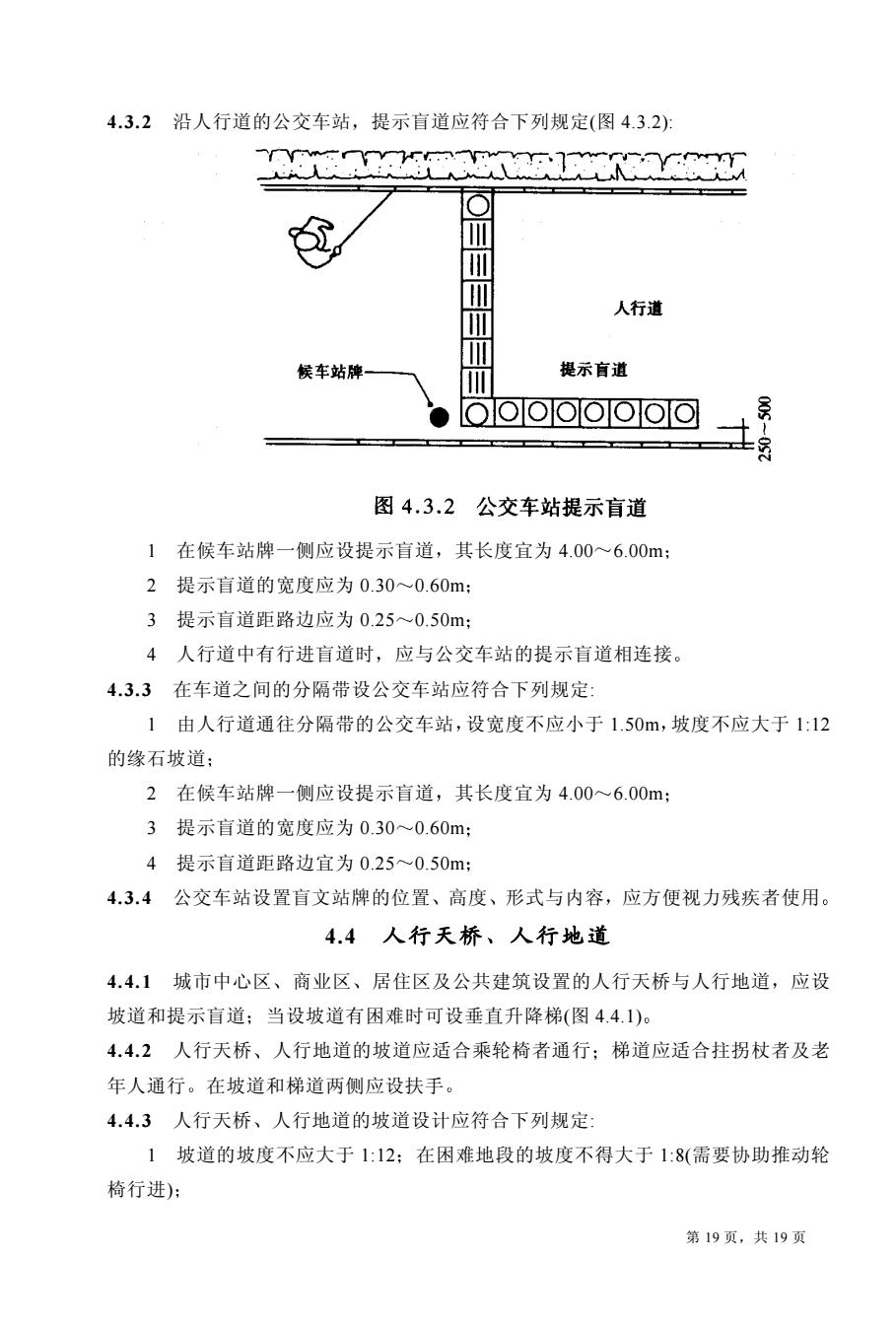

4.3.2沿人行道的公交车站，提示盲道应符合下列规定（图4.3.2）： 人行道 候车站牌- 提示盲道 oooooooo 图4.3.2公交车站提示盲道 1在候车站牌一侧应设提示盲道，其长度宜为4.00~6.00m: 2提示盲道的宽度应为0.30~0.60m: 3提示盲道距路边应为0.250.50m; 4人行道中有行进盲道时，应与公交车站的提示盲道相连接。 4.3.3在车道之间的分隔带设公交车站应符合下列规定： 1由人行道通往分隔带的公交车站，设宽度不应小于1.50m,坡度不应大于1：12 的缘石坡道； 2在候车站牌一侧应设提示盲道，其长度宜为4.006.00m: 3提示盲道的宽度应为0.300.60m: 4提示盲道距路边宜为0.25~0.50m; 4.3.4公交车站设置盲文站牌的位置、高度、形式与内容，应方便视力残疾者使用。 4.4人行天桥、人行地道 4.4.1城市中心区、商业区、居住区及公共建筑设置的人行天桥与人行地道，应设 坡道和提示盲道；当设坡道有困难时可设垂直升降梯（图4.4.1）。 4.4.2人行天桥、人行地道的坡道应适合乘轮椅者通行：梯道应适合拄拐杖者及老 年人通行。在坡道和梯道两侧应设扶手。 4.4.3人行天桥、人行地道的坡道设计应符合下列规定： 1坡道的坡度不应大于1：12：在困难地段的坡度不得大于1：8（需要协助推动轮 椅行进)； 第19页，共19页
第 19 页 共 19 页 @ 中国建筑资讯网 www.sinoaec.com 城市道路 和建筑物 无 障 碍设计规范 资料编号 JGJ 50—2001 J 114—2001 @ 4.3.2 沿人行道的公交车站 提示盲道应符合下列规定(图 4.3.2): 1 在候车站牌一侧应设提示盲道 其长度宜为 4.00 6.00m 2 提示盲道的宽度应为 0.30 0.60m 3 提示盲道距路边应为 0.25 0.50m 4 人行道中有行进盲道时 应与公交车站的提示盲道相连接 4.3.3 在车道之间的分隔带设公交车站应符合下列规定: 1 由人行道通往分隔带的公交车站 设宽度不应小于 1.50m 坡度不应大于 1:12 的缘石坡道 2 在候车站牌一侧应设提示盲道 其长度宜为 4.00 6.00m 3 提示盲道的宽度应为 0.30 0.60m 4 提示盲道距路边宜为 0.25 0.50m 4.3.4 公交车站设置盲文站牌的位置 高度 形式与内容 应方便视力残疾者使用 4.4 人行天桥 人行地道 4.4.1 城市中心区 商业区 居住区及公共建筑设置的人行天桥与人行地道 应设 坡道和提示盲道 当设坡道有困难时可设垂直升降梯(图 4.4.1) 4.4.2 人行天桥 人行地道的坡道应适合乘轮椅者通行 梯道应适合拄拐杖者及老 年人通行 在坡道和梯道两侧应设扶手 4.4.3 人行天桥 人行地道的坡道设计应符合下列规定: 1 坡道的坡度不应大于 1:12 在困难地段的坡度不得大于 1:8(需要协助推动轮 椅行进)

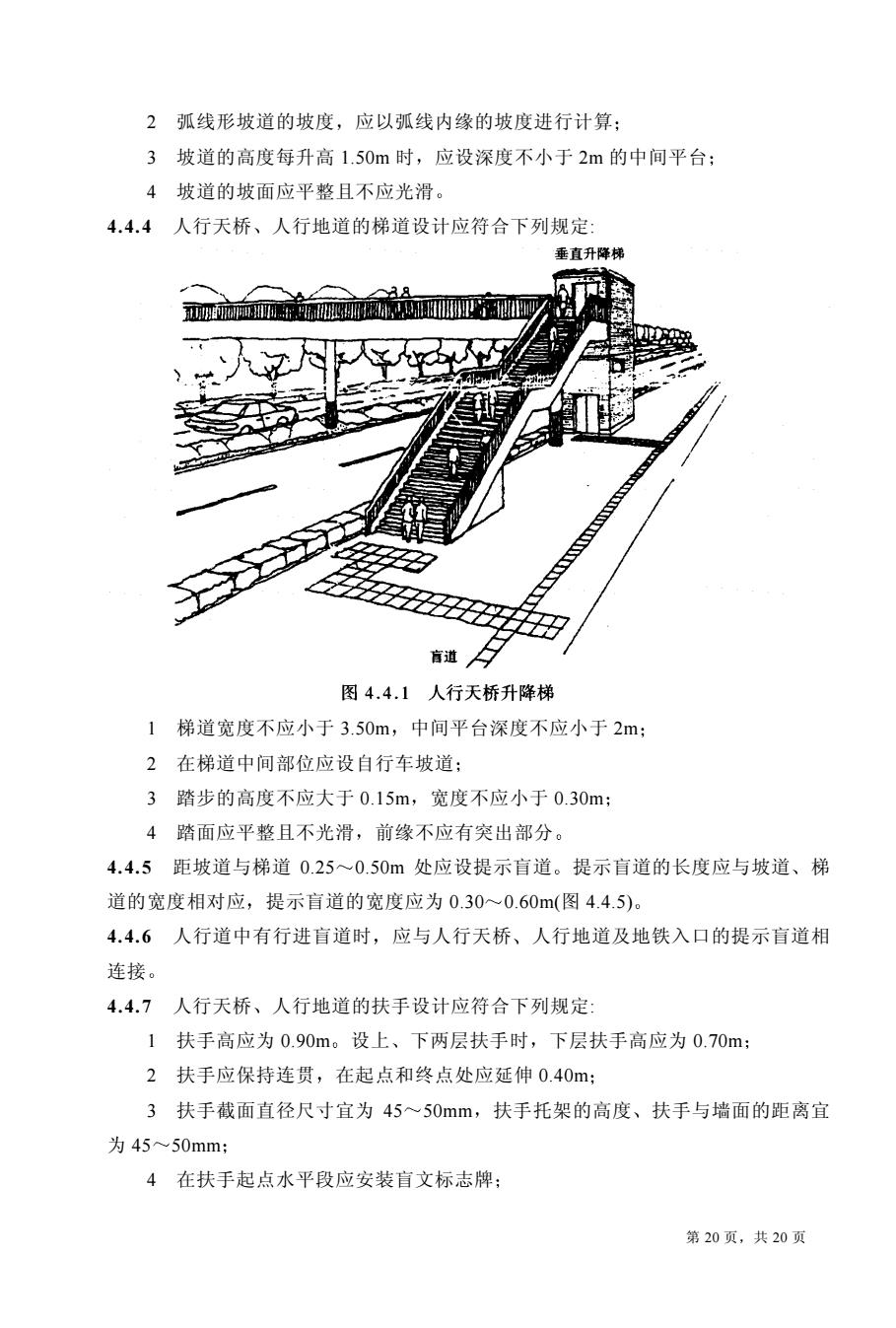

2弧线形坡道的坡度，应以弧线内缘的坡度进行计算； 3坡道的高度每升高1.50m时，应设深度不小于2m的中间平台； 4坡道的坡面应平整且不应光滑。 4.4.4人行天桥、人行地道的梯道设计应符合下列规定： 垂直升降梯 a38 道 图4.4.1人行天桥升降梯 1梯道宽度不应小于3.50m,中间平台深度不应小于2m; 2在梯道中间部位应设自行车坡道； 3踏步的高度不应大于0.15m,宽度不应小于0.30m; 4踏面应平整且不光滑，前缘不应有突出部分。 4.4.5距坡道与梯道0.250.50m处应设提示盲道。提示盲道的长度应与坡道、梯 道的宽度相对应，提示盲道的宽度应为0.30~0.60m(图4.4.5)。 4.4.6人行道中有行进盲道时，应与人行天桥、人行地道及地铁入口的提示盲道相 连接。 4.4.7人行天桥、人行地道的扶手设计应符合下列规定： 1扶手高应为0.90m。设上、下两层扶手时，下层扶手高应为0.70m; 2扶手应保持连贯，在起点和终点处应延伸0.40m: 3扶手截面直径尺寸宜为45~50mm,扶手托架的高度、扶手与墙面的距离宜 为45~50mm; 4在扶手起点水平段应安装盲文标志牌： 第20页，共20页
第 20 页 共 20 页 @ 中国建筑资讯网 www.sinoaec.com 城市道路 和建筑物 无 障 碍设计规范 资料编号 JGJ 50—2001 J 114—2001 @ 2 弧线形坡道的坡度 应以弧线内缘的坡度进行计算 3 坡道的高度每升高 1.50m 时 应设深度不小于 2m 的中间平台 4 坡道的坡面应平整且不应光滑 4.4.4 人行天桥 人行地道的梯道设计应符合下列规定: 1 梯道宽度不应小于 3.50m 中间平台深度不应小于 2m 2 在梯道中间部位应设自行车坡道 3 踏步的高度不应大于 0.15m 宽度不应小于 0.30m 4 踏面应平整且不光滑 前缘不应有突出部分 4.4.5 距坡道与梯道 0.25 0.50m 处应设提示盲道 提示盲道的长度应与坡道 梯 道的宽度相对应 提示盲道的宽度应为 0.30 0.60m(图 4.4.5) 4.4.6 人行道中有行进盲道时 应与人行天桥 人行地道及地铁入口的提示盲道相 连接 4.4.7 人行天桥 人行地道的扶手设计应符合下列规定: 1 扶手高应为 0.90m 设上 下两层扶手时 下层扶手高应为 0.70m 2 扶手应保持连贯 在起点和终点处应延伸 0.40m 3 扶手截面直径尺寸宜为 45 50mm 扶手托架的高度 扶手与墙面的距离宜 为 45 50mm 4 在扶手起点水平段应安装盲文标志牌
