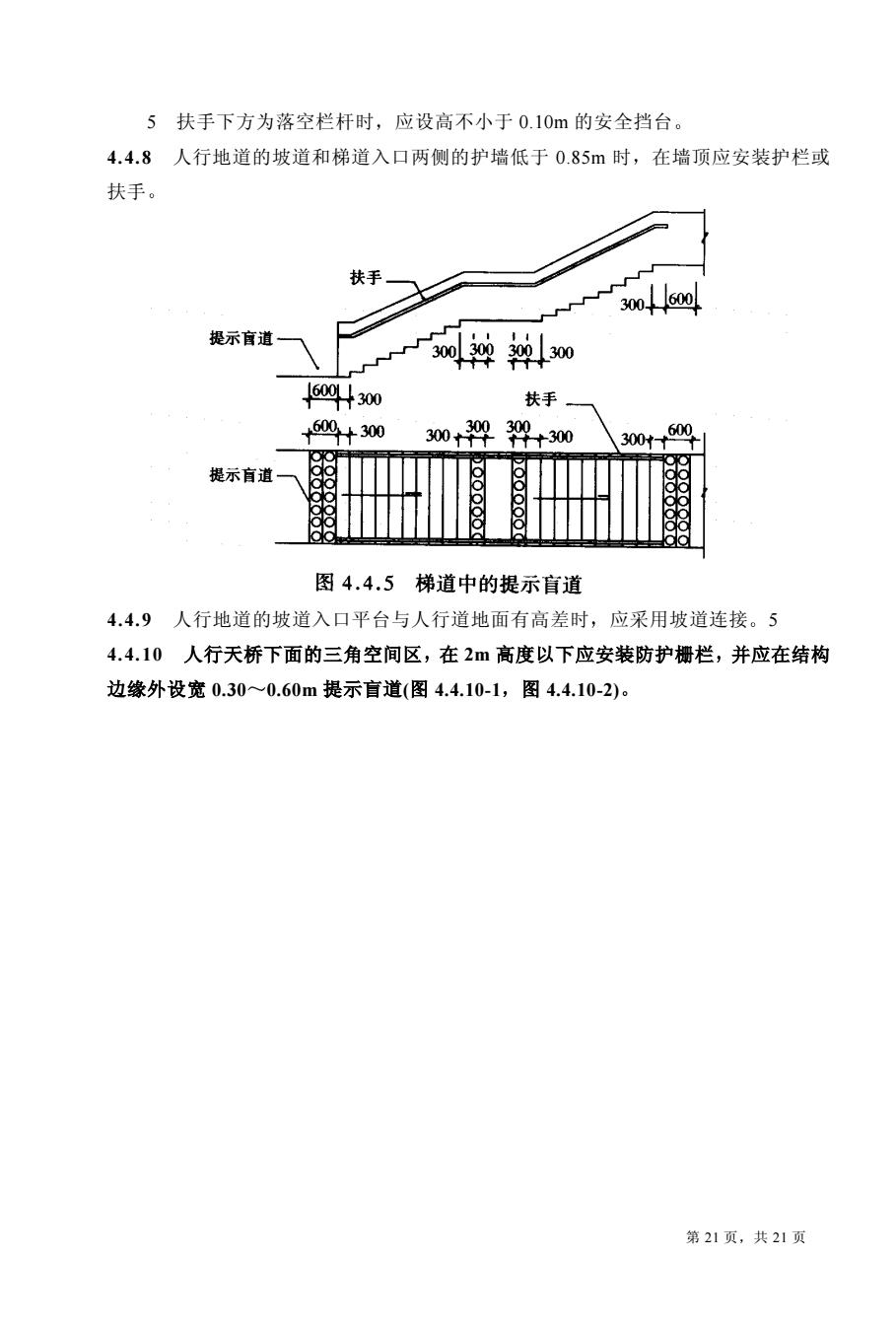

5扶手下方为落空栏杆时，应设高不小于0.10m的安全挡台。 4.4.8人行地道的坡道和梯道入口两侧的护墙低于0.85m时，在墙顶应安装护栏或 扶手。 扶手 300604 600+300 扶手 +600+300 3004304+30 3001600 提示盲道 ● do 图4.4.5梯道中的提示盲道 4.4.9人行地道的坡道入口平台与人行道地面有高差时，应采用坡道连接。5 4.4.10人行天桥下面的三角空间区，在2m高度以下应安装防护栅栏，并应在结构 边缘外设宽0.30~0.60m提示盲道（图4.4.10-1，图4.4.10-2）。 第21页，共21页
第 21 页 共 21 页 @ 中国建筑资讯网 www.sinoaec.com 城市道路 和建筑物 无 障 碍设计规范 资料编号 JGJ 50—2001 J 114—2001 @ 5 扶手下方为落空栏杆时 应设高不小于 0.10m 的安全挡台 4.4.8 人行地道的坡道和梯道入口两侧的护墙低于 0.85m 时 在墙顶应安装护栏或 扶手 4.4.9 人行地道的坡道入口平台与人行道地面有高差时 应采用坡道连接 5 4.4.10 人行天桥下面的三角空间区 在 2m 高度以下应安装防护栅栏 并应在结构 边缘外设宽 0.30 0.60m 提示盲道(图 4.4.10-1 图 4.4.10-2)

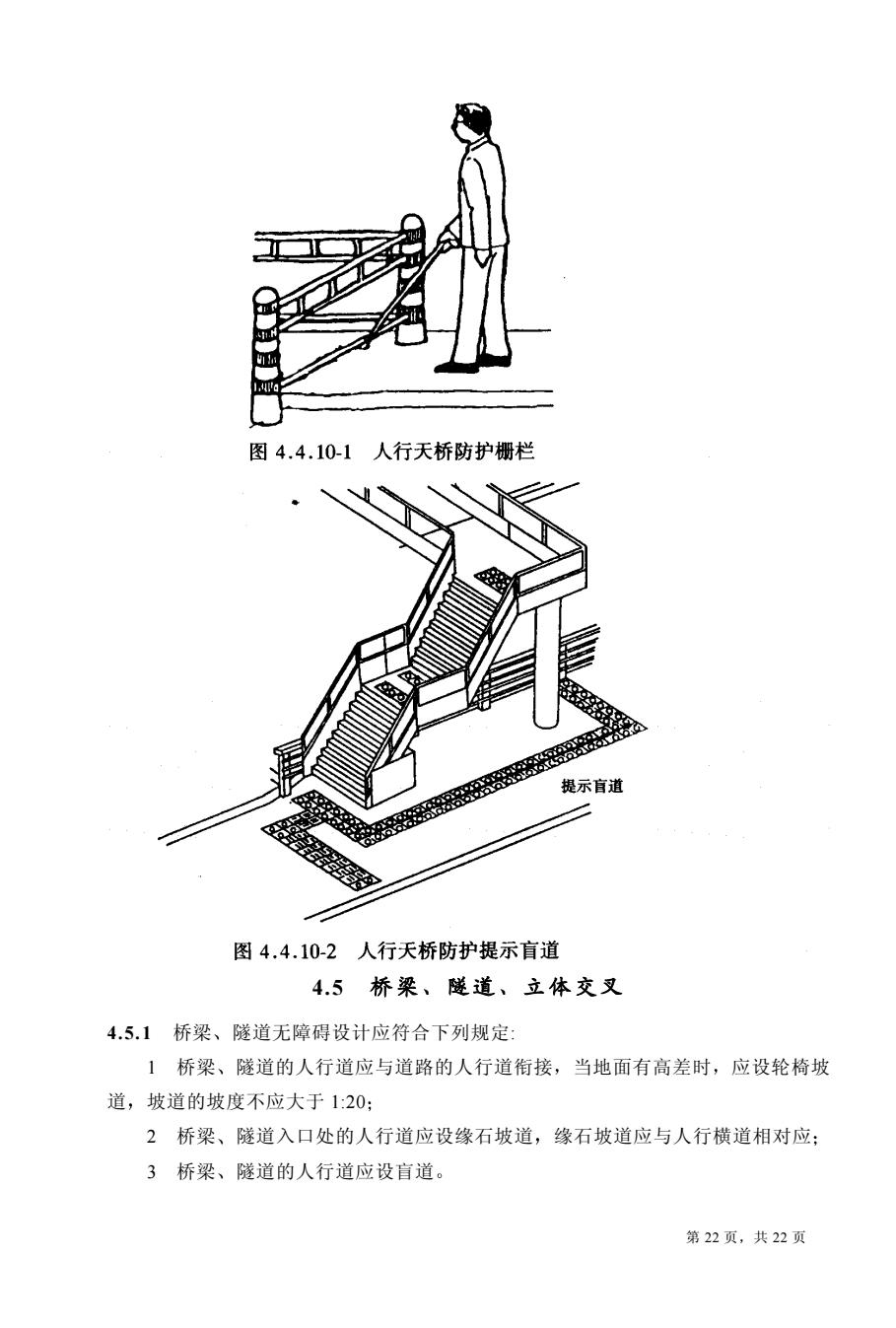

图4.4.10-1人行天桥防护栅栏 提示盲道 图4.4.10-2人行天桥防护提示盲道 4.5桥梁、隧道、立体交叉 4.5.1桥梁、隧道无障碍设计应符合下列规定 1桥梁、隧道的人行道应与道路的人行道衔接，当地面有高差时，应设轮椅坡 道，坡道的坡度不应大于1：20； 2桥梁、隧道入口处的人行道应设缘石坡道，缘石坡道应与人行横道相对应： 3桥梁、隧道的人行道应设盲道。 第22页，共22页
第 22 页 共 22 页 @ 中国建筑资讯网 www.sinoaec.com 城市道路 和建筑物 无 障 碍设计规范 资料编号 JGJ 50—2001 J 114—2001 @ 4.5 桥梁 隧道 立体交叉 4.5.1 桥梁 隧道无障碍设计应符合下列规定: 1 桥梁 隧道的人行道应与道路的人行道衔接 当地面有高差时 应设轮椅坡 道 坡道的坡度不应大于 1:20 2 桥梁 隧道入口处的人行道应设缘石坡道 缘石坡道应与人行横道相对应 3 桥梁 隧道的人行道应设盲道

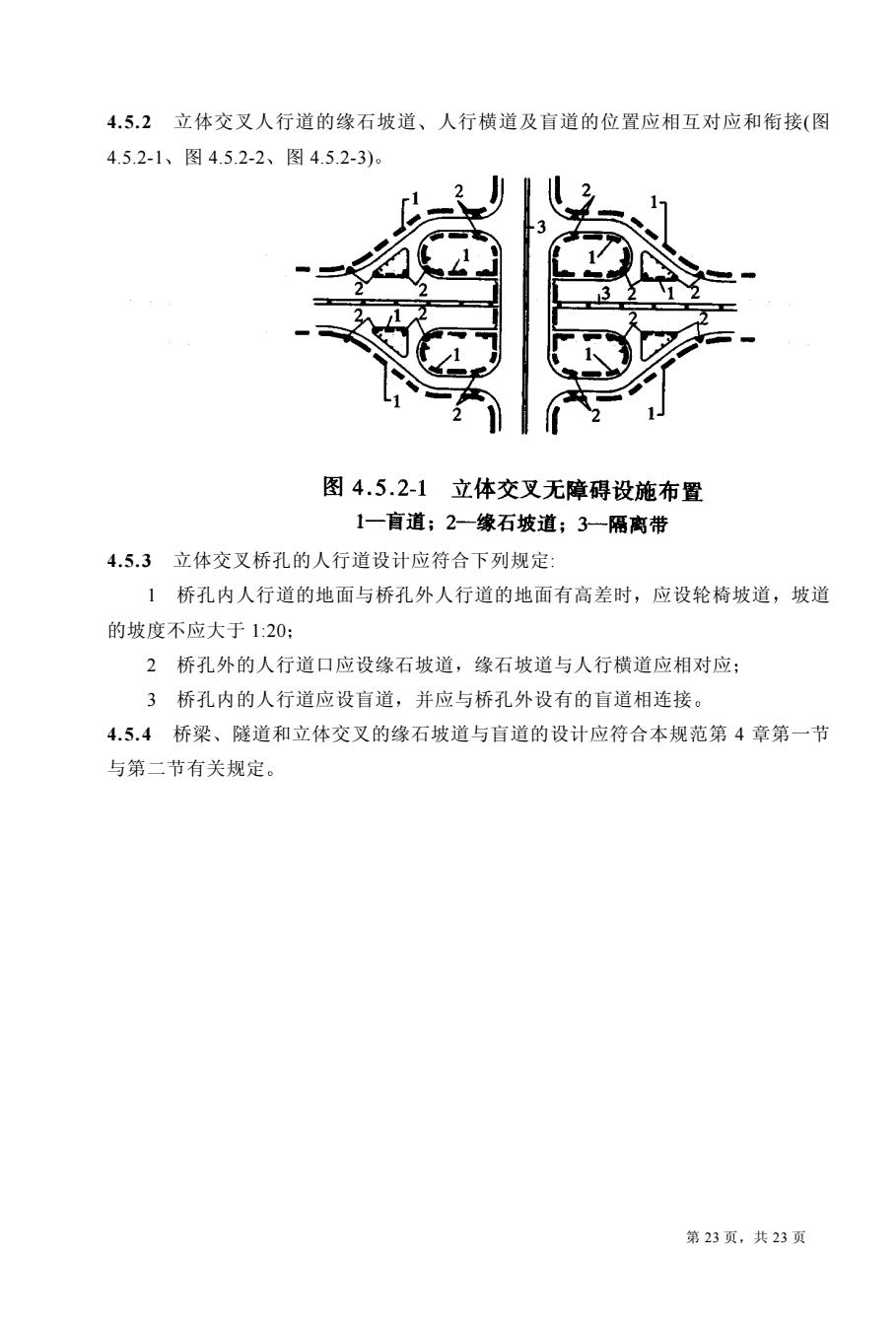

4.5.2立体交叉人行道的缘石坡道、人行横道及盲道的位置应相互对应和衔接（图 4.5.2-1、图4.5.2-2、图4.5.2-3) 图4.5.2-1立体交叉无障碍设施布置 1一盲道；2一缘石坡道；3一隔离带 4.5.3立体交叉桥孔的人行道设计应符合下列规定： 1桥孔内人行道的地面与桥孔外人行道的地面有高差时，应设轮椅坡道，坡道 的坡度不应大于1：20： 2桥孔外的人行道口应设缘石坡道，缘石坡道与人行横道应相对应： 3桥孔内的人行道应设盲道，并应与桥孔外设有的盲道相连接。 4.5.4桥梁、隧道和立体交叉的缘石坡道与盲道的设计应符合本规范第4章第一节 与第二节有关规定。 第23页，共23页
第 23 页 共 23 页 @ 中国建筑资讯网 www.sinoaec.com 城市道路 和建筑物 无 障 碍设计规范 资料编号 JGJ 50—2001 J 114—2001 @ 4.5.2 立体交叉人行道的缘石坡道 人行横道及盲道的位置应相互对应和衔接(图 4.5.2-1 图 4.5.2-2 图 4.5.2-3) 4.5.3 立体交叉桥孔的人行道设计应符合下列规定: 1 桥孔内人行道的地面与桥孔外人行道的地面有高差时 应设轮椅坡道 坡道 的坡度不应大于 1:20 2 桥孔外的人行道口应设缘石坡道 缘石坡道与人行横道应相对应 3 桥孔内的人行道应设盲道 并应与桥孔外设有的盲道相连接 4.5.4 桥梁 隧道和立体交叉的缘石坡道与盲道的设计应符合本规范第 4 章第一节 与第二节有关规定
图4.5.2-2立体交叉中非机动 车道的无障碍设施 1一盲道；2一缘石坡道 图4.5.2-3菱形立交中无障碍设施布置 1一缘石坡道；2一盲道；3一桥下 盲道；4一辅路；5一人行横道 第24页，共24页
第 24 页 共 24 页 @ 中国建筑资讯网 www.sinoaec.com 城市道路 和建筑物 无 障 碍设计规范 资料编号 JGJ 50—2001 J 114—2001 @
5建筑物无障碍实施范围 5.1公共建筑 5.1.1办公、科研建筑进行无障碍设计的范围应符合表5.1.1的规定。 表5.1.1 无障碍设计的范围 建 筑类别 设计部位 1.建筑基地（人行通路、停车车位） 办 2.建筑入口、入口平台及门 公 ·各级政府办公建筑 3.水平与垂直交通 ·各级司法部门建筑 4.接待用房（一般接待室、贵宾接待室） 科 ·企、事业办公建筑 5.公共用房（会议室、报告厅、审判厅 研 ·各类科研建筑 等) 建 其他招商、办公、社区服务建筑 6.公共厕所 筑 7服务台、公共电话、饮水器等相应设 施 注：县级及县级以上的政府机关与司法部门，必须设无障碍专用厕所。 5.1.2商业、服务建筑进行无障碍设计的范围应符合表5.1.2的规定。 表5.1.2 无障碍设计的范围 建筑类别 设计部位 商 1.建筑入口及门 业 ·百货商店、综合商场建筑 2.水平与垂直交通 ·自选超市、菜市场类建筑 建 3普通营业区、自选营业区 筑 ·餐馆、饮食店、食品店建筑 4.饮食厅、游乐用房 5.顾客休息与服务用房 ·金融、邮电建筑 服 6.公共厕所、公共浴室 ·招待所、培训中心建筑 务 ·宾馆、饭店·旅馆 7宾馆、饭店、招待所的公共部分与客房部 建 分 筑 ·洗浴、美容美发建筑 8总服务台、业务台、取款机、查询台、结算 ·殡仪馆建筑等 通道、公用电话、饮水器、停车车位等相应设施 注：1.商业与服务建筑的入口宜设无障碍入口。 2.设有公共厕所的大型商业与服务建筑，必须设无障碍专用厕所。 3.有楼层的大型商业与服务建筑应设无障碍电梯。 5.1.3文化、纪念建筑进行无障碍设计的范围应符合表5.1.3的规定。 第25页，共25页
第 25 页 共 25 页 @ 中国建筑资讯网 www.sinoaec.com 城市道路 和建筑物 无 障 碍设计规范 资料编号 JGJ 50—2001 J 114—2001 @ 5 建筑物无障碍实施范围 5.1 公共建筑 5.1.1 办公 科研建筑进行无障碍设计的范围应符合表 5.1.1 的规定 表 5.1.1 无障碍设计的范围 建 筑 类 别 设 计 部 位 办 公 科 研 建 筑 各级政府办公建筑 各级司法部门建筑 企 事业办公建筑 各类科研建筑 其他招商 办公 社区服务建筑 1.建筑基地 人行通路 停车车位 2.建筑入口 入口平台及门 3.水平与垂直交通 4.接待用房(一般接待室 贵宾接待室) 5.公共用房(会议室 报告厅 审判厅 等) 6.公共厕所 7.服务台 公共电话 饮水器等相应设 施 注 县级及县级以上的政府机关与司法部门 必须设无障碍专用厕所 5.1.2 商业 服务建筑进行无障碍设计的范围应符合表 5.1.2 的规定 表 5.1.2 无障碍设计的范围 建 筑 类 别 设 计 部 位 商 业 建 筑 百货商店 综合商场建筑 自选超市 菜市场类建筑 餐馆 饮食店 食品店建筑 服 务 建 筑 金融 邮电建筑 招待所 培训中心建筑 宾馆 饭店 旅馆 洗浴 美容美发建筑 殡仪馆建筑等 1.建筑入口及门 2.水平与垂直交通 3.普通营业区 自选营业区 4.饮食厅 游乐用房 5.顾客休息与服务用房 6.公共厕所 公共浴室 7.宾馆 饭店 招待所的公共部分与客房部 分 8.总服务台 业务台 取款机 查询台 结算 通道 公用电话 饮水器 停车车位等相应设施 注 1.商业与服务建筑的入口宜设无障碍入口 2.设有公共厕所的大型商业与服务建筑 必须设无障碍专用厕所 3.有楼层的大型商业与服务建筑应设无障碍电梯 5.1.3 文化 纪念建筑进行无障碍设计的范围应符合表 5.1.3 的规定
