4城市道路无障碍设计 4.1缘石坡道 4.1.1缘石坡道设计应符合下列规定： 1人行道的各种路口必须设缘石坡道； 2缘石坡道应设在人行道的范围内，并应与人行横道相对应； 3缘石坡道可分为单面坡缘石坡道和三面坡缘石坡道； 4缘石坡道的坡面应平整，且不应光滑； 5缘石坡道下口高出车行道的地面不得大于20mm。 4.1.2单面坡缘石坡道设计应符合下列规定： 1单面坡缘石坡道可采用方形、长方形或扇形； 2方形、长方形单面坡缘石坡道应与人行道的宽度相对应（图4.1.2-1，图4.1.2-2， 图4.1.2-3)： 人行道 ≤1：20 ≤1：20 20 人行横道 图4.1.2-1交叉路口单面坡缘石坡道 3扇形单面坡缘石坡道下口宽度不应小于1.50m(图4.1.2-4)： 4设在道路转角处单面坡缘石坡道上口宽度不宜小于2.00m(图4.1.2-5)： 第11页，共11页
第 11 页 共 11 页 @ 中国建筑资讯网 www.sinoaec.com 城市道路 和建筑物 无 障 碍设计规范 资料编号 JGJ 50—2001 J 114—2001 @ 4 城市道路无障碍设计 4.1 缘 石 坡 道 4.1.1 缘石坡道设计应符合下列规定: 1 人行道的各种路口必须设缘石坡道 2 缘石坡道应设在人行道的范围内 并应与人行横道相对应 3 缘石坡道可分为单面坡缘石坡道和三面坡缘石坡道 4 缘石坡道的坡面应平整 且不应光滑 5 缘石坡道下口高出车行道的地面不得大于 20mm 4.1.2 单面坡缘石坡道设计应符合下列规定: 1 单面坡缘石坡道可采用方形 长方形或扇形 2 方形 长方形单面坡缘石坡道应与人行道的宽度相对应(图 4.1.2-1 图 4.1.2-2 图 4.1.2-3) 3 扇形单面坡缘石坡道下口宽度不应小于 1.50m(图 4.1.2-4) 4 设在道路转角处单面坡缘石坡道上口宽度不宜小于 2.00m(图 4.1.2-5)

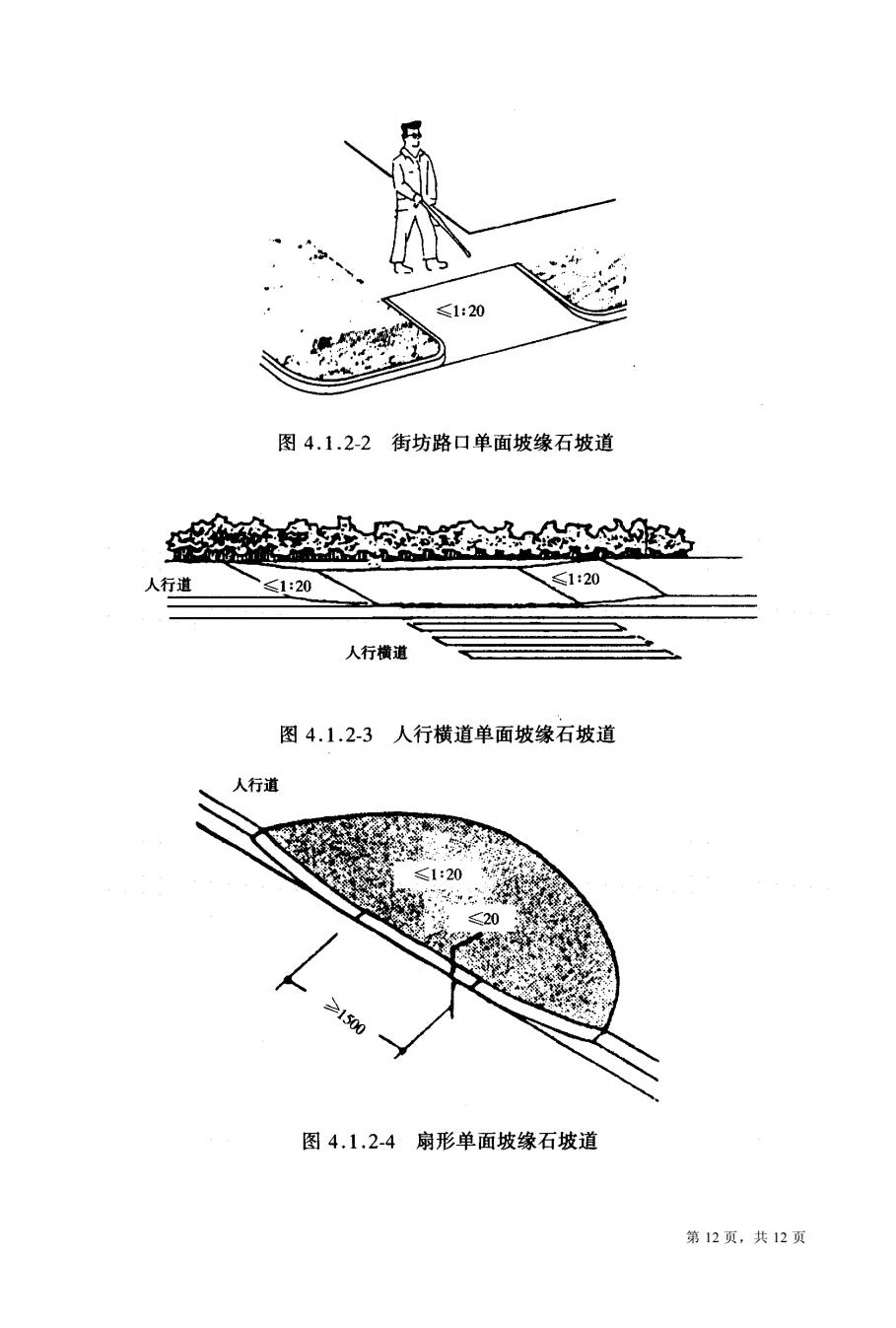

≤1：20 图4.1.2-2街坊路口单面坡缘石坡道 人行道 ≤1：20 ≤1：20 人行横道 图4.1.2-3人行横道单面坡缘石坡道 人行道 ≤1：20 ≤20 ≥1500 图4.1.2-4扇形单面坡缘石坡道 第12页，共12页
第 12 页 共 12 页 @ 中国建筑资讯网 www.sinoaec.com 城市道路 和建筑物 无 障 碍设计规范 资料编号 JGJ 50—2001 J 114—2001 @
人行道 ≤1：20 ≥2000 图4.1.2-5转角处单面直线缘石坡道 5单面坡缘石坡道的坡度不应大于1：20。 4.1.3三面坡缘石坡道设计应符合下列规定： 1三面坡缘石坡道的正面坡道宽度不应小于1.20m(图4.1.3)： 人行道 /≥1200-/ ≤20 图4.1.3三面坡缘石坡道 2三面坡缘石坡道的正面及侧面的坡度不应大于1：12（图4.1.3）。 4.2盲 道 4.2.1盲道设计应符合下列规定： 1人行道设置的盲道位置和走向，应方便视残者安全行走和顺利到达无障碍设 第13页，共13页
第 13 页 共 13 页 @ 中国建筑资讯网 www.sinoaec.com 城市道路 和建筑物 无 障 碍设计规范 资料编号 JGJ 50—2001 J 114—2001 @ 5 单面坡缘石坡道的坡度不应大于 1:20 4.1.3 三面坡缘石坡道设计应符合下列规定: 1 三面坡缘石坡道的正面坡道宽度不应小于 1.20m(图 4.1.3) 2 三面坡缘石坡道的正面及侧面的坡度不应大于 1:12(图 4.1.3) 4.2 盲 道 4.2.1 盲道设计应符合下列规定: 1 人行道设置的盲道位置和走向 应方便视残者安全行走和顺利到达无障碍设

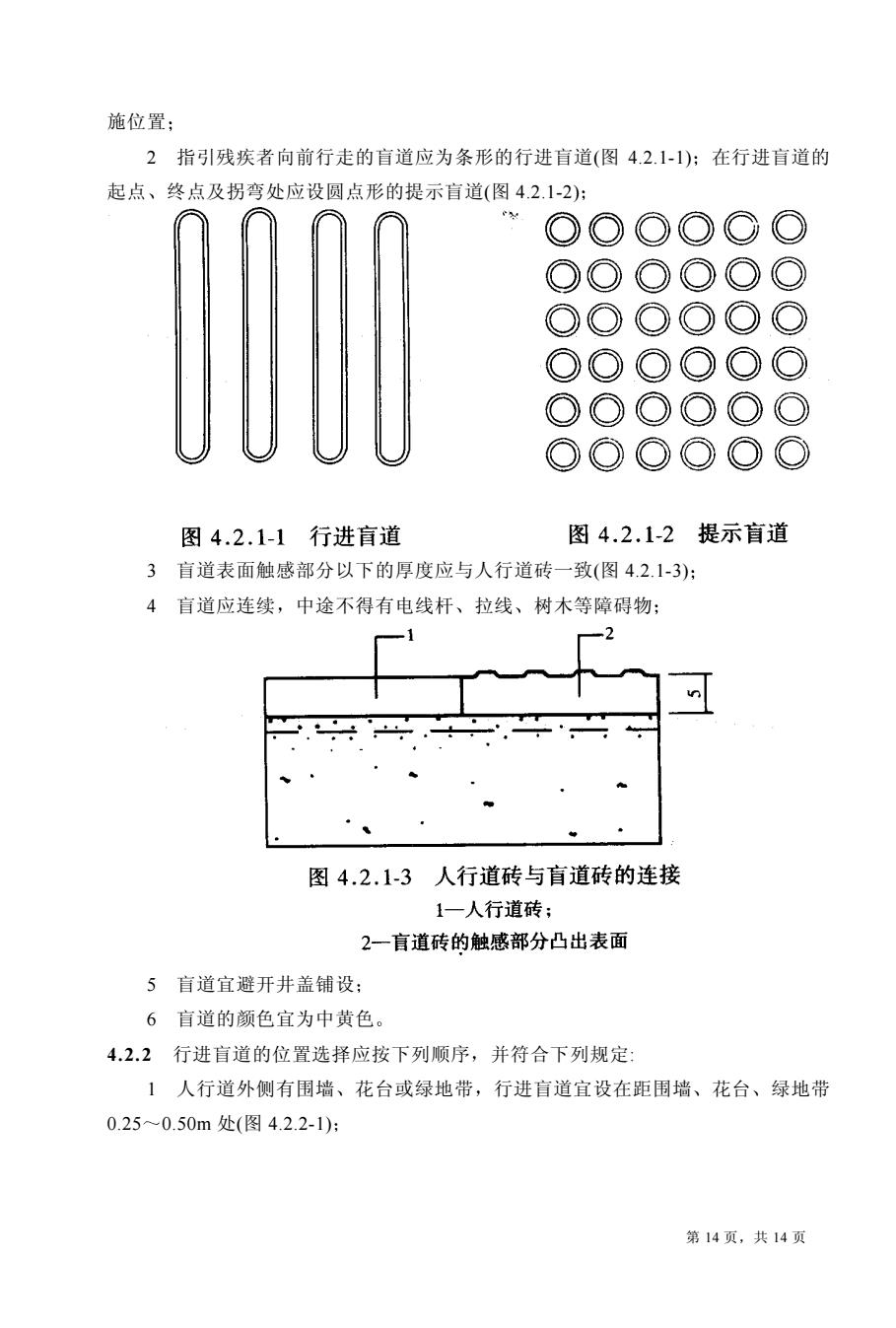

施位置； 2指引残疾者向前行走的盲道应为条形的行进盲道（图4.2.1-1）：在行进盲道的 起点、终点及拐弯处应设圆点形的提示盲道（图4.2.1-2）： ○○ ○( ○ ○( ○ ○○○○○ 图4.2.1-1行进盲道 图4.2.1-2提示盲道 3盲道表面触感部分以下的厚度应与人行道砖一致（图4.2.1-3）： 4盲道应连续，中途不得有电线杆、拉线、树木等障碍物： 图4.2.1-3 人行道砖与盲道砖的连接 1一人行道砖； 2一盲道砖的触感部分凸出表面 5盲道宜避开井盖铺设； 6盲道的颜色宜为中黄色。 4.2.2行进盲道的位置选择应按下列顺序，并符合下列规定 1人行道外侧有围墙、花台或绿地带，行进盲道宜设在距围墙、花台、绿地带 0.25~0.50m处（图4.2.2-1）： 第14页，共14页
第 14 页 共 14 页 @ 中国建筑资讯网 www.sinoaec.com 城市道路 和建筑物 无 障 碍设计规范 资料编号 JGJ 50—2001 J 114—2001 @ 施位置 2 指引残疾者向前行走的盲道应为条形的行进盲道(图 4.2.1-1) 在行进盲道的 起点 终点及拐弯处应设圆点形的提示盲道(图 4.2.1-2) 3 盲道表面触感部分以下的厚度应与人行道砖一致(图 4.2.1-3) 4 盲道应连续 中途不得有电线杆 拉线 树木等障碍物 5 盲道宜避开井盖铺设 6 盲道的颜色宜为中黄色 4.2.2 行进盲道的位置选择应按下列顺序 并符合下列规定: 1 人行道外侧有围墙 花台或绿地带 行进盲道宜设在距围墙 花台 绿地带 0.25 0.50m 处(图 4.2.2-1)

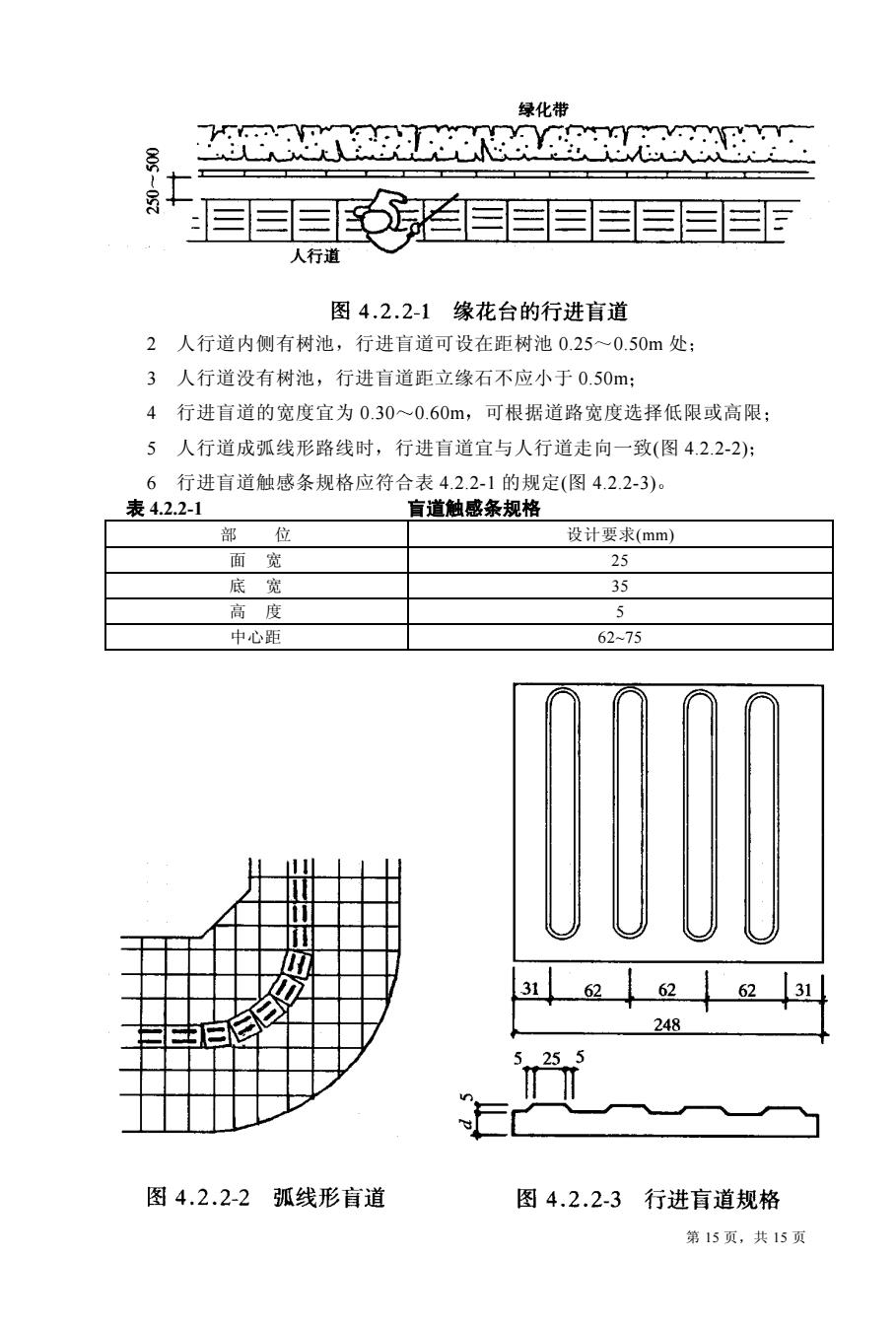

绿化带 人行道 图4.2.2-1缘花台的行进盲道 2人行道内侧有树池，行进盲道可设在距树池0.25~0.50m处； 3人行道没有树池，行进盲道距立缘石不应小于0.50m: 4行进盲道的宽度宜为0.30~0.60m,可根据道路宽度选择低限或高限： 人行道成弧线形路线时，行进盲道宜与人行道走向一致（图4.2.2-2）： 6 行进盲道触感条规格应符合表4.2.2-1的规定（图4.2.2-3）。 表4.2.2-1 盲道触感条规格 部 位 设计要求(mm) 面宽 25 底宽 35 高度 5 中心距 62-75 31 62 62 31 248 255 图4.2.2-2 弧线形盲道 图4.2.2-3行进盲道规格 第15页，共15页
第 15 页 共 15 页 @ 中国建筑资讯网 www.sinoaec.com 城市道路 和建筑物 无 障 碍设计规范 资料编号 JGJ 50—2001 J 114—2001 @ 2 人行道内侧有树池 行进盲道可设在距树池 0.25 0.50m 处 3 人行道没有树池 行进盲道距立缘石不应小于 0.50m 4 行进盲道的宽度宜为 0.30 0.60m 可根据道路宽度选择低限或高限 5 人行道成弧线形路线时 行进盲道宜与人行道走向一致(图 4.2.2-2) 6 行进盲道触感条规格应符合表 4.2.2-1 的规定(图 4.2.2-3) 表 4.2.2-1 盲道触感条规格 部 位 设计要求(mm) 面 宽 25 底 宽 35 高 度 5 中心距 62~75
