1Cs65.020.20 B05注： 备案号：48651-2016 DBI1 北 京 市 地 方 标准 DB11/T281一2015 代替DB11/T281-2005 屋顶绿化规范 specification for roof greening 2105-12-30发布 2016-04-01实施 北京市质量技术监督局 发布
注： ICS 65.020.20 B 05 备案号：48651-2016 DB11 北 京 市 地 方 标 准 DB11/T 281—2015 代替 DB11/T 281-2005 屋顶绿化规范 specification for roof greening 2105 - 12 - 30 发布 2016 - 04 - 01 实施 北京市质量技术监督局 发 布

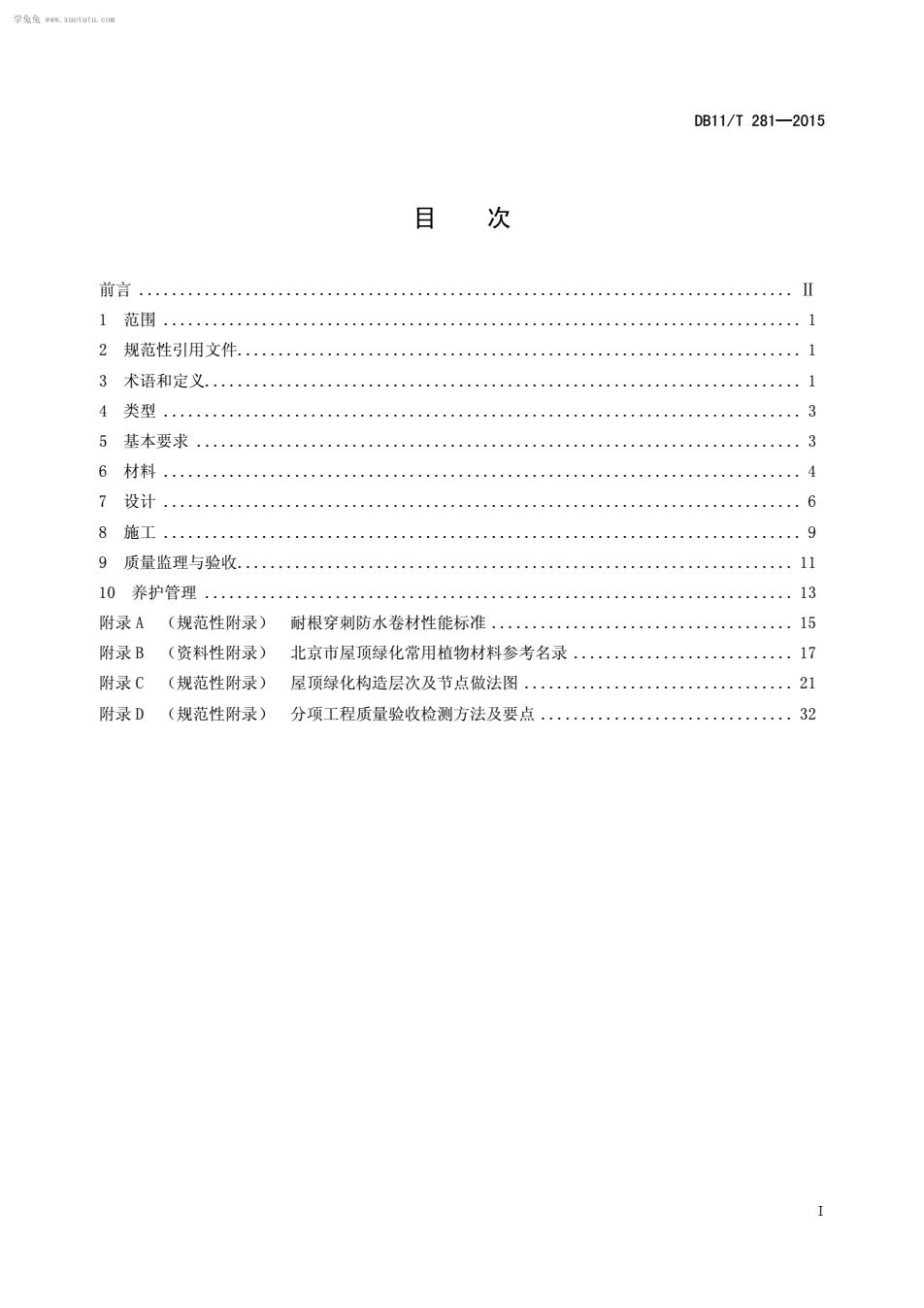

DB11/T281-2015 目 次 前言 1范围.... 1 2规范性引用文件. 1 3术语和定义... …1 4类型.. 3 5基本要求 3 6材料 ……4 7设计 6 8施工 9质量监理与验收.…… 11 10养护管理 .13 附录A(规范性附录)耐根穿刺防水卷材性能标准..。 15 附录B(资料性附录)北京市屋顶绿化常用植物材料参考名录....· 17 附录C (规范性附录) 屋顶绿化构造层次及节点做法图......21 附录D(规范性附录) 分项工程质量验收检测方法及要点。 32
DB11/T 281—2015 I 目 次 前言 ................................................................................ Ⅱ 1 范围 .............................................................................. 1 2 规范性引用文件 ..................................................................... 1 3 术语和定义......................................................................... 1 4 类型 .............................................................................. 3 5 基本要求 .......................................................................... 3 6 材料 .............................................................................. 4 7 设计 .............................................................................. 6 8 施工 .............................................................................. 9 9 质量监理与验收 .................................................................... 11 10 养护管理 ........................................................................ 13 附录 A （规范性附录） 耐根穿刺防水卷材性能标准 ..................................... 15 附录 B （资料性附录） 北京市屋顶绿化常用植物材料参考名录 ........................... 17 附录 C （规范性附录） 屋顶绿化构造层次及节点做法图 ................................. 21 附录 D （规范性附录） 分项工程质量验收检测方法及要点 ............................... 32 学兔兔 www.xuetutu.com
学免兔xuetutu.co DB11/T281—2015 前 言 本标准代替并废止DB11/T281一2005《屋顶绿化规范》。 本标准与DB11/T281一2005相比除编辑性修改以外，主要技术内容变化如下： 一细化了不同屋顶类型结构及节点设计的相关内容： 一调整了屋顶绿化种植基质、植物材料等的种类和应用： 一改进了屋顶结构层施工技术，增加了耐根穿刺防水检测技术及工程监理验收相关内容。 本标准按照GB/T1.1一2009给出的规则起草。 本标准由北京市园林绿化局提出并归口。 本标准由北京市园林绿化局组织实施。 本标准主要起草单位：北京市园林科学研究院。 本标准参编单位：北京科实园林工程设计所、北京屋顶绿化协会、北京市花木有限公司、北京市首 发天人生态景观有限公司、北京丽泓世嘉屋顶绿化科技有限公司、北京东方雨虹防水材料有限公司、景 天下（北京）园林市政工程有限公司、北京市朝阳区园林绿化局、北京市东城区园林绿化局、北京市西 城区园林绿化局、北京市海淀区园林绿化局、北京市丰台区园林绿化局、北京市通州区园林绿化局、北 京市大兴区园林绿化局。 本标准主要起草人：韩丽莉、李延明、杨志华、谭天鹰、揭俊、王月宾、刘婷婷、张兰年、张先哲、 王英宇、关超、马丽亚、赵春荣、尚华胜、杜伟宁、单进、马路遥、李泽卿、苏艺、刘剑、李艳、杨子 沛、旷小满、王仕豪、褚玉红、张爱清、申建东、彭博、张小龙、李丽、王艳龙、邢晓燕、张树玲、张 瑞平、刘永光、何立楼、姜立文。 本标准所代替标准的历次版本发布情况为： —DB11/T281-2005
DB11/T 281—2015 II 前 言 本标准代替并废止DB11/T 281—2005《屋顶绿化规范》。 本标准与DB11/T 281—2005相比除编辑性修改以外，主要技术内容变化如下： ——细化了不同屋顶类型结构及节点设计的相关内容； ——调整了屋顶绿化种植基质、植物材料等的种类和应用； ——改进了屋顶结构层施工技术，增加了耐根穿刺防水检测技术及工程监理验收相关内容。 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由北京市园林绿化局提出并归口。 本标准由北京市园林绿化局组织实施。 本标准主要起草单位：北京市园林科学研究院。 本标准参编单位：北京科实园林工程设计所、北京屋顶绿化协会、北京市花木有限公司、北京市首 发天人生态景观有限公司、北京丽泓世嘉屋顶绿化科技有限公司、北京东方雨虹防水材料有限公司、景 天下（北京）园林市政工程有限公司、北京市朝阳区园林绿化局、北京市东城区园林绿化局、北京市西 城区园林绿化局、北京市海淀区园林绿化局、北京市丰台区园林绿化局、北京市通州区园林绿化局、北 京市大兴区园林绿化局。 本标准主要起草人：韩丽莉、李延明、杨志华、谭天鹰、揭俊、王月宾、刘婷婷、张兰年、张先哲、 王英宇、关超、马丽亚、赵春荣、尚华胜、杜伟宁、单进、马路遥、李泽卿、苏艺、刘剑、李艳、杨子 沛、旷小满、王仕豪、褚玉红、张爱清、申建东、彭博、张小龙、李丽、王艳龙、邢晓燕、张树玲、张 瑞平、刘永光、何立楼、姜立文。 本标准所代替标准的历次版本发布情况为： ——DB11/T 281—2005。 学兔兔 www.xuetutu.com
DB11/T281—2015 屋顶绿化规范 1范围 本标准规定了屋顶绿化的类型、基本要求、材料、设计、施工、质量监理与验收以及养护管理方面 的内容。 本标准适用于北京地区新建及既有建筑、构筑物屋顶的绿化。 2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB16895.27低压电气装置第7-705部分：特殊装置或场所的要求农业和园艺设施 GB50009一2012建筑结构荷载规范 GB50057建筑物防雷设计规范 GB/T50085喷灌工程技术规范 GB50207屋面工程质量验收规范 GB50268给水排水管道工程施工及验收规程 GB/T50319建设工程监理规范 GB50345屋面工程技术规范 GB/T50485微灌工程技术规范 JGJ16民用建筑电气设计规范 JGJ80建筑施工高处作业安全技术规范 JGJ155一2013种植屋面工程技术规程 JGJ/T316单层防水卷材屋面工程技术规程 DB11/T211城市园林绿化用植物材料木本苗 DB11/T212园林绿化工程施工及验收规范 DB11/T213一2014城镇绿地养护管理规范 DB11/T245园林绿化工程监理规程 3术语和定义 下列术语和定义适用于本文件。 3.1 屋顶绿化roof greening 在高出地面以上，底部及周边不与自然土层相连接的各类建筑物、构筑物等的顶部以及天台、露台 上的绿化
DB11/T 281—2015 1 屋顶绿化规范 1 范围 本标准规定了屋顶绿化的类型、基本要求、材料、设计、施工、质量监理与验收以及养护管理方面 的内容。 本标准适用于北京地区新建及既有建筑、构筑物屋顶的绿化。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 16895.27 低压电气装置 第7-705部分:特殊装置或场所的要求 农业和园艺设施 GB 50009—2012 建筑结构荷载规范 GB 50057 建筑物防雷设计规范 GB/T 50085 喷灌工程技术规范 GB 50207 屋面工程质量验收规范 GB 50268 给水排水管道工程施工及验收规程 GB/T 50319 建设工程监理规范 GB 50345 屋面工程技术规范 GB/T 50485 微灌工程技术规范 JGJ 16 民用建筑电气设计规范 JGJ 80 建筑施工高处作业安全技术规范 JGJ 155—2013 种植屋面工程技术规程 JGJ/T 316 单层防水卷材屋面工程技术规程 DB11/T 211 城市园林绿化用植物材料木本苗 DB11/T 212 园林绿化工程施工及验收规范 DB11/T 213—2014 城镇绿地养护管理规范 DB11/T 245 园林绿化工程监理规程 3 术语和定义 下列术语和定义适用于本文件。 3.1 屋顶绿化 roof greening 在高出地面以上，底部及周边不与自然土层相连接的各类建筑物、构筑物等的顶部以及天台、露台 上的绿化。 学兔兔 www.xuetutu.com
学免免，xuetutu.c DB11/T281-2015 3.2 花园式屋顶绿化intensive roof greening 屋顶种植荷载不小于3.OkN/m,利用小型乔木、灌木和草坪、地被植物进行植物配置，设置园路、 座椅和园林小品等，提供一定的游览和休憩活动空间的绿化。 3.3 简单式屋顶绿化extensive roof greening 屋顶种植荷载不小于1.0kN/m,利用地被植物或低矮灌木进行植物配置，不设置园林小品等设施， 一般不允许非维修人员进入的绿化。 3.4 种植容器planting container 预先种植好植物，方便组合并能快速拼装的贮存器。 3.5 永久荷载permanent load 在结构使用期间，其值不随时间变化，或其变化与平均值相比可以忽略不计，或其变化是单调的并 能趋于限值的荷载。 [GB50009-2012,定义2.1.1] 3.6 种植荷载planting load 指种植区因耐根穿刺防水层、保护层、排（蓄）水层、过滤层、水饱和种植基质层和植被层等总体 产生的荷载。 3.7 荷重weight 单位面积受力物体能承受的重量。 3.8 水饱和容重water saturation density 指种植基质吸持最大水量时单位体积的重量。 3.9 耐根穿刺防水层root resistant waterproof layer 具有防水和阻止植物根系穿刺功能的防水构造层。 [JGJ155-2013,定义2.0.6] 3.10
DB11/T 281—2015 2 3.2 花园式屋顶绿化 intensive roof greening 屋顶种植荷载不小于3.0kN/㎡，利用小型乔木、灌木和草坪、地被植物进行植物配置，设置园路、 座椅和园林小品等，提供一定的游览和休憩活动空间的绿化。 3.3 简单式屋顶绿化 extensive roof greening 屋顶种植荷载不小于1.0kN/㎡，利用地被植物或低矮灌木进行植物配置，不设置园林小品等设施， 一般不允许非维修人员进入的绿化。 3.4 种植容器 planting container 预先种植好植物，方便组合并能快速拼装的贮存器。 3.5 永久荷载 permanent load 在结构使用期间，其值不随时间变化，或其变化与平均值相比可以忽略不计，或其变化是单调的并 能趋于限值的荷载。 [GB 50009—2012，定义2.1.1] 3.6 种植荷载 planting load 指种植区因耐根穿刺防水层、保护层、排（蓄）水层、过滤层、水饱和种植基质层和植被层等总体 产生的荷载。 3.7 荷重 weight 单位面积受力物体能承受的重量。 3.8 水饱和容重 water saturation density 指种植基质吸持最大水量时单位体积的重量。 3.9 耐根穿刺防水层 root resistant waterproof layer 具有防水和阻止植物根系穿刺功能的防水构造层。 [JGJ 155—2013，定义2.0.6] 3.10 学兔兔 www.xuetutu.com
