实验二 油镜的使用及细菌形 态观察
实验二 油镜的使用及细菌形 态观察
实验目的及要求 1了解普通光学显微镜原理及构造。 2学习并幸握善通光学显镜油镜的正确使用方法。 3用油镜观察细菌基本形态
实验目的及要求 1 了解普通光学显微镜原理及构造。 2 学习并掌握普通光学显微镜油镜的正确使用方法。 3 用油镜观察细菌基本形态
1 普通光学显微镜的结构 普通光学显微镜包括光学放大成象作用的光 学系统和起调节和支持作用的机械系统两部 分。 (1) 机械系统 包括镜座、镜臂、载物台、物镜转换器、镜 简及调节器等。 (2)光学系统 包括反光镜、聚光器、物镜、目镜等
１ 普通光学显微镜的结构 普通光学显微镜包括光学放大成象作用的光 学系统和起调节和支持作用的机械系统两部 分。 (1) 机械系统 包括镜座、镜臂、载物台、物镜转换器、镜 筒及调节器等。 (2 ) 光学系统 包括反光镜、聚光器、物镜、目镜等
普通台式光学显微镜 Path of light Ocular lens Body tube Arm Objective lenses Stage Specimen Stage knobs Condenser Iris diaphragm Coarse adjustment knob Fine adjustment knob Light Base
普通台式光学显微镜

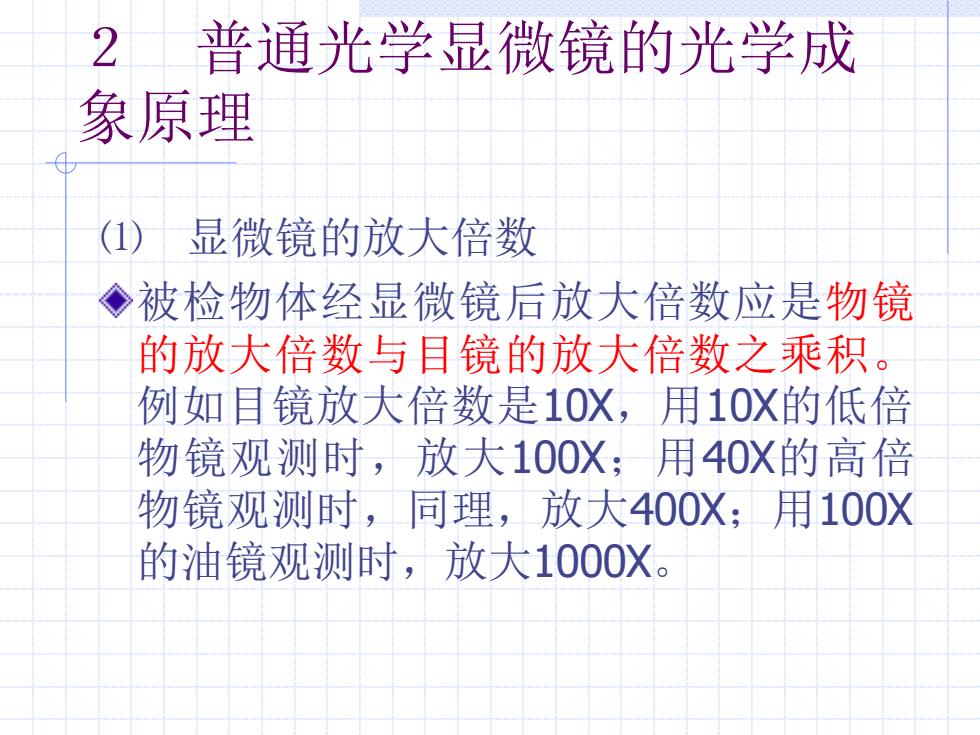

2普通光学显微镜的光学成 象原理 (1) 显微镜的放大倍数 ◆被检物体经显微镜后放大倍数应是物镜 的放大倍数与目镜的放大倍数之乘积。 例如目镜放大倍数是10X,用10X的低倍 物镜观测时，放大100X;用40X的高倍 物镜观测时，同理，放大400X;用100X 的油镜观测时，放大1000X
２ 普通光学显微镜的光学成 象原理 ⑴ 显微镜的放大倍数 被检物体经显微镜后放大倍数应是物镜 的放大倍数与目镜的放大倍数之乘积。 例如目镜放大倍数是10X，用10X的低倍 物镜观测时，放大100X；用40X的高倍 物镜观测时，同理，放大400X；用100X 的油镜观测时，放大1000X
