5.沉井基础 5.1.3 沉井基础的构造 ■封底和盖板： √封底厚由计算确定，顶面突出刃脚根部不小于0.5m, 并达凹槽上端，砼强度一般地基C20,岩石地基C15。 盖板厚一般1.5~2.0m,井孔充填砼时砼应≥C10。 顶盖 井壁 井孔 隔墙 凹槽 刃脚 封底 图5.9封底和盖板示意 12
12 5.沉井基础 n 封底和盖板： ü 封底厚由计算确定，顶面突出刃脚根部不小于0.5m， 并达凹槽上端，砼强度一般地基C20，岩石地基C15。 盖板厚一般1.5～2.0m，井孔充填砼时砼应≥C10。 顶盖 井壁 隔墙 凹槽 刃脚 封底 井孔 图5.9 封底和盖板示意

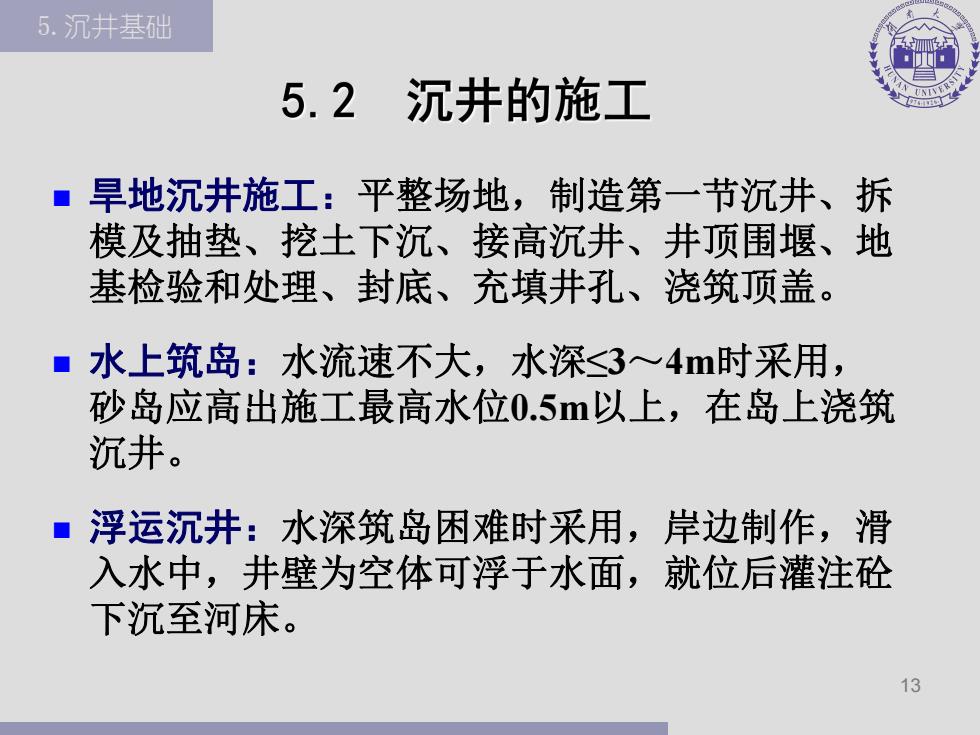

5.沉井基础 5.2沉井的施工 ■旱地沉井施工：平整场地，制造第一节沉井、拆 模及抽垫、挖土下沉、接高沉井、井顶围堰、地 基检验和处理、封底、充填井孔、浇筑顶盖。 ■7 水上筑岛：水流速不大，水深≤3~4m时采用， 砂岛应高出施工最高水位0.5m以上，在岛上浇筑 沉井。 ■浮运沉井：水深筑岛困难时采用，岸边制作，滑 入水中，井壁为空体可浮于水面，就位后灌注砼 下沉至河床。 13
13 5.沉井基础 n 旱地沉井施工：平整场地，制造第一节沉井、拆 模及抽垫、挖土下沉、接高沉井、井顶围堰、地 基检验和处理、封底、充填井孔、浇筑顶盖。 n 水上筑岛：水流速不大，水深≤3～4m时采用， 砂岛应高出施工最高水位0.5m以上，在岛上浇筑 沉井。 n 浮运沉井：水深筑岛困难时采用，岸边制作，滑 入水中，井壁为空体可浮于水面，就位后灌注砼 下沉至河床
5.沉井基础 5.2.1旱地沉井施工 ■清理场地 ■制造第一节沉井 ⅴ铺垫木 √立模板绑钢筋 ·注混凝土、养生 √拆模及抽垫 √土内模制造沉井刃脚 图5.10制造第一节沉井实例 14
14 5.沉井基础 ü 铺垫木 ü 立模板绑钢筋 ü 注混凝土、养生 ü 拆模及抽垫 ü 土内模制造沉井刃脚 n 清理场地 图5.10 制造第一节沉井实例 n 制造第一节沉井
5.沉井基础 5.2.1旱地沉井施工 ■. 拆模及抽垫 拆模顺序：井孔模板、外侧模板、隔墙支撑及模板、 刀脚面支撑及模板 抽垫顺序：内壁、短边及长边下对称同步。长边下隔 1根撤1根，最后以定位桩为中心由远而近对称撤除 刃脚下木垫板（底模） 枕木 I-I剖面 Ⅱ-Ⅱ剂面 图5.11沉井垫木 (a)圆形沉井垫木；(b)矩形沉井垫木 15
15 5.沉井基础 n 拆模及抽垫 ü 拆模顺序：井孔模板、外侧模板、隔墙支撑及模板、 刃脚面支撑及模板 ü 抽垫顺序：内壁、短边及长边下对称同步。长边下隔 1根撤1根，最后以定位桩为中心由远而近对称撤除 Ⅰ Ⅰ Ⅱ Ⅱ 刃脚下木垫板（底模） Ⅰ-Ⅰ剖面 Ⅱ-Ⅱ剖面 枕木 桥 中 线 图5.11 沉井垫木 （a）圆形沉井垫木；（b）矩形沉井垫木
5.沉井基础 5.2.1旱地沉井施工 ■除土下沉 77 a b)》 d》 图5.12除土下沉示意 16
16 5.沉井基础 n 除土下沉 a b ) ) d ) c ) 图5.12 除 土 下 沉 示 意
