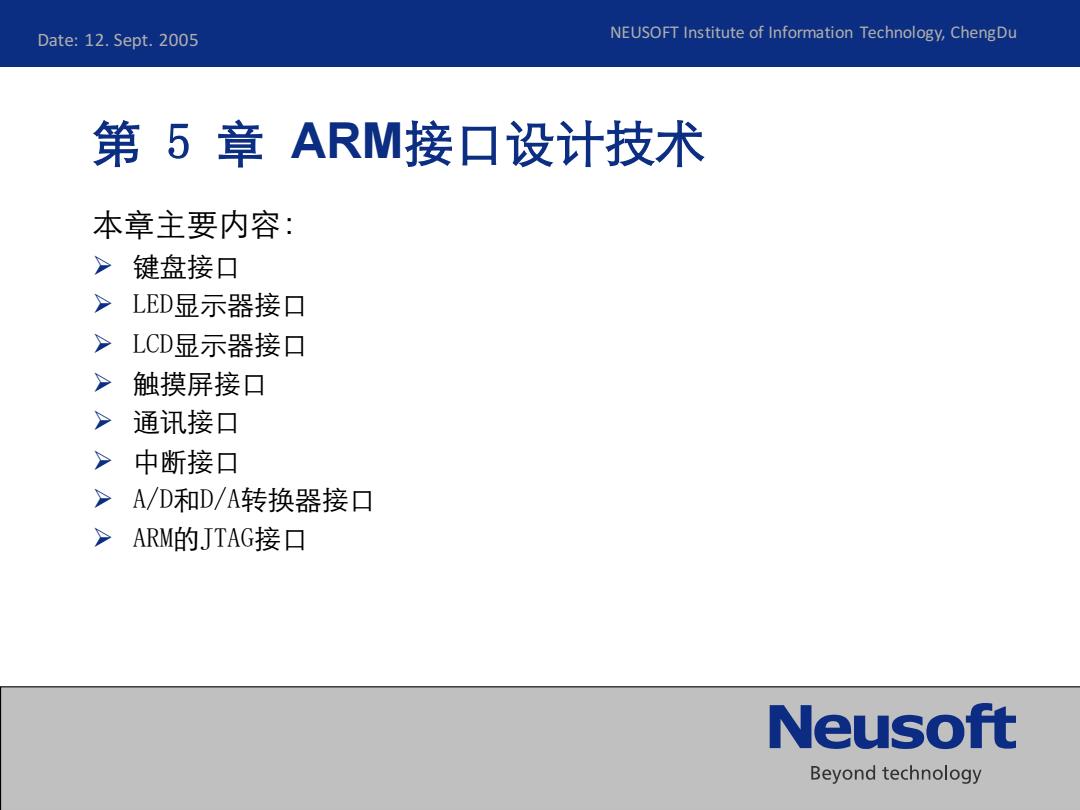

Date:12.Sept.2005 NEUSOFT Institute of Information Technology,ChengDu 第5章ARM接口设计技术 本章主要内容： >键盘接口 > LD显示器接口 > LCD显示器接口 >触摸屏接口 >通讯接口 >中断接口 >A/D和D/A转换器接口 >ARM的JTAG接口 Neusoft Beyond technology
NEUSOFT Institute of Information Technology, ChengDu Date: 12. Sept. 2005 第 5 章 ARM接口设计技术 本章主要内容： ➢ 键盘接口 ➢ LED显示器接口 ➢ LCD显示器接口 ➢ 触摸屏接口 ➢ 通讯接口 ➢ 中断接口 ➢ A/D和D/A转换器接口 ➢ ARM的JTAG接口

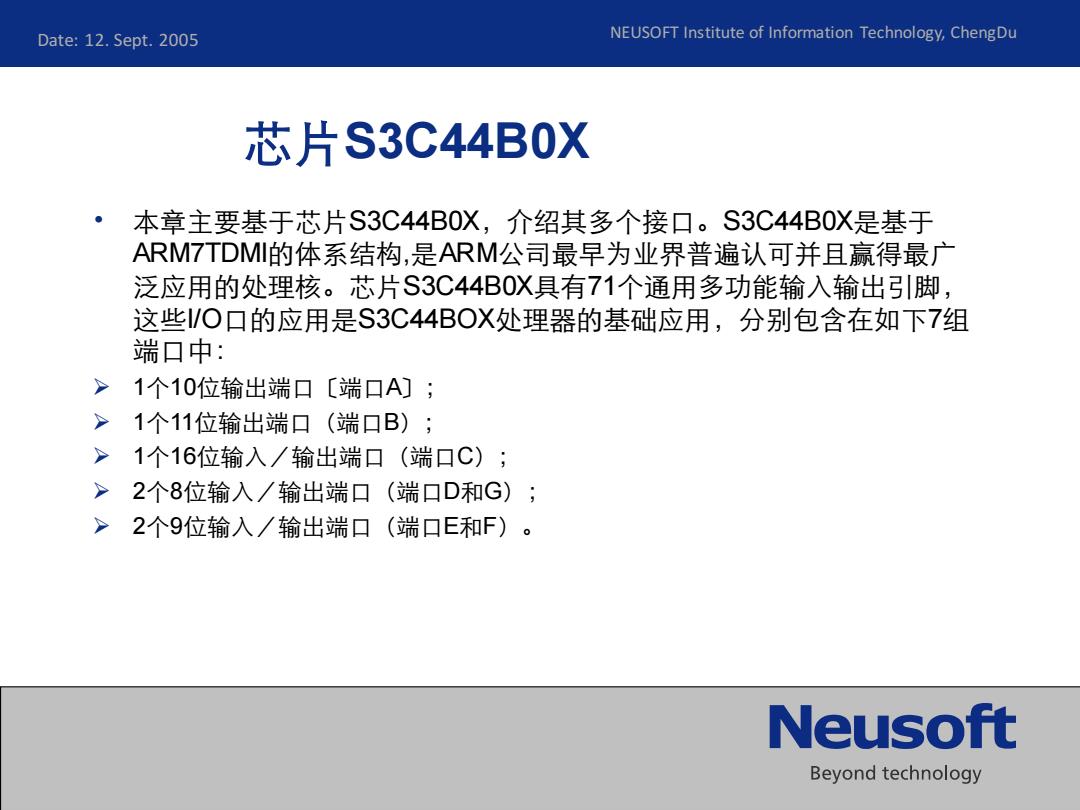

Date:12.Sept.2005 NEUSOFT Institute of Information Technology,ChengDu 芯片S3C44B0X ·本章主要基于芯片S3C44B0X,介绍其多个接口。S3C44B0X是基于 ARM7TDMI的体系结构，是ARM公司最早为业界普遍认可并且赢得最广 泛应用的处理核。芯片S3C44B0X具有71个通用多功能输入输出引脚， 这些/口的应用是S3C44BOX处理器的基础应用，分别包含在如下7组 端口中： >1个10位输出端口〔端口A); >1个11位输出端口（端口B); >1个16位输入/输出端口（端口C); >2个8位输入/输出端口（端口D和G) >2个9位输入/输出端口（端口E和F)。 Neusoft Beyond technology
NEUSOFT Institute of Information Technology, ChengDu Date: 12. Sept. 2005 芯片S3C44B0X • 本章主要基于芯片S3C44B0X，介绍其多个接口。S3C44B0X是基于 ARM7TDMI的体系结构,是ARM公司最早为业界普遍认可并且赢得最广 泛应用的处理核。芯片S3C44B0X具有71个通用多功能输入输出引脚， 这些I/O口的应用是S3C44BOX处理器的基础应用，分别包含在如下7组 端口中： ➢ 1个10位输出端口〔端口A〕； ➢ 1个11位输出端口（端口B）； ➢ 1个16位输入／输出端口（端口C）； ➢ 2个8位输入／输出端口（端口D和G）； ➢ 2个9位输入／输出端口（端口E和F）
Date:12.Sept.2005 NEUSOFT Institute of Information Technology,ChengDu 键盘概述 。 计算机的键实际上就是开关，制造这种键的方法是多种多样的， 以下是几种常用的按键： >机械式按键 >电容式按键 >薄膜式按键 >霍耳效应按键 Neusoft Beyond technology
NEUSOFT Institute of Information Technology, ChengDu Date: 12. Sept. 2005 键盘概述 • 计算机的键实际上就是开关，制造这种键的方法是多种多样的， 以下是几种常用的按键： ➢ 机械式按键 ➢ 电容式按键 ➢ 薄膜式按键 ➢ 霍耳效应按键
Date:12.Sept.2005 NEUSOFT Institute of Information Technology,ChengDu 用ARM芯片实现键盘接口 ·本应用实例中，要与4X4的矩阵键盘接口，采用节省口线的“行扫描法”方法来 检测键盘，这样只需要8根口线，在此选取PF口作为检测键盘用端口，并设定PFO -PF3为输出扫描码的端口，PF4-PF7为键值读入口。 +5V o 4 8yd〉 PF2 . S3C44BOX PF4 PFs soft Beyond technology
NEUSOFT Institute of Information Technology, ChengDu Date: 12. Sept. 2005 用ARM芯片实现键盘接口 • 本应用实例中，要与4X4的矩阵键盘接口，采用节省口线的“行扫描法”方法来 检测键盘，这样只需要8根口线，在此选取PF口作为检测键盘用端口，并设定PF0 –PF3为输出扫描码的端口，PF4--PF7为键值读入口
Date:12.Sept.2005 NEUSOFT Institute of Information Technology,ChengDu LED显示器接口概述 LED(Light Emitting Diode)常称为七段发光二极管，在专用的微型计算机 系统中，特别是在嵌入式控制系统中，应用非常普遍。它价格低廉、体积 小、功耗低，而可靠性又很好，因此，从单板微型机、袖珍计算机到许 多微型机控制系统及数字化仪器都用LED作为输出显示。 a a 以 b 以 d d 倒 阳版 * 控制端 f f DP g g DP DP (aLED器件 (b)共阳极接法 明极接Soft (c共阴极接 Beyond technology
NEUSOFT Institute of Information Technology, ChengDu Date: 12. Sept. 2005 LED显示器接口概述 • LED(Light Emitting Diode)常称为七段发光二极管, 在专用的微型计算机 系统中,特别是在嵌入式控制系统中, 应用非常普遍。它价格低廉、体积 小、功耗低，而可靠性又很好，因此，从单板微型机、袖珍计算机到许 多微型机控制系统及数字化仪器都用LED作为输出显示
