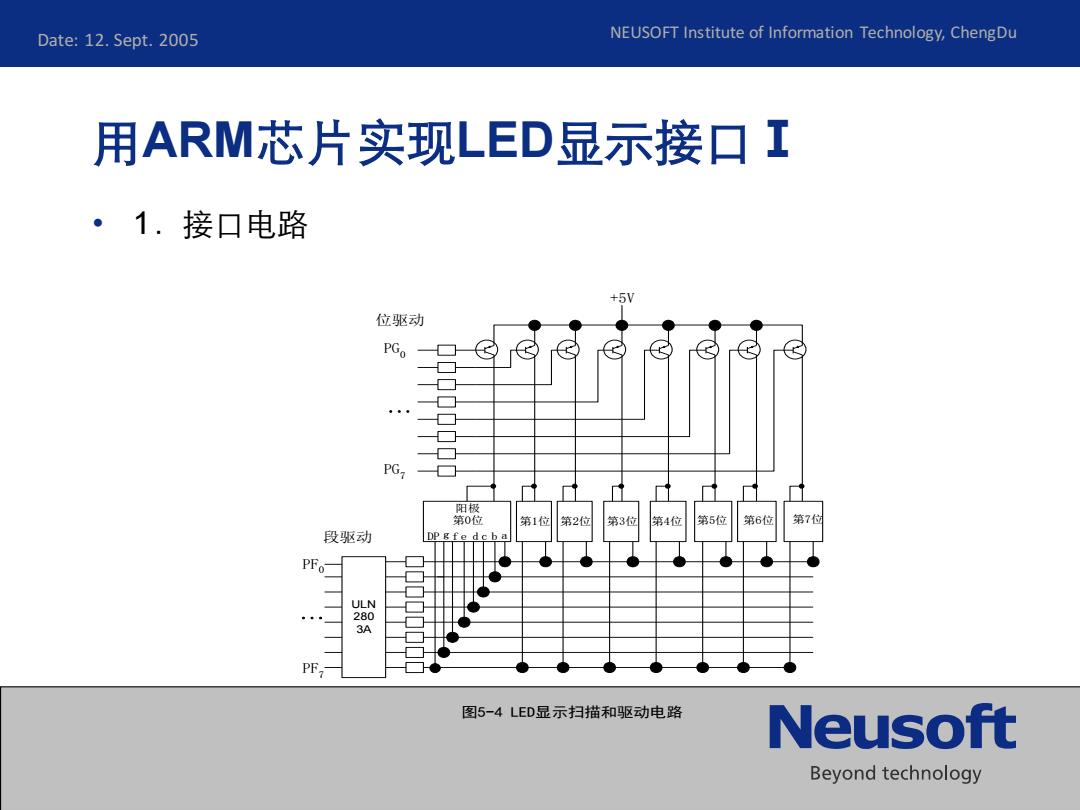

Date:12.Sept.2005 NEUSOFT Institute of Information Technology,ChengDu 用ARM芯片实现LED显示接口I ·1.接口电路 +5V 位驱动 PGo 阳极 第0位 第1位 第2位 第3位 第4位 第5位 第6位 第7位 段驱动 DP g f e PFo 280 3 PF 图5-4LED显示扫描和驱动电路 Neusoft Beyond technology
NEUSOFT Institute of Information Technology, ChengDu Date: 12. Sept. 2005 用ARM芯片实现LED显示接口Ⅰ • 1．接口电路 +5V 位驱动 第0位 第1位 第2位 第3位 第4位 阳极 DP g f e d c b a PF0 图5-4 LED显示扫描和驱动电路 ULN 280 3A 段驱动 PF7 PG0 ... ... PG7 第5位 第6位 第7位
Date:12.Sept.2005 NEUSOFT Institute of Information Technology,ChengDu 用ARM芯片实现LED显示接口Ⅱ ·2.初始化程序如下。 (1)设置PCONF、PCONG寄存器，由于需要设定端口F、G为输出口，因此， 在端口工作之前设置： rPC0NF=0010010010101010101B=0x12555; rPCONG=0101010101010101B=0x5555; (2)设置PUPF、PUPG寄存器，设置内部上拉电阻的语句为： rPUPF=0x00; /使能PF0-7的内部上拉电阻 rPUPG=0x00; 使能PG0-7的内部上拉电阻 Neusoft Beyond technology
NEUSOFT Institute of Information Technology, ChengDu Date: 12. Sept. 2005 用ARM芯片实现LED显示接口Ⅱ • 2.初始化程序如下。 ➢ （1）设置PCONF、PCONG寄存器,由于需要设定端口F、G为输出口，因此， 在端口工作之前设置: rPCONF＝ 001 001 001 01 01 01 01 01 B＝0x12555； rPCONG＝ 01 01 01 01 01 01 01 01 B＝0x5555; ➢ （2）设置PUPF、PUPG寄存器,设置内部上拉电阻的语句为: rPUPF=0x00; //使能PF0-7的内部上拉电阻 rPUPG=0x00; //使能PG0-7的内部上拉电阻
Date:12.Sept.2005 NEUSOFT Institute of Information Technology,ChengDu LCD显示器接口概述 液晶显示是一种被动的显示，它不能发光，只能使用周围环境的光。 基本原理是通过给不同的液晶单元供电，控制其光线的通过与否，从而 达到显示的目的。 。 LCD有三种显示方式：反射型，透射型和透反射型。 ·市面上出售的LCD有两种类型： 一种是带有驱动电路的LCD显示模块，这种LCD可以方便地与各种低档单 片机进行接口； >另一种是LCD显示屏，没有驱动电路，需要与驱动电路配合使用 Neusoft Beyond technology
NEUSOFT Institute of Information Technology, ChengDu Date: 12. Sept. 2005 LCD显示器接口概述 • 液晶显示是一种被动的显示，它不能发光，只能使用周围环境的光。 • 基本原理是通过给不同的液晶单元供电，控制其光线的通过与否，从而 达到显示的目的。 • LCD有三种显示方式：反射型，透射型和透反射型。 • 市面上出售的LCD有两种类型： ➢ 一种是带有驱动电路的LCD显示模块，这种LCD可以方便地与各种低档单 片机进行接口； ➢ 另一种是LCD显示屏，没有驱动电路，需要与驱动电路配合使用
Date:12.Sept.2005 NEUSOFT Institute of Information Technology,ChengDu LCD控制器 LCD控制器用来把定位在系统存储器中的视频缓冲区的LCD图象数据传输 到LCD驱动器，并产生必须的LCD控制信号。 寄存器控制 信号产生电 e 路 VFRAME VM DMA传送控 32 数据控 VD[3:0] 324 制 322 制 VD[7:4] ,REGBANK具有18个可编程寄存器，用于配置LCD控制器 ,LCDCDMA为专用DMA VIDPRCS从LCDCDMA接收数据，将相应格式的数据通MEGEN 包含可编程的逻辑 Neusoft ,TIMEGEN部分产生VFRAME,VLINE,VCLK,VM等信号nd technology
NEUSOFT Institute of Information Technology, ChengDu Date: 12. Sept. 2005 LCD控制器 • LCD 控制器用来把定位在系统存储器中的视频缓冲区的LCD图象数据传输 到LCD驱动器，并产生必须的LCD控制信号 。 DMA传送控 制 数据控 制 信号产生电 路 寄存器控制 32 32 32 VCLK VLINE VFRAME VM VD[3:0] VD[7:4] ➢REGBANK具有18个可编程寄存器，用于配置LCD控制器 ➢LCDCDMA为专用DMA ➢VIDPRCS 从LCDCDMA 接收数据，将相应格式的数据通TIMEGEN 包含可编程的逻辑 ➢TIMEGEN部分产生VFRAME, VLINE, VCLK, VM等信号
Date:12.Sept.2005 NEUSOFT Institute of Information Technology,ChengDu 触摸屏的接口设计I ·1.触摸屏的驱动芯片ADS7843典型接口 触摸屏的控制采用专用芯片，专门处理是否有笔或手指按下触摸屏，并 在按下时分别给两组电极通电，然后将其对应位置的模拟电压信号经过 A/D转换送回处理器。S3C44B0选取PG口与ADS7843接口，共使用PG2- PG7的6条口线，也可以选择其他的I/0口，但注意不要与I/0口上已经设定 的功能相冲突.其中，X+、Y+、X-、Y-引脚直接与触摸屏的相应管脚相 连。 Neusoft Beyond technology
NEUSOFT Institute of Information Technology, ChengDu Date: 12. Sept. 2005 触摸屏的接口设计Ⅰ • 1 .触摸屏的驱动芯片ADS7843典型接口 触摸屏的控制采用专用芯片，专门处理是否有笔或手指按下触摸屏，并 在按下时分别给两组电极通电，然后将其对应位置的模拟电压信号经过 A/D转换送回处理器。S3C44B0选取PG口与ADS7843接口，共使用PG2 - PG7的6条口线,也可以选择其他的I/O口，但注意不要与I/O口上已经设定 的功能相冲突．其中，X+、Y+、X-、Y-引脚直接与触摸屏的相应管脚相 连
