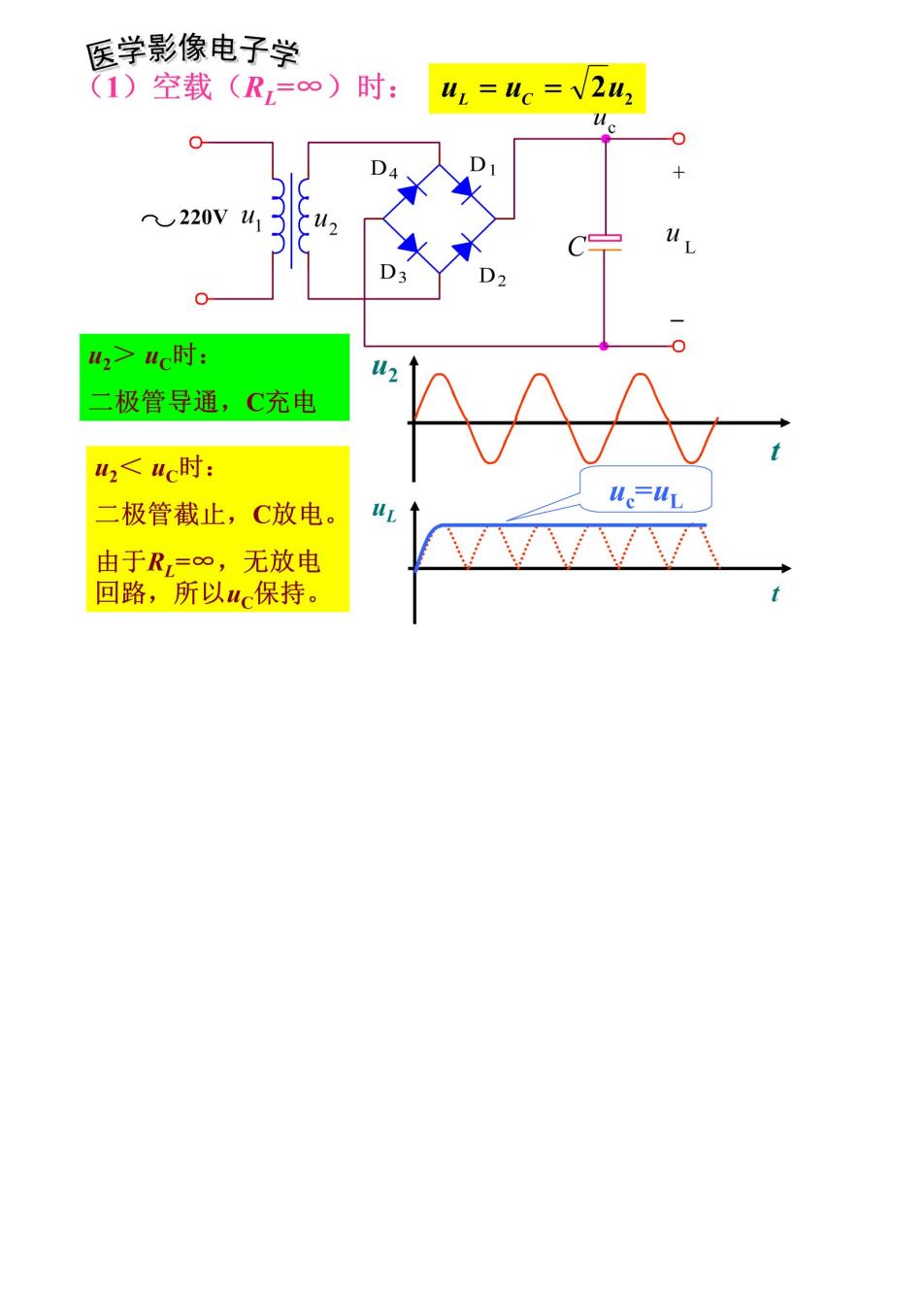

医学影像电子学 1)空载(R=∞)时：4，=ue=V2m D4 ) 220V u D D L2>4时： 二极管导通，C充电 2<hc时 二极管截止，C放电。 由于R=∞，无放电 回路，所以山c保持

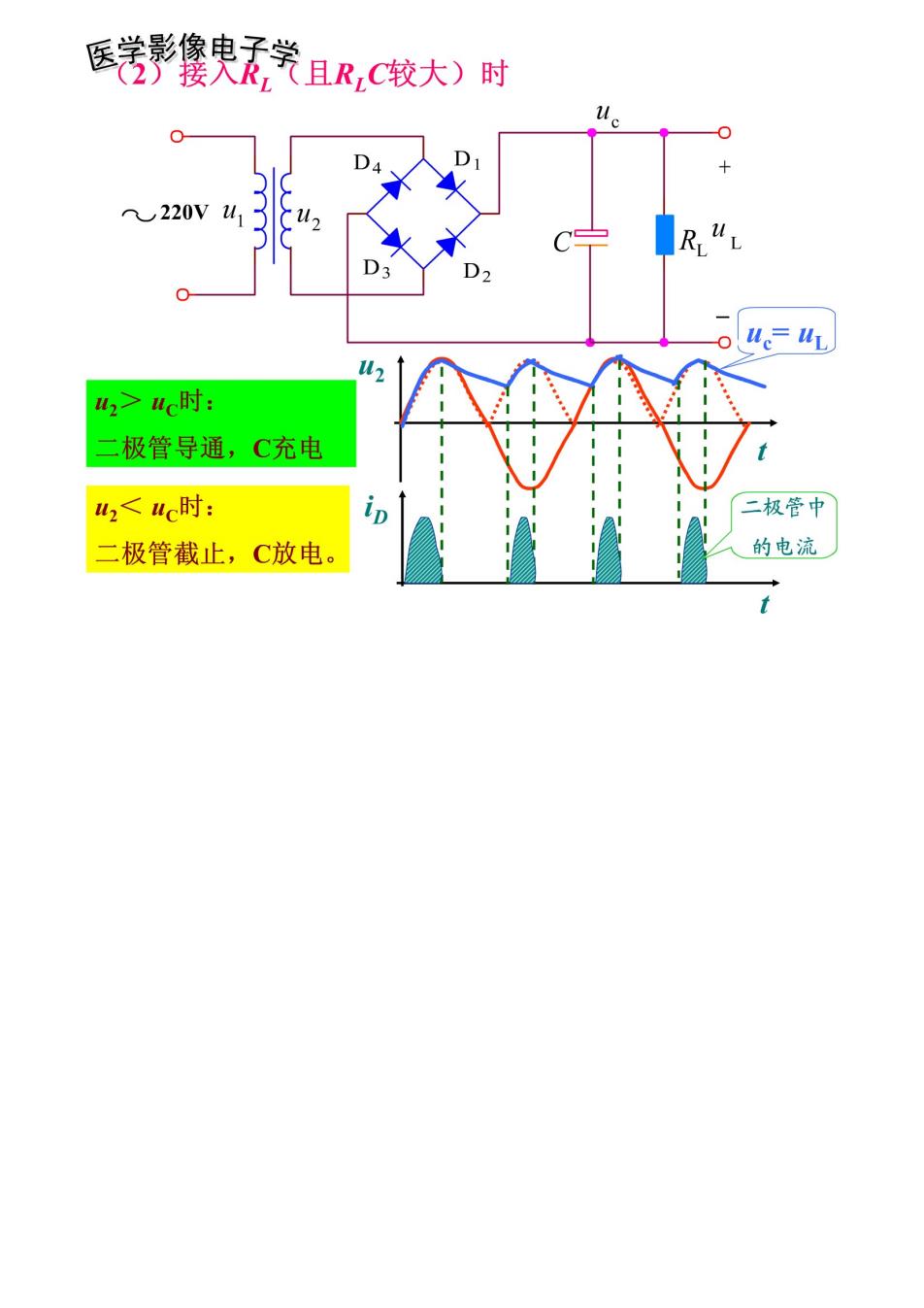

医笔影儳臾产笑且R,C较大)时 D4 ⌒220V41 u=u u2 2>4c时： 二极管导通，C充电 2<hc时： ip 二极管中 二极管截止，C放电。 的电流
医学影像电子学△△△△△ 电容滤波电路的特点： 4。=4L (a)U,与R,C的关系： R,C较大 R,C愈大→C放电愈慢 →U(平均值)愈大 一般取： x=R,C≥(5-10)T ip (T电源电压的周期) 近似估算：U=1.2U2 b)流过二极管瞬时电流很大 整流管导电时间越短→的峰值电流越大
