三、插针法测量玻璃砖的折射率 如图所示，当光以一定的入射角透过一块两面平行的玻璃砖 时，只要找出与入射光线 相对应的出射光线 就能够画出光从空气射入玻璃砖后的折射光线 ,于是 就能测量入射角01、折射角02。根据 ,就可以求 出玻璃的折射率。 N 玻璃
三、插针法测量玻璃砖的折射率 导航 如图所示,当光以一定的入射角透过一块两面平行的玻璃砖 时,只要找出与入射光线 AO 相对应的出射光线 O'D , 就能够画出光从空气射入玻璃砖后的折射光线 OO' ,于是 就能测量入射角θ1、折射角θ2。根据 折射定律 ,就可以求 出玻璃的折射率

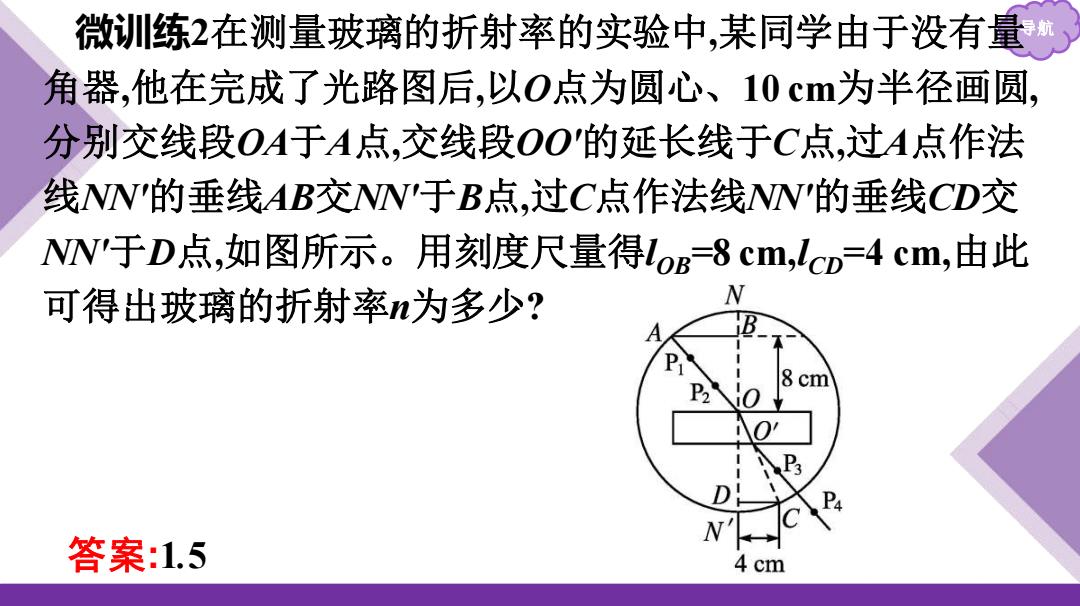

微训练2在测量玻璃的折射率的实验中，某同学由于没有量 角器，他在完成了光路图后，以O点为圆心、10cm为半径画圆， 分别交线段OA于A点，交线段OO的延长线于C点，过A点作法 线NN'的垂线AB交NN'于B点，过C点作法线NN'的垂线CD交 NN'于D点，如图所示。用刻度尺量得loB=8cm,lcD=4cm,由此 可得出玻璃的折射率n为多少？ N cm P N 答案：1.5 4 cm
微训练 导航 2在测量玻璃的折射率的实验中,某同学由于没有量 角器,他在完成了光路图后,以O点为圆心、10 cm为半径画圆, 分别交线段OA于A点,交线段OO'的延长线于C点,过A点作法 线NN'的垂线AB交NN'于B点,过C点作法线NN'的垂线CD交 NN'于D点,如图所示。用刻度尺量得lOB =8 cm,lCD =4 cm,由此 可得出玻璃的折射率n为多少? 答案:1.5
导航 解析：由题图可知sin∠A0B=e,sin∠D0C-lc巴，lo=loc=R, LOA loc 根据mm知” nAOB =10282 LAB =1.5。 sin∠DOC 4
导航 解析:由题图可知 sin ∠AOB=𝒍 𝑨𝑩 𝒍 𝑶𝑨 ,sin ∠DOC=𝒍 𝑪𝑫 𝒍 𝑶𝑪 ,lOA=lOC=R, 根据 n= 𝐬𝐢𝐧 𝜽𝟏 𝐬𝐢𝐧 𝜽𝟐 知,n= 𝐬𝐢𝐧∠𝑨𝑶𝑩 𝐬𝐢𝐧∠𝑫𝑶𝑪 = 𝒍 𝑨𝑩 𝒍 𝑪𝑫 = 𝟏𝟎 𝟐 -𝟖 𝟐 𝟒 =1.5

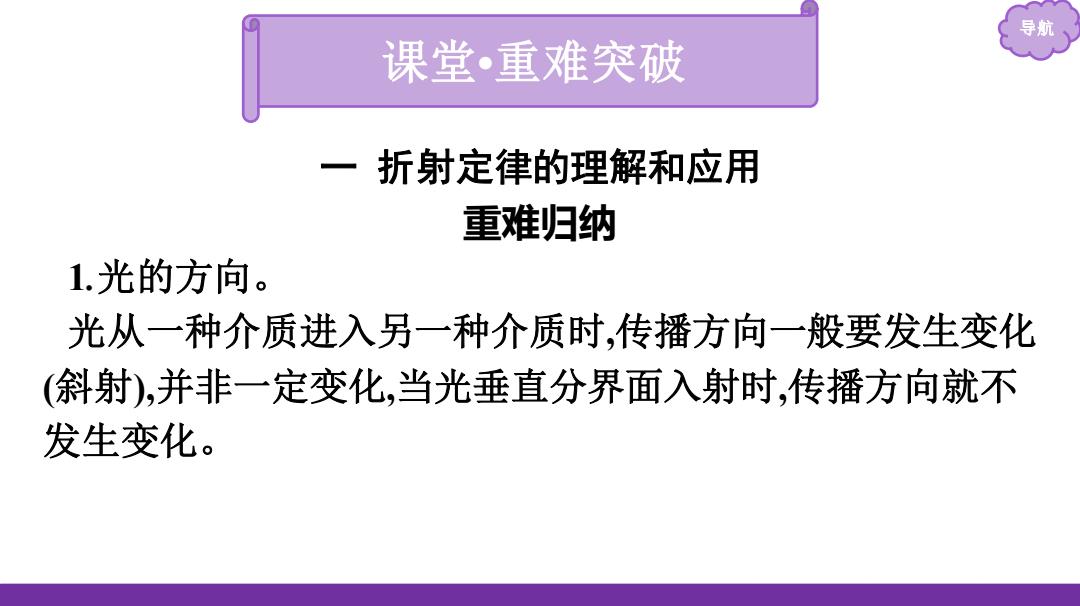

导航 课堂·重难突破 一折射定律的理解和应用 重难归纳 1.光的方向。 光从一种介质进入另一种介质时，传播方向一般要发生变化 〔斜射)，并非一定变化，当光垂直分界面入射时，传播方向就不 发生变化
导航 课堂•重难突破 一 折射定律的理解和应用 重难归纳 1.光的方向。 光从一种介质进入另一种介质时,传播方向一般要发生变化 (斜射),并非一定变化,当光垂直分界面入射时,传播方向就不 发生变化

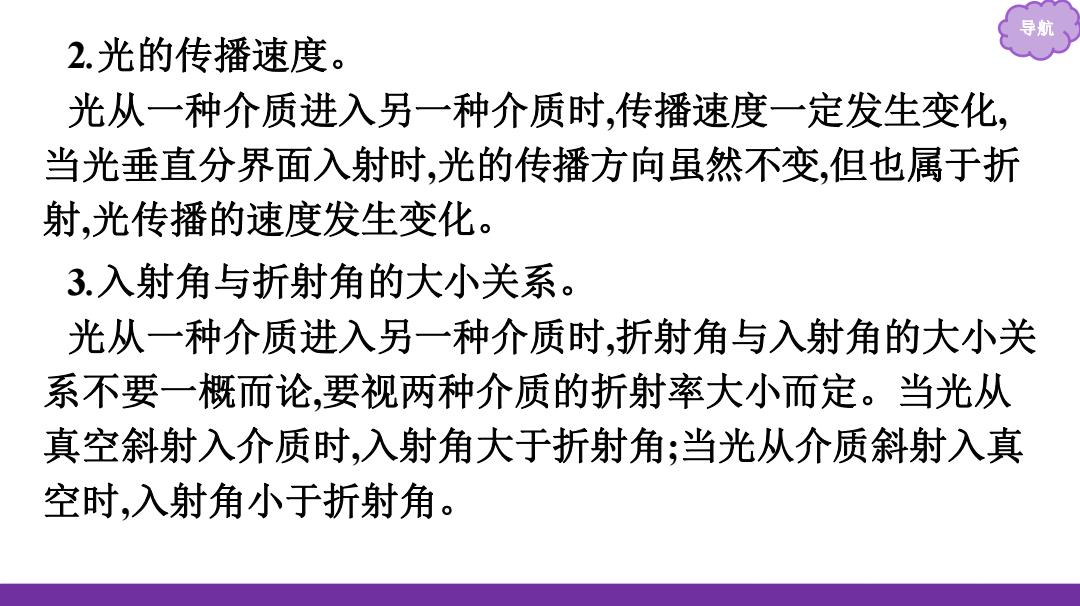

2.光的传播速度。 光从一种介质进入另一种介质时，传播速度一定发生变化， 当光垂直分界面入射时，光的传播方向虽然不变，但也属于折 射，光传播的速度发生变化。 3.入射角与折射角的大小关系。 光从一种介质进入另一种介质时，折射角与入射角的大小关 系不要一概而论，要视两种介质的折射率大小而定。当光从 真空斜射入介质时，入射角大于折射角；当光从介质斜射入真 空时，入射角小于折射角
导航 2.光的传播速度。 光从一种介质进入另一种介质时,传播速度一定发生变化, 当光垂直分界面入射时,光的传播方向虽然不变,但也属于折 射,光传播的速度发生变化。 3.入射角与折射角的大小关系。 光从一种介质进入另一种介质时,折射角与入射角的大小关 系不要一概而论,要视两种介质的折射率大小而定。当光从 真空斜射入介质时,入射角大于折射角;当光从介质斜射入真 空时,入射角小于折射角
