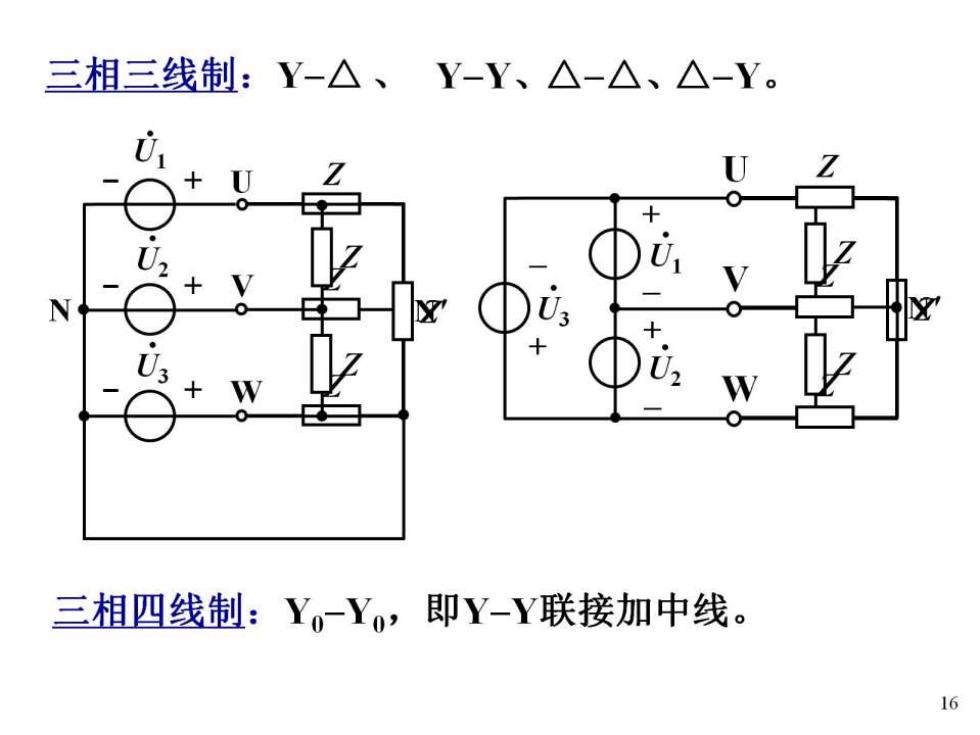

三相三线制：Y-△、Y-Y、△-△、△-Y。 三相四线制：Y。-Yo,即Y-Y联接加中线。 16

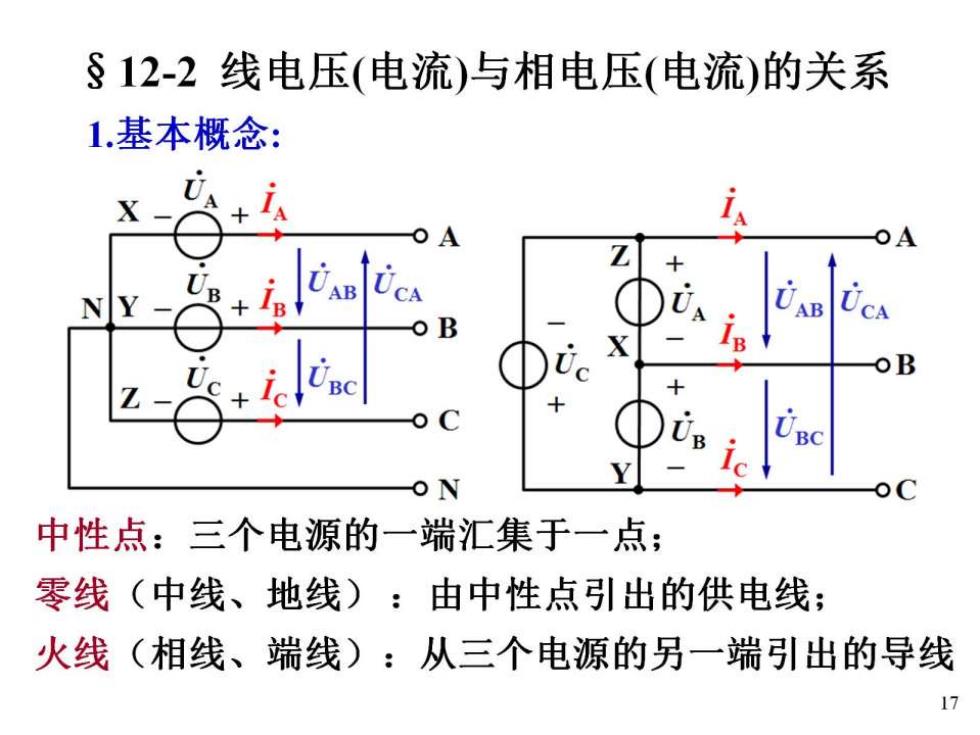

§12-2线电压（电流）与湘电压（电流）的关系 1基本概念： 、 N Y- AB Uc B ON 中性点：三个电源的一端汇集于一点； 零线（中线、地线）：由中性点引出的供电线； 火线（相线、端线）：从三个电源的另一端引出的导线 17

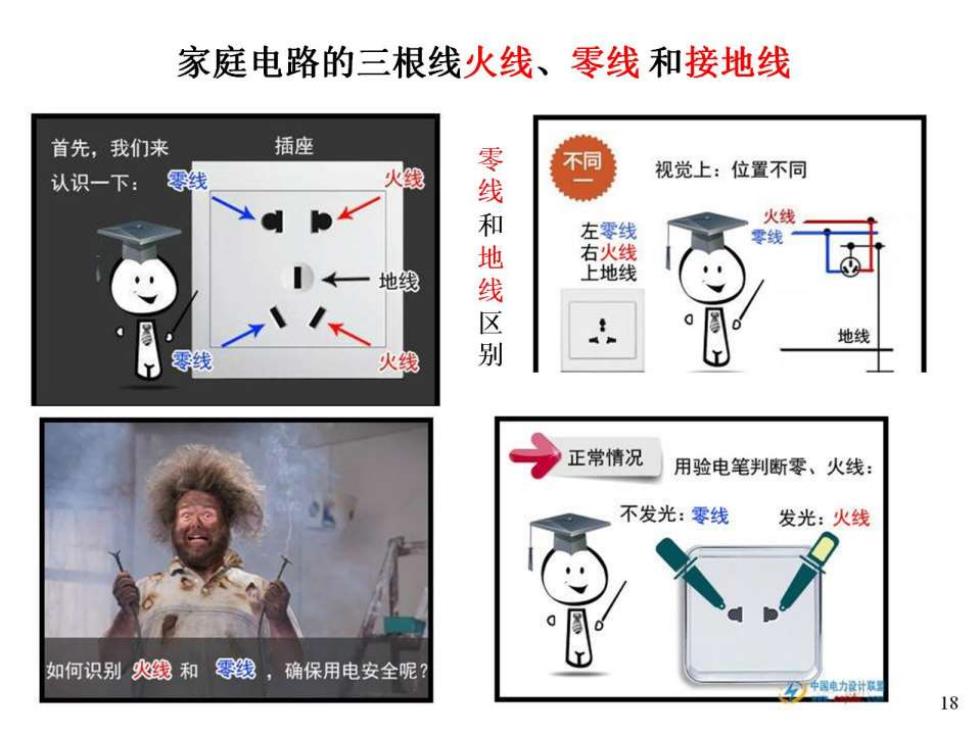

家庭电路的三根线火线、零线和接地线 首先，我们来 插座 不同 认识一下： 零线 火线 视觉上：位置不同 零线和地线区别 火线 左零线 零线 右火线 一地线 上地线 地线 零线 火线 正常情况 用验电笔判断零、火线： 不发光：零线 发光：火线 如何识别火线和零线，确保用电安全呢？ 18

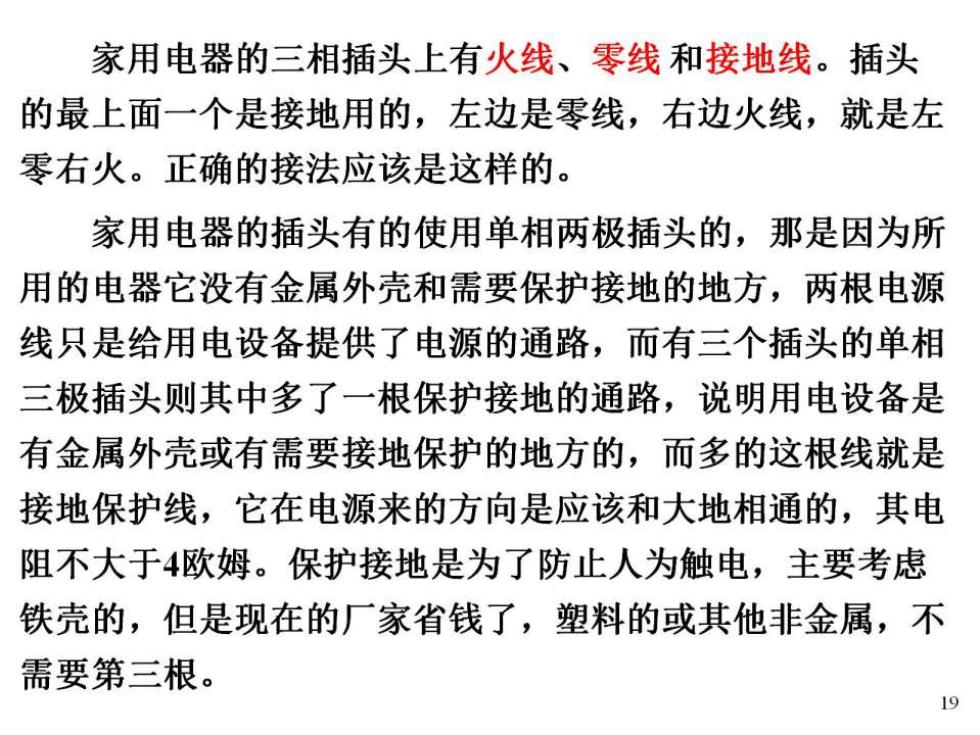

家用电器的三相插头上有火线、零线和接地线。插头 的最上面一个是接地用的，左边是零线，右边火线，就是左 零右火。正确的接法应该是这样的。 家用电器的插头有的使用单相两极插头的，那是因为所 用的电器它没有金属外壳和需要保护接地的地方，两根电源 线只是给用电设备提供了电源的通路，而有三个插头的单相 三极插头则其中多了一根保护接地的通路，说明用电设备是 有金属外壳或有需要接地保护的地方的，而多的这根线就是 接地保护线，它在电源来的方向是应该和大地相通的，其电 阻不大于4欧姆。保护接地是为了防止人为触电，主要考虑 铁壳的，但是现在的厂家省钱了，塑料的或其他非金属，不 需要第三根。 19
