(1)对称三相电源的表示 ②相量表示 ①瞬时值表达式 0A=U0 uA=√2Ucos(or) UB=U/-1200 ug=√2Ucos(ot-120) 0c=U/1200 uc=√2Uc0s(ot+120o) B 1200 120° 0 1200 A、B、C三端称为始端， Ux+Ug+Uc=0 X、Y、Z三端称为末端。 6

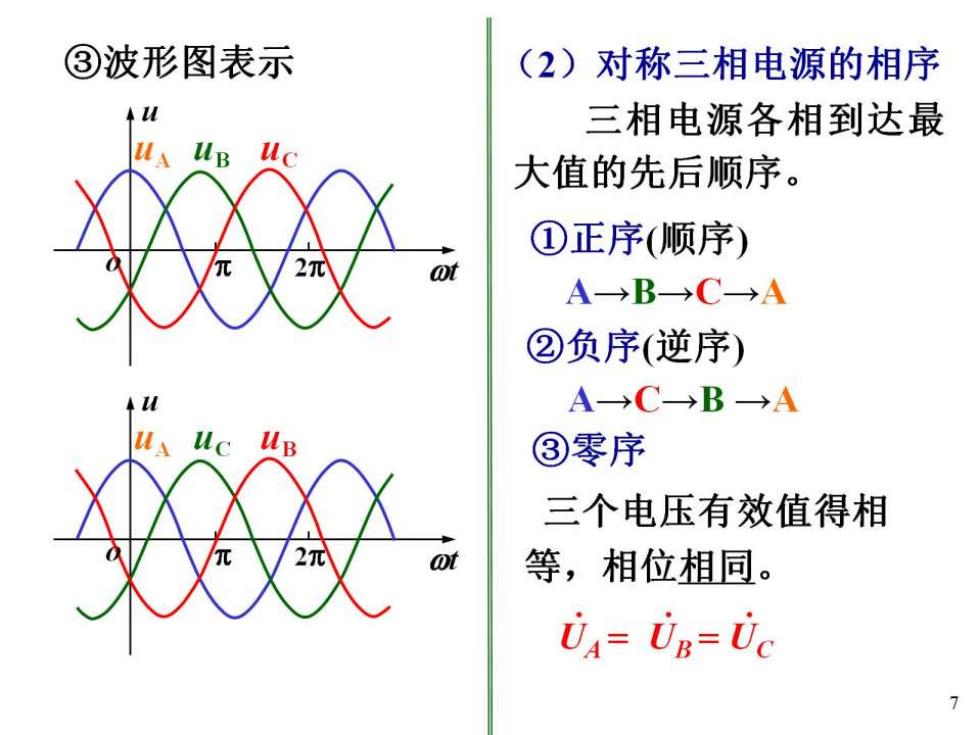

③波形图表示 (2)对称三相电源的相序 三相电源各相到达最 大值的先后顺序。 ①正序（顺序） A→B→C→A ②负序（逆序） A→C→B→A ③零序 三个电压有效值得相 等，相位相同。 UA=UR=Uc

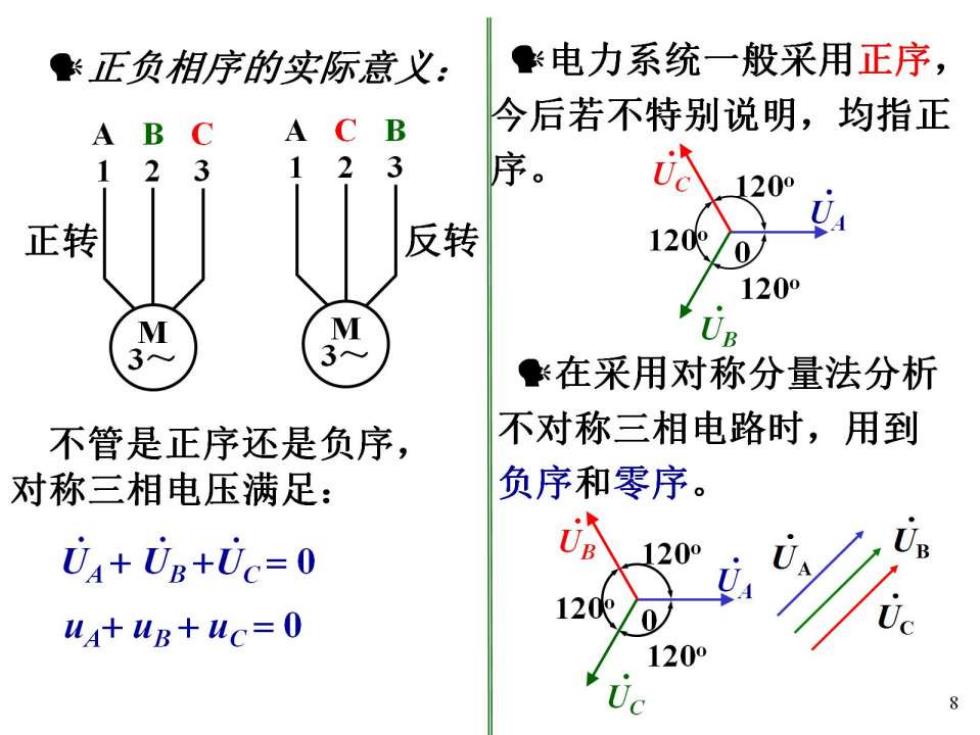

正负相序的实际意义： 电力系统一般采用正序， A B C A C B 今后若不特别说明，均指正 1 2 3 3 序。 1209 正转 反转 120 1200 UB 在采用对称分量法分析 不管是正序还是负序， 不对称三相电路时，用到 对称三相电压满足： 负序和零序。 04+0g+Uc=0 209 1200 ua+uB+uc=O 1200 8

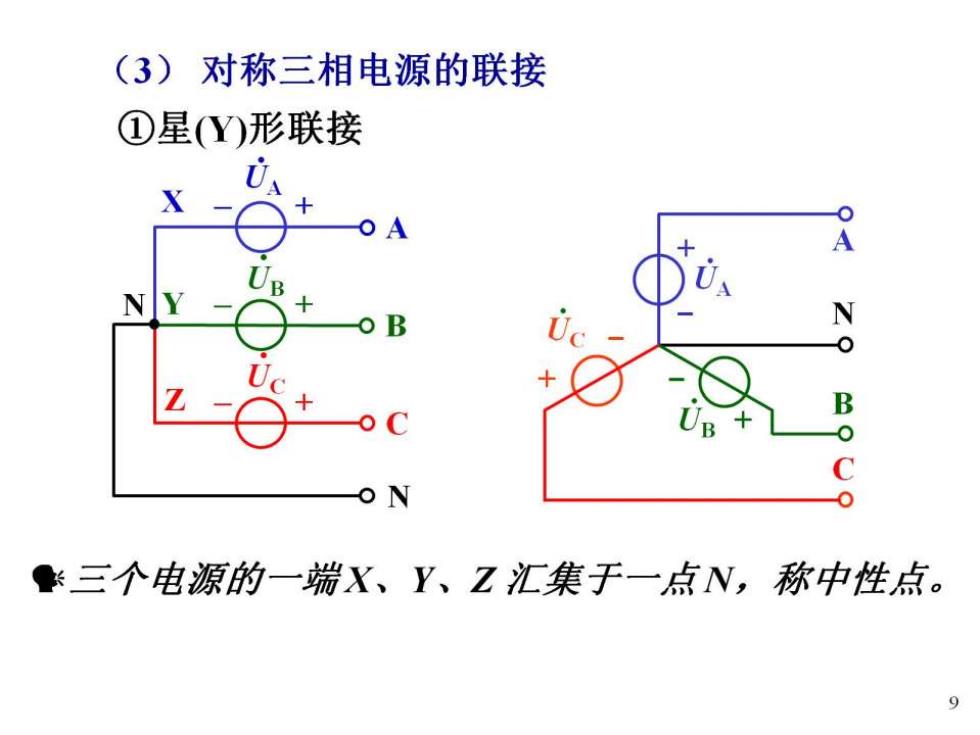

(3)对称三相电源的联接 ①星(Y)形联接 N C N 三个电源的一端X、Y、Z汇集于一点N,称中性点。 9
②三角形（△）联接 OA OA oB oC C ●三相电源依次联接成一个回路，再从端子 A(Z)、B)、C(Y)引出端线。 注意：△形联接没有中性点，不能引出中线。 10
