例3已知属于圆柱面上的点A、B、C的一个投影求另外 两面投影 1 a') 中途返回请按“ESC”键
例3 已知属于圆柱面上的点A、B、C 的一个投影求另外 两面投影 中途返回请按“ESC” 键

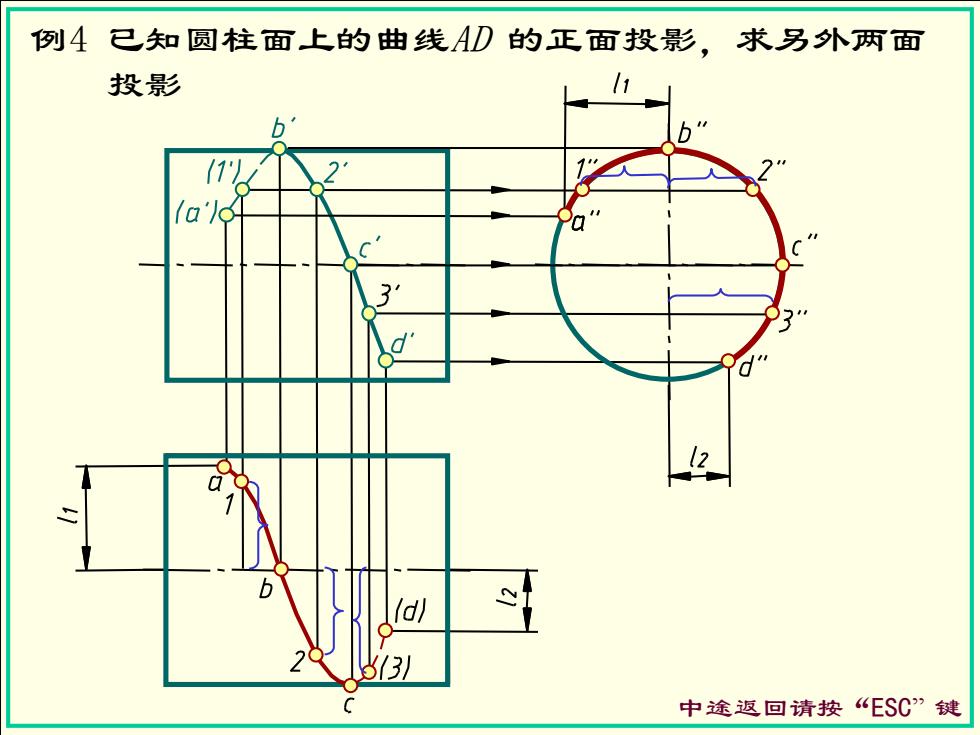

例4已知圆柱面上的曲线AD的正面投影，求另外两面 投影 b' (1 2 1a'6 3 d' d) 中途返回请按“ESC”键
例4 已知圆柱面上的曲线AD 的正面投影，求另外两面 投影 中途返回请按“ESC” 键
斜置圆柱一轴线为投影面平行线 h 2R 2R 2R 01八 中途返回请按“ESC”键
斜置圆柱—轴线为投影面平行线 中途返回请按“ESC” 键

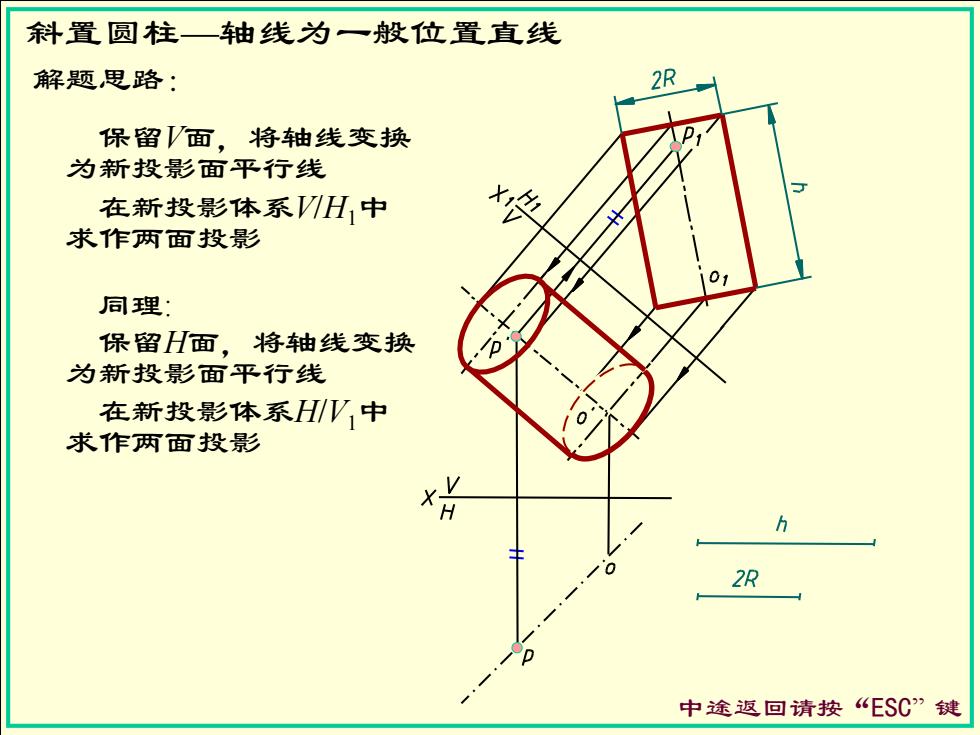

斜置圆柱一轴线为一般位置直线 解题思路： 2R 保留V面，将轴线变换 为新投影面平行线 在新投影体系H,中 求作两面投影 同理： 保留H面，将轴线变换 为新投影面平行线 在新投影体系H/W,中 求作两面投影 H h 2R 中途返回请按“ESC”键
斜置圆柱—轴线为一般位置直线 中途返回请按“ESC” 键 解题思路： 保留V面，将轴线变换 为新投影面平行线 在新投影体系V/H1中 求作两面投影 在新投影体系H/V1中 求作两面投影 保留H面，将轴线变换 为新投影面平行线 同理:
二、 圆锥 空间分析 作图步骤： 画轴线 画底面的投影 画锥顶 画转向线 画正面转向线 画侧面转向线 中途返回请按“ESC”键
二、圆锥 作图步骤： 画底面的投影 画转向线 画轴线 画正面转向线 画侧面转向线 空间分析 中途返回请按“ESC” 键 画锥顶
