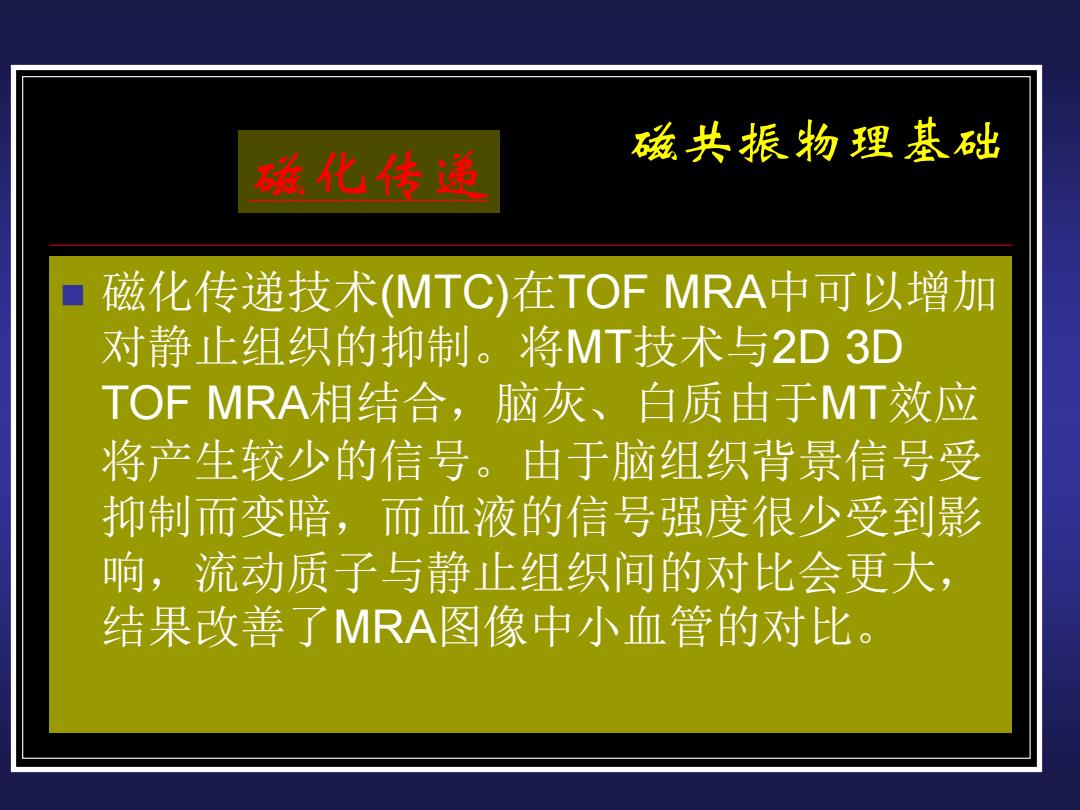

磁共振物理基础 磁化传递 磁化传递技术(MTC)在TOF MRA中可以增加 对静止组织的抑制。将MT技术与2D3D TOF MRA相结合，脑灰、白质由于MT效应 将产生较少的信号。由于脑组织背景信号受 抑制而变暗，而血液的信号强度很少受到影 响，流动质子与静止组织间的对比会更大， 结果改善了MRA图像中小血管的对比
磁共振物理基础 磁化传递技术(MTC)在TOF MRA中可以增加 对静止组织的抑制。将MT技术与2D 3D TOF MRA相结合，脑灰、白质由于MT效应 将产生较少的信号。由于脑组织背景信号受 抑制而变暗，而血液的信号强度很少受到影 响，流动质子与静止组织间的对比会更大， 结果改善了MRA图像中小血管的对比。 磁化传递

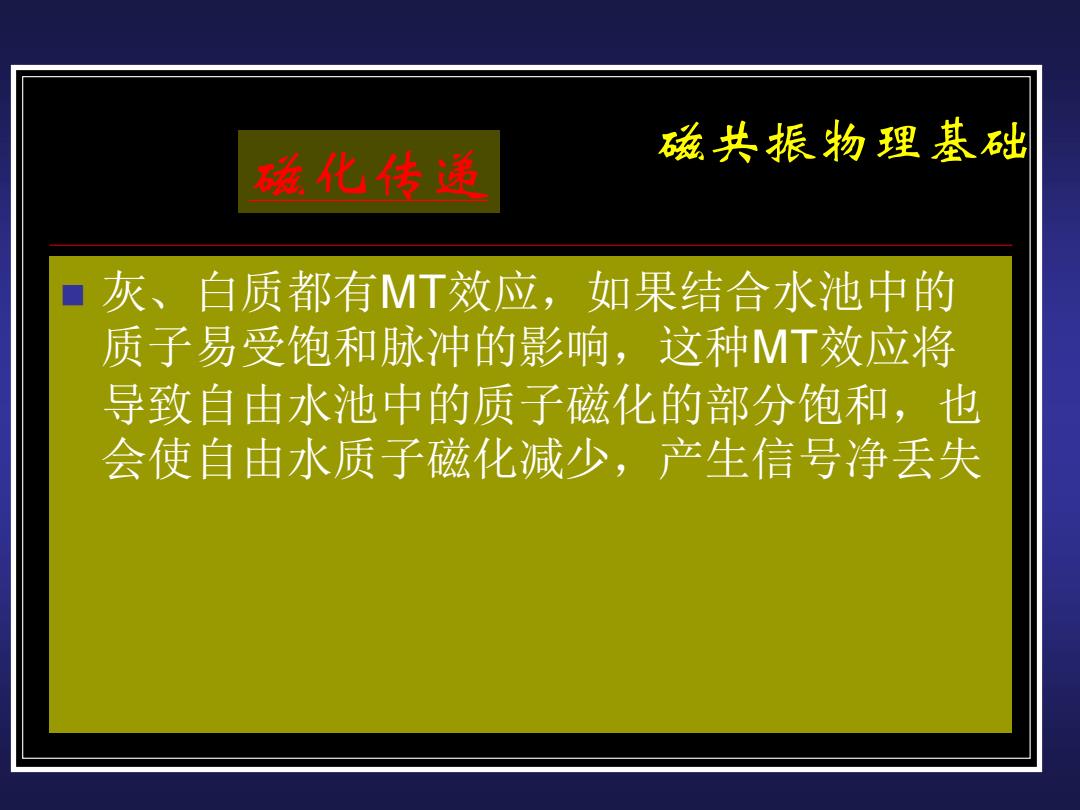

磁共振物理基础 磁化传递 灰、白质都有MT效应，如果结合水池中的 质子易受饱和脉冲的影响，这种MT效应将 导致自由水池中的质子磁化的部分饱和，也 会使自由水质子磁化减少，产生信号净丢失
磁共振物理基础 灰、白质都有MT效应，如果结合水池中的 质子易受饱和脉冲的影响，这种MT效应将 导致自由水池中的质子磁化的部分饱和，也 会使自由水质子磁化减少，产生信号净丢失 磁化传递

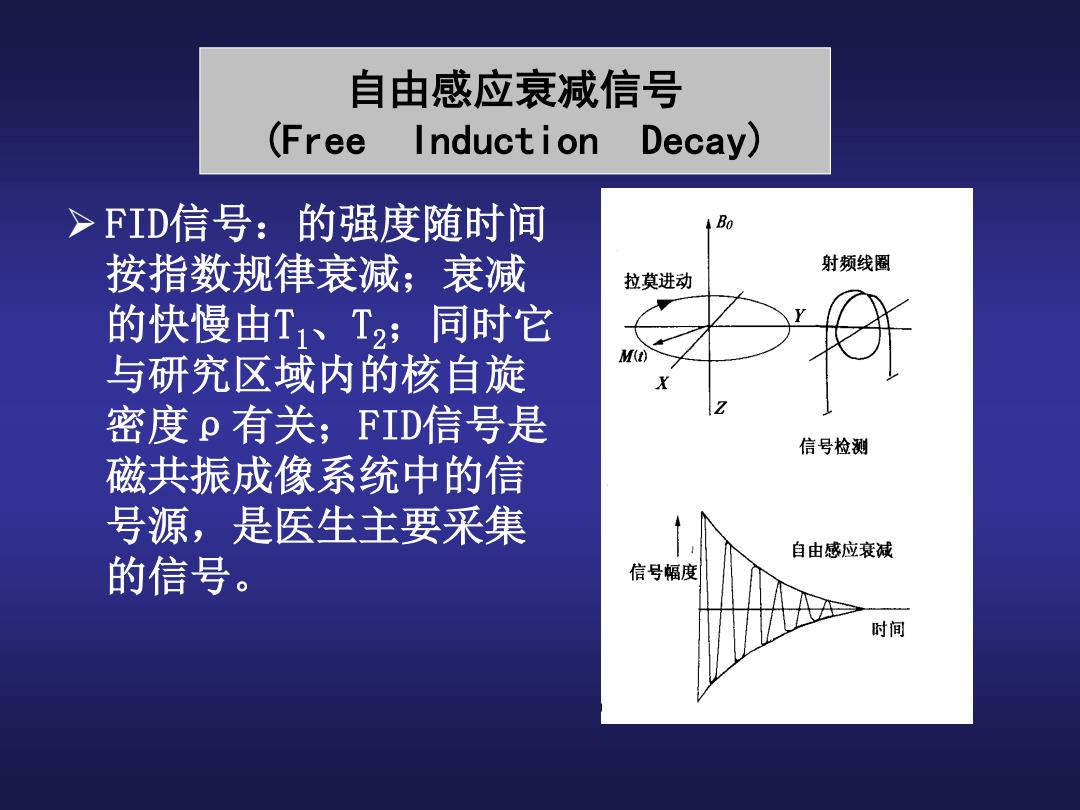

自由感应衰减信号 (Free Induction Decay） >FID信号：的强度随时间 Bo 按指数规律衰减；衰减 射频线圈 拉莫进动 的快慢由T1、T2；同时它 与研究区域内的核自旋 M() 密度p有关；FID信号是 信号检测 磁共振成像系统中的信 号源，是医生主要采集 自由感应衰减 的信号。 信号幅度 时间
自由感应衰减信号 (Free Induction Decay) FID信号：的强度随时间 按指数规律衰减；衰减 的快慢由T1、T2；同时它 与研究区域内的核自旋 密度ρ有关；FID信号是 磁共振成像系统中的信 号源，是医生主要采集 的信号

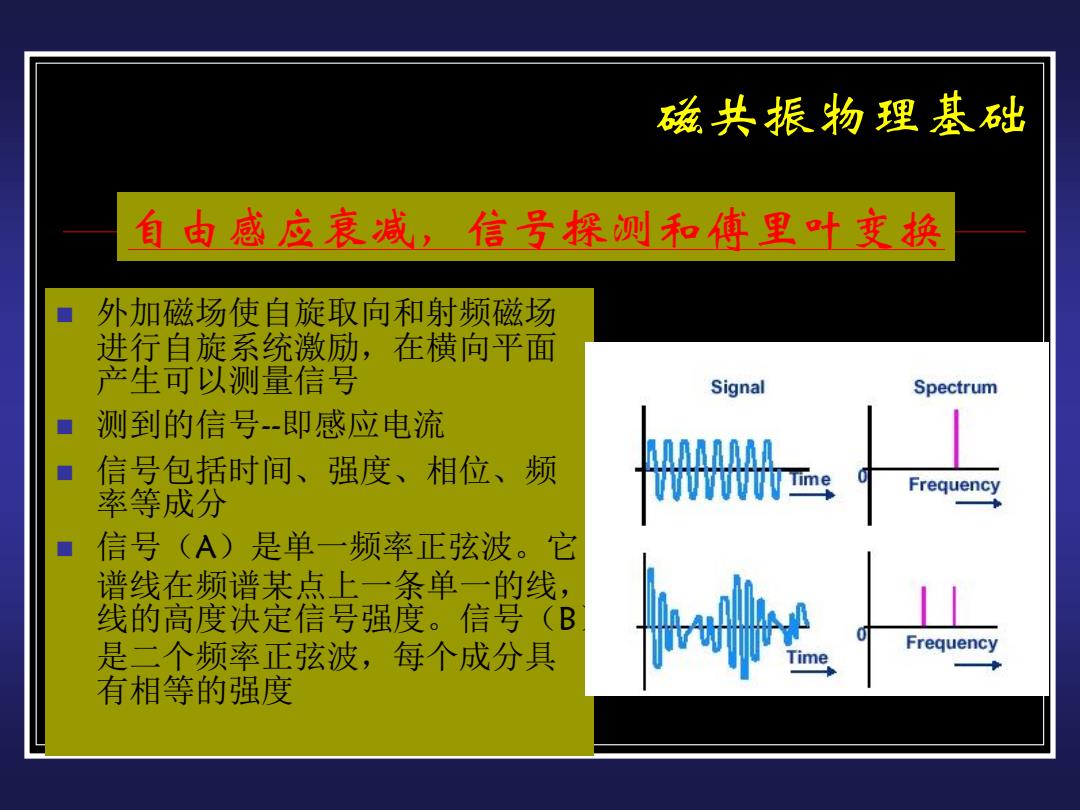

磁共振物理基础 自由感应衰减，信子探测和傅里叶变换 外加磁场使自旋取向和射频磁场 进行自旋系统激励，在横向平面 产生可以测量信号 Signal Spectrum 测到的信号-即感应电流 信号包括时间、强度、相位、频 Frequency 率等成分 信号(A)是单一频率正弦波。它 谱线在频谱某点上一条单一的线， 线的高度决定信号强度。信号(B 是二个频率正弦波，每个成分具 人 requency 有相等的强度
外加磁场使自旋取向和射频磁场 进行自旋系统激励，在横向平面 产生可以测量信号 测到的信号--即感应电流 信号包括时间、强度、相位、频 率等成分 信号（A）是单一频率正弦波。它 谱线在频谱某点上一条单一的线， 线的高度决定信号强度。信号（B） 是二个频率正弦波，每个成分具 有相等的强度 自由感应衰减，信号探测和傅里叶变换 磁共振物理基础

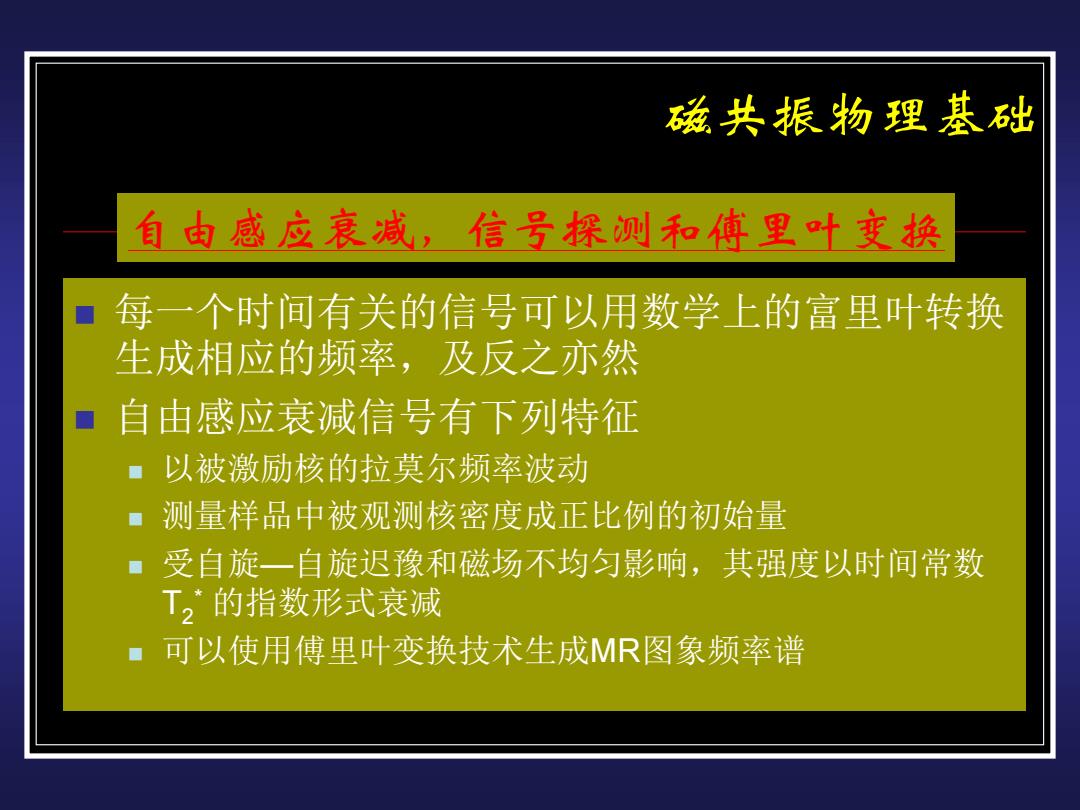

磁共振物理基础 自由感应衰减，信号探测和傅里叶变换 每一个时间有关的信号可以用数学上的富里叶转换 生成相应的频率，及反之亦然 自由感应衰减信号有下列特征 以被激励核的拉莫尔频率波动 ▣测量样品中被观测核密度成正比例的初始量 受自旋一自旋迟豫和磁场不均匀影响，其强度以时间常数 T2的指数形式衰减 可以使用傅里叶变换技术生成MR图象频率谱
每一个时间有关的信号可以用数学上的富里叶转换 生成相应的频率，及反之亦然 自由感应衰减信号有下列特征 以被激励核的拉莫尔频率波动 测量样品中被观测核密度成正比例的初始量 受自旋—自旋迟豫和磁场不均匀影响，其强度以时间常数 T2 * 的指数形式衰减 可以使用傅里叶变换技术生成MR图象频率谱 自由感应衰减，信号探测和傅里叶变换 磁共振物理基础
