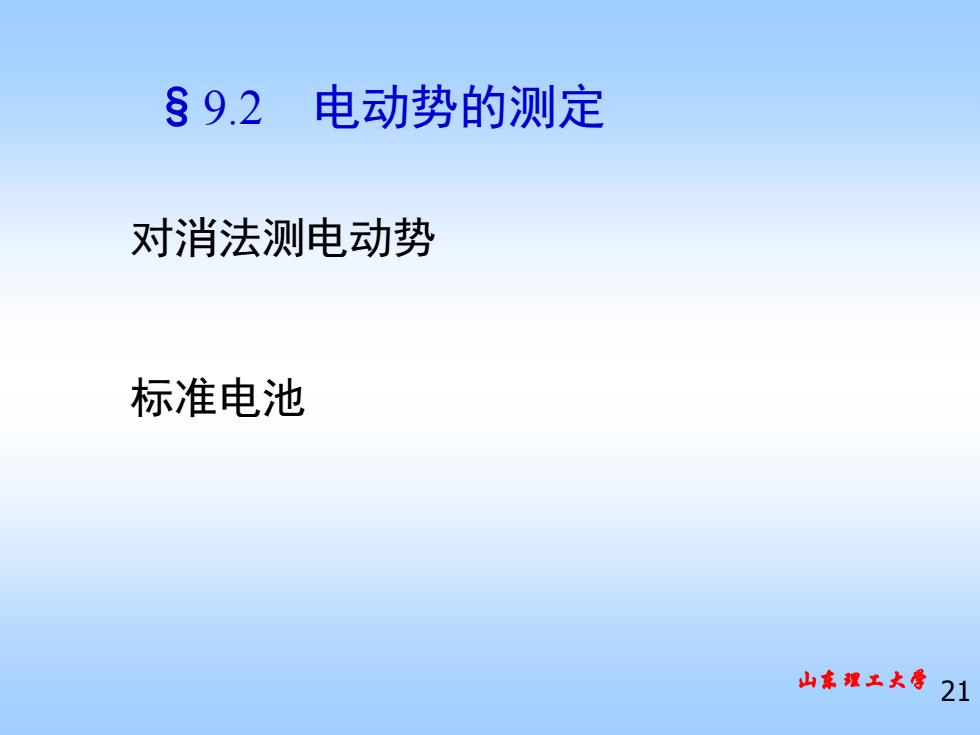

§9.2 电动势的测定 对消法测电动势 标准电池 山意现上大号21
山东理工大学 21 §9.2 电动势的测定 对消法测电动势 标准电池

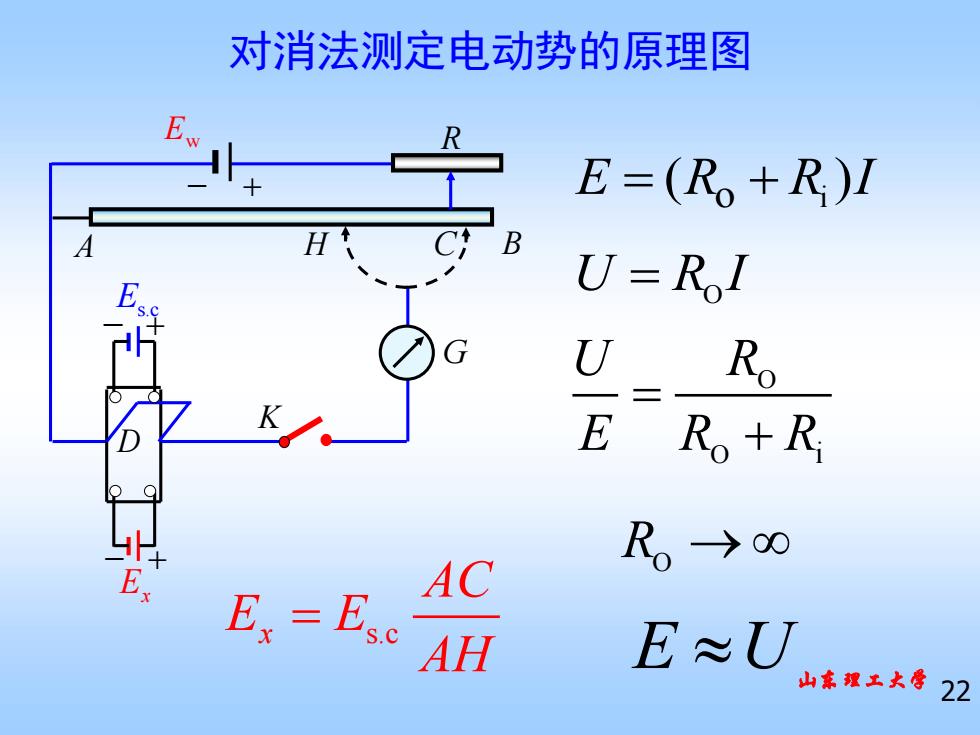

对消法测定电动势的原理图 E E=(R。+R)I B U=RI U R。 E R。+R E,=Ese AC AH E≈U 山东理土大学 22
山东理工大学 22 对消法测定电动势的原理图 o i E R R I = + ( ) E U Ex − + − + − + Es.cEw D K G A H C B R U R I = O O O i U R E R R = + RO → x s.c AC E E AH =
对消法测电动势的实验装置 标准电池 待测电池 工作电源 检流计 电位计 山家理工大号23
山东理工大学 23 对消法测电动势的实验装置 工作电源 检流计 电位计 标准电池 待测电池

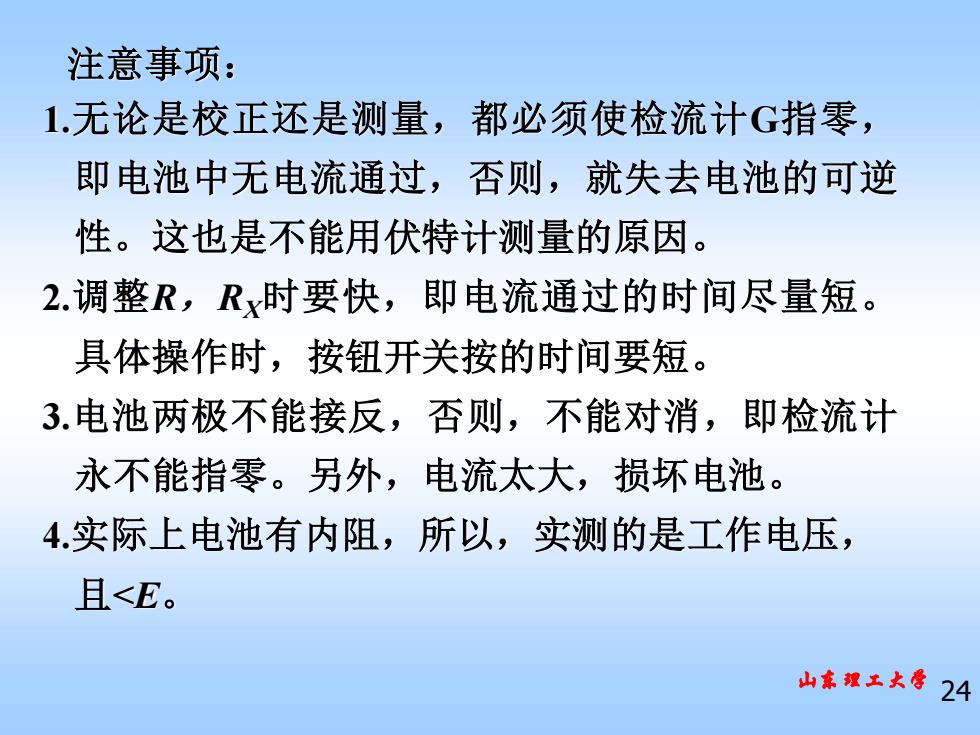

注意事项： 1.无论是校正还是测量，都必须使检流计G指零， 即电池中无电流通过，否则，就失去电池的可逆 性。这也是不能用伏特计测量的原因。 2.调整R,Rx时要快，即电流通过的时间尽量短。 具体操作时，按钮开关按的时间要短。 3电池两极不能接反，否则，不能对消，即检流计 永不能指零。另外，电流太大，损坏电池。 4实际上电池有内阻，所以，实测的是工作电压， 且<E。 山东螺工大导24
山东理工大学 24 1.无论是校正还是测量，都必须使检流计G指零， 即电池中无电流通过，否则，就失去电池的可逆 性。这也是不能用伏特计测量的原因。 2.调整R，RX时要快，即电流通过的时间尽量短。 具体操作时，按钮开关按的时间要短。 3.电池两极不能接反，否则，不能对消，即检流计 永不能指零。另外，电流太大，损坏电池。 4.实际上电池有内阻，所以，实测的是工作电压， 且<E。 注意事项：

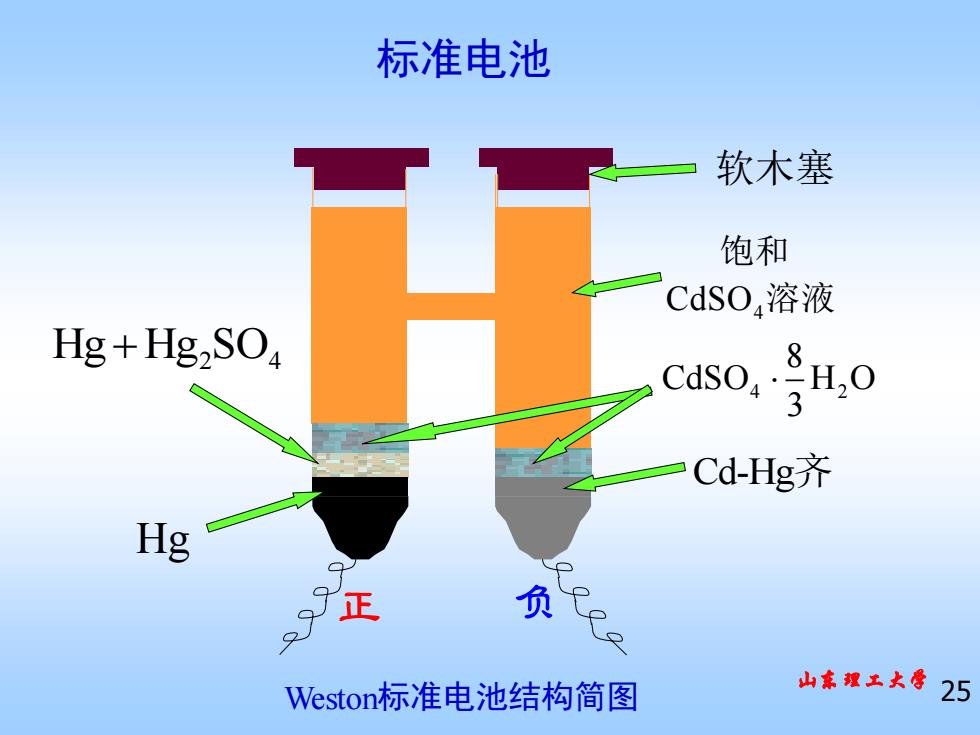

标准电池 软木塞 饱和 CdSO,溶液 Hg+Hg2SO Ccas0,H0 30 Cd-Hg齐 Hg 9正 Weston标准电池结构简图 山意现上大号25
山东理工大学 25 正 负 Weston标准电池结构简图 CdSO4 饱和 溶液 软木塞4 2 8 CdSO H O 3 Cd-Hg齐 Hg Hg Hg SO + 2 4 标准电池
