图3电子式三相四线电能表实际接线图 表1电子式三四线电能表走字误差试验数据 参照表 被测表 型号厂名 有功 起始 终止 电量 起始 终止 电量 误 号正/反向kW (kwh)(kWh)(kwh)(kwh)(kwh)(%) 论 Ih) 五、注意事项 1)接线要正确规范 接线是现场屡屡发生的计量差错之一，它导致了差错电量的产生。在走字试验中它同样 可导致走字的差错。走字试验中容易忽略的接线问圈有： 元件表误认为二元件表、三相四 线表忽略了零线、接线不规范（同相或相邻相电流在接线柱处有触点，造成表外分流，少计 电量：固定电流接线柱的螺丝没有紧固)。这些问题常引发走字不合格，因此，在走字试验 时接线一定要正确规范。 (2)抄见底度要准确无误 走字时抄见底度的准确与否直接影响走字的结果。走字时易发生错误读数的情况是把末 位窗口无数字的2看作7,6看作1，如把0.32读作0.37,0.56读作0.51，产生一个±0.5

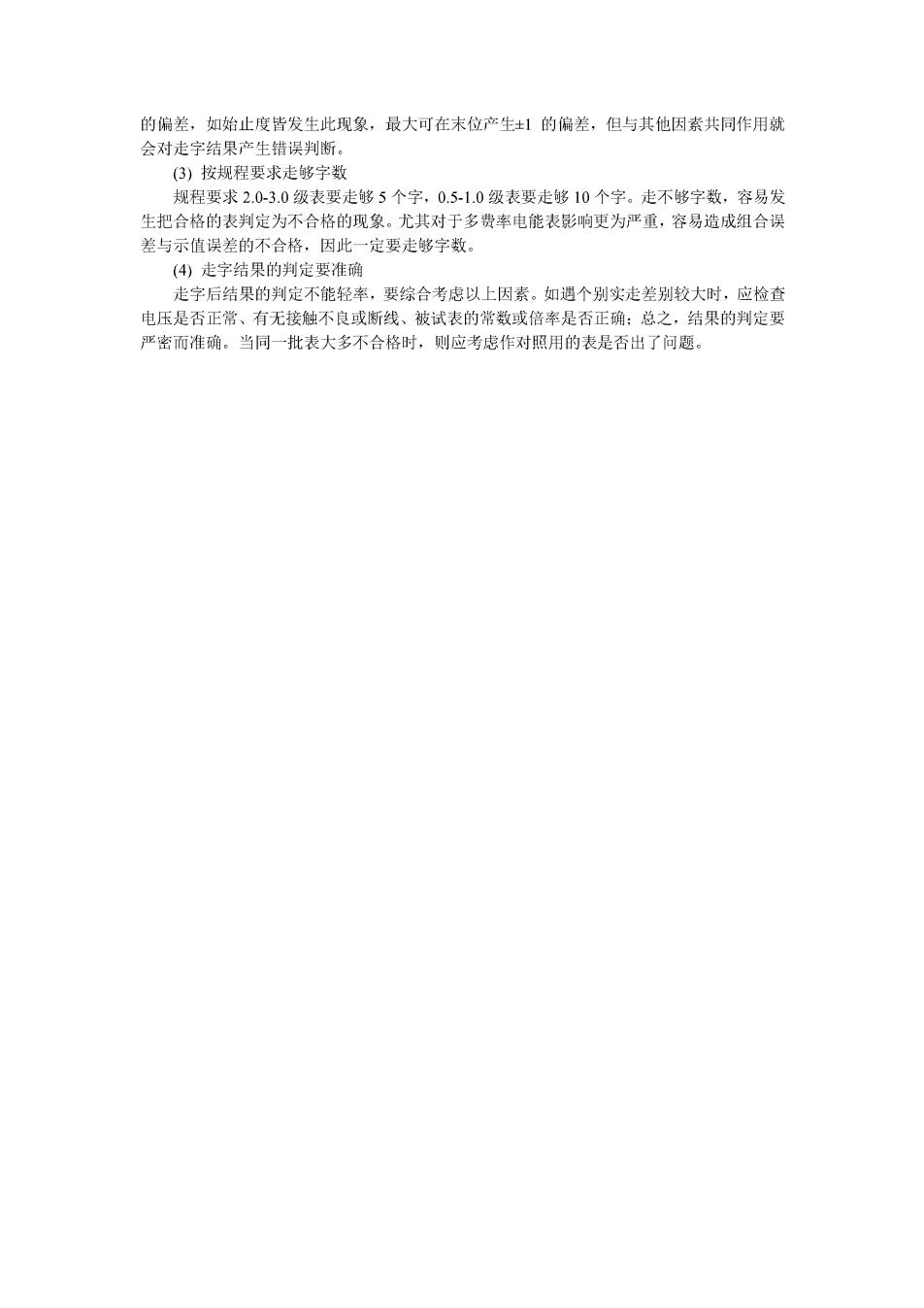

的偏差，如始止度皆发生此现象，最大可在末位产生±！的偏差，但与其他因素共同作用就 会对走字结果产生错误判断。 (3)按规程要求走铭字数 规程要求2.0-3.0级表要走够5个字，0.5-1.0级表要走够10个字。走不够字数，容易发 生把合格的表判定为不合格的现象。尤其对于多费率电能表影响更为严重，容易造成组合误 差与示值误差的不合格，因此一定要走够字数。 (4走字结果的判定要准确 字后结果的判定不能轻率，要综合考虑以上因素。如遇个别实走差别较大时，应检查 电压是否正常、有无接不良或断线、被试表的常数或倍率是否正确：总之，结果的判定要 严密而准确。当同一批表大多不合格时，则应考虑作对照用的表是否出了问题
