《工程制图A1》教学大纲 课程类别：学科基础 课程性质：必修 英文名称：Engineering Drawing Al 总学时：32 讲授学时：32 学分2 先修课程：无 适用专业：土木工程、工程管理 开课单位：建筑工程学院 一、课程简介 木里程是一门研穷用投母影法给制丁程图详和醒决空间几何问颗的理论和方 法的专业技术基础课。其主要目的是培养学生制图、读图的基本技能和空间想多 力。使学生能够掌握正投影的基本理论和作图方法：了解轴测投影的基本知识， 并掌握其基本画法。 二、教学内容及基本要求 第一章：绪论 (0.5学时) 教 要求： 解本课程的性质和任务，了解本课程的特点和学习方法。 课方式：讲授。 第二章：点、直线、平面的投影 (9.5学时) 教学内容：投影法概述；点的投影：直线的投影：平面的投影：直线与平面、 平面与平面的相对位置：投影变换方法。 教学要 掌握投影法原理、分类。熟练掌握点在两面投影体系和三面投 体系中的投影及两点的相对位置。熟练掌握直线对投影面的相对位置 ,各种位置 直线的投影特性，一般位置直线的实长及其倾角，直线上的点，两直线的相对位 置，直角投影定理。了解平面表示法，熟练掌握平面对投影面的相对位置，熟练 掌握各种位置平面的投影特性，掌握属于平面的点和直线的投影特点。了解直线 与平面、两平面的相对位置的投影。了解投影变换中换面法的变换原理及应用。 授课方式：讲授：直线与平面、两平面的相对位置的投影及换面法的部分内 容根据需要可安排自学。 第三章：基本体和曲面体的投影彩 (4学时) 教学内容：平面体的投影：曲面体的投影：几种直纹面的投影：基本体表面 的展开方法 教学要求：熟练掌握平面体中棱柱体，棱锥体的投影特点。熟练掌握曲面体 中圆柱、圆锥、圆球、圆环体的投影特点。了解曲面的形成和分类及几种直纹面 的投影特点。了解基本体表面展开的基本原理和方法。 授课方式：讲授：几种直纹面的投影及基本体表面的展开方法的部分内容根 据需要可安排自学。 第四章：立体截切和相贯的投影 (10些时) 教学内容：平面体的截切：曲面体的截切：平面体与平面体相贯；平面体与 曲面体相贯：曲面体与曲面体相贯。 教学要求：了解平面体截切的基本概念，掌握单一平面和多个平面截切平面 体的方法。熟练掌握圆柱、圆锥、圆球体截交线的画法。熟练掌握平面体与平面 体相贯线的求法。掌握平面体与曲面体相贯线的求法。了解曲面体与曲面体相贯

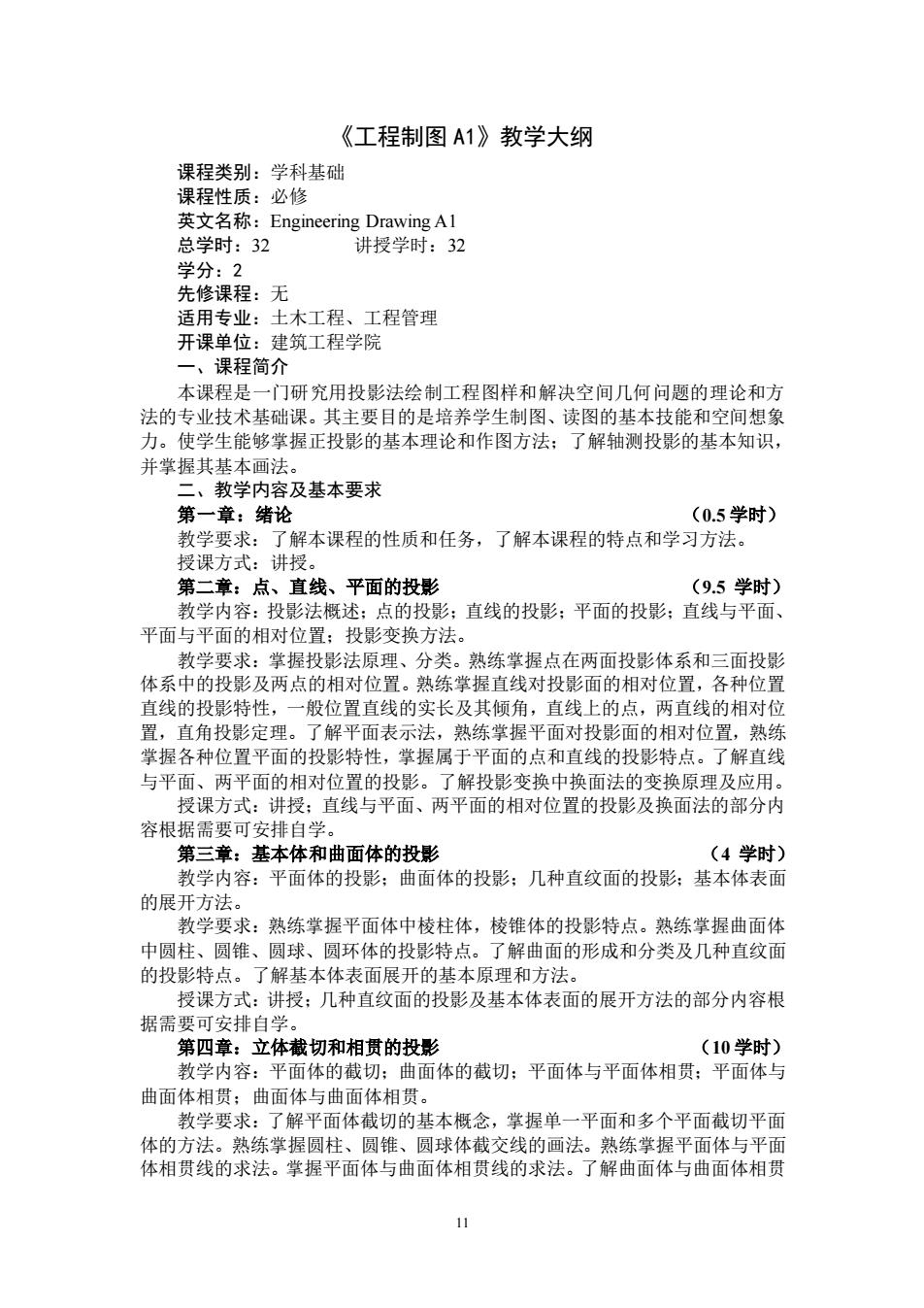

11 《工程制图 A1》教学大纲 课程类别：学科基础 课程性质：必修 英文名称：Engineering Drawing A1 总学时：32 讲授学时：32 学分：2 先修课程：无 适用专业：土木工程、工程管理 开课单位：建筑工程学院 一、课程简介 本课程是一门研究用投影法绘制工程图样和解决空间几何问题的理论和方 法的专业技术基础课。其主要目的是培养学生制图、读图的基本技能和空间想象 力。使学生能够掌握正投影的基本理论和作图方法；了解轴测投影的基本知识， 并掌握其基本画法。 二、教学内容及基本要求 第一章：绪论 （0.5 学时） 教学要求：了解本课程的性质和任务，了解本课程的特点和学习方法。 授课方式：讲授。 第二章：点、直线、平面的投影 （9.5 学时） 教学内容：投影法概述；点的投影；直线的投影；平面的投影；直线与平面、 平面与平面的相对位置；投影变换方法。 教学要求：掌握投影法原理、分类。熟练掌握点在两面投影体系和三面投影 体系中的投影及两点的相对位置。熟练掌握直线对投影面的相对位置，各种位置 直线的投影特性，一般位置直线的实长及其倾角，直线上的点，两直线的相对位 置，直角投影定理。了解平面表示法，熟练掌握平面对投影面的相对位置，熟练 掌握各种位置平面的投影特性，掌握属于平面的点和直线的投影特点。了解直线 与平面、两平面的相对位置的投影。了解投影变换中换面法的变换原理及应用。 授课方式：讲授；直线与平面、两平面的相对位置的投影及换面法的部分内 容根据需要可安排自学。 第三章：基本体和曲面体的投影 （4 学时） 教学内容：平面体的投影；曲面体的投影；几种直纹面的投影；基本体表面 的展开方法。 教学要求：熟练掌握平面体中棱柱体，棱锥体的投影特点。熟练掌握曲面体 中圆柱、圆锥、圆球、圆环体的投影特点。了解曲面的形成和分类及几种直纹面 的投影特点。了解基本体表面展开的基本原理和方法。 授课方式：讲授；几种直纹面的投影及基本体表面的展开方法的部分内容根 据需要可安排自学。 第四章：立体截切和相贯的投影 （10 学时） 教学内容：平面体的截切；曲面体的截切；平面体与平面体相贯；平面体与 曲面体相贯；曲面体与曲面体相贯。 教学要求：了解平面体截切的基本概念，掌握单一平面和多个平面截切平面 体的方法。熟练掌握圆柱、圆锥、圆球体截交线的画法。熟练掌握平面体与平面 体相贯线的求法。掌握平面体与曲面体相贯线的求法。了解曲面体与曲面体相贯
线的求法。 授课方式：讲授。 第五章：轴测投影 （4学时) 教学内容：轴测投影基本知识：斜轴测图：正等轴测图：轴测草图的画法 教学要求：了解轴测投影的形成，掌握轴测投影中的轴间角和轴向伸缩系数 和轴测投影的特性。了解常用斜轴测图的轴间角和轴向伸缩系数，掌握常用的两 种斜轴汇侧图的绘制方法。了解常用正等轴利图的轴间角和轴向伸缩系数，熟练草 握组合体和平行于坐标面的圆正等轴测图的画法。了解轴测草图的画法】 授课方式 讲授 第六章：组合体的三面投影图 (4学时) 教学内容：组合体的形体分析：组合体三面图的画法：组合体三面图的阅读。 教学要求：了解组合体的形体分析的思维基础。熟练掌握组合体三面图读图 和画图的基本方法。 授课方式：讲授 ,其他教学环节安排 本课程教学过程中，建议学生自制模型，从中掌握投影图与实物的相对关系， 培养动手能力，激发学习兴趣。 四、考核方式 (1)平时成绩：占总成绩30% 作业：每次课后布置，期末按实际完成情况计算 出勤：缺勤一次扣1分（总成绩），其它按学校相关规定执行。 (2)期末考核：占总成绩70% 闭卷考试，按百分制记录。 五、教材及主要参考书 (1)教材 丁字明.土建工程制图（第二版）.北京：高等教有出版社，2007 丁字明.土建工程制图习题集（第二版）.北京：高等教育出版社，2007. 丁宇明.土建工程制图多媒体辅助教学系统（第二版）.北京：高等教育出版 社，2007. ())主要若书 朱万育.画法几何及土木工程制图.北京：高等教育出版社，2001. 何铭新.画法几何及土木工程制图（第二版）.武汉理工大学出版社，2006. 撰写人：孙志红 审核人：刘福样
12 线的求法。 授课方式：讲授。 第五章：轴测投影 （4 学时） 教学内容：轴测投影基本知识；斜轴测图；正等轴测图；轴测草图的画法。 教学要求：了解轴测投影的形成，掌握轴测投影中的轴间角和轴向伸缩系数 和轴测投影的特性。了解常用斜轴测图的轴间角和轴向伸缩系数，掌握常用的两 种斜轴测图的绘制方法。了解常用正等轴测图的轴间角和轴向伸缩系数，熟练掌 握组合体和平行于坐标面的圆正等轴测图的画法。了解轴测草图的画法。 授课方式：讲授。 第六章：组合体的三面投影图 （4 学时） 教学内容：组合体的形体分析；组合体三面图的画法；组合体三面图的阅读。 教学要求：了解组合体的形体分析的思维基础。熟练掌握组合体三面图读图 和画图的基本方法。 授课方式：讲授。 三、其他教学环节安排 本课程教学过程中，建议学生自制模型，从中掌握投影图与实物的相对关系， 培养动手能力，激发学习兴趣。 四、考核方式 （1）平时成绩：占总成绩 30%。 作业：每次课后布置，期末按实际完成情况计算。 出勤：缺勤一次扣 1 分（总成绩），其它按学校相关规定执行。 （2）期末考核：占总成绩 70% 闭卷考试，按百分制记录。 五、教材及主要参考书 （1）教材： 丁宇明．土建工程制图（第二版）．北京:高等教育出版社,2007． 丁宇明．土建工程制图习题集（第二版）．北京:高等教育出版社,2007． 丁宇明．土建工程制图多媒体辅助教学系统（第二版）．北京:高等教育出版 社, 2007． （2）主要参考书： 朱万育．画法几何及土木工程制图．北京:高等教育出版社, 2001． 何铭新．画法几何及土木工程制图（第二版）．武汉理工大学出版社, 2006． 撰写人：孙志红 审核人：刘福祥
《工程制图A2》教学大纲 课程类别：学科基础 课程性质：必修 英文名称：Engineering DrawingA2 总学时：64 讲授学时：48 上机实验学时：16 学分.35 先修课程：工程制图A1、计算机基础 适用专业：土木工程、工程管理 开课单位：建筑工程学院 一、课程简介 本课程是一门研究用投影法绘制工程图样的专业技术基础课。其主要目的是 培养学生制图、读图的基本技能和空间想象力。使学生能够掌握利用绘图仪器进 行手工绘图的方法 ,并能够熟练掌握计算机绘图软件基本命令的操作方法，掌握 绘制平面图形、标注尺寸、注写文字、图形输出等方法，绘制出符合国家制图标 准的建筑工程图纸。 二、教学内容及基本要求 第一章：制图基本知识 (4学时) 教学内容：制图标准概述：制图标准的基本规定：几何作图：绘图技能 教学要求：解制图标准种类。掌握国家标准《技术制图》中对图幅、比例 图线、字体、视图、图样画法、尺寸注法等方面的基本规定。掌握几何作图的方 法。熟练掌握绘制草图和仪器绘图的绘图技能。 授课方式：讲授与实际绘图指导相结合。 箕一音，丁程形休的图样画法 （3学时) 教学内容：视图：剖面图：断面图：图样中的简化画法和简化标注。 教学要求：了解基本视图、镜像投影的形成及绘制方法。掌握剖面图的形成、 画法、种类和剖切方法。掌握断面图的形成、种类与画法。了解图样中的简化画 法和简化标注。 授课方式：讲授，理论与实际工程应用相结合 第三章： 房屋建筑施工图 (12学时) 教学内容：概述；建筑总平面图；建筑平面图：建筑立面图：建筑剖面图： 建筑详图。 教学要求：了解建筑基本知识，了解建筑施工图的基本组成，掌握建筑施工 图中图线、尺寸标注的要求，常用符号、图例等的画法。了解建筑总平面图的作 用刻示方和图示内突 了解建筑施工图平面图、立面图、剖面图、详图的图 示方法和图示内容。熟练掌握建筑平面图、立面图、剖面图、详图的绘制和阅读 方法，能绘制和阅读中等复杂程度的建筑施工图。 授课方式：理论讲授与实际建筑工程施工图的应用及阅读相结合。 第四章：建筑结构图 (10学时) 教学内容：概述：钢筋混凝土构件图：房屋结构施工图：钢结构图。 教学要求：了解钢筋混凝士结构、钢结构的基本知识。了解《建筑结构制图 标准》中，关于钢筋混凝土结构、钢结构施工图常用符号、常用图例等的画法 了解钢筋混凝土结构施工图（包括结构平面图、构件详图）的图示方法和图示内 容。熟练掌握钢筋混凝土结构施工图（包括结构平面图、构件详图）的绘制和阅 13
13 《工程制图 A2》教学大纲 课程类别：学科基础 课程性质：必修 英文名称： Engineering DrawingA2 总学时：64 讲授学时：48 上机实验学时：16 学分：3.5 先修课程：工程制图 A1、计算机基础 适用专业：土木工程、工程管理 开课单位：建筑工程学院 一、课程简介 本课程是一门研究用投影法绘制工程图样的专业技术基础课。其主要目的是 培养学生制图、读图的基本技能和空间想象力。使学生能够掌握利用绘图仪器进 行手工绘图的方法，并能够熟练掌握计算机绘图软件基本命令的操作方法，掌握 绘制平面图形、标注尺寸、注写文字、图形输出等方法，绘制出符合国家制图标 准的建筑工程图纸。 二、教学内容及基本要求 第一章：制图基本知识 （4 学时） 教学内容：制图标准概述；制图标准的基本规定；几何作图；绘图技能。 教学要求：解制图标准种类。掌握国家标准《技术制图》中对图幅、比例、 图线、字体、视图、图样画法、尺寸注法等方面的基本规定。掌握几何作图的方 法。熟练掌握绘制草图和仪器绘图的绘图技能。 授课方式：讲授与实际绘图指导相结合。 第二章：工程形体的图样画法 （3 学时） 教学内容：视图；剖面图；断面图；图样中的简化画法和简化标注。 教学要求：了解基本视图、镜像投影的形成及绘制方法。掌握剖面图的形成、 画法、种类和剖切方法。掌握断面图的形成、种类与画法。了解图样中的简化画 法和简化标注。 授课方式：讲授，理论与实际工程应用相结合。 第三章：房屋建筑施工图 （12 学时） 教学内容：概述；建筑总平面图；建筑平面图；建筑立面图；建筑剖面图； 建筑详图。 教学要求：了解建筑基本知识，了解建筑施工图的基本组成，掌握建筑施工 图中图线、尺寸标注的要求，常用符号、图例等的画法。了解建筑总平面图的作 用、图示方法和图示内容。了解建筑施工图平面图、立面图、剖面图、详图的图 示方法和图示内容。熟练掌握建筑平面图、立面图、剖面图、详图的绘制和阅读 方法，能绘制和阅读中等复杂程度的建筑施工图。 授课方式：理论讲授与实际建筑工程施工图的应用及阅读相结合。 第四章：建筑结构图 （10 学时） 教学内容：概述；钢筋混凝土构件图；房屋结构施工图；钢结构图。 教学要求：了解钢筋混凝土结构、钢结构的基本知识。了解《建筑结构制图 标准》中，关于钢筋混凝土结构、钢结构施工图常用符号、常用图例等的画法。 了解钢筋混凝土结构施工图（包括结构平面图、构件详图）的图示方法和图示内 容。熟练掌握钢筋混凝土结构施工图（包括结构平面图、构件详图）的绘制和阅
读方法，能绘制和阅读简单的钢筋混凝土结构施工图。了解钢结构中型钢及其连 接的图示方法、钢屋如结物图的图示内容与绘制方法 授课方式：理论讲授与实际建筑工程施工图的应用及阅读相结合 第五章：建筑设备图 (3学时) 数学内空，室内给水排水图施图，采腰通风图，建箱由与图 教学要求：了解室内给水排水图施工图、采暖通风图、建筑电气图的图示内 容与表达。 授课方式：理论讲授与实际建筑工程施工图的应用及阅读相结合。 第六章：计算机绘图基础 16学时) 教学内容：AutoCAD绘图软件和基本内容：常用的二维绘图命令：常用的 编辑命令： 图 线型、线宽 图形的显示控制：图中文字的注写：图案 填充；尺寸标注；图块的操作；图形的输出；AutuCAD绘制房屋图 教学要求：了解AutoCAD绘图软件基本内容。能够熟练学握AutoCAD基 本操作、绘图命令、图形编辑、图层管理、尺寸标注、文字注写、图案填充等 能够熟练利用AutoCAD绘图软件绘制建筑平面图、立面图、剖面图、建筑详图 及钢筋混凝土结构平面图、结构构件详图 课 讲授 理论讲授与上机实验操作相结合。 三、其他教学环节安排 本课程在房屋建筑施工图和建筑结构图教学中，以实际工程图样为案例，培 养学生专业实际应用意识，提高读图能力。 本课程课后安排共16学时的上机实验课，见附件1。 由以下 三部分组成： (1)手工绘客图大作业：占总成绩40% 每次课后布置手工绘图大作业，期末按实际完成情况计算。 (2)上机实验表现及平时出勤：占总成绩20% 缺课一次扣3分（总成绩） 其它按 相关规定执行 期末 上机实验操作考核：占总成绩40% 上机操作考核，按百分制记录。 五、教材及主要参考书 (1)数材 丁字明。土建工程制图（第二版）.北京：高等教有出版社，2007 丁字明 土建工程制图 题集 (第二 北京 高等教育出版社 2007 丁宇明.土建工程制图多媒体辅助教学系统（第二版）.北京：高等教育出版 社，2007. (2)主要参若书： 朱万育.画法几何及土木工程制图.北京：高等教有出版社，2001 何铭新. 画法几何及土木工程制图（第二版）.武汉理工大学出版社，2006 撰写人：孙志红 审核人：刘福祥
14 读方法，能绘制和阅读简单的钢筋混凝土结构施工图。了解钢结构中型钢及其连 接的图示方法、钢屋架结构图的图示内容与绘制方法。 授课方式：理论讲授与实际建筑工程施工图的应用及阅读相结合。 第五章：建筑设备图 （3 学时） 教学内容：室内给水排水图施工图；采暖通风图；建筑电气图。 教学要求：了解室内给水排水图施工图、采暖通风图、建筑电气图的图示内 容与表达。 授课方式：理论讲授与实际建筑工程施工图的应用及阅读相结合。 第六章：计算机绘图基础 （16 学时） 教学内容：AutoCAD 绘图软件和基本内容；常用的二维绘图命令；常用的 编辑命令；图层、颜色、线型、线宽；图形的显示控制；图中文字的注写；图案 填充；尺寸标注；图块的操作；图形的输出；AutuCAD 绘制房屋图。 教学要求：了解 AutoCAD 绘图软件基本内容。能够熟练掌握 AutoCAD 基 本操作、绘图命令、图形编辑、图层管理、尺寸标注、文字注写、图案填充等。 能够熟练利用 AutoCAD 绘图软件绘制建筑平面图、立面图、剖面图、建筑详图 及钢筋混凝土结构平面图、结构构件详图。 授课方式：讲授；理论讲授与上机实验操作相结合。 三、其他教学环节安排 本课程在房屋建筑施工图和建筑结构图教学中，以实际工程图样为案例，培 养学生专业实际应用意识，提高读图能力。 本课程课后安排共 16 学时的上机实验课，见附件 1。 四、考核方式 由以下三部分组成： （1）手工绘图大作业：占总成绩 40% 每次课后布置手工绘图大作业，期末按实际完成情况计算。 （2）上机实验表现及平时出勤：占总成绩 20% 缺课一次扣 3 分（总成绩），其它按学校相关规定执行。 （2）期末上机实验操作考核：占总成绩 40% 上机操作考核，按百分制记录。 五、教材及主要参考书 （1）教材： 丁宇明．土建工程制图（第二版）．北京:高等教育出版社，2007。 丁宇明．土建工程制图习题集（第二版）．北京:高等教育出版社，2007。 丁宇明．土建工程制图多媒体辅助教学系统（第二版）．北京:高等教育出版 社，2007。 （2）主要参考书： 朱万育．画法几何及土木工程制图．北京:高等教育出版社，2001。 何铭新．画法几何及土木工程制图（第二版）．武汉理工大学出版社，2006。 撰写人：孙志红 审核人：刘福祥
《工程制图A2上机实验》教学大纲 课程类别：学科基础 英文名称：The Computer Experiment of Engineering Drawing A2 课程性质：必修 是否独立设课：否 总学时：64 其中实验学时：16 总学分：3.5 其中实验学分：0.5 土木工程、工程管理专业 开课单位：建筑工程学院 实验项目数：11 必做项目数：11 选作项目数：0 综合性、设计性项目数：10 一、教学日的与其太要求 培养学生 算机绘图的初步能力， 使学生对计算机绘图有初步认识，能 运用计算机软件绘制出一般的工程图样，培养认真负责的工作态度和严谨细致的 工作作风。 培养学生绘图和读图能力，能够运用投影法及计算机绘图软件，绘制出符合 国家制图标准的图纸。能够熟练运用计算机绘图软件，掌握其基本命令的操作方 法，掌握绘制平面图形、标注尺寸、注写文字、图形输出等方法。 能够熟练利用AutoCAD绘图软件绘制建筑平面图、立面图、剖面图、建筑 详图及钢筋混凝土结构平面图、结构构件详图。 二、主要仪器设备及工具 安装AutoCAD2004以上版本软件、并能够满足其正常操作的计算机若千台。 二，空哈内交乃要成 实验项目名称 实验内容 学时实验实验实验每组 分配属性类型要求人数 用户界面，基本操作：绘图 学科 环境的设置：图层、颜色 验证 必做 线型、线宽 基础 绘制直线、复制、偏移、剪 学科 切命令：目标辅捉：显示缩 验证 必做 基础 放命令。 绘图命令：圆、弧线、椭圆、 CAD绘图软件和基本 正多边形、矩形、圆环 学科 1 1 验证必做 操作 编辑命令：删除、镜向、延 伸、移动、拉伸、阵列、旋 基础 转、比例缩放、折断、倒角 尺寸标注形式的设置：尺寸 学科 1 标注，尺计标注的缩组。 验证 必做 比 图室填充： 填充 式 1 学科 验证 必做 基础 学科 常用建筑模块制作 基础 验证必做 2 CAD绘图软件绘制建 绘制建筑平面施工图 1 综合 必做 1

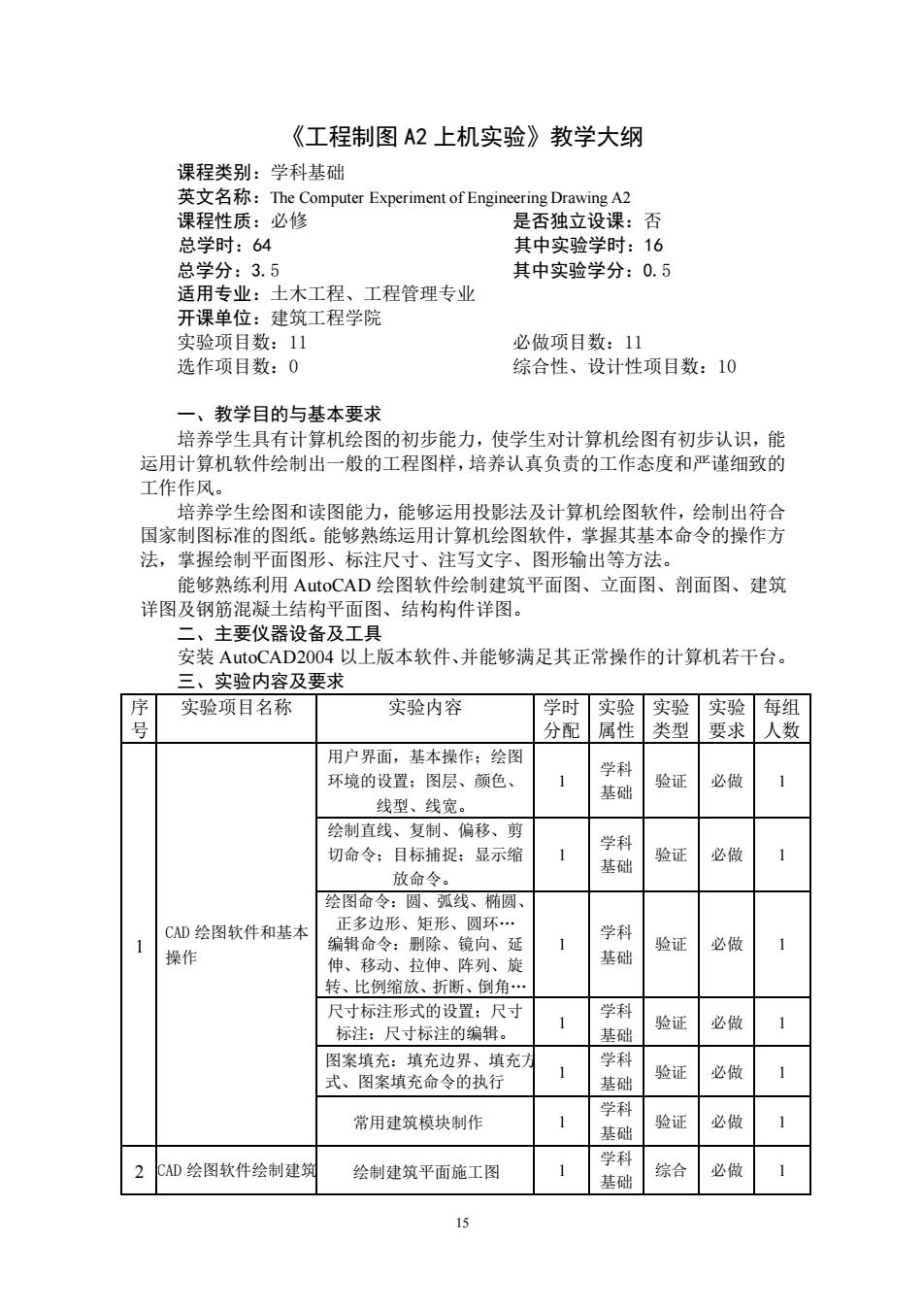

15 《工程制图 A2 上机实验》教学大纲 课程类别：学科基础 英文名称：The Computer Experiment of Engineering Drawing A2 课程性质：必修 是否独立设课：否 总学时：64 其中实验学时：16 总学分：3.5 其中实验学分：0.5 适用专业：土木工程、工程管理专业 开课单位：建筑工程学院 实验项目数：11 必做项目数：11 选作项目数：0 综合性、设计性项目数：10 一、教学目的与基本要求 培养学生具有计算机绘图的初步能力，使学生对计算机绘图有初步认识，能 运用计算机软件绘制出一般的工程图样，培养认真负责的工作态度和严谨细致的 工作作风。 培养学生绘图和读图能力，能够运用投影法及计算机绘图软件，绘制出符合 国家制图标准的图纸。能够熟练运用计算机绘图软件，掌握其基本命令的操作方 法，掌握绘制平面图形、标注尺寸、注写文字、图形输出等方法。 能够熟练利用 AutoCAD 绘图软件绘制建筑平面图、立面图、剖面图、建筑 详图及钢筋混凝土结构平面图、结构构件详图。 二、主要仪器设备及工具 安装 AutoCAD2004 以上版本软件、并能够满足其正常操作的计算机若干台。 三、实验内容及要求 序 号 实验项目名称 实验内容 学时 分配 实验 属性 实验 类型 实验 要求 每组 人数 1 CAD 绘图软件和基本 操作 用户界面，基本操作；绘图 环境的设置；图层、颜色、 线型、线宽。 1 学科 基础 验证 必做 1 绘制直线、复制、偏移、剪 切命令；目标捕捉；显示缩 放命令。 1 学科 基础 验证 必做 1 绘图命令：圆、弧线、椭圆、 正多边形、矩形、圆环… 编辑命令：删除、镜向、延 伸、移动、拉伸、阵列、旋 转、比例缩放、折断、倒角… 1 学科 基础 验证 必做 1 尺寸标注形式的设置；尺寸 标注；尺寸标注的编辑。 1 学科 基础 验证 必做 1 图案填充：填充边界、填充方 式、图案填充命令的执行 1 学科 基础 验证 必做 1 常用建筑模块制作 1 学科 基础 验证 必做 1 2 CAD 绘图软件绘制建筑平面图绘制建筑平面施工图 1 学科 基础 综合 必做 1
