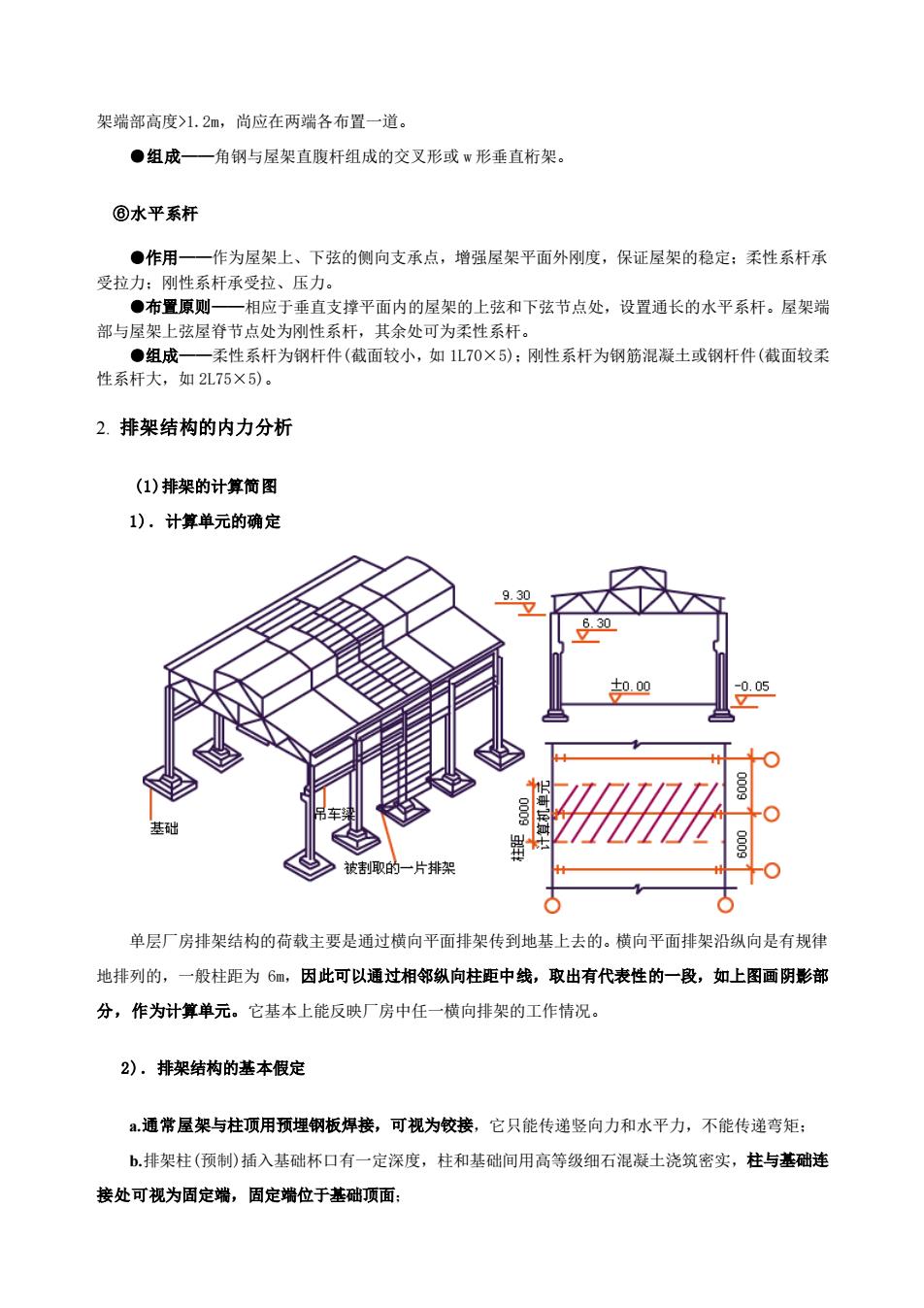

架端部高度>1.2m,尚应在两端各布置一道。 ●组成一角钢与屋架直腹杆组成的交叉形或W形垂直桁架 ®水平系杆 ●作用一 一作为屋架上、下弦的侧向支承点，增强屋架平面外刚度，保证屋架的稳定：柔性系杆承 受拉力：刚性系杆承受拉、压力。 ●布置原则 相应于垂直支撑平面内的屋架的上弦和下弦节点处，设置通长的水平系杆。屋架端 部与屋架上弦屋脊节点处为刚性系杆，其余处可为柔性系杆。 ●组成一一柔性系杆为钢杆件（截面较小，如1L70×5):刚性系杆为钢筋混凝士或钢杆件（截面较柔 性系杆大，如2L75×5)。 2.排架结构的内力分析 (1)排架的计算简图 1).计算单元的确定 9为 却.0 基甜 之害取的一片如 单层厂房排架结构的荷载主要是通过横向平面排架传到地基上去的。横向平面架沿纵向是有规律 地排列的，一般柱距为6m,因此可以通过相邻纵向柱距中线，取出有代表性的一段，如上图画阴影部 分，作为计算单元。它基本上能反映厂房中任一横向排架的工作情况。 2).排架结构的基本假定 a通常屋架与柱顶用预埋钢板焊接，可视为饺接，它只能传递竖向力和水平力，不能传递弯矩： .排架柱（预制）插入基础杯口有一定深度，柱和基础间用高等级细石混凝士浇筑密实，柱与基础连 接处可视为固定端，固定增位于基础顶面：
架端部高度>1.2m，尚应在两端各布置一道。 ●组成──角钢与屋架直腹杆组成的交叉形或 w 形垂直桁架。 ⑥水平系杆 ●作用──作为屋架上、下弦的侧向支承点，增强屋架平面外刚度，保证屋架的稳定；柔性系杆承 受拉力；刚性系杆承受拉、压力。 ●布置原则──相应于垂直支撑平面内的屋架的上弦和下弦节点处，设置通长的水平系杆。屋架端 部与屋架上弦屋脊节点处为刚性系杆，其余处可为柔性系杆。 ●组成──柔性系杆为钢杆件(截面较小，如 1L70×5)；刚性系杆为钢筋混凝土或钢杆件(截面较柔 性系杆大，如 2L75×5)。 2. 排架结构的内力分析 (1)排架的计算简图 1)．计算单元的确定 单层厂房排架结构的荷载主要是通过横向平面排架传到地基上去的。横向平面排架沿纵向是有规律 地排列的，一般柱距为 6m，因此可以通过相邻纵向柱距中线，取出有代表性的一段，如上图画阴影部 分，作为计算单元。它基本上能反映厂房中任一横向排架的工作情况。 2)．排架结构的基本假定 a.通常屋架与柱顶用预埋钢板焊接，可视为铰接，它只能传递竖向力和水平力，不能传递弯矩； b.排架柱(预制)插入基础杯口有一定深度，柱和基础间用高等级细石混凝土浇筑密实，柱与基础连 接处可视为固定端，固定端位于基础顶面；

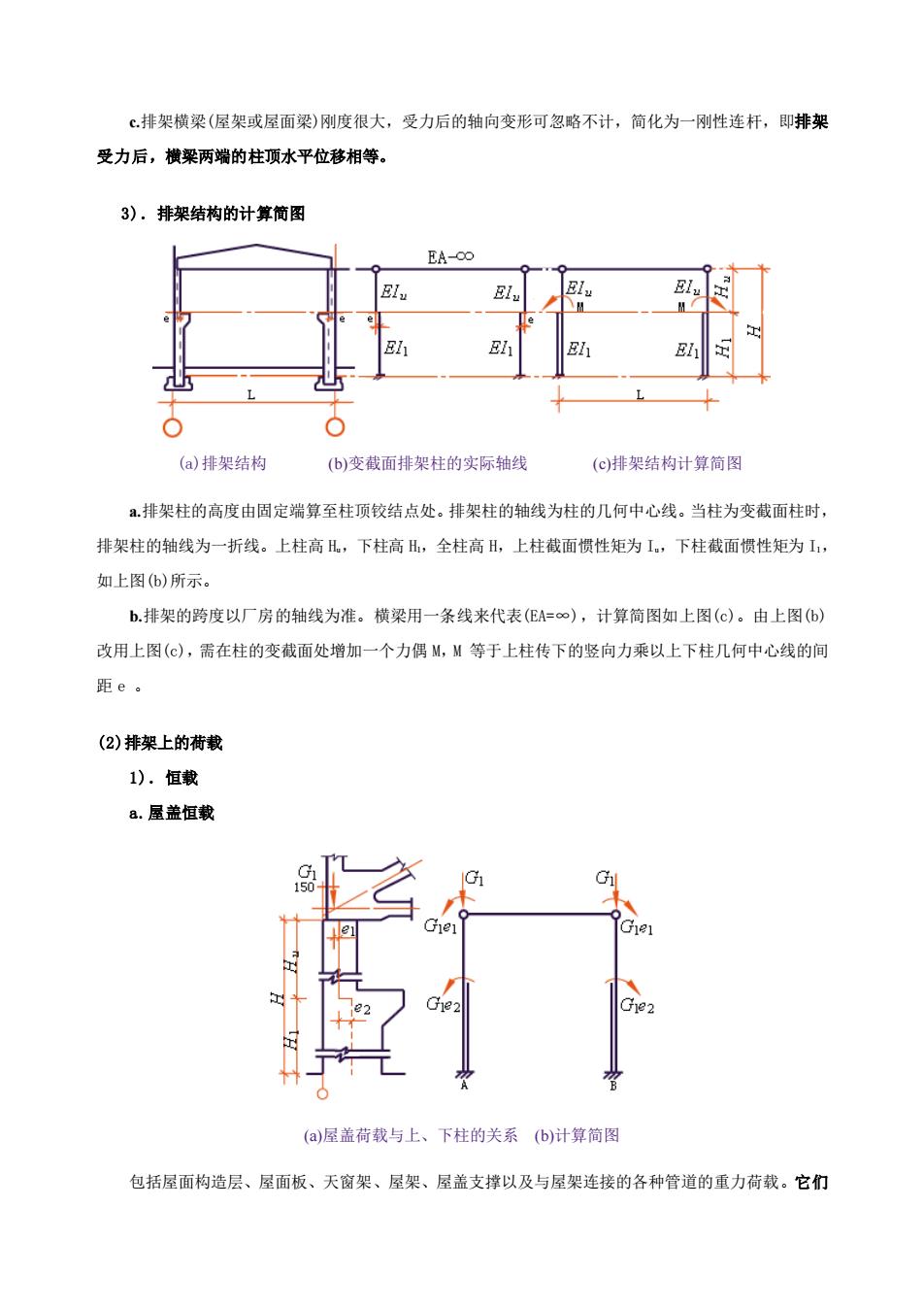

c排架横梁（屋架或屋面梁）刚度很大，受力后的轴向变形可忽略不计，简化为一刚性连杆，即排架 受力后，横梁两端的柱顶水平位移相等。 3).排架结构的计算简图 EA-oo (a)排架结构 (b)变截面排架柱的实际轴线 ()排架结构计算荷图 a.排架柱的高度由固定端算至柱顶较结点处。排架柱的轴线为柱的几何中心线。当柱为变截面柱时， 排架柱的轴线为一折线。上柱高H,下柱高H,全柱高H,上柱藏面惯性矩为I,下柱截面惯性矩为I, 如上图(6)所示。 b.排架的跨度以厂房的轴线为准。横梁用一条线来代表(EA=∞)，计算荷图如上图(c)。由上图() 改用上图()，需在柱的变截面处增加一个力偶M,M等于上柱传下的竖向力乘以上下柱几何中心线的间 距e。 (2)排架上的荷栽 1).恒载 a,屋益恒教 1 (a)屋盖荷载与上、下柱的关系(b)计算简图 包括屋面构造层、屋面板、天窗架、屋架、 屋盖支撑以及与屋架连接的各种管道的重力荷载。它们
c.排架横梁(屋架或屋面梁)刚度很大，受力后的轴向变形可忽略不计，简化为一刚性连杆，即排架 受力后，横梁两端的柱顶水平位移相等。 3)．排架结构的计算简图 (a)排架结构 (b)变截面排架柱的实际轴线 (c)排架结构计算简图 a.排架柱的高度由固定端算至柱顶铰结点处。排架柱的轴线为柱的几何中心线。当柱为变截面柱时， 排架柱的轴线为一折线。上柱高 Hu，下柱高 Hl，全柱高 H，上柱截面惯性矩为 Iu，下柱截面惯性矩为 Il， 如上图(b)所示。 b.排架的跨度以厂房的轴线为准。横梁用一条线来代表(EA=∞)，计算简图如上图(c)。由上图(b) 改用上图(c)，需在柱的变截面处增加一个力偶 M，M 等于上柱传下的竖向力乘以上下柱几何中心线的间 距 e 。 (2)排架上的荷载 1)．恒载 a.屋盖恒载 (a)屋盖荷载与上、下柱的关系 (b)计算简图 包括屋面构造层、屋面板、天窗架、屋架、屋盖支撑以及与屋架连接的各种管道的重力荷载。它们
