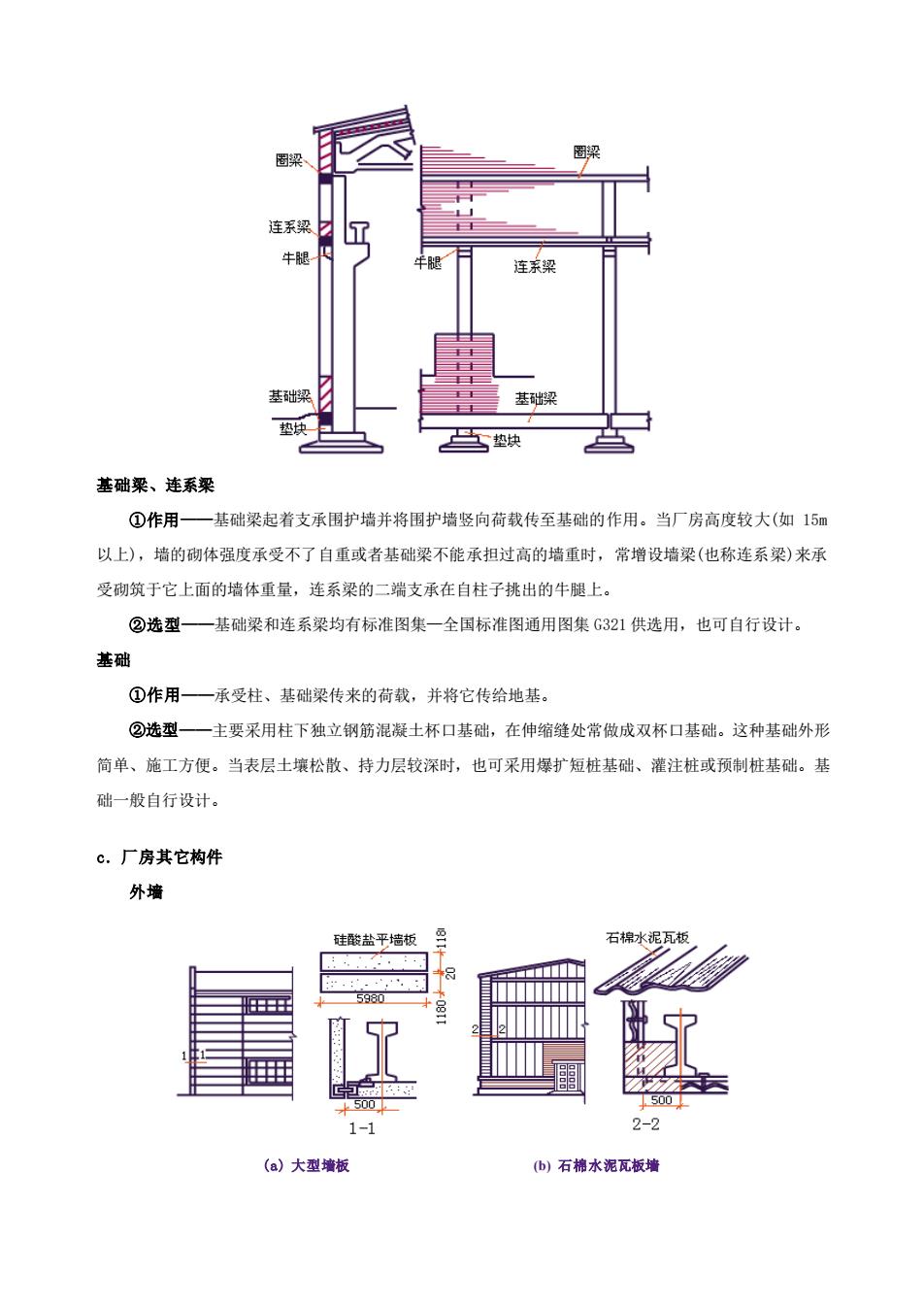

基础梁、连系梁 ①作用──基础梁起着支承围护墙并将围护墙竖向荷载传至基础的作用。当厂房高度较大(如 15m 以上)，墙的砌体强度承受不了自重或者基础梁不能承担过高的墙重时，常增设墙梁(也称连系梁)来承 受砌筑于它上面的墙体重量，连系梁的二端支承在自柱子挑出的牛腿上。 ②选型──基础梁和连系梁均有标准图集—全国标准图通用图集 G321 供选用，也可自行设计。 基础 ①作用──承受柱、基础梁传来的荷载，并将它传给地基。 ②选型──主要采用柱下独立钢筋混凝土杯口基础，在伸缩缝处常做成双杯口基础。这种基础外形 简单、施工方便。当表层土壤松散、持力层较深时，也可采用爆扩短桩基础、灌注桩或预制桩基础。基 础一般自行设计。 c. 厂房其它构件 外墙 (a) 大型墙板 (b) 石棉水泥瓦板墙
①作用一厂房的围护构件，承受作用在培面上的风荷载及本身自重。 ②选型一一常用形式为砖墙、大型培板、石棉水泥瓦板墙等。砖墙直接砌筑在基础梁上或连系梁（墙 梁)上，砖墙和柱之间设钢筋予以拉结。大型墙板有装配式钢筋混凝士肋形墙板和装配式硅酸盐平墙板 两种，装配式硅酸盐平墙板多为保温墙板。大型墙板有放置在基础上的自承重横向板、有与柱连接的横 向板和通过横梁与柱连接的竖向板。石棉水泥瓦板自重轻、造价便宜，但它是脆性材料，通常用于不保 温的中小型热加工厂房及其辅助建筑，不宜用于高温、高湿及特大振动厂房。 围梁 ①作用一一将墙体和柱子等箍在一起，增加厂房的整体刚度，抵抗因地基发生过大的不均匀沉降， 或较大的振动荷载对厂房的不利影响。 ②布置一一通常圈梁为现浇钢筋混凝土构件，埋设在墙体内并和柱子用预埋在柱中的拉结筋连接， 在平面上尽可能沿整个厂房交圈，但在伸缩缝处不得不切断。圈梁一般应在柱顶及吊车梁顶标高处各设 一道。当外墙高度超过15m时，通常每4~6m增设一道圈梁。圈梁截面宽度宜与墙体厚度等同，当墙 厚>240m时，不宜小于2/3墙厚，圈梁截面高度不宜小于120mm。 3列屋面结构布置 a.屋盖构件 单层厂房的屋盖结构分无檩体系和有襟体系两种。无檩体系由大型屋面板、天窗架、屋架和屋盖支 撑组成。有襟体系由小型屋面板（或瓦材）、棕条、天窗架、屋架和屋盖支撑组成。 屋面板 ①作用一一屋面围护作用，承受屋面构造层（防水、保温层等）自重荷载、雪荷载、屋面施工荷载， 并将它们传给屋架。 ②选型一一用于无檩体系的屋面板类型有：预应力混凝土屋面板、预应力混凝士下型层面板、预应 力自防水保温屋面板、钢筋加气混凝土板、钢筋混凝土天沟板等，不同类型的屋面板其特点及适用范围 有所不同，其中预应力混凝土大型屋面板（代号Y)是最常用的一种。当确定了屋面板的类型后，便 可按标准图集一全国标准图通用图集G410(一)选用屋面板。 条

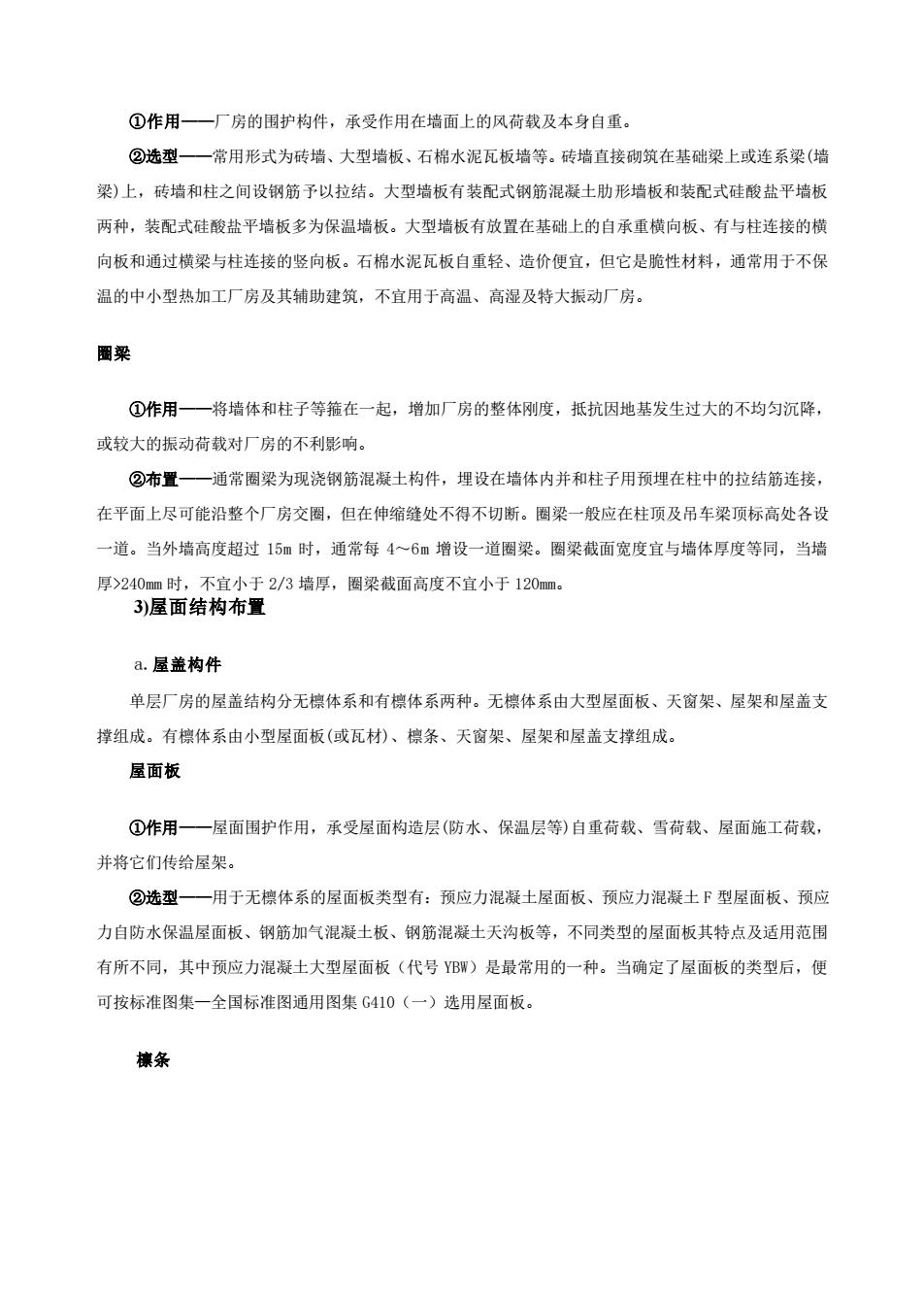

①作用──厂房的围护构件，承受作用在墙面上的风荷载及本身自重。 ②选型──常用形式为砖墙、大型墙板、石棉水泥瓦板墙等。砖墙直接砌筑在基础梁上或连系梁(墙 梁)上，砖墙和柱之间设钢筋予以拉结。大型墙板有装配式钢筋混凝土肋形墙板和装配式硅酸盐平墙板 两种，装配式硅酸盐平墙板多为保温墙板。大型墙板有放置在基础上的自承重横向板、有与柱连接的横 向板和通过横梁与柱连接的竖向板。石棉水泥瓦板自重轻、造价便宜，但它是脆性材料，通常用于不保 温的中小型热加工厂房及其辅助建筑，不宜用于高温、高湿及特大振动厂房。 圈梁 ①作用──将墙体和柱子等箍在一起，增加厂房的整体刚度，抵抗因地基发生过大的不均匀沉降， 或较大的振动荷载对厂房的不利影响。 ②布置──通常圈梁为现浇钢筋混凝土构件，埋设在墙体内并和柱子用预埋在柱中的拉结筋连接， 在平面上尽可能沿整个厂房交圈，但在伸缩缝处不得不切断。圈梁一般应在柱顶及吊车梁顶标高处各设 一道。当外墙高度超过 15m 时，通常每 4～6m 增设一道圈梁。圈梁截面宽度宜与墙体厚度等同，当墙 厚>240mm 时，不宜小于 2/3 墙厚，圈梁截面高度不宜小于 120mm。 3)屋面结构布置 a.屋盖构件 单层厂房的屋盖结构分无檩体系和有檩体系两种。无檩体系由大型屋面板、天窗架、屋架和屋盖支 撑组成。有檩体系由小型屋面板(或瓦材)、檩条、天窗架、屋架和屋盖支撑组成。 屋面板 ①作用──屋面围护作用，承受屋面构造层(防水、保温层等)自重荷载、雪荷载、屋面施工荷载， 并将它们传给屋架。 ②选型──用于无檩体系的屋面板类型有：预应力混凝土屋面板、预应力混凝土 F 型屋面板、预应 力自防水保温屋面板、钢筋加气混凝土板、钢筋混凝土天沟板等，不同类型的屋面板其特点及适用范围 有所不同，其中预应力混凝土大型屋面板（代号 YBW）是最常用的一种。当确定了屋面板的类型后，便 可按标准图集—全国标准图通用图集 G410（一）选用屋面板。 檩条
型屋面板 有旗体系屋盖 ①作用一檩条搁在屋架上，起支承小型屋面板并将屋面荷载传给屋架的作用。它与屋架应连接车 固，并与支撑构件共同组成整体，保证厂房的空间刚度。 ②选型一—檩条的跨度一般为如和6m。应用较多的是钢筋混凝土和预应力钢筋混凝士下型檩条， 也有钢筋混凝土和钢材的组合檩条、钢檩条和轻钢檩条等。 屋架 ①作用一屋架或屋面大梁（统称屋架）是厂房屋盖的主要承重构件。它是排架分析中的水平横梁 直接承受屋面板、德条、天沟板、天窗架、悬挂吊车等作用力：并与屋盖支撑组成水平和垂直支撑系统， 保证屋盖在水平和垂直方向的刚度和稳定。 ②选型一常用的屋架型式有：钢筋混凝土或预应力混凝土工字形薄腹屋面梁、三角形屋架、梯形 屋架、折线形屋架、折线形组合屋架、梭形组合屋架、组合式两铰拱屋架、组合式三铰拱屋架、预应力 混凝土空腹屋架等。 设计时根据工艺和建筑提出的要求（如跨度、高度、吊车、采光天窗等）以及材料、施工等因素，按 照各种屋架的受力特点，进行综合技术经济比较，选用合理的屋架型式。然后可查阅有关标准图集，根 据跨度、允许荷载、檐口形状、天窗类别选定屋架 天窗架 屋面花 天扇 天窗架 天窗创侧板 面板 ·屋架或屋面梁项面 ①作用一形成天窗以便采光和通风，同时承受屋面板传来的荷载和施加于天窗的风载并将它们传

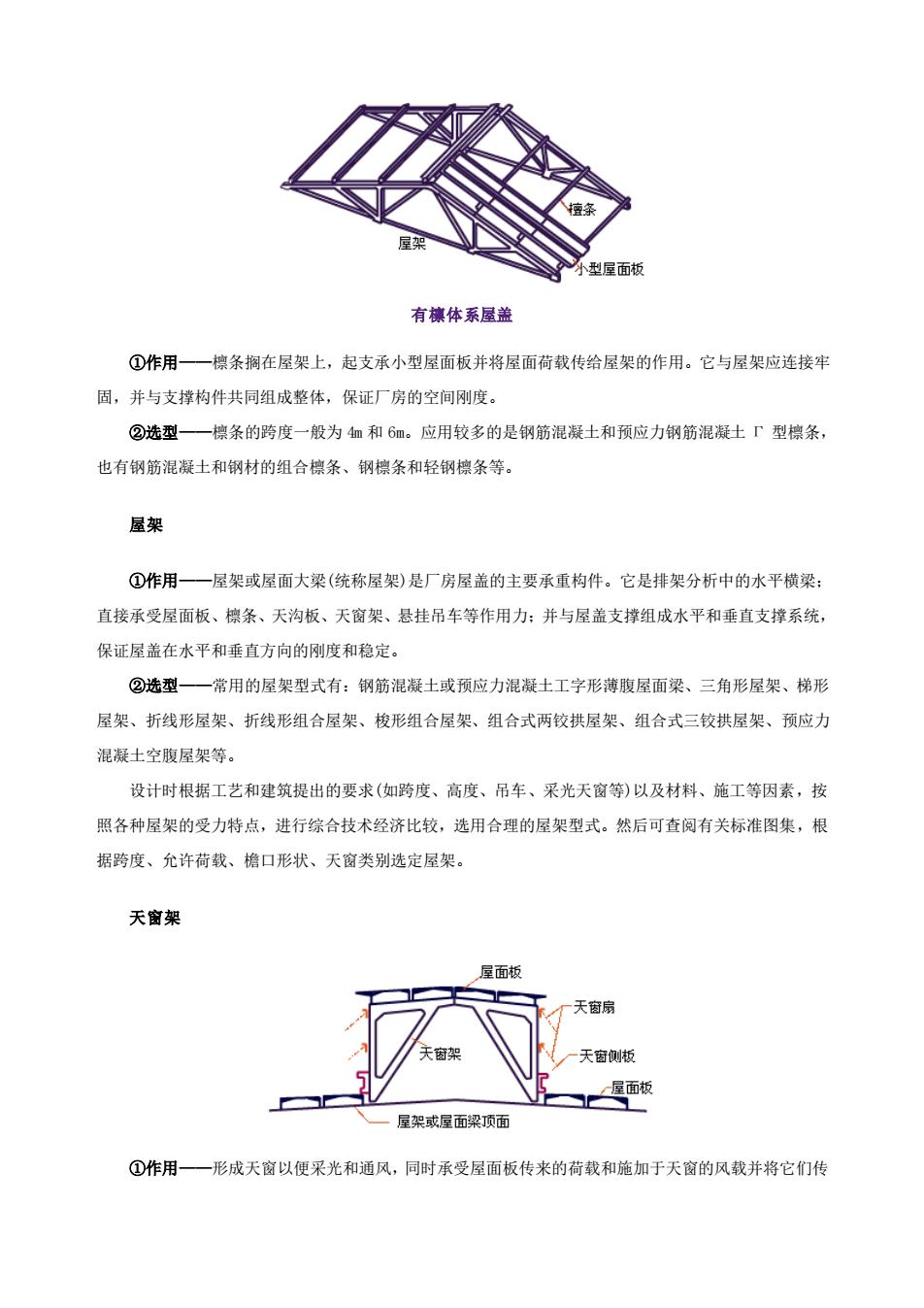

有檩体系屋盖 ①作用──檩条搁在屋架上，起支承小型屋面板并将屋面荷载传给屋架的作用。它与屋架应连接牢 固，并与支撑构件共同组成整体，保证厂房的空间刚度。 ②选型──檩条的跨度一般为 4m 和 6m。应用较多的是钢筋混凝土和预应力钢筋混凝土 Г 型檩条， 也有钢筋混凝土和钢材的组合檩条、钢檩条和轻钢檩条等。 屋架 ①作用──屋架或屋面大梁(统称屋架)是厂房屋盖的主要承重构件。它是排架分析中的水平横梁； 直接承受屋面板、檩条、天沟板、天窗架、悬挂吊车等作用力；并与屋盖支撑组成水平和垂直支撑系统， 保证屋盖在水平和垂直方向的刚度和稳定。 ②选型──常用的屋架型式有：钢筋混凝土或预应力混凝土工字形薄腹屋面梁、三角形屋架、梯形 屋架、折线形屋架、折线形组合屋架、梭形组合屋架、组合式两铰拱屋架、组合式三铰拱屋架、预应力 混凝土空腹屋架等。 设计时根据工艺和建筑提出的要求(如跨度、高度、吊车、采光天窗等)以及材料、施工等因素，按 照各种屋架的受力特点，进行综合技术经济比较，选用合理的屋架型式。然后可查阅有关标准图集，根 据跨度、允许荷载、檐口形状、天窗类别选定屋架。 天窗架 ①作用──形成天窗以便采光和通风，同时承受屋面板传来的荷载和施加于天窗的风载并将它们传
给屋架。 ②选型一一常用的天窗架跨度有6m、9m两种，材料有钢和钢筋混凝土的两种。常用的钢筋混凝土 天窗架型式是三铰刚架式，两个三角形刚架在脊节点处及下部与屋架的连接均为焊接，在内力分析时取 为铰结点。 托架 So 150 150 150 （(a)三角形托架(6)折线形托架(c)托架与屋架、柱违接(1-托架、2-壓架、3柑) ①作用一一当厂房柱间距比屋架间距大时，需在柱与柱间沿纵向设置托架，以支撑屋架，并将力传 给柱。例如，厂房某处柱距为12m,若仍采用m长大型屋面板时，则屋架间距为6m,需在柱间设置12 跨度的托架，支撑中间的屋架 ②选型一—常用的托架为预应力混凝土三角形和折线形构件，也有钢桁架等。 屋盖支撑 包括天窗支撑、屋盖上弦支掉、屋盖下弦支撑、屋盖垂直支撑及水平系杆。屋盖支撑的主要作用是： 承受（或传递）屋架平面外的荷载（如风荷载），保证屋盖结构在屋架平面外的刚度和稳定性。 ①天窗支排 ●作用一保证天窗架在承受荷载后的平面外稳定：传递纵向水平力。 ●布置原则一对于跨度≤12的天窗，可仅设天窗架垂直支撑，布置在天窗端部第一柱距及设有 柱间支撑的柱距内的天窗两侧。 ●组成一交叉形或形角钢与天窗架立柱组成的垂直桁架。 ②屋盖上弦横向水平支撑 ●作用一一保证屋盖纵向水平刚度和上弦杆在平面外的稳定：传递水平风力至两侧柱和柱间支撑。 ●布置原则—当跨度较大，抗风柱与屋架上弦连接或有天窗时，在每一伸缩缝区段端部第一或第 二柱间距内布置在屋架上弦平面内，且上弦横向水平支撑间距不宜超过60m ●组成一交叉角钢、直腹杆和屋架上弦杆组成的水平桁架

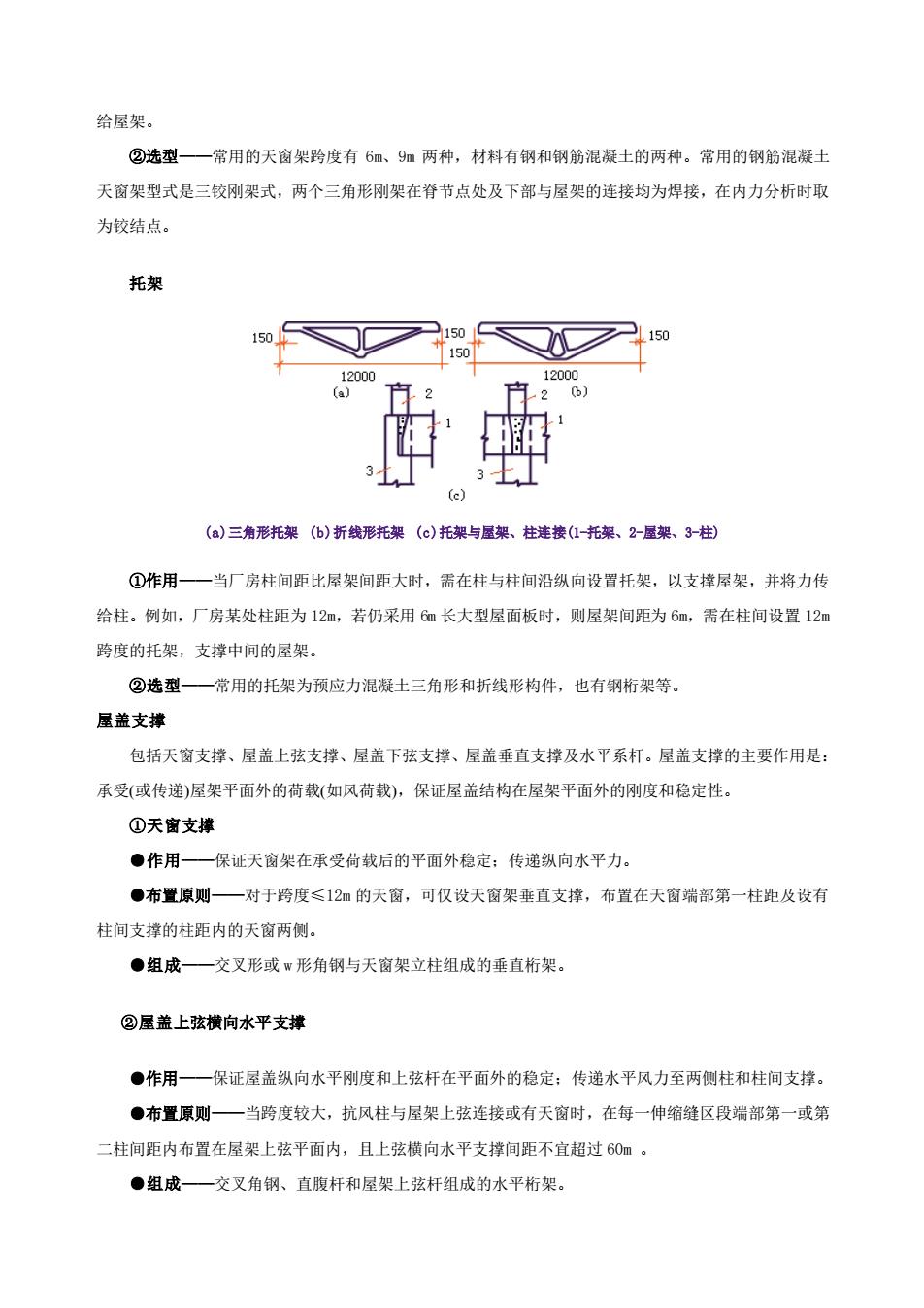

给屋架。 ②选型──常用的天窗架跨度有 6m、9m 两种，材料有钢和钢筋混凝土的两种。常用的钢筋混凝土 天窗架型式是三铰刚架式，两个三角形刚架在脊节点处及下部与屋架的连接均为焊接，在内力分析时取 为铰结点。 托架 (a)三角形托架 (b)折线形托架 (c)托架与屋架、柱连接(1-托架、2-屋架、3-柱) ①作用──当厂房柱间距比屋架间距大时，需在柱与柱间沿纵向设置托架，以支撑屋架，并将力传 给柱。例如，厂房某处柱距为 12m，若仍采用 6m 长大型屋面板时，则屋架间距为 6m，需在柱间设置 12m 跨度的托架，支撑中间的屋架。 ②选型──常用的托架为预应力混凝土三角形和折线形构件，也有钢桁架等。 屋盖支撑 包括天窗支撑、屋盖上弦支撑、屋盖下弦支撑、屋盖垂直支撑及水平系杆。屋盖支撑的主要作用是： 承受(或传递)屋架平面外的荷载(如风荷载)，保证屋盖结构在屋架平面外的刚度和稳定性。 ①天窗支撑 ●作用──保证天窗架在承受荷载后的平面外稳定；传递纵向水平力。 ●布置原则──对于跨度≤12m 的天窗，可仅设天窗架垂直支撑，布置在天窗端部第一柱距及设有 柱间支撑的柱距内的天窗两侧。 ●组成──交叉形或 w 形角钢与天窗架立柱组成的垂直桁架。 ②屋盖上弦横向水平支撑 ●作用──保证屋盖纵向水平刚度和上弦杆在平面外的稳定；传递水平风力至两侧柱和柱间支撑。 ●布置原则──当跨度较大，抗风柱与屋架上弦连接或有天窗时，在每一伸缩缝区段端部第一或第 二柱间距内布置在屋架上弦平面内，且上弦横向水平支撑间距不宜超过 60m 。 ●组成──交叉角钢、直腹杆和屋架上弦杆组成的水平桁架
©下弦横向水平支撑 ●作用一保证屋盖纵向水平刚度和下弦杆在平面外的稳定：传递水平风力至两侧柱和柱间支撑， ●布置原则一当抗风柱与屋架下弦连接，厂房内有较大振动设备（如硬钩吊车或5吨以上锻锤） 有纵向运行的悬挂吊车（吊车设在屋架下弦）或大于18加跨的钢结构屋盖均应设置。布置在每一伸缩缝区 段端部第一或第二柱间距内屋架下弦平面内，且宜与上弦横向水平支撑设置在同一柱间。 ●组成- 一交叉角钢、直腹杆和屋架下弦组成的水平桁架。 ④下弦纵向水平支撑 ●作用一一加强屋盖结构在横向水平面内的刚度：保证托架上缘的侧向稳定，并传递托架区域内的 横向水平风力到相邻柱子上。 O 2￥ 横向水平还 托架 8 X☒ 托 O X ⊕ 王架 ●布置原则一当厂房内有软钩吊车但厂房高大、吊车吨位大（起重量≥50吨）：有硬钩吊车：有≥5 吨悬挂吊车或有较大振动时，可沿边列柱的屋架下弦端部各布置一道通长的下弦纵向水平支撑，也可在 单跨厂房中部或多跨厂房中间柱列处设置：当有托架时，该支撑应布置在托架所在柱间，并向两端各延 伸一个柱距。且应与下弦横向水平支撑连接 ●组成一交叉角钢、直腹杆和屋架下弦第一节间组成的水平桁架 ⑤垂直支排 ●作用一保证屋架承受荷载后的平面外稳定：传递纵向水平力。 ●布置原则一应布置在与横向水平支撑相应的柱间（伸缩缝区段两端的第一或第二柱间）：当跨度 <18m时不设，跨度为18~30m时在屋架中部设一道，跨度>30加时在屋架跨度1/3左右布置二道，若屋

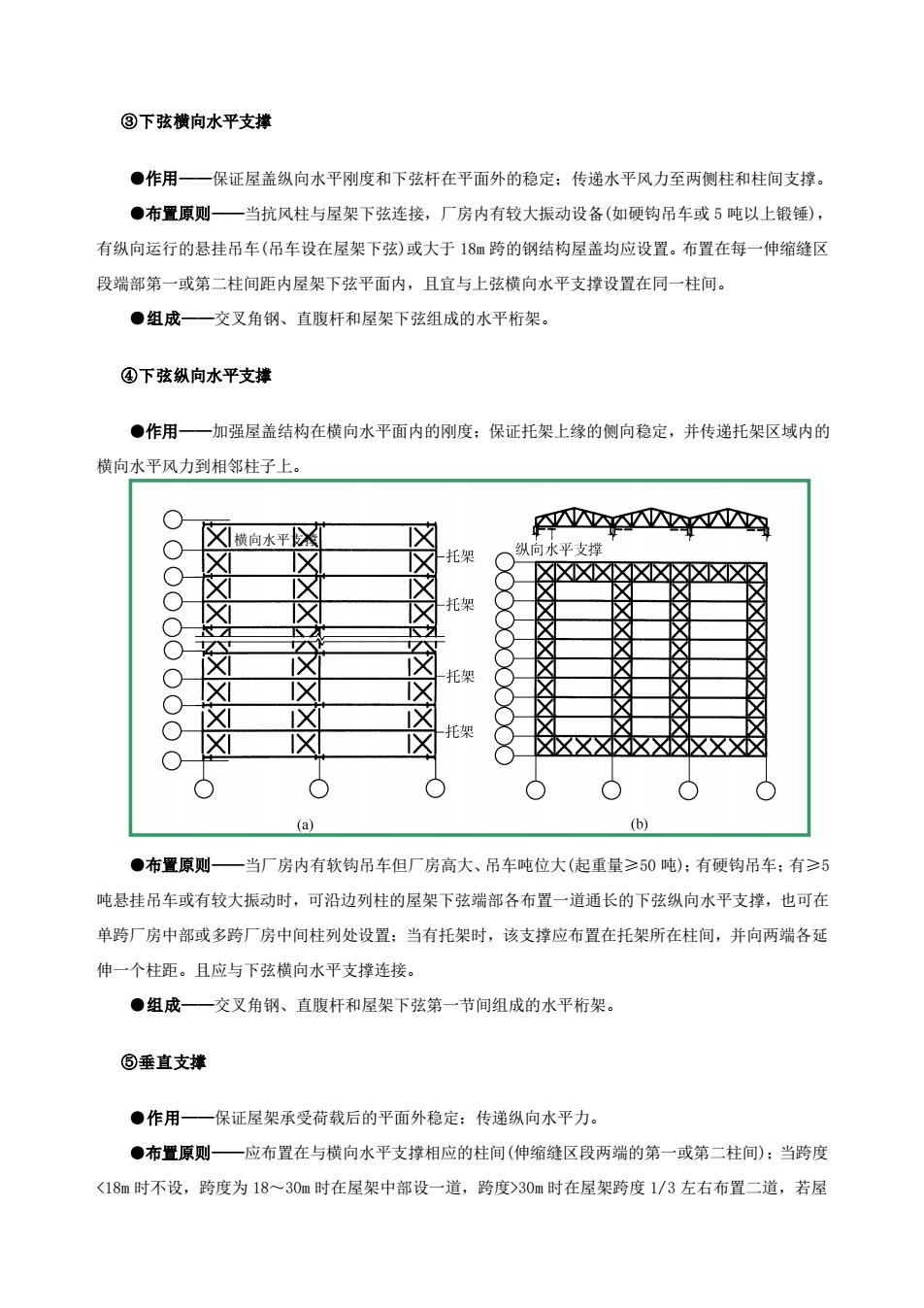

③下弦横向水平支撑 ●作用──保证屋盖纵向水平刚度和下弦杆在平面外的稳定；传递水平风力至两侧柱和柱间支撑。 ●布置原则──当抗风柱与屋架下弦连接，厂房内有较大振动设备(如硬钩吊车或 5 吨以上锻锤)， 有纵向运行的悬挂吊车(吊车设在屋架下弦)或大于 18m 跨的钢结构屋盖均应设置。布置在每一伸缩缝区 段端部第一或第二柱间距内屋架下弦平面内，且宜与上弦横向水平支撑设置在同一柱间。 ●组成──交叉角钢、直腹杆和屋架下弦组成的水平桁架。 ④下弦纵向水平支撑 ●作用──加强屋盖结构在横向水平面内的刚度；保证托架上缘的侧向稳定，并传递托架区域内的 横向水平风力到相邻柱子上。 ●布置原则──当厂房内有软钩吊车但厂房高大、吊车吨位大(起重量≥50 吨)；有硬钩吊车；有≥5 吨悬挂吊车或有较大振动时，可沿边列柱的屋架下弦端部各布置一道通长的下弦纵向水平支撑，也可在 单跨厂房中部或多跨厂房中间柱列处设置；当有托架时，该支撑应布置在托架所在柱间，并向两端各延 伸一个柱距。且应与下弦横向水平支撑连接。 ●组成──交叉角钢、直腹杆和屋架下弦第一节间组成的水平桁架。 ⑤垂直支撑 ●作用──保证屋架承受荷载后的平面外稳定；传递纵向水平力。 ●布置原则──应布置在与横向水平支撑相应的柱间(伸缩缝区段两端的第一或第二柱间)；当跨度 <18m 时不设，跨度为 18～30m 时在屋架中部设一道，跨度>30m 时在屋架跨度 1/3 左右布置二道，若屋 横向水平支撑
