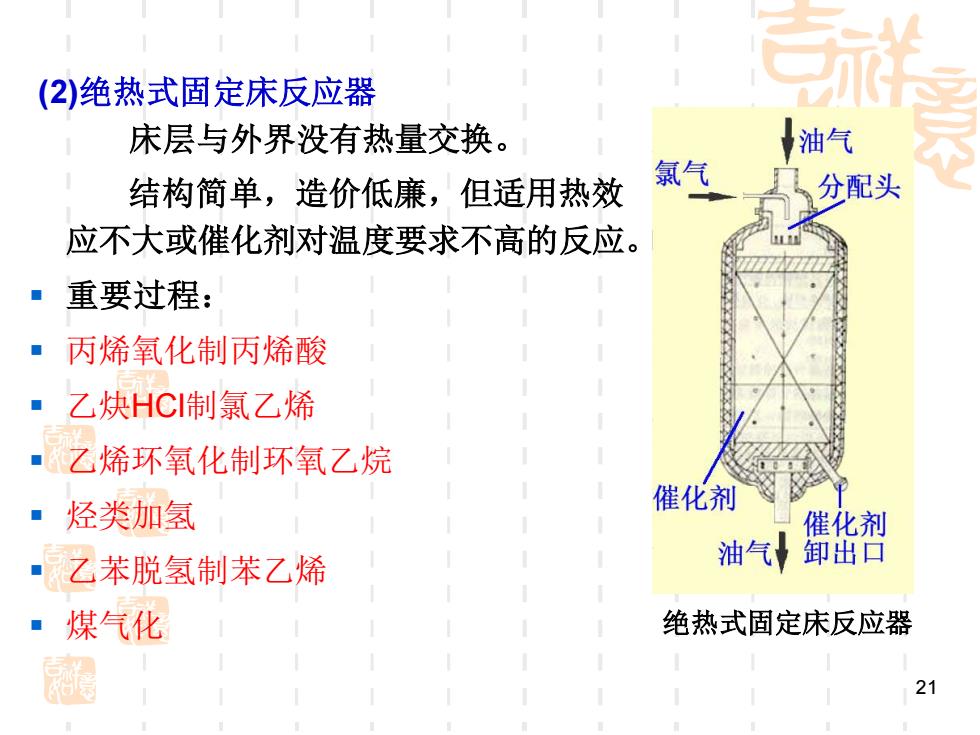

(2)绝热式固定床反应器 床层与外界没有热量交换。 油气 结构简单，造价低廉，但适用热效 氯气 动分配头 应不大或催化剂对温度要求不高的反应。 ■重要过程： ■丙烯氧化制丙烯酸 ▣乙炔HC制氯乙烯 ·乙烯环氧化制环氧乙烷 烃类加氢 催化剂 催化剂 ■乙苯脱氢制苯乙烯 油气 卸出▣ ■煤气化 绝热式固定床反应器 超 21
21 (2)绝热式固定床反应器 床层与外界没有热量交换。 结构简单，造价低廉，但适用热效 应不大或催化剂对温度要求不高的反应。 ▪ 重要过程： ▪ 丙烯氧化制丙烯酸 ▪ 乙炔HCl制氯乙烯 ▪ 乙烯环氧化制环氧乙烷 ▪ 烃类加氢 ▪ 乙苯脱氢制苯乙烯 ▪ 煤气化 绝热式固定床反应器
(3)自热式固定床反应器 以冷的原料作为载热体，使冷原料本身预热到反应 ● 所需的温度，然后进入床层进行反应。 使用前提：放热反应，热量大致平衡。 化剂 立物 反应气 反应气 反应气 超 自热式固定床反应器 22
22 (3)自热式固定床反应器 以冷的原料作为载热体，使冷原料本身预热到反应 所需的温度，然后进入床层进行反应。 使用前提：放热反应，热量大致平衡。 自热式固定床反应器

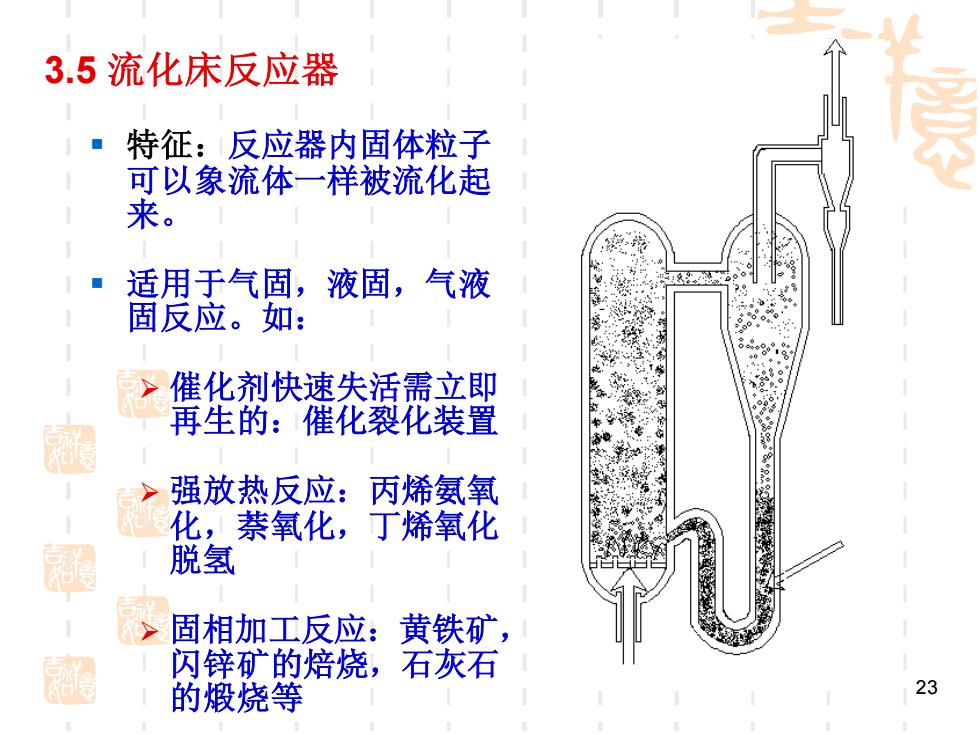

3.5流化床反应器 特征：反应器内固体粒子 可以象流体一样被流化起 来。 适用于气固，液固，气液 固反应。如： 催化剂快速失活需立即 再生的：催化裂化装置 强放热反应：丙烯氨氧 化，萘氧化，丁烯氧化 脱氢 >固相加工反应： 黄铁矿， 闪锌矿的焙烧，石灰石 的煅烧等 23
23 3.5 流化床反应器 ▪ 特征：反应器内固体粒子 可以象流体一样被流化起 来。 ▪ 适用于气固，液固，气液 固反应。如： ➢ 催化剂快速失活需立即 再生的：催化裂化装置 ➢ 强放热反应：丙烯氨氧 化，萘氧化，丁烯氧化 脱氢 ➢ 固相加工反应：黄铁矿， 闪锌矿的焙烧，石灰石 的煅烧等

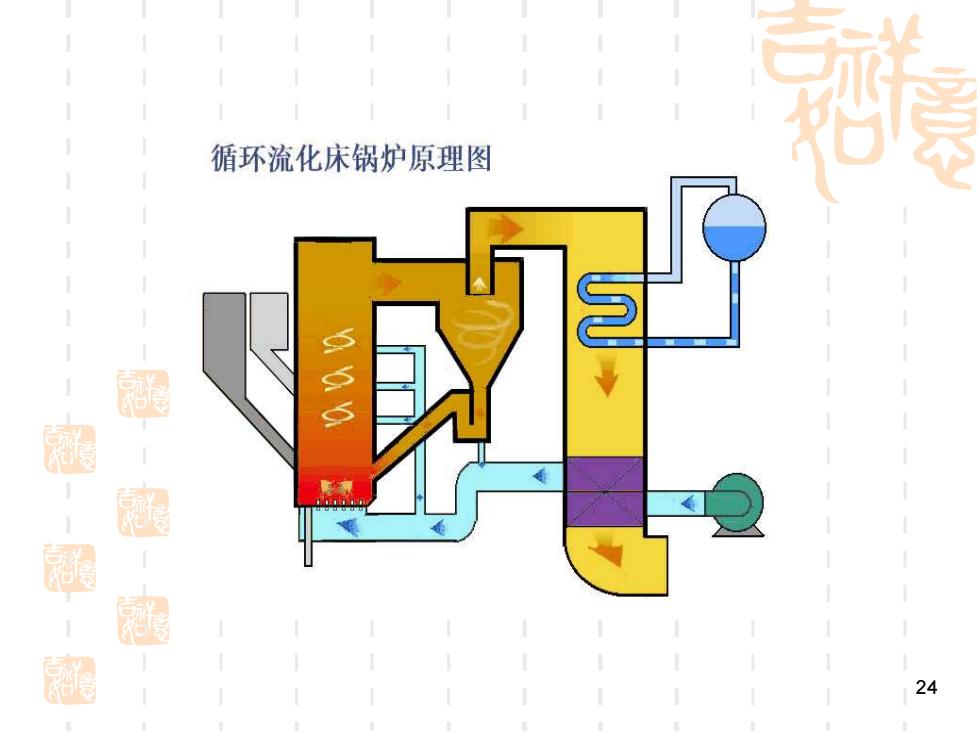

循环流化床锅炉原理图 三 24
24
◆反应后气体 旋风分离器 出口气体 扩大段 加料口 热交换器 稀相段 密相段 反应气体 预分布器 反应气
25
