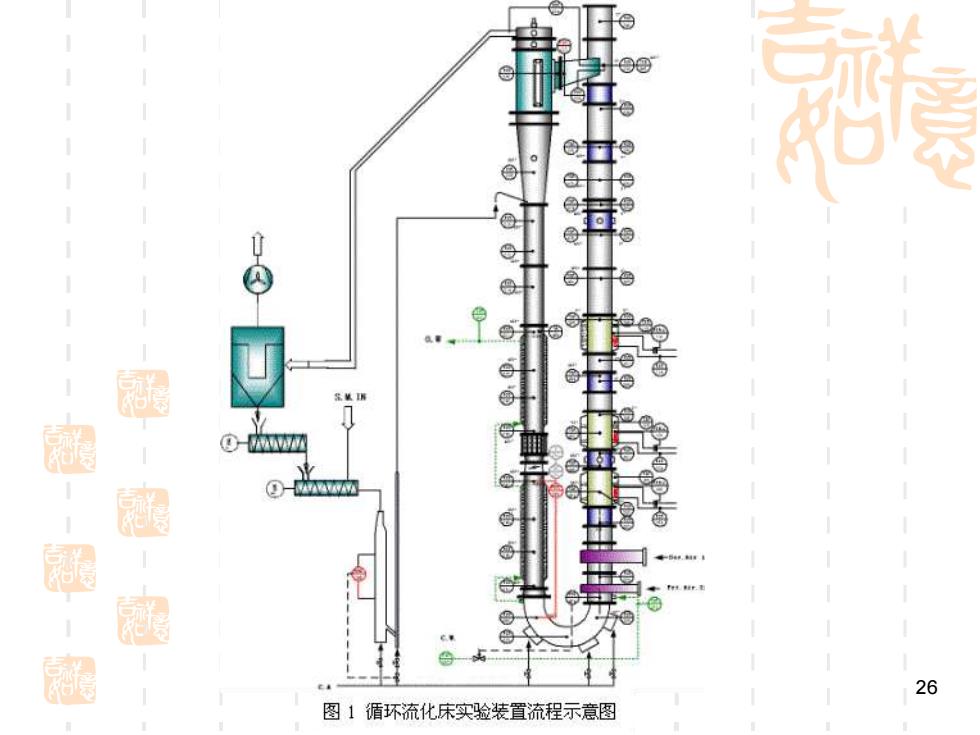

26 图1循环流化床实验装置流程示意图
26

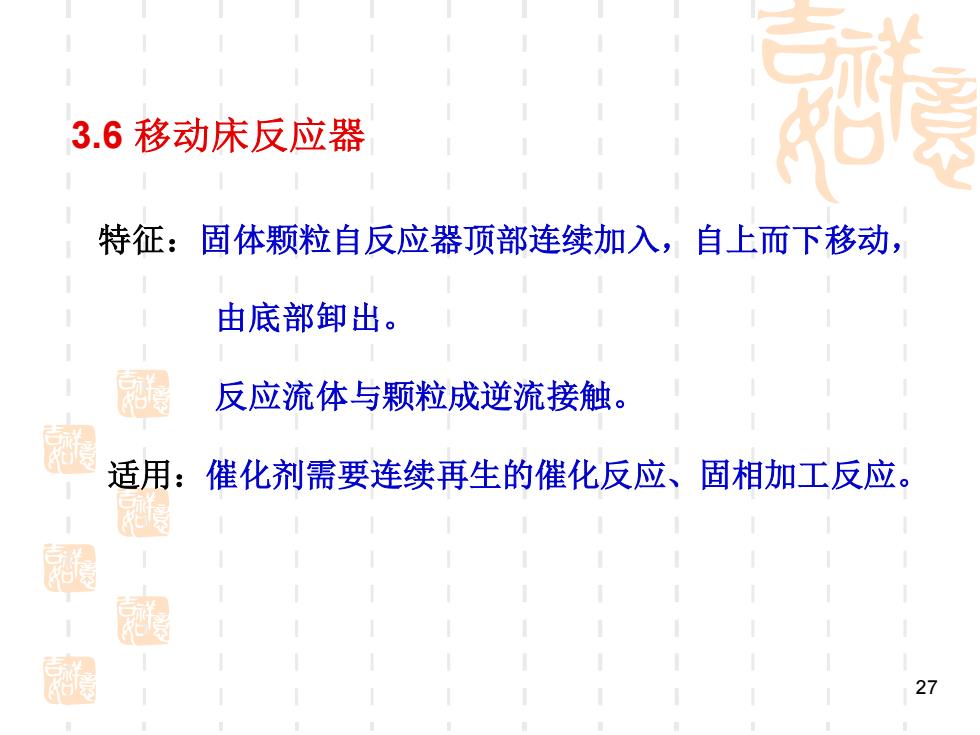

3.6移动床反应器 特征：固体颗粒自反应器顶部连续加入，自上而下移动， 由底部卸出。 反应流体与颗粒成逆流接触。 适用：催化剂需要连续再生的催化反应、固相加工反应。 超 27
27 3.6 移动床反应器 特征：固体颗粒自反应器顶部连续加入，自上而下移动， 由底部卸出。 反应流体与颗粒成逆流接触。 适用：催化剂需要连续再生的催化反应、固相加工反应

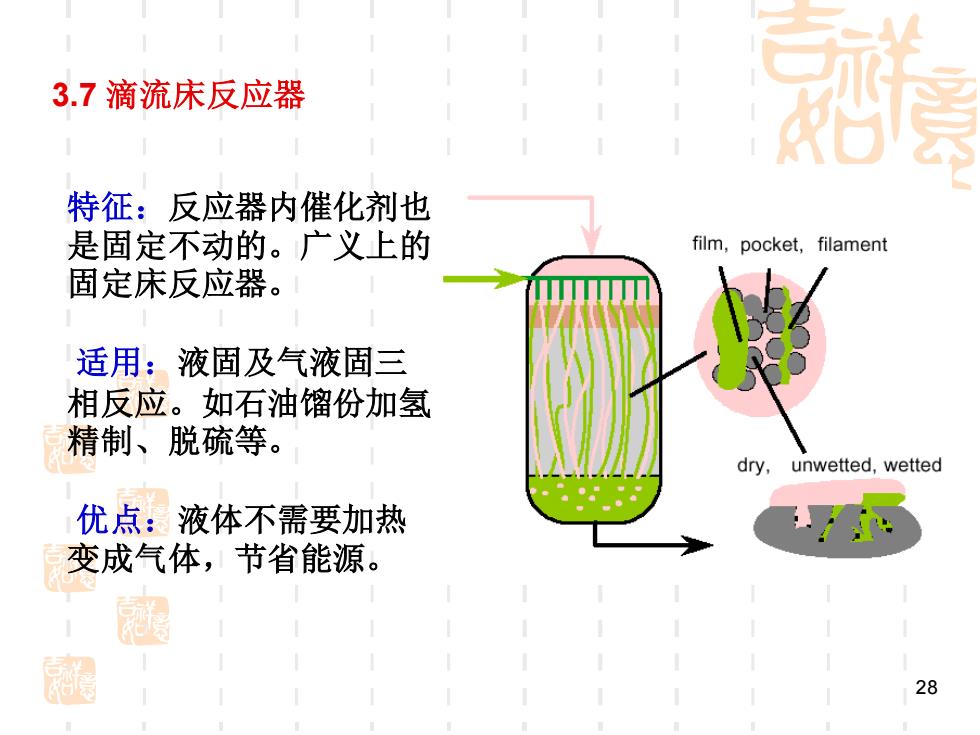

3.7滴流床反应器 特征：反应器内催化剂也 是固定不动的。广义上的 film,pocket,filament 固定床反应器。 适用：液固及气液固三 相反应。如石油馏份加氢 精制、脱硫等。 dry,unwetted,wetted 优点：液体不需要加热 变成气体，节省能源。 超 28
28 3.7 滴流床反应器 特征：反应器内催化剂也 是固定不动的。广义上的 固定床反应器。 适用：液固及气液固三 相反应。如石油馏份加氢 精制、脱硫等。 优点：液体不需要加热 变成气体，节省能源

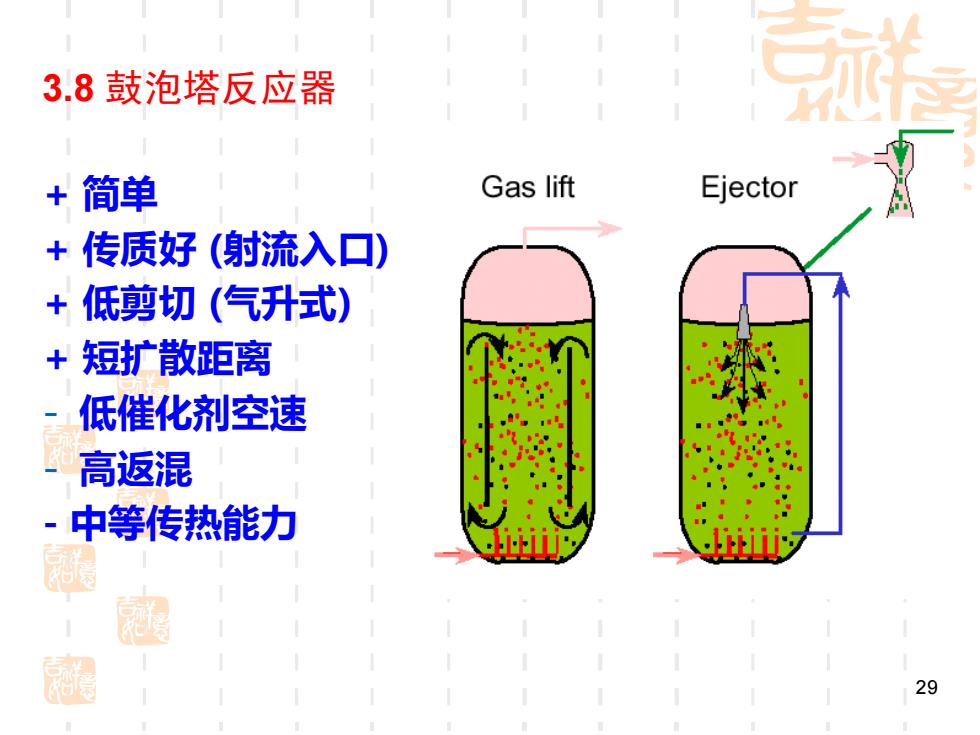

3.8鼓泡塔反应器 +简单 Gas lift Ejector +传质好（射流入口） +低剪切（气升式） +短扩散距离 - 低催化剂空速 高返混 中等传热能力 1 润 29
29 3.8 鼓泡塔反应器 + 简单 + 传质好 (射流入口 ) + 低剪切 (气升式 ) + 短扩散距离 - 低催化剂空速 - 高返混 - 中等传热能力

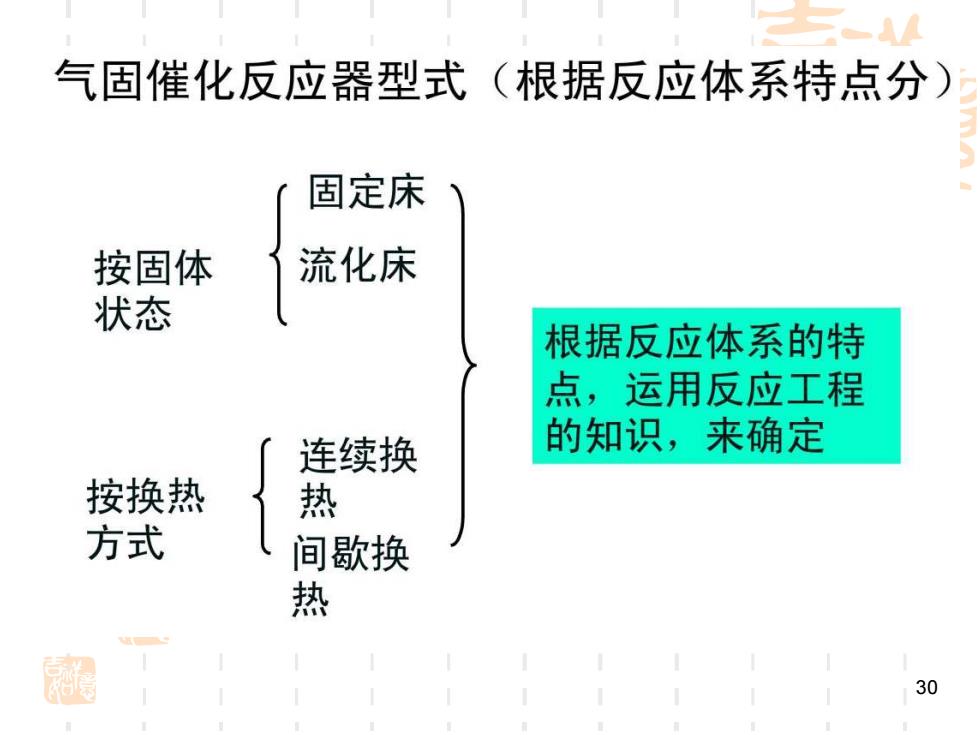

-M 气固催化反应器型式（根据反应体系特点分） 固定床 按固体 流化床 状态 根据反应体系的特 点，运用反应工程 连续换 的知识，来确定 按换热 热 方式 间歇换 热 30
30
