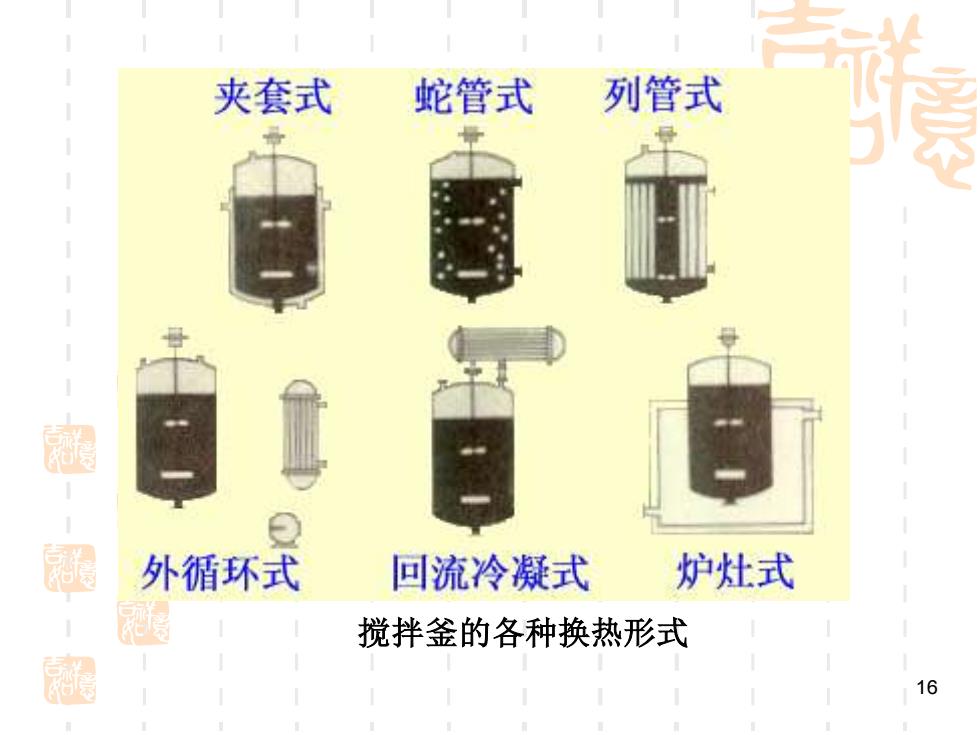

夹套式 蛇管式 列管式 愚 外循环式 回流冷凝式 炉灶式 和 搅拌釜的各种换热形式 密 16
16 搅拌釜的各种换热形式

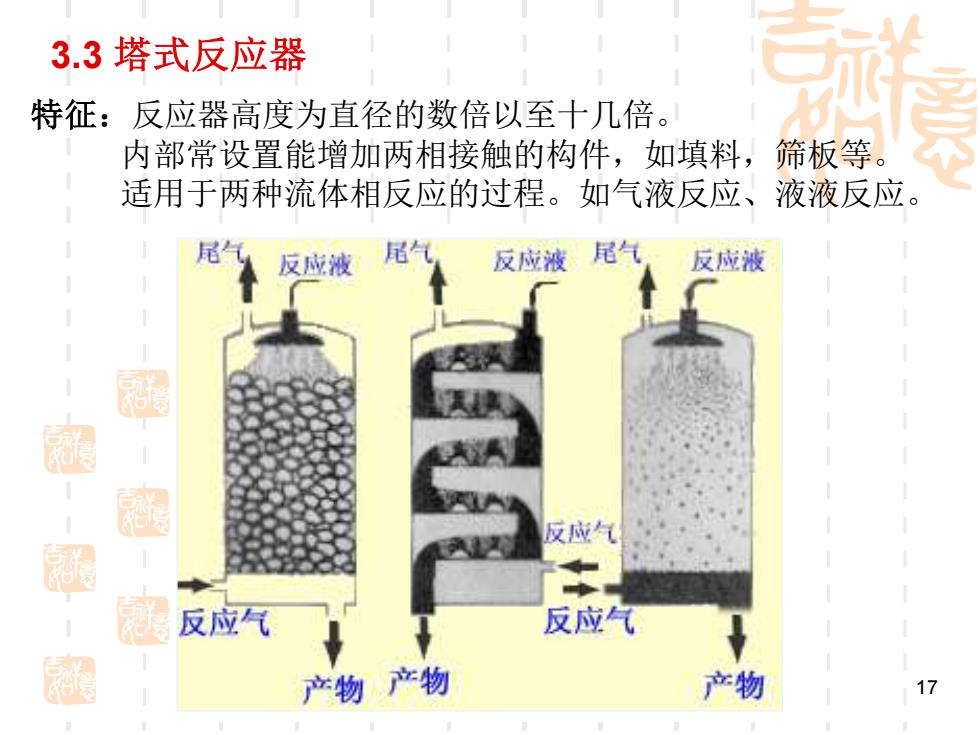

3.3塔式反应器 特征：反应器高度为直径的数倍以至十几倍。 内部常设置能增加两相接触的构件，如填料， 筛板等。 适用于两种流体相反应的过程。如气液反应、液液反应。 反应液 尾气 反应液 尾气 反应液 反应气 反应气 反应气 产物产物 产物 17
17 3.3 塔式反应器 特征：反应器高度为直径的数倍以至十几倍。 内部常设置能增加两相接触的构件，如填料，筛板等。 适用于两种流体相反应的过程。如气液反应、液液反应

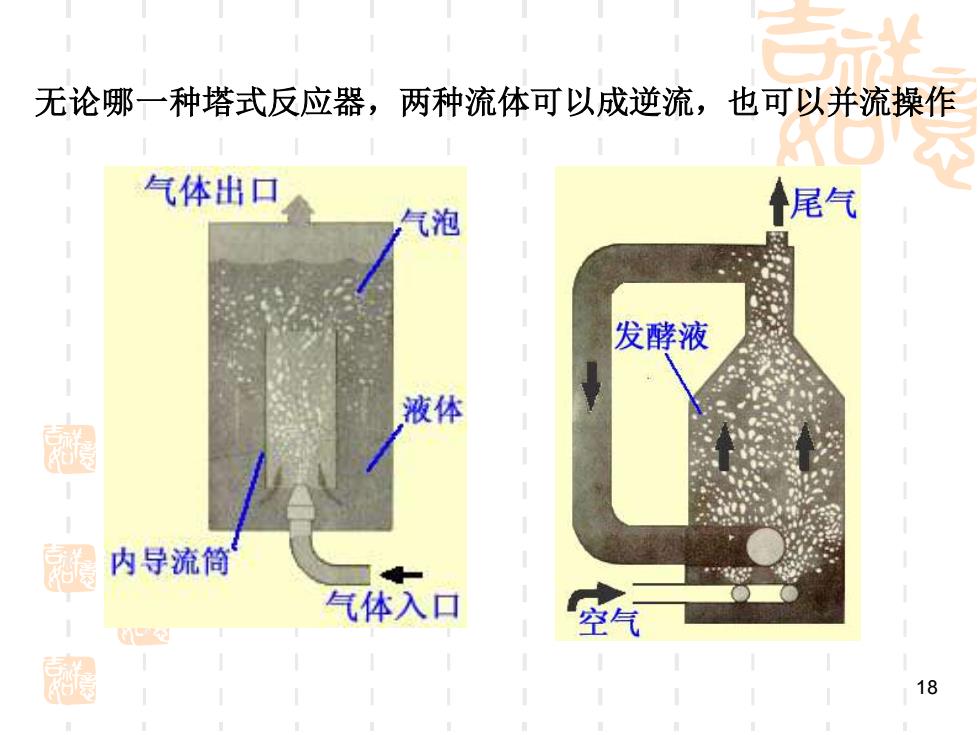

无论哪一种塔式反应器，两种流体可以成逆流，也可以并流操作 气体出口 气泡 ◆尾气 发酵液 液体 周 内导流筒 气体入口 9 空气 淘 18
18 无论哪一种塔式反应器，两种流体可以成逆流，也可以并流操作
个尾气 分离空间 反应气 筛板 环流导筒 发酵液 庭 塔体 气泡 反应液 附写 超 环流反应器 19
19 环流反应器

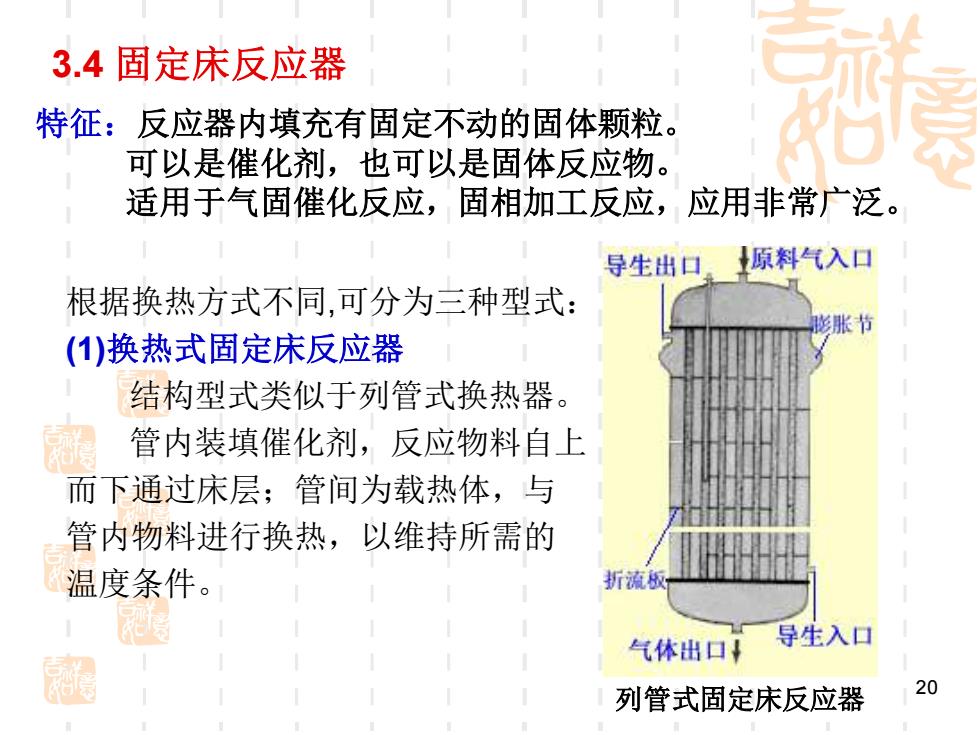

3.4固定床反应器 特征：反应器内填充有固定不动的固体颗粒。 可以是催化剂，也可以是固体反应物。 适用于气固催化反应，固相加工反应，应用非常广泛。 导生出口。原料气入口 根据换热方式不同，可分为三种型式： 膨胀节 (1)换热式固定床反应器 结构型式类似于列管式换热器。 晶1 管内装填催化剂，反应物料自上 而下通过床层；管间为载热体，与 管内物料进行换热，以维持所需的 温度条件。 折流板 形喝 气体出口 导生入口 超 列管式固定床反应器 20
20 3.4 固定床反应器 特征：反应器内填充有固定不动的固体颗粒。 可以是催化剂，也可以是固体反应物。 适用于气固催化反应，固相加工反应，应用非常广泛。 根据换热方式不同,可分为三种型式： (1)换热式固定床反应器 结构型式类似于列管式换热器。 管内装填催化剂，反应物料自上 而下通过床层；管间为载热体，与 管内物料进行换热，以维持所需的 温度条件。 列管式固定床反应器
