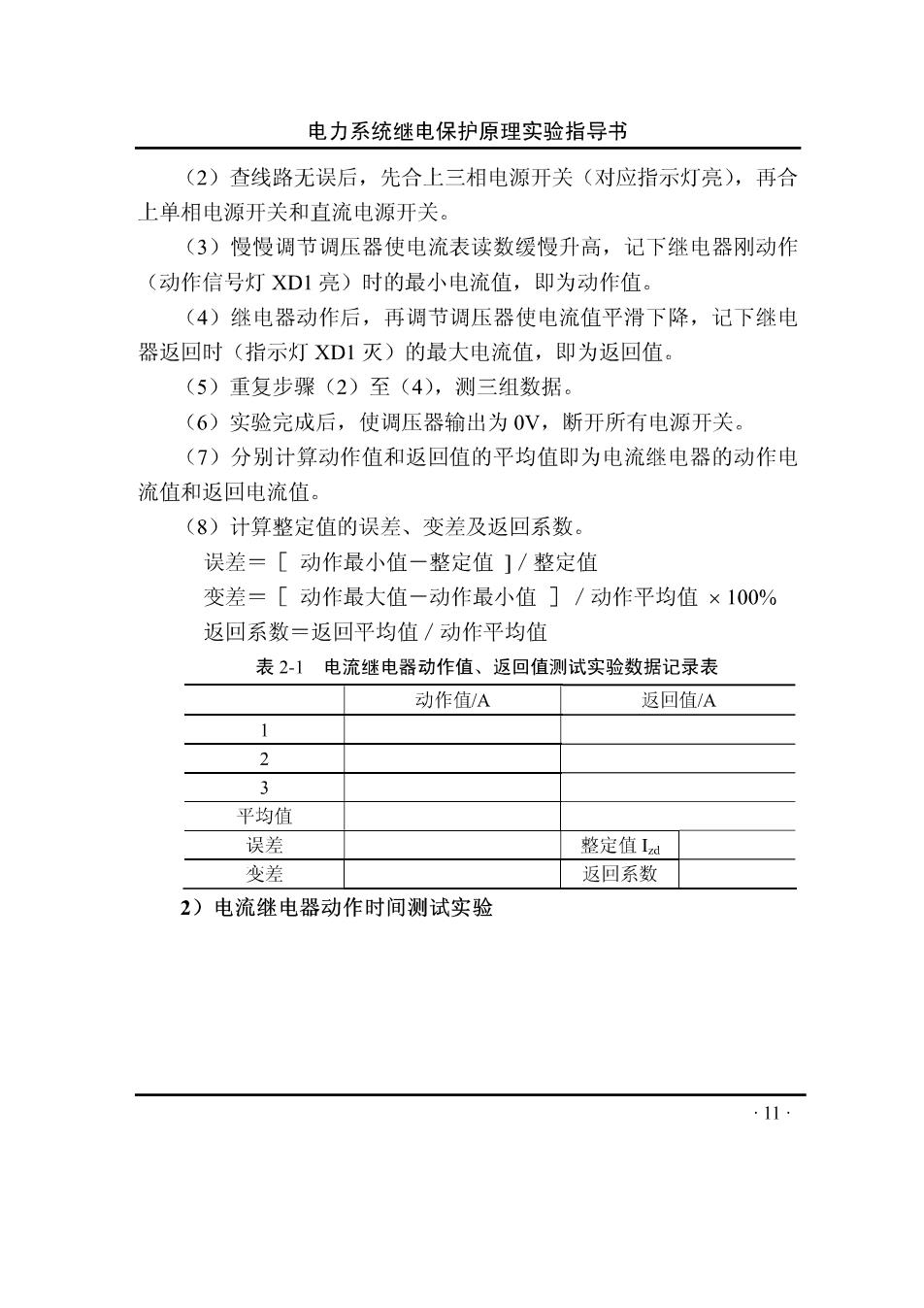

电力系统继电保护原理实验指导书 (2)查线路无误后，先合上三相电源开关（对应指示灯亮），再合 上单相电源开关和直流电源开关。 (3)慢慢调节调压器使电流表读数缓慢升高，记下继电器刚动作 (动作信号灯XD1亮)时的最小电流值，即为动作值。 (4)继电器动作后，再调节调压器使电流值平滑下降，记下继电 器返回时（指示灯XD1灭）的最大电流值，即为返回值。 (5)重复步骤(2)至(4)，测三组数据。 (6)实验完成后，使调压器输出为0V,断开所有电源开关。 (7)分别计算动作值和返回值的平均值即为电流继电器的动作电 流值和返回电流值。 (8)计算整定值的误差、变差及返回系数： 误差=[动作最小值一整定值]/整定值 变差=[动作最大值一动作最小值]/动作平均值×100% 返回系数=返回平均值/动作平均值 表2-1电流继电器动作值、返回值测试实验数据记录表 动作值/A 返回值/A 1 2 3 平均值 误差 整定值Ia 变差 返回系数 2)电流继电器动作时间测试实验 11

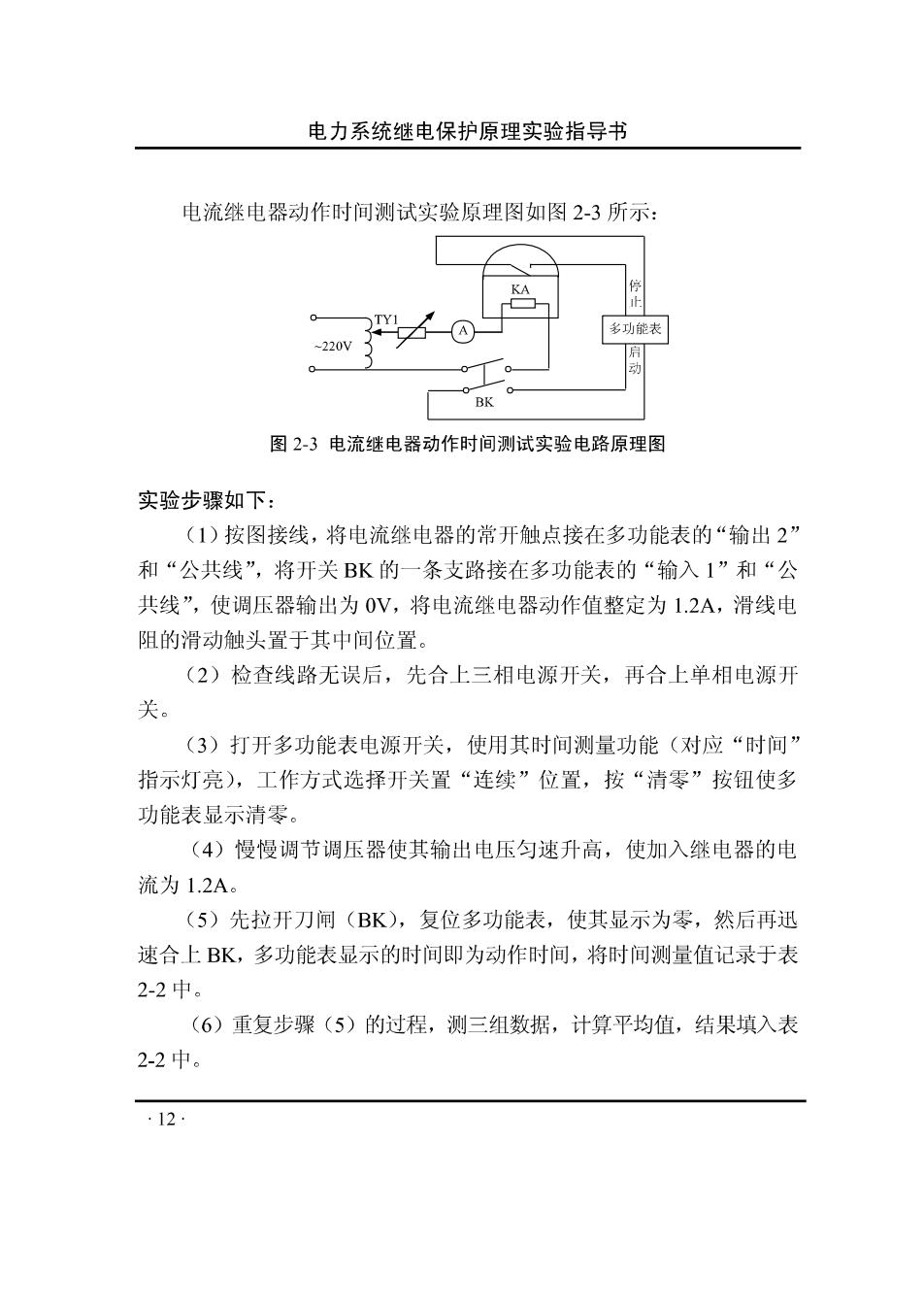

电力系统继电保护原理实验指导书 电流继电器动作时间测试实验原理图如图2-3所示： -220V3 BK 图23电流继电器动作时间测试实验电路原理图 实验步骤如下： (1)按图接线，将电流继电器的常开触点接在多功能表的“输出2” 和“公共线”，将开关BK的一条支路接在多功能表的“输入1”和“公 共线”，使调压器输出为0V,将电流继电器动作值整定为1.2A,滑线电 阻的滑动触头置于其中间位置。 (2)检查线路无误后，先合上三相电源开关，再合上单相电源开 关。 (3)打开多功能表电源开关，使用其时间测量功能（对应“时间” 指示灯亮)，工作方式选择开关置“连续”位置，按“清零”按纽使多 功能表显示清零。 (4)慢慢调节调压器使其输出电压匀速升高，使加入继电器的电 流为1.2A。 (5)先拉开刀闸(BK),复位多功能表，使其显示为零，然后再迅 速合上BK,多功能表显示的时间即为动作时间，将时间测量值记录于表 2-2中。 (6)重复步骤(5)的过程，测三组数据，计算平均值，结果填入表 2-2中。 ·12

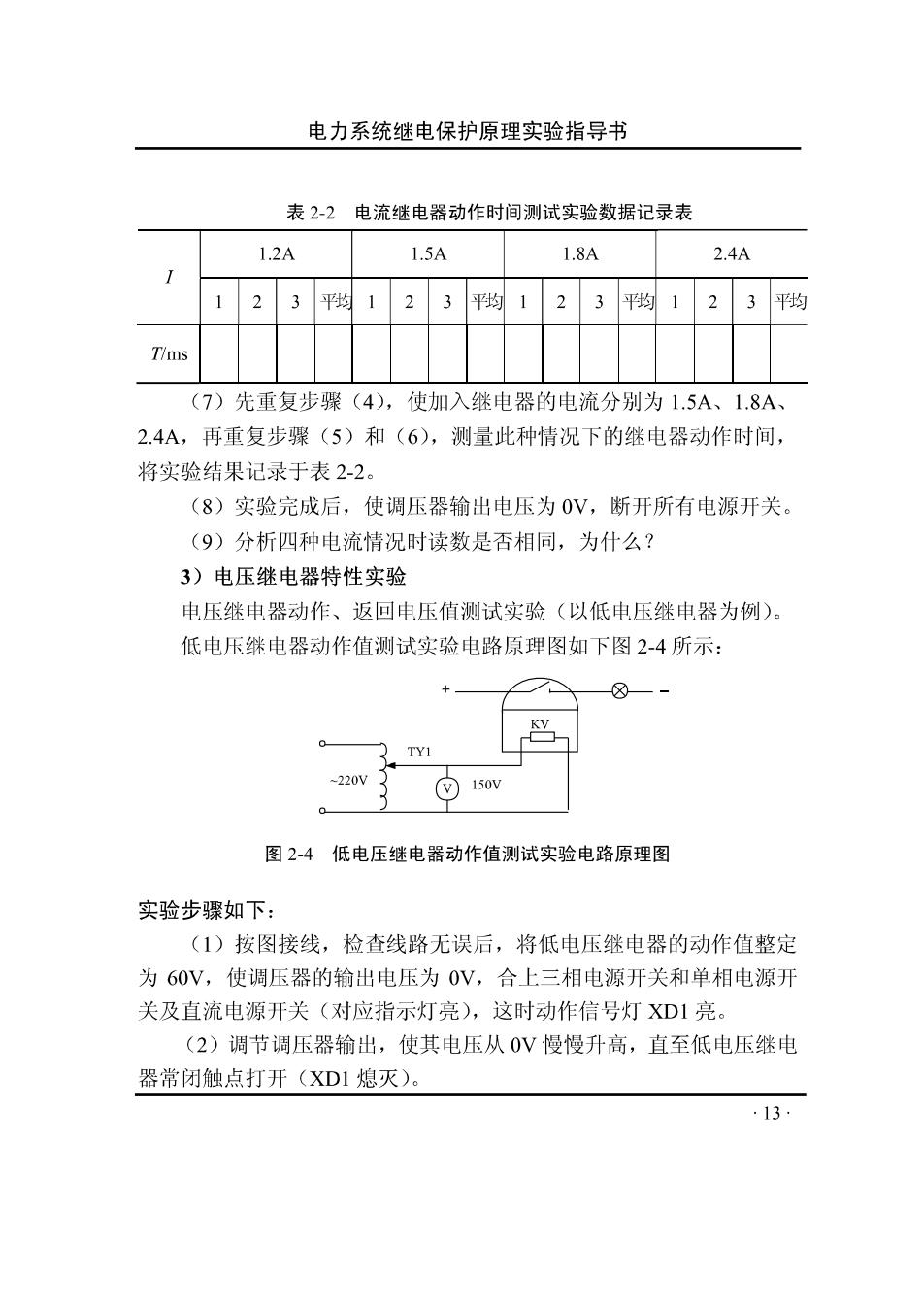

电力系统继电保护原理实验指导书 表2-2电流继电器动作时间测试实验数据记录表 1.2A 1.5A 1.8A 2.4A 123平哟123平均123平均123平均 T/ms (7)先重复步骤(4)，使加入继电器的电流分别为1.5A、1.8A 2.4A,再重复步骤(5)和(6)，测量此种情况下的继电器动作时间 将实验结果记录于表2-2。 (8)实验完成后，使调压器输出电压为0V,断开所有电源开关 (9)分析四种电流情况时读数是否相同，为什么？ 3)电压继电器特性实验 电压继电器动作、返回电压值测试实验（以低电压继电器为例）。 低电压继电器动作值测试实验电路原理图如下图2-4所示： 2Y1 -220V1 ⊙15ov 图2-4低电压继电器动作值测试实验电路原理图 实验步骤如下： (1)按图接线，检查线路无误后，将低电压继电器的动作值整定 为60V,使调压器的输出电压为0V,合上三相电源开关和单相电源开 关及直流电源开关（对应指示灯亮），这时动作信号灯XD1亮。 (2)调节调压器输出，使其电压从0V慢慢升高，直至低电压继电 器常闭触点打开(XD1熄灭)。 .13

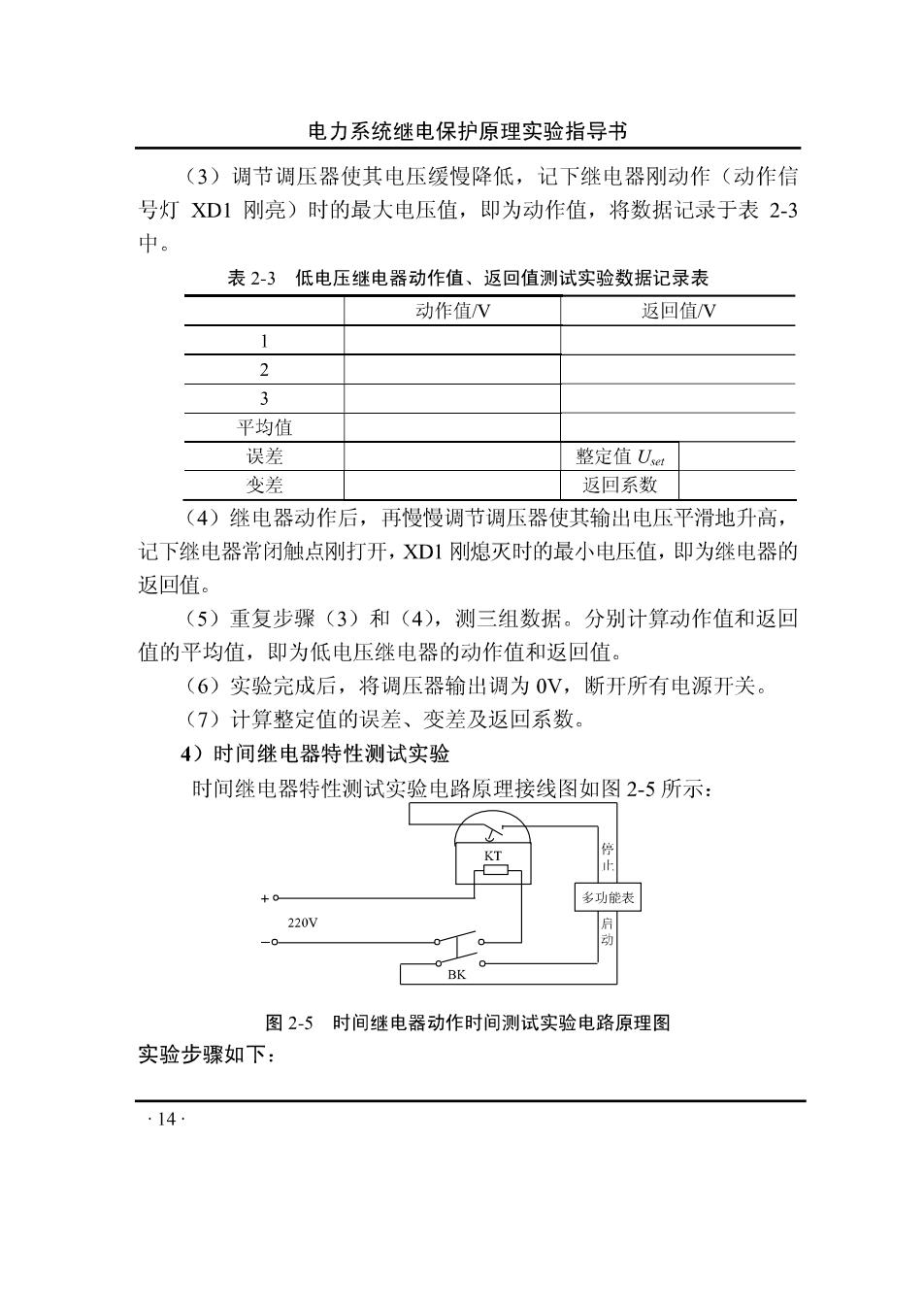

电力系统继电保护原理实验指导书 (3)调节调压器使其电压缓慢降低，记下继电器刚动作（动作信 号灯XD1刚亮)时的最大电压值，即为动作值，将数据记录于表2-3 中。 表2-3低电压继电器动作值、返回值测试实验数据记录表 动作值V 返回值八V 1 3 平均值 误差 整定值 变差 返回系数 (4)继电器动作后，再慢慢调节调压器使其输出电压平滑地升高， 记下继电器常闭触点刚打开，X①1刚熄灭时的最小电压值，即为继电器的 返回值。 (5)重复步骤(3)和(4)，测三组数据。分别计算动作值和返回 值的平均值，即为低电压继电器的动作值和返回值。 (6)实验完成后，将调压器输出调为0V,断开所有电源开关。 (7)计算整定值的误差、变差及返回系数。 4)时间继电器特性测试实验 时间继电器特性测试实验电路原理接线图如图2-5所示： 卡a 功作表 220V BK 图2-5时间继电器动作时间测试实验电路原理图 实验步骤如下： ·14

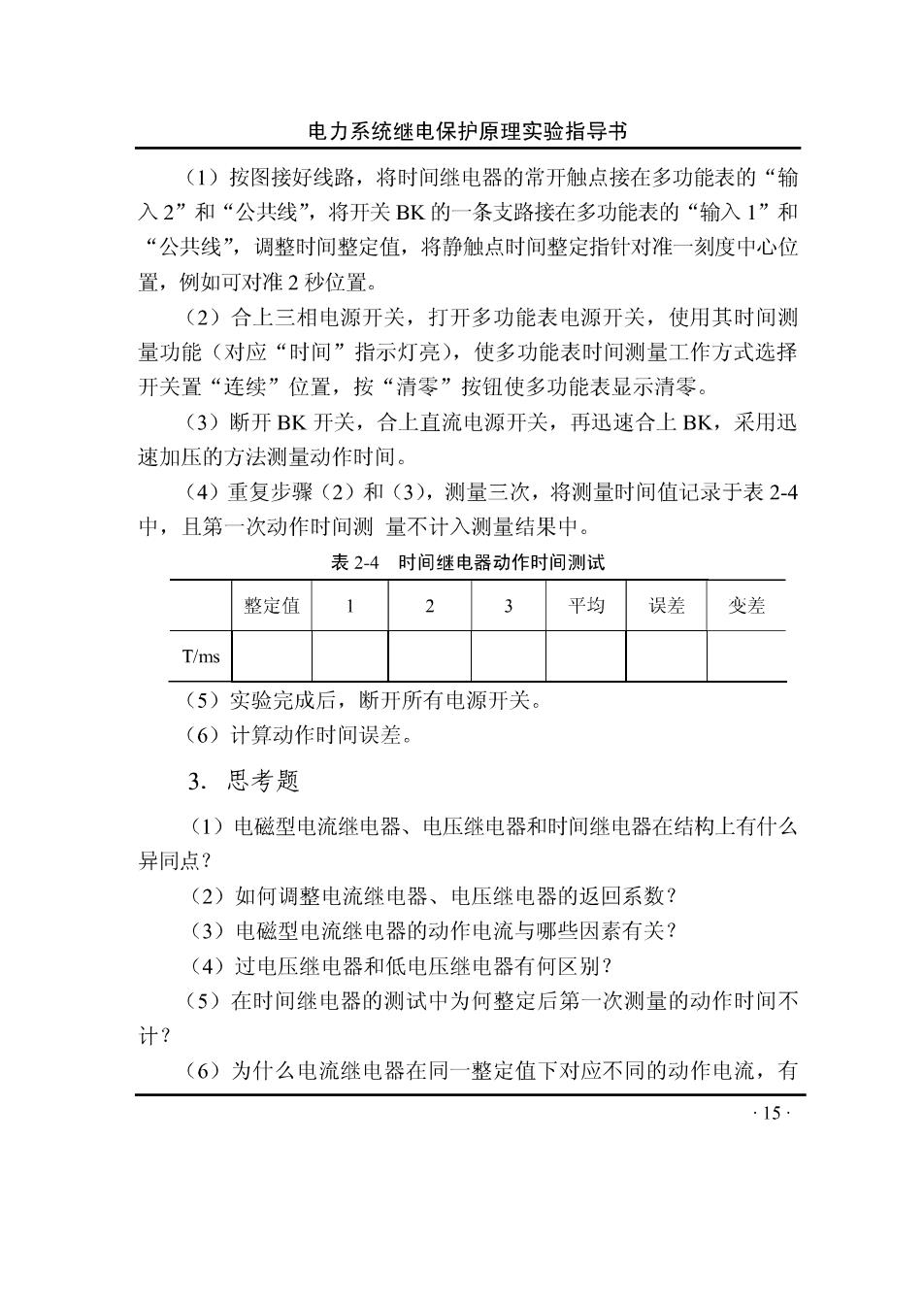

电力系统继电保护原理实验指导书 (1)按图接好线路，将时间继电器的常开触点接在多功能表的“输 入2”和“公共线”，将开关BK的一条支路接在多功能表的“输入1”和 “公共线”，调整时间整定值，将静触点时间整定指针对准一刻度中心位 置，例如可对准2秒位置。 (2)合上三相电源开关，打开多功能表电源开关，使用其时间测 量功能（对应“时间”指示灯亮），使多功能表时间测量工作方式选择 开关置“连续”位置，按“清零”按钮使多功能表显示清零。 (3)断开BK开关，合上直流电源开关，再迅速合上BK,采用迅 速加压的方法测量动作时间。 (4)重复步骤(2)和(3)，测量三次，将测量时间值记录于表2-4 中，且第一次动作时间测量不计入测量结果中。 表2-4时间继电器动作时间测试 整定值 1 2 3平均误差变差 T/ms (5)实验完成后，断开所有电源开关。 (6)计算动作时间误差。 3.思考题 (1)电磁型电流继电器、电压继电器和时间继电器在结构上有什么 异同点？ (2)如何调整电流继电器、电压继电器的返回系数？ (3)电磁型电流继电器的动作电流与哪些因素有关？ (4)过电压继电器和低电压继电器有何区别？ (5)在时间继电器的测试中为何整定后第一次测量的动作时间不 计？ (6)为什么电流继电器在同一整定值下对应不同的动作电流，有 .15:
