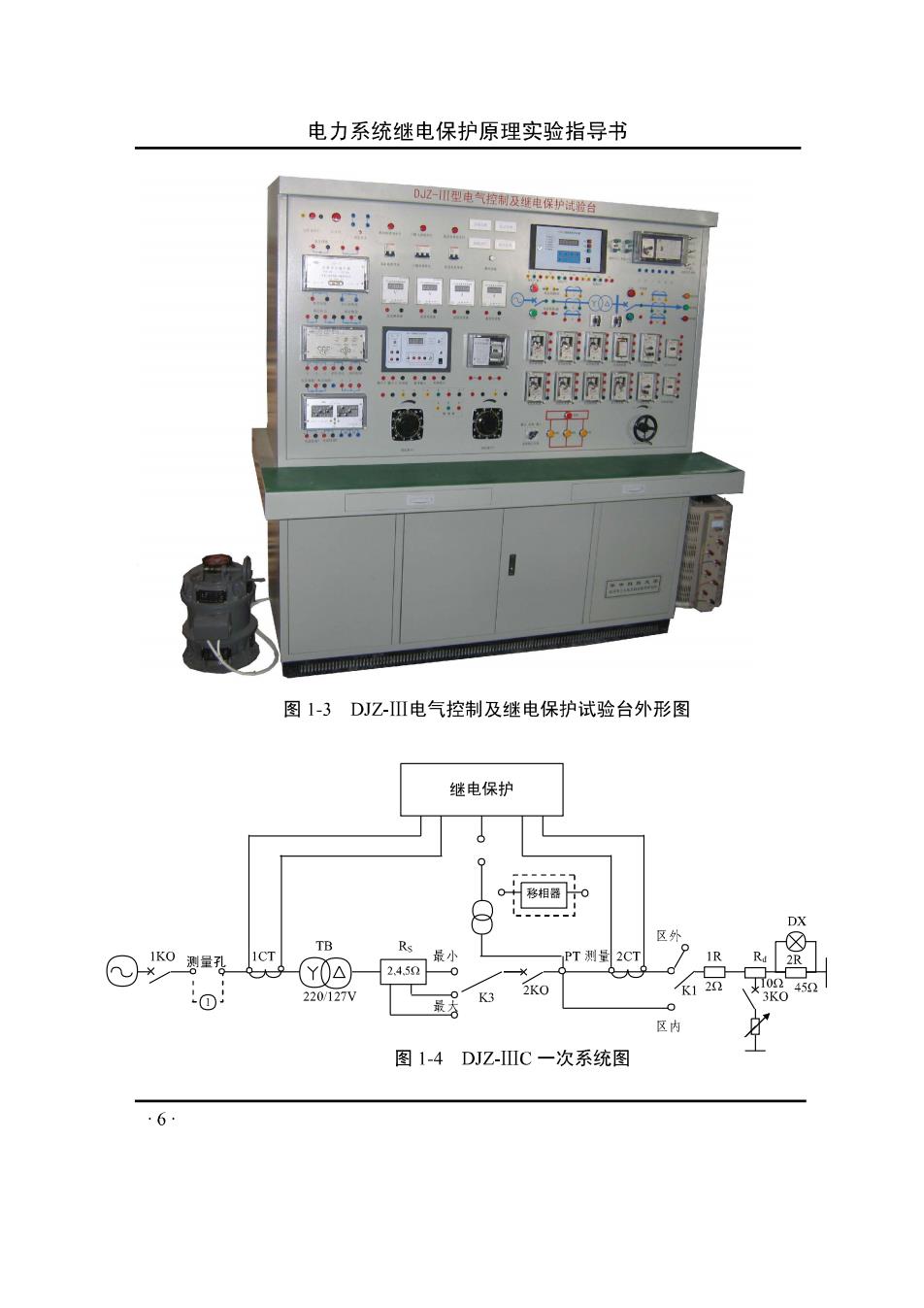

电力系统继电保护原理实验指导书 2型电气空制及电保护 步台 包圆吸风O0E 风风网E 图1-3DJZ-Ⅲ电气控制及继电保护试验台外形图 继电保护 PT测量到2CT 120 o 20127 图1-4DJZ-C一次系统图 6
电力系统继电保护原理实验指导书 2.试验台面板布置 DJZ-川型电气控制及继电保护试验台 ☐ a.0006a000 533 0叶0 5% i0.0.0 究名阿 图15DJZ-Ⅲ型试验台面板布置图 本实验指导书中所介绍的实验内容涉及到的部分设备，其符号代号 及作用定义如下： DX1动作信号 DX2闪光灯 DX3 单相电源指示灯 DX4 三相电源指示灯 DX5 直流电源指示灯 DX6 手动合闸光字牌 DX7 手动分闸光字牌 DX8 故障动作光字牌 DX9 重合闻动作光学牌 DX10 模拟断路器2K0合闸信号灯 DXI 模拟断路器2KO合闸信号灯 DX12模拟线路A相负载指示灯 DX13 模拟线路B相负载指示灯 7
电力系统继电保护原理实验指导书 DX14模拟线路C相负载指示灯 BK 操作开关 DK 单相电源开关 SK 三相电源开关 直流电源开关 FTK 防跳开关 CHK 重合开关 JSK 加速方式选择开关（有前加速，不加速，后加速） GLJ 功率方向继电器 CDJ 差动继由照 ZKJ 方向组抗继电器 FDJ 负序电压继电器 CHJ 电磁式三相一次重合闸继电器 KA 电流继电器 KV 电压继电器 KT 时间继电器 KS 信号继电器 KM 中间继电器 GCI 交流220V电源（单相调压器TY1)输出接线柱(a,0) GC2 三相交流电源输出接线柱(a,b.c,o) GC3 直流220V电源输出接线柱(+，一) GC4 交流220V电源（单相调压器TY2)输出接线柱(a.0 GC5 移相器输出接线柱(A,B,C) GC6 电流、电压量测试孔 GC7 1C工二次侧测试孔 GC8 PT测试孔 GC9 2CT二次侧测试孔 微机保护出口投退连接片 LP2 常规保护出口投退车接片 模拟断路器1KO的合闸按钮 ISKP 模拟断路器1KO的分闸按钮 2SK 模拟短路开关 SA、SB、SC分别是A、B、C三相模拟短路选择开关
电力系统继电保护原理实验指导书 模拟变压器差动保护区内、区外故障转换开关，设有“区内”、“区 外”、“线路”三个选择档 K2 手动跳合闸及信号控制开关，设有“合闸”、“分闸”二档，中间为 自恢位点 K3 模拟系统阻抗切换开关，设有“最大”、“正常”、“最小”三个选择档 ZNB-Ⅱ型智能式多功能表（其使用方法见附录1中的说明） WB 微机保护箱（其使用方法见附录2的说明） 1KO、2K0分别为线路段两个模拟断路器 3K0 故障模拟断路器 Rd 线路段三相模拟电阻，阻值分别为每相10欧 限流电阻，阻值为每相2欧 系统模拟阻抗，Rs.min=2欧，Rs.n=4欧，Rs.max=5欧 三相自耦调压器 YX 移相器 (二)试验台使用注意事项 1.DZ-Ⅱ型电气控制与继电保护教学试验台的工作电流和工作电 压不得超过允许值。实验电流较大时，不得长期工作。 2.实验前检查所有刀闸应在断开位置，电源信号灯均熄灭，此时 才能接线。 3.接线过程中密切注视刀闸位置，以防误操作引起事故。 4.接线完毕，要由另一人检查线路。 5.实验中不允许带电改接线路。 6.实验过程中没有使用的CT,其二次侧应该短路。 9
电力系统继电保护原理实验指导书 实验一、常规继电器特性实验 (一)电磁型电压、电流继电器的特性实验 1.实验目的 1)了解继电器基本分类方法及其结构。 2)熟悉几种常用继电器，如电流继电器、电压继电器、时间继电 器、中间继电器、信号继电器等的构成原理。 3)学会调整、测量电磁型继电器的动作值、返回值和计算返回系 壶 4)测量继电器的基本特性 2.实验内容 1)电流继电器特性实验 电流继电器动作、返回电流值测试实验。 实验电路原理图如图2-2所示： 3005A2A 图2-2电流继电器动作电流值测试实验原理图 实验步骤如下： (1)按图接线，将电流继电器的动作值整定为1A,使调压器输出 指示为0V,滑线电阻的滑动触头放在中间位置。 10
