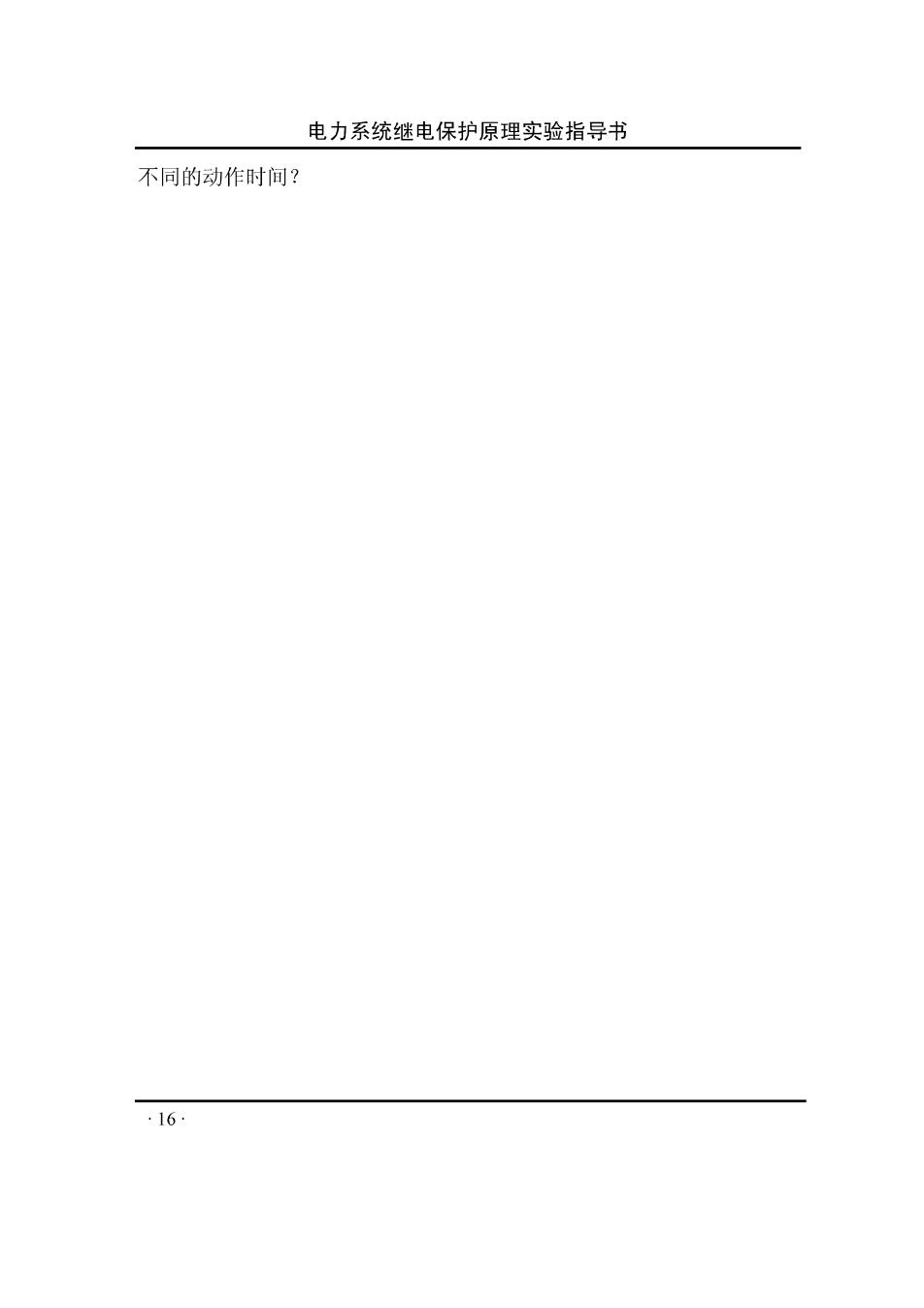

电力系统继电保护原理实验指导书 不同的动作时间？ ·16

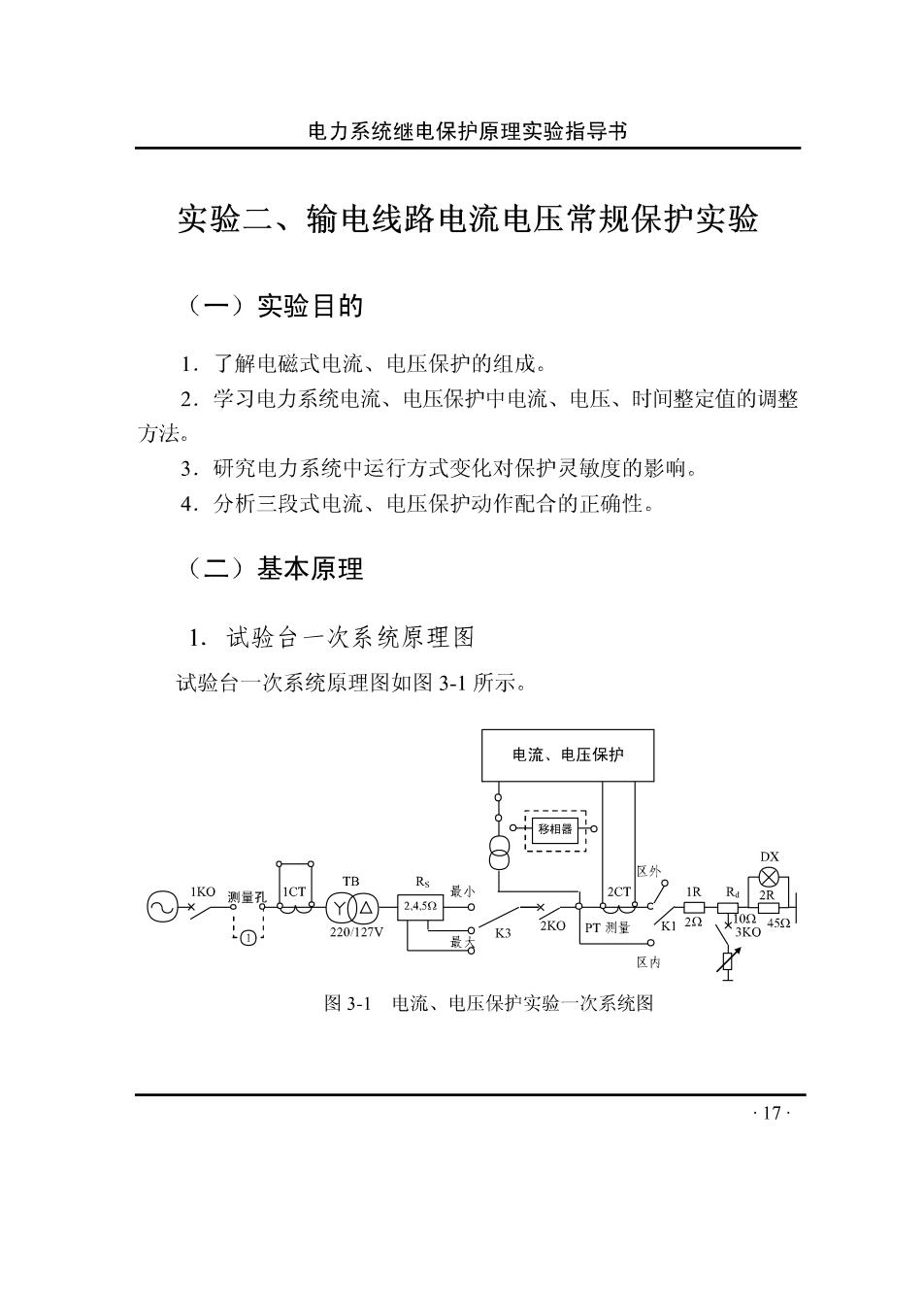

电力系统继电保护原理实验指导书 实验二、输电线路电流电压常规保护实验 (一)实验目的 1.了解电磁式电流、电压保护的组成。 2.学习电力系统电流、电压保护中电流、电压、时间整定值的调整 方法。 3.研究电力系统中运行方式变化对保护灵敏度的影响。 4.分析三段式电流、电压保护动作配合的正确性。 (二)基本原理 1.试验合一次系统原理图 试验台一次系统原理图如图31所示 电流、电压保护 220/127V K3 尔0PT测量 K12n102450 区内 图3-1电流、电压保护实验一次系统图 .17
电力系统继电保护原理实验指导书 2.保护的整定值计算 电流电压保护整定值计算 图3-1中若取电源线电压为100V(实际为变压器副方输出线电压为 100V),系统阻抗分别为Xmx-22、XsN=42、Xmim=5P,线路段的阻 抗为102。线路中串有一个2Q的限流电阻，设线路段最大负荷电流为 1.2A。无时限电流速断保护可靠系数K'-1.25,带时限电流速断保护可 靠系数为K"=1.1,过电流保护可靠系数K=1.15,继电器返回系数 Kc=0.85,自启动系数K1.0。 根据上述给定条件： (1)理论计算线路段电流保护各段的整定值计算： =K'×1gnm=1.25×100 2+2+10516(A) 1 理B肾2+028W 只-K2x1-015x4%s12=162 10=0.5 0=1 3.常规电流保护的接线方式 电流保护常用的接线方式有完全星形接线、不完全星形接线和在中 性线上接入电流继电器的不完全星形接线三种，如图3-8所示。 电流保护一般采用三段式结构，即电流速断(【段)，限时电流速 断（Ⅱ段），定时限过电流（Ⅲ段）。但有些情况下，也可以只采用两段 …18
电力系统继电保护原理实验指导书 式结构，即I段（或Ⅱ段）做主保护，Ⅲ段作后备保护。下图示出几种 接线方法，供接线时参考。 KA 平网 图3-8完全星形两段式接线图（三）实验内容 DZ-试验台的常规继电器都没有接入电流互感器和电压互感器， 在实验之前应参阅图3-1的一次系统图，设计好保护接线图，并接好线 后才能进行实验。 1.正常运行方式实验 (1)三相调压器输出为0V。 (2)系统运行方式置于“正常”位置。 (3)按前面介绍的常规电流保护接线方式进行接线，根据理论计 算值确定各继电器的整定值大小。 (4)合上三相电源开关，调节调压器输出，使屏上电压表指示从 0V慢慢升到100V为止。 (5)合上直流电源开关。 (6)合上变压器二侧的模拟断路器 此时，负荷灯泡亮，模拟系统即处于正常运行状态。 (7)实验结束后，使调压器输出回零，最后断开实验电源。 .19

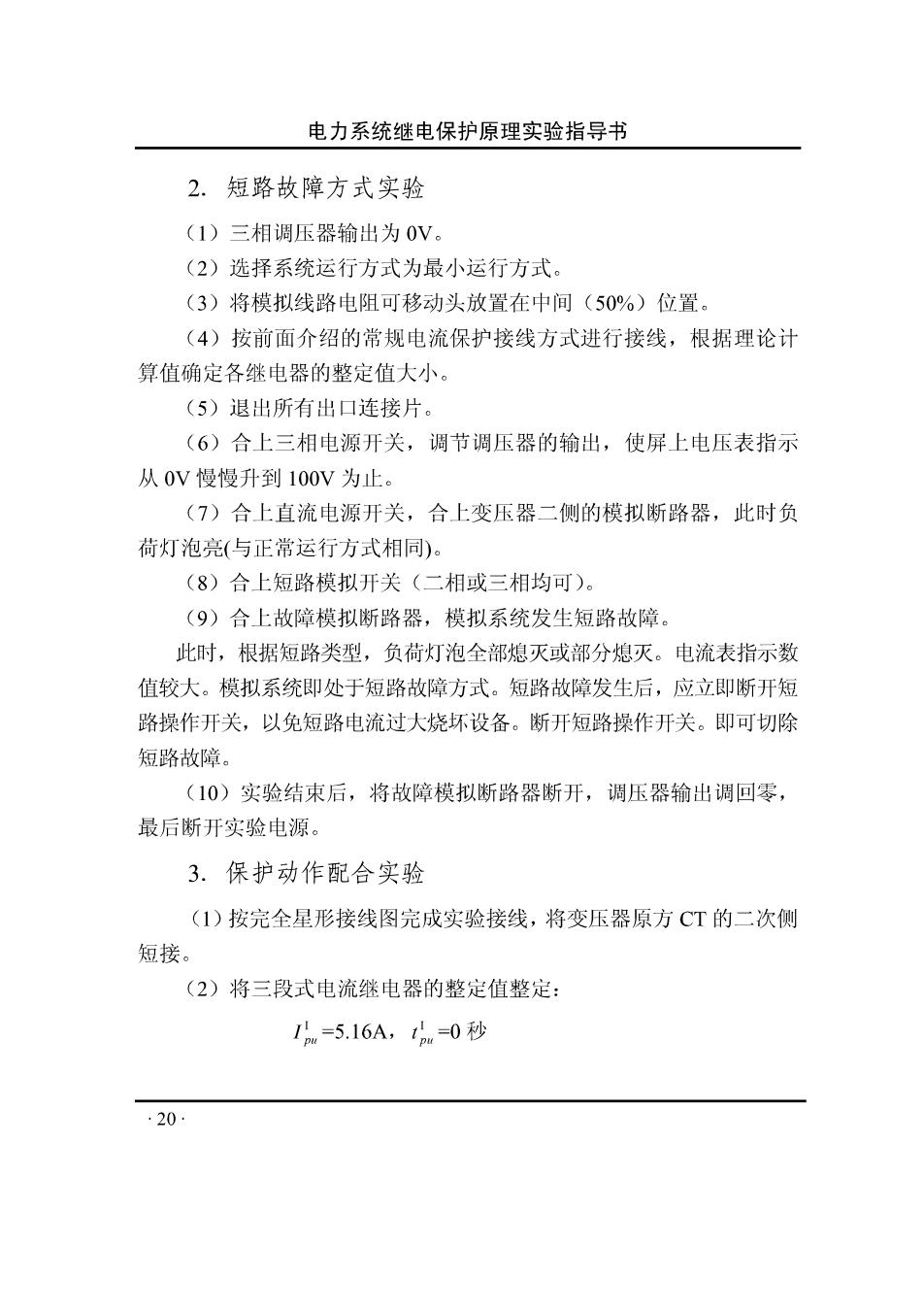

电力系统继电保护原理实验指导书 2.短路故障方式实验 (1)三相调压器输出为0V。 (2)选择系统运行方式为最小运行方式。 (3)将模拟线路电阻可移动头放置在中间(50%)位置 (4)按前面介绍的常规电流保护接线方式进行接线，根据理论计 算值确定各继电器的整定值大小。 (5)退出所有出口连接片。 (6)合上三相电源开关，调节调压器的输出，使屏上电压表指示 从0V慢慢升到100V为止。 (7)合上直流电源开关，合上变压器二侧的模拟断路器，此时负 荷灯泡亮（与正常运行方式相同）。 (8)合上短路模拟开关（二相或三相均可）。 (9)合上故障模拟断路器，模拟系统发生短路故障。 此时，根据短路类型，负荷灯泡全部熄灭或部分熄灭。电流表指示数 值较大。模拟系统即处于短路故障方式。短路故障发生后，应立即断开短 路操作开关，以免短路电流过大烧坏设备。断开短路操作开关。即可切除 短路故障。 (10)实验结束后，将故障模拟断路器断开，调压器输出调回零， 最后断开实验电源。 3.保护动作配合实验 (1)按完全星形接线图完成实验接线，将变压器原方CT的二次侧 短接。 (2)将三段式电流继电器的整定值整定： I=5.16A,10秒 ·20
