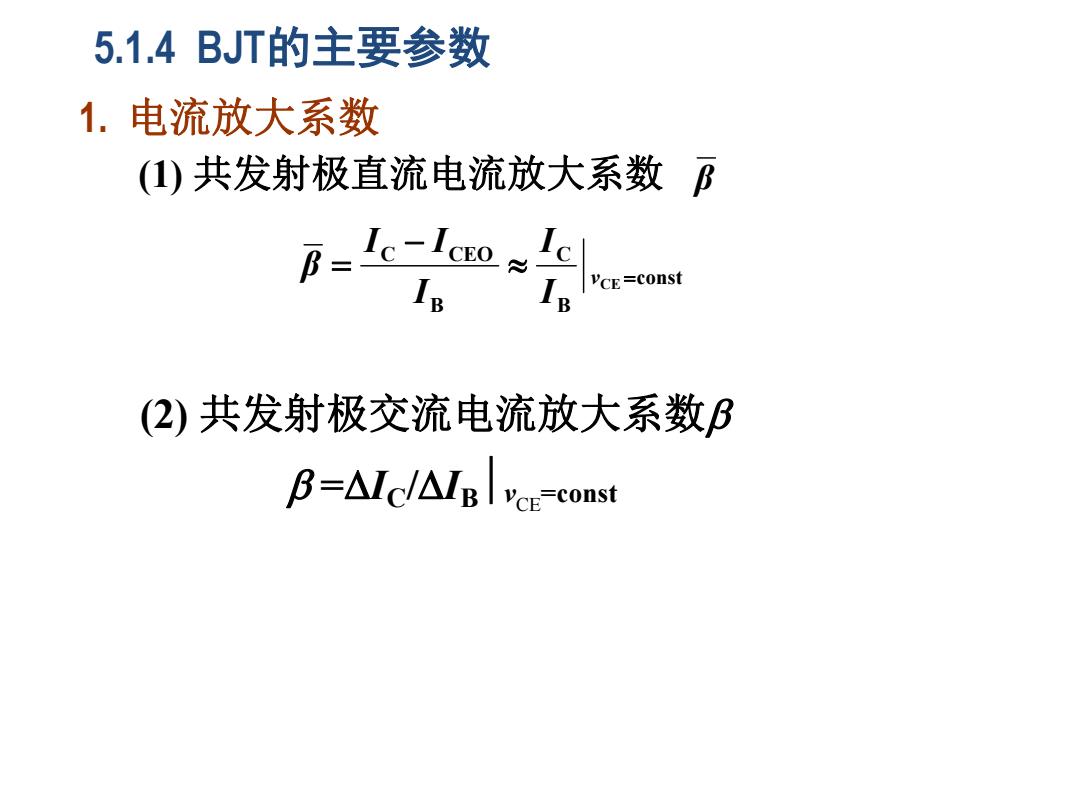

5.1.4BJT的主要参数 1.电流放大系数 (1)共发射极直流电流放大系数P =lc-lo≈'e 61p YCE=const (2)共发射极交流电流放大系数B B=△IcJ△IB YcE-const
5.1.4 BJT的主要参数 (1) 共发射极直流电流放大系数 β 1. 电流放大系数 const B C B C CEO CE v I I I I I β (2) 共发射极交流电流放大系数 =IC/IBvCE=const
5.1.4BJT的主要参数 1.电流放大系数 (3)共基极直流电流放大系数α a=(Ic-ICBO)MIEIc/lE (4)共基极交流电流放大系数α a=IcJ△IE CB--const 当ICBo和ICEo很小时，a≈a、B≈B,可以不加区分
5.1.4 BJT的主要参数 (3) 共基极直流电流放大系数 =（IC－ICBO）/IE≈IC/IE (4) 共基极交流电流放大系数α α=IC/IE VCB=const 当ICBO和ICEO很小时， ≈、 ≈，可以不加区分。 1. 电流放大系数
5.1.4BJT的主要参数 2.极间反向电流 (1)集电极基极间反向饱和电流IcBo 发射极开路时，集电结的反向饱和电流。 ICBO 吉 Vcc Ip=0
5.1.4 BJT的主要参数 (1) 集电极基极间反向饱和电流ICBO 发射极开路时，集电结的反向饱和电流。 + b c e - μA IE=0 VCC ICBO 2. 极间反向电流

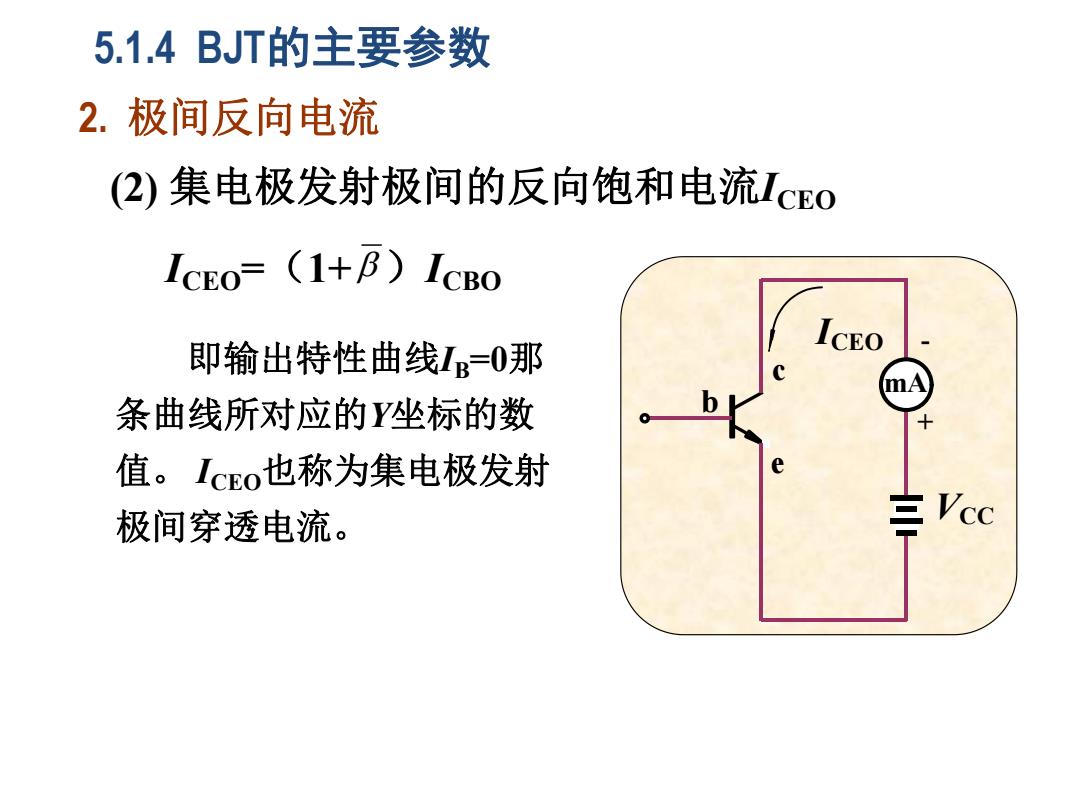

5.1.4BJT的主要参数 2.极间反向电流 (2)集电极发射极间的反向饱和电流Ico ICEO=(1+B)IcBo 即输出特性曲线Ip=0那 CEO 条曲线所对应的Y坐标的数 值。IcEo也称为集电极发射 极间穿透电流。 Vcc
5.1.4 BJT的主要参数 (2) 集电极发射极间的反向饱和电流ICEO ICEO=（1+ ）ICBO 即输出特性曲线IB=0那 条曲线所对应的Y坐标的数 值。 ICEO也称为集电极发射 极间穿透电流。 + b c e -VCC ICEO mA 2. 极间反向电流
5.1.4BJT的主要参数 3.极限参数 (1)集电极最大允许电流IcM (2)集电极最大允许功率损耗PcM PCM=ICVCE 3)反向击穿电压 V(BR)CBO— 发射极开路时的集电结反 向击穿电压。 ●VBR)EBO一集电极开路时发射结的反 向击穿电压。 OVBR)CEO— 基极开路时集电极和发射 极间的击穿电压
5.1.4 BJT的主要参数 (1) 集电极最大允许电流ICM (2) 集电极最大允许功率损耗PCM PCM= ICVCE 3. 极限参数 (3) 反向击穿电压 V(BR)CBO——发射极开路时的集电结反 向击穿电压。 V(BR) EBO——集电极开路时发射结的反 向击穿电压。 V(BR)CEO——基极开路时集电极和发射 极间的击穿电压
