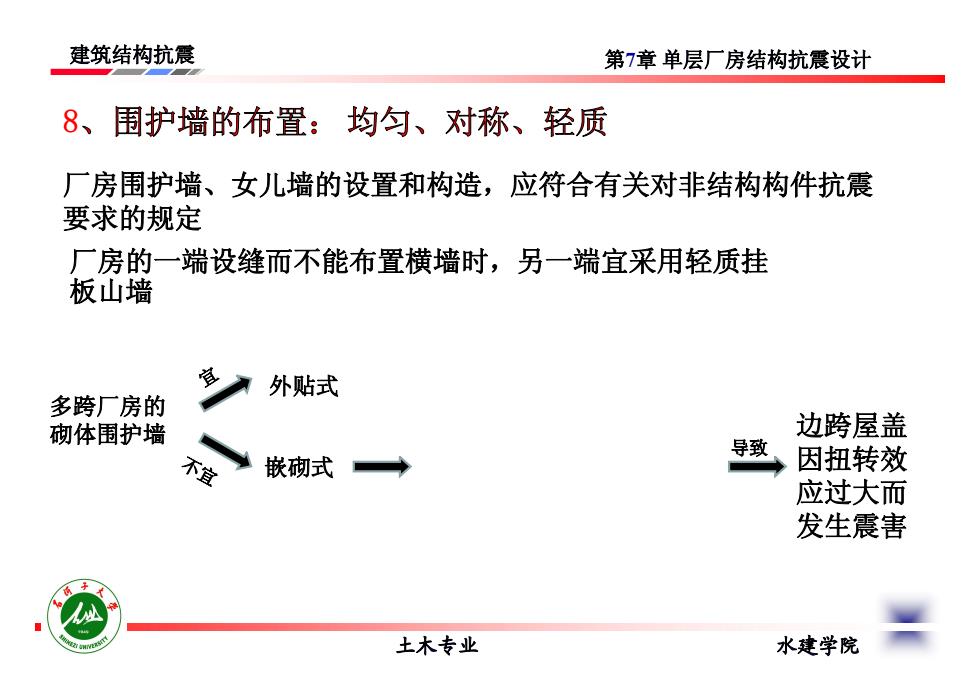

建筑结构抗震 第7章单层厂房结构抗震设计 8、围护墙的布置：均匀、对称、轻质 厂房围护墙、女儿墙的设置和构造，应符合有关对非结构构件抗震 要求的规定 厂房的一端设缝而不能布置横墙时，另一端宜采用轻质挂 板山墙 外贴式 多跨厂房的 砌体围护墙 边跨屋盖 不宜 嵌砌式 导致 因扭转效 应过大而 发生震害 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第7章 单层厂房结构抗震设计 8、围护墙的布置： 均匀、对称、轻质 厂房的一端设缝而不能布置横墙时，另一端宜采用轻质挂 板山墙 边跨屋盖 因扭转效 应过大而 发生震害 边柱列（嵌砌有墙） 中柱列（一般只有柱间支撑） 多跨厂房的 砌体围护墙 外贴式 嵌砌式 宜 不宜 导致 厂房围护墙、女儿墙的设置和构造，应符合有关对非结构构件抗震 要求的规定

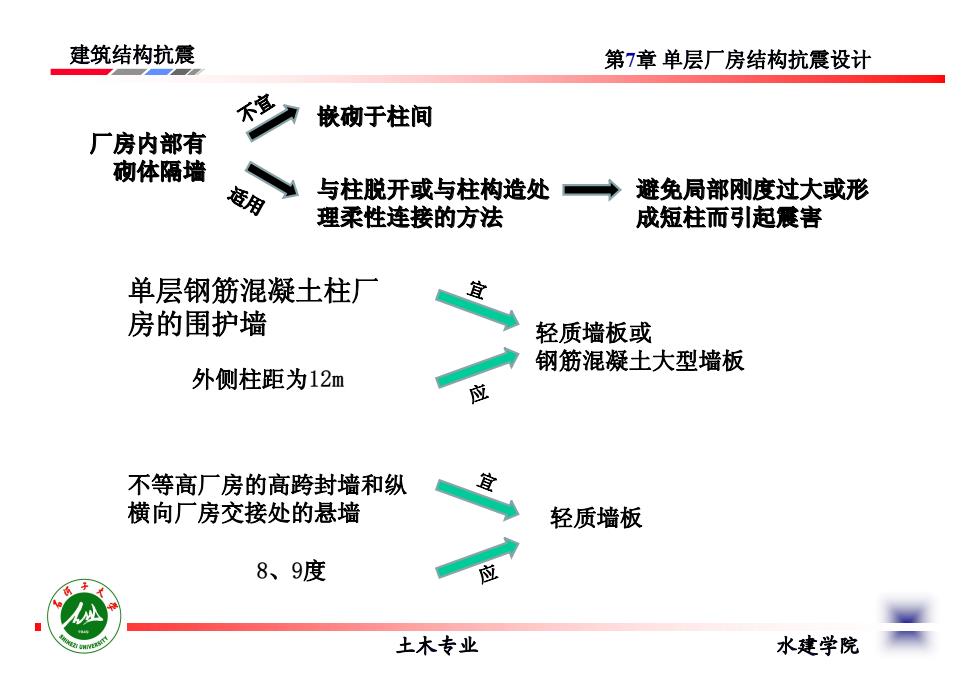

建筑结构抗震 第7章单层厂房结构抗震设计 不宜 嵌砌于柱间 厂房内部有 砌体隔墙 适用 与柱脱开或与柱构造处 避免局部刚度过大或形 理柔性连接的方法 成短柱而引起震害 单层钢筋混凝土柱厂 房的围护墙 轻质墙板或 钢筋混凝土大型墙板 外侧柱距为12m 应 不等高厂房的高跨封墙和纵 横向厂房交接处的悬墙 轻质墙板 8、9度 应 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第7章 单层厂房结构抗震设计 厂房内部有 砌体隔墙 不宜 嵌砌于柱间 与柱脱开或与柱构造处 理柔性连接的方法 适用 避免局部刚度过大或形 成短柱而引起震害 单层钢筋混凝土柱厂 房的围护墙 轻质墙板或 钢筋混凝土大型墙板 外侧柱距为12m 不等高厂房的高跨封墙和纵 横向厂房交接处的悬墙 轻质墙板 8、9度 宜 应 宜 应
建筑结构抗震 第7章单层厂房结构抗震设计 二、 抗震构造措施 1.屋盖2.柱3.支撑4.连接节点5.隔墙和围护墙 1、屋盖 (1)有檩屋盖构件的连接应符合下列要求： >檩条应与混凝土屋架（屋面梁）焊牢，并应有足够的支承长度； >双脊檩应在跨度113处相互拉结： >压型钢板应与檩条可靠连接，瓦楞铁、石棉瓦等应与檩条拉结 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第7章 单层厂房结构抗震设计 二、 抗震构造措施 1.屋盖 2.柱 3.支撑 4.连接节点 5.隔墙和围护墙 1、屋盖 压型钢板应与檩条可靠连接，瓦楞铁、石棉瓦等应与檩条拉结 （1）有檩屋盖构件的连接应符合下列要求： 檩条应与混凝土屋架（屋面梁）焊牢， 并应有足够的支承长度； 双脊檩应在跨度1/3处相互拉结；

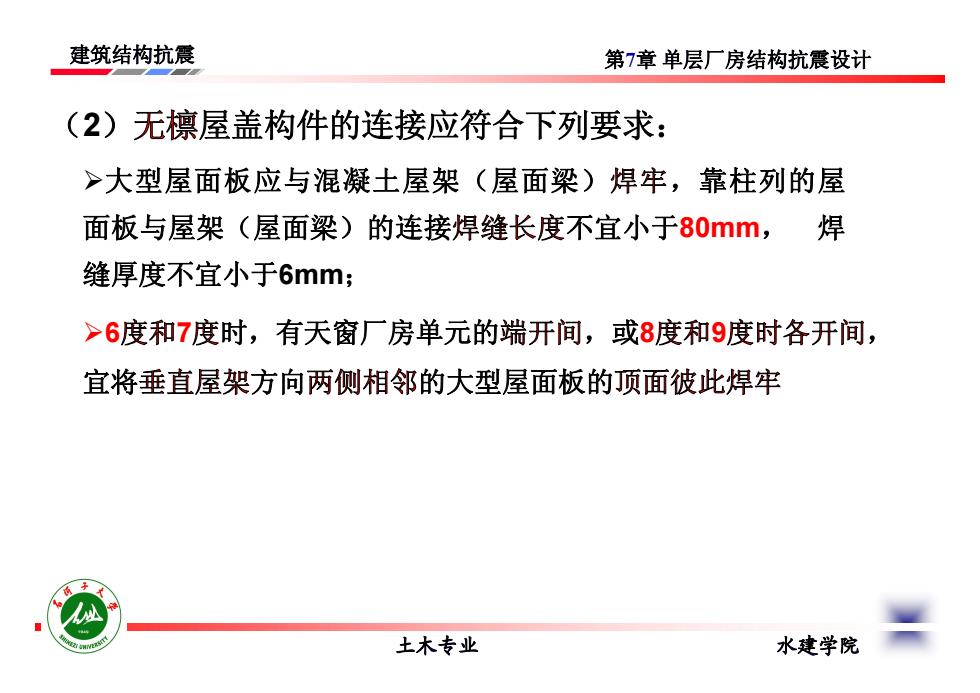

建筑结构抗震 第7章单层厂房结构抗震设计 (2)无檩屋盖构件的连接应符合下列要求： >大型屋面板应与混凝土屋架（屋面梁)焊牢，靠柱列的屋 面板与屋架（屋面梁)的连接焊缝长度不宜小于80mm, 焊 缝厚度不宜小于6mm; >6度和7度时，有天窗厂房单元的端开间，或8度和9度时各开间， 宜将垂直屋架方向两侧相邻的大型屋面板的顶面彼此焊牢 丛 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第7章 单层厂房结构抗震设计 （2）无檩屋盖构件的连接应符合下列要求： 大型屋面板应与混凝土屋架（屋面梁）焊牢，靠柱列的屋 面板与屋架（屋面梁）的连接焊缝长度不宜小于80mm， 焊 缝厚度不宜小于6mm； 6度和7度时，有天窗厂房单元的端开间，或8度和9度时各开间， 宜将垂直屋架方向两侧相邻的大型屋面板的顶面彼此焊牢

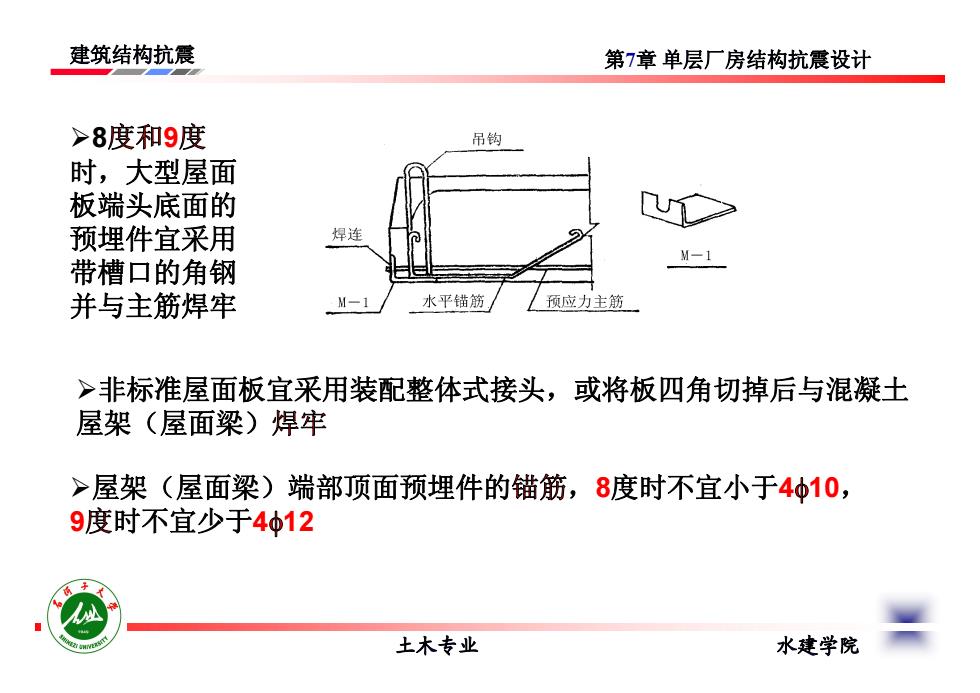

建筑结构抗震 第7章单层厂房结构抗震设计 >8度和9度 吊钩 时，大型屋面 板端头底面的 预埋件宜采用 焊连 M-1 带槽口的角钢 并与主筋焊牢 水平锚筋 预应力主筋 >非标准屋面板宜采用装配整体式接头，或将板四角切掉后与混凝土 屋架（屋面梁)焊牢 >屋架（屋面梁)端部顶面预埋件的锚筋，8度时不宜小于410， 9度时不宜少于4φ12 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第7章 单层厂房结构抗震设计 非标准屋面板宜采用装配整体式接头，或将板四角切掉后与混凝土 屋架（屋面梁）焊牢 屋架（屋面梁）端部顶面预埋件的锚筋，8度时不宜小于410， 9度时不宜少于412 8度和9度 时，大型屋面 板端头底面的 预埋件宜采用 带槽口的角钢 并与主筋焊牢
