建筑结构抗震 第7章单层厂房结构抗震设计 一、排架柱的震害： 柱的局部震害： 1.上柱柱身变截面处酥裂或折断； 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第7章 单层厂房结构抗震设计 一、排架柱的震害: 柱的局部震害: 1.上柱柱身变截面处酥裂或折断；

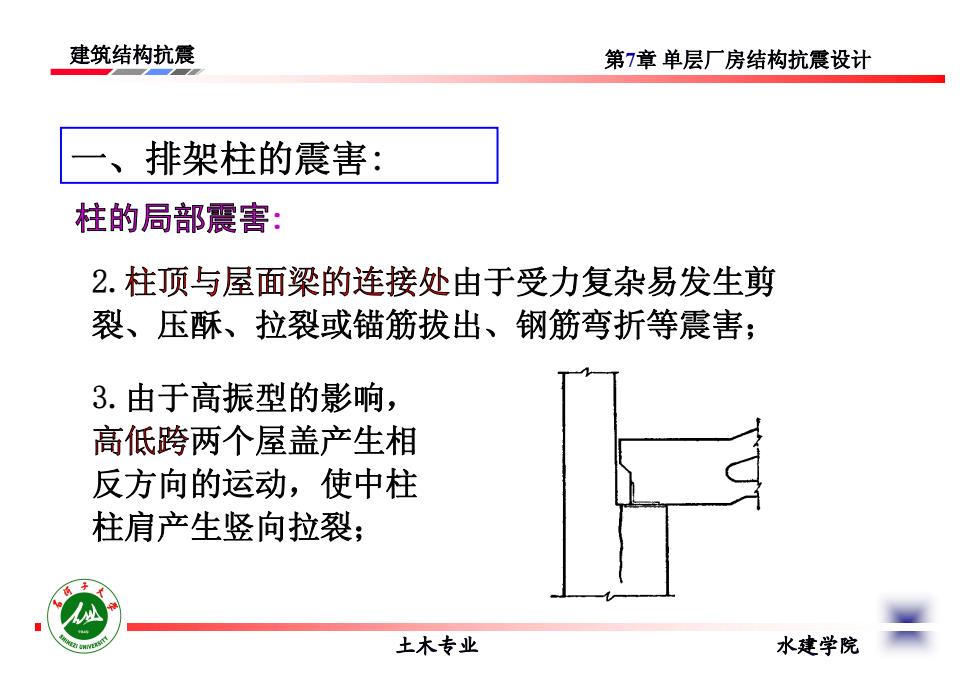

建筑结构抗震 第7章单层厂房结构抗震设计 一、排架柱的震害： 柱的局部震害： 2.柱顶与屋面梁的连接处由于受力复杂易发生剪 裂、压酥、拉裂或锚筋拔出、钢筋弯折等震害； 3.由于高振型的影响， 高低跨两个屋盖产生相 反方向的运动，使中柱 柱肩产生竖向拉裂； 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第7章 单层厂房结构抗震设计 一、排架柱的震害: 柱的局部震害: 2.柱顶与屋面梁的连接处由于受力复杂易发生剪 裂、压酥、拉裂或锚筋拔出、钢筋弯折等震害； 3.由于高振型的影响， 高低跨两个屋盖产生相 反方向的运动，使中柱 柱肩产生竖向拉裂；
建筑结构抗震 第7章单层厂房结构抗震设计 一、排架柱的震害： 柱的局部震害： 4.下柱下部出现横向裂缝或折断，后者会造成倒塌 等严重后果； 5.柱间支撑产生压屈。 土木
建筑结构抗震 土木专业 水建学院 第7章 单层厂房结构抗震设计 一、排架柱的震害: 柱的局部震害: 4.下柱下部出现横向裂缝或折断，后者会造成倒塌 等严重后果； 5.柱间支撑产生压屈

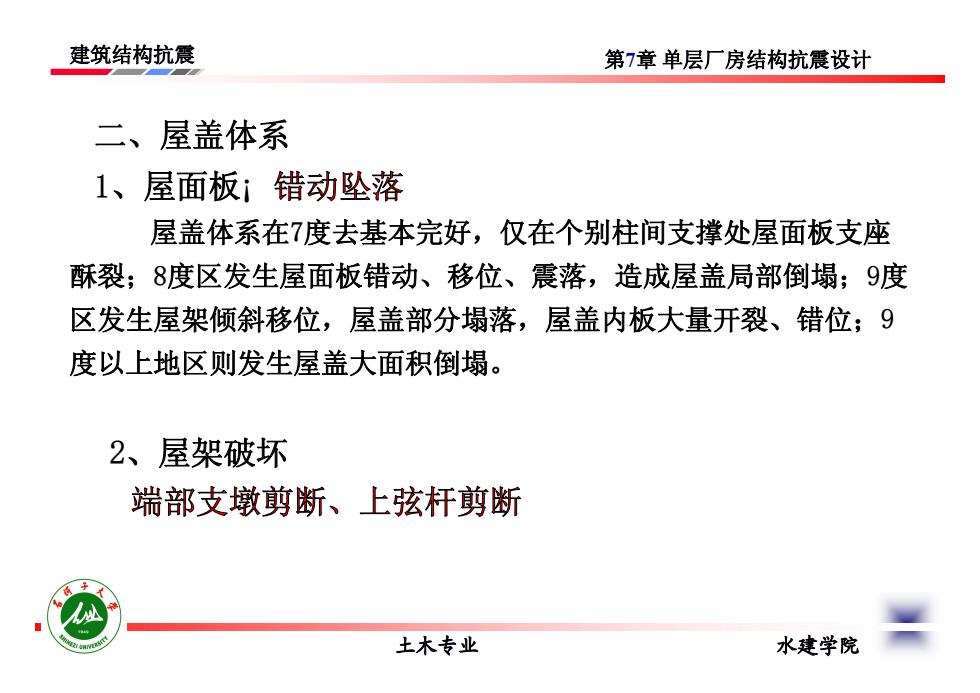

建筑结构抗震 第7章单层厂房结构抗震设计 二、屋盖体系 1、屋面板；错动坠落 屋盖体系在7度去基本完好，仅在个别柱间支撑处屋面板支座 酥裂；8度区发生屋面板错动、移位、震落，造成屋盖局部倒塌；9度 区发生屋架倾斜移位，屋盖部分塌落，屋盖内板大量开裂、错位；9 度以上地区则发生屋盖大面积倒塌。 2、屋架破坏 端部支墩剪断、上弦杆剪断 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第7章 单层厂房结构抗震设计 二、屋盖体系 1、屋面板¡ 错动坠落 屋盖体系在7度去基本完好，仅在个别柱间支撑处屋面板支座 酥裂；8度区发生屋面板错动、移位、震落，造成屋盖局部倒塌；9度 区发生屋架倾斜移位，屋盖部分塌落，屋盖内板大量开裂、错位；9 度以上地区则发生屋盖大面积倒塌。 2、屋架破坏 端部支墩剪断、上弦杆剪断
建筑结构抗震 第7章单层厂房结构抗震设计 3、天窗震害 卫型天窗是厂房抗震的薄弱部位 主要表现： 支撑杆件失稳弯曲 支撑与天窗立柱连接节点被拉脱 天窗立柱根部开裂或折断等 主要原因是工型天窗位于厂房最高的部位，天窗架刚 度远小于下部主体结构，且突出于主屋面以上，由于 鞭梢效应1，地震作用较大。 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第7章 单层厂房结构抗震设计 3、天窗震害 型天窗是厂房抗震的薄弱部位 主要表现: 支撑杆件失稳弯曲 支撑与天窗立柱连接节点被拉脱 天窗立柱根部开裂或折断等 主要原因是型天窗位于厂房最高的部位,天窗架刚 度远小于下部主体结构，且突出于主屋面以上，由于 ¡ 鞭梢效应¡ ，地震作用较大
