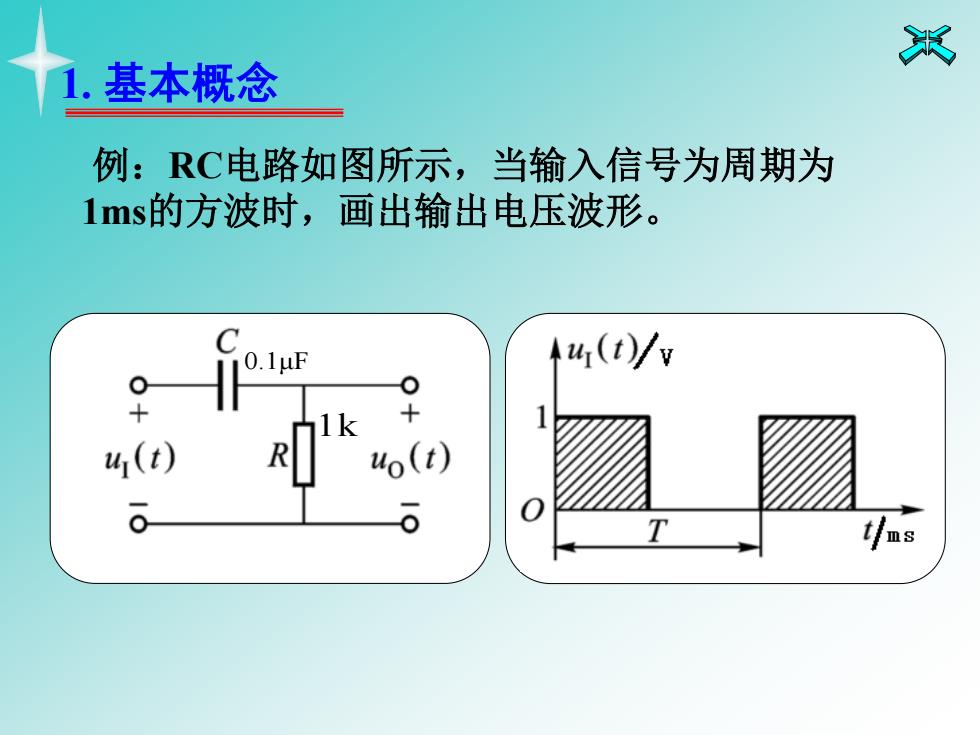

汉 1.基本概念 例：RC电路如图所示，当输入信号为周期为 1ms的方波时，画出输出电压波形。 0.1uF 44(t/v 1k 4(t) R 4o(t) 6
1. 基本概念 例：RC电路如图所示，当输入信号为周期为 1ms的方波时，画出输出电压波形。 0.1μF 1k

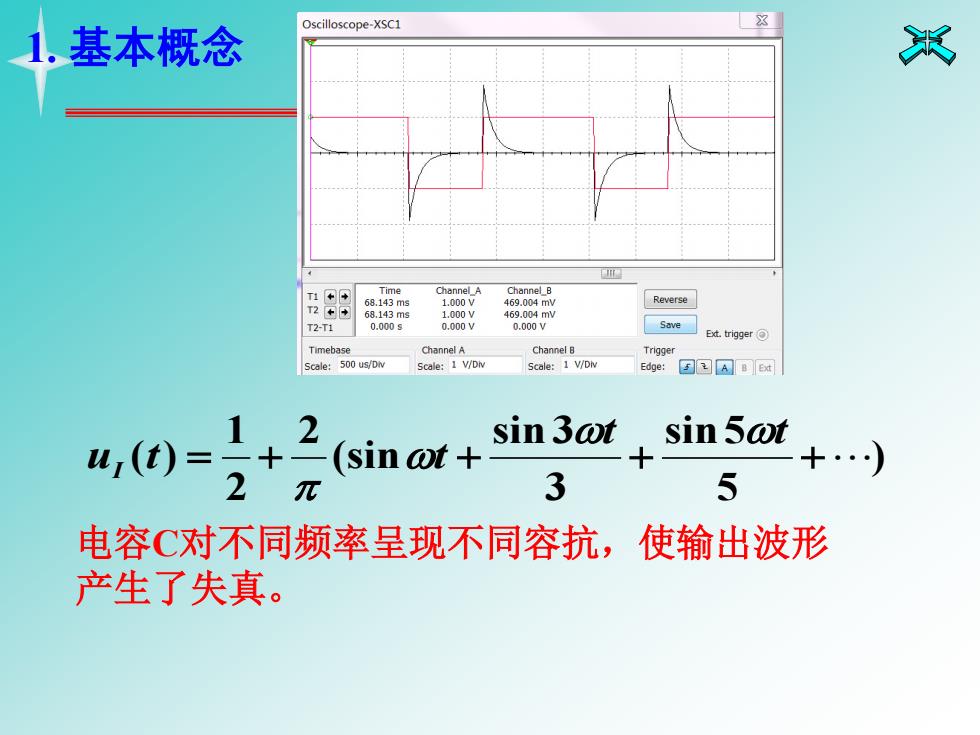

Oscilloscope-XSC1 1.基本概念 这 T1+ Time Channel_A Channel_B T2++ 68.143ms 1.000 469.004mV Reverse T2-T1 0.000 0.000V 0.00m Save Ext.trigger Timebase Channel A Channel B Trigger Scale:500 us/DIv Scale:1 V/DI Scale:1 V/DI Edge:团A网BEd u,()+(+ sin 3@t sin Sot +) 2 2 3 5 电容C对不同频率呈现不同容抗，使输出波形 产生了失真
1. 基本概念 ) 5 sin5 3 sin 3 (sin 2 2 1 ( ) = + + + + t t u t t I ω ω ω π 电容C对不同频率呈现不同容抗，使输出波形 产生了失真

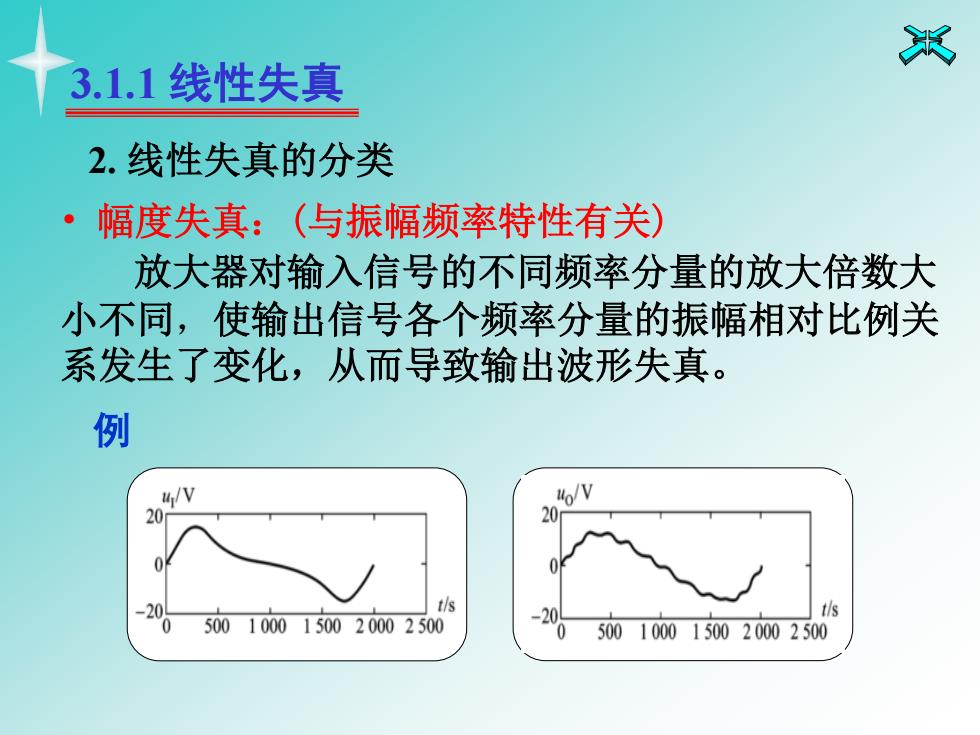

这 3.1.1线性失真 2.线性失真的分类 幅度失真：（与振幅频率特性有关） 放大器对输入信号的不同频率分量的放大倍数大 小不同，使输出信号各个频率分量的振幅相对比例关 系发生了变化，从而导致输出波形失真。 例 /V /V 20 20 -2063010015002002500 -20%501001500202500
3.1.1 线性失真 • 幅度失真：(与振幅频率特性有关) 放大器对输入信号的不同频率分量的放大倍数大 小不同，使输出信号各个频率分量的振幅相对比例关 系发生了变化，从而导致输出波形失真。 2. 线性失真的分类 例

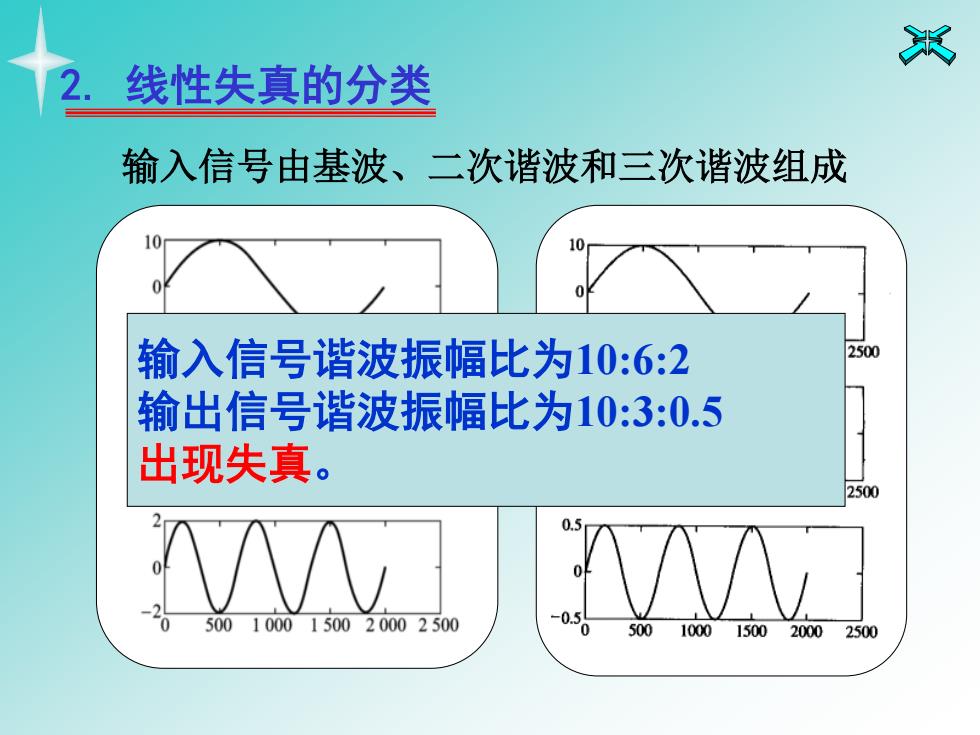

汉 2.线性失真的分类 输入信号由基波、二次谐波和三次谐波组成 10 输入信号谐波振幅比为10：6：2 2500 输出信号谐波振幅比为10：3：0.5 出现失真。 2500 0.5 5001000150020002500 050 500 1000150020002500
2. 线性失真的分类 输入信号由基波、二次谐波和三次谐波组成 输入信号谐波振幅比为10:6:2 输出信号谐波振幅比为10:3:0.5 出现失真

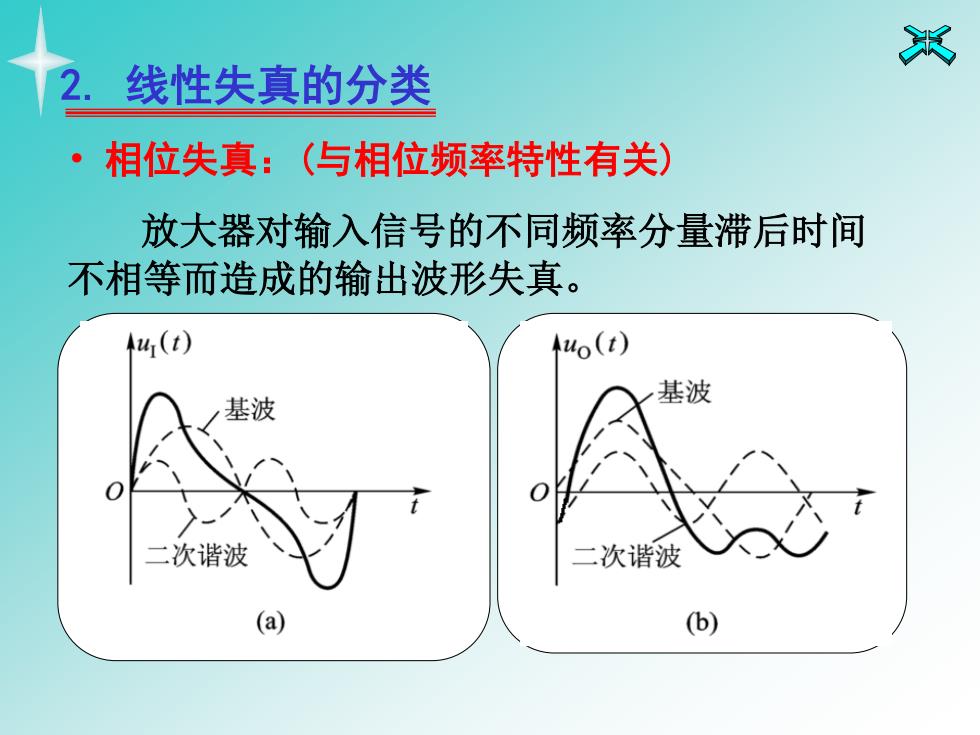

试 2.线性失真的分类 相位失真：（与相位频率特性有关） 放大器对输入信号的不同频率分量滞后时间 不相等而造成的输出波形失真。 4(t) 4o(t) 基波 基波 二次谐波 二次谐波 (a) (b)
2. 线性失真的分类 放大器对输入信号的不同频率分量滞后时间 不相等而造成的输出波形失真。 • 相位失真：(与相位频率特性有关)
