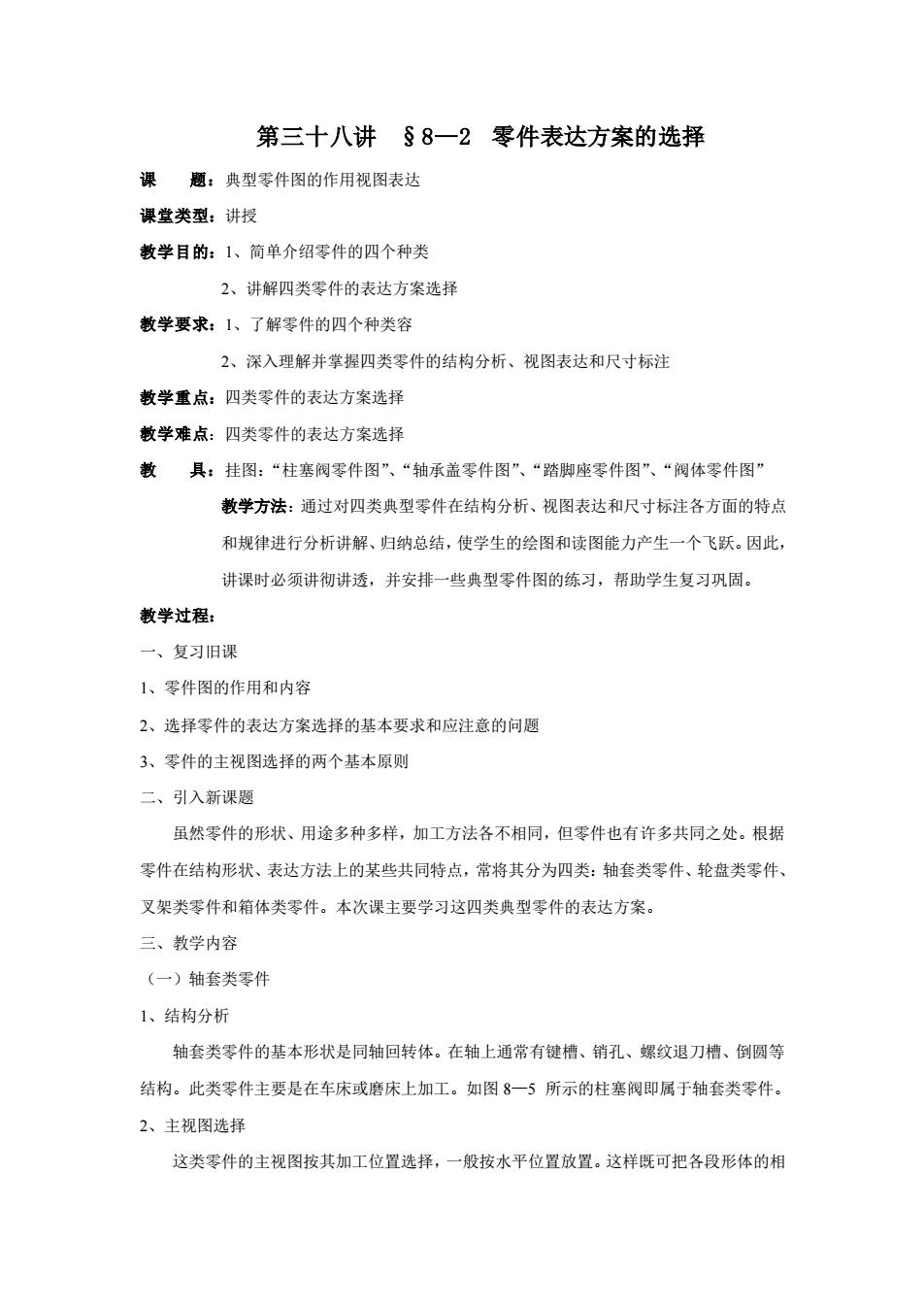

第三十八讲§8一2零件表达方案的选择 课题：典型零件图的作用视图表达 课堂类型：讲授 教学目的：1、简单介绍零件的四个种类 2、讲解四类零件的表达方案选择 教学要求：1、了解零件的四个种类容 2、深入理解并掌握四类零件的结构分析、视图表达和尺寸标注 教学重点：四类零件的表达方案选择 敦学难点：四类零件的表达方案选择 教具：挂图：“柱塞阀零件图”、“轴承盖零件图”、“踏脚座零件图”、“阀体零件图” 教学方法：通过对四类典型零件在结构分析、视图表达和尺寸标注各方面的特点 和规律进行分析讲解、归纳总结，使学生的绘图和读图能力产生一个飞跃。因此， 讲课时必须讲彻讲透，并安排一些典型零件图的练习，帮助学生复习巩固。 教学过程： 一、复习旧课 1、零件图的作用和内容 2、选择零件的表达方案选择的基本要求和应注意的问题 3、零件的主视图选择的两个基本原则 二、引入新课题 虽然零件的形状、用途多种多样，加工方法各不相同，但零件也有许多共同之处。根据 零件在结构形状、表达方法上的某些共同特点，常将其分为四类：轴套类零件、轮盘类零件 叉架类零件和箱体类零件。本次课主要学习这四类典型零件的表达方案。 三、教学内容 (一)轴套类零件 1、结构分析 轴套类零件的基本形状是同轴回转体。在轴上通常有键槽、销孔、螺纹退刀槽、倒圆等 结构。此类零件主要是在车床或磨床上加工。如图8一5所示的柱塞阀即属于轴套类零件。 2、主视图选择 这类零件的主视图按其加工位置选择，一般按水平位置放置。这样既可把各段形体的相
第三十八讲 §8—2 零件表达方案的选择 课 题：典型零件图的作用视图表达 课堂类型：讲授 教学目的：1、简单介绍零件的四个种类 2、讲解四类零件的表达方案选择 教学要求：1、了解零件的四个种类容 2、深入理解并掌握四类零件的结构分析、视图表达和尺寸标注 教学重点：四类零件的表达方案选择 教学难点：四类零件的表达方案选择 教 具：挂图：“柱塞阀零件图”、“轴承盖零件图”、“踏脚座零件图”、“阀体零件图” 教学方法：通过对四类典型零件在结构分析、视图表达和尺寸标注各方面的特点 和规律进行分析讲解、归纳总结，使学生的绘图和读图能力产生一个飞跃。因此， 讲课时必须讲彻讲透，并安排一些典型零件图的练习，帮助学生复习巩固。 教学过程： 一、复习旧课 1、零件图的作用和内容 2、选择零件的表达方案选择的基本要求和应注意的问题 3、零件的主视图选择的两个基本原则 二、引入新课题 虽然零件的形状、用途多种多样，加工方法各不相同，但零件也有许多共同之处。根据 零件在结构形状、表达方法上的某些共同特点，常将其分为四类：轴套类零件、轮盘类零件、 叉架类零件和箱体类零件。本次课主要学习这四类典型零件的表达方案。 三、教学内容 （一）轴套类零件 1、结构分析 轴套类零件的基本形状是同轴回转体。在轴上通常有键槽、销孔、螺纹退刀槽、倒圆等 结构。此类零件主要是在车床或磨床上加工。如图 8—5 所示的柱塞阀即属于轴套类零件。 2、主视图选择 这类零件的主视图按其加工位置选择，一般按水平位置放置。这样既可把各段形体的相
对位置表示清楚，同时又能反映出轴上轴肩、退刀槽等结构， 3、其它视图的选择 轴套类零件主要结构形状是回转体，一般只画一个主视图。确定了主视图后，由于轴上 的各段形体的直径尺寸在其数字前加注符号“①”表示，因此不必画出其左（或右）视图 对于零件上的键槽、孔等结构，一般可采用局部视图、局部剖视图、移出断面和局部放大图。 如图8一5所示。 侣/ 35 号0.08- B/15X45 05.5X601 40 钱E62-6 柱塞套 1:1 图8一5柱塞件图 (二)盘盖类零件 1、结构分析 轮盘类零件包括端盖、阀盖、齿轮等，这类零件的基本形体一般为回转体或其它几何形 状的扁平的盘状体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。轮盘类零件 的作用主要是轴向定位、防尘和密封，如图8一6所示的轴承盖。 2、主视图选择 轮盘类零件的毛坏有铸件或锻件，机械加工以车削为主，主视图一般按加工位置水平放 置，但有些较复杂的盘盖，因加工工序较多，主视图也可按工作位置画出。为了表达零件内
对位置表示清楚，同时又能反映出轴上轴肩、退刀槽等结构。 3、其它视图的选择 轴套类零件主要结构形状是回转体，一般只画一个主视图。确定了主视图后，由于轴上 的各段形体的直径尺寸在其数字前加注符号“Ф”表示，因此不必画出其左（或右）视图。 对于零件上的键槽、孔等结构，一般可采用局部视图、局部剖视图、移出断面和局部放大图。 如图 8—5 所示。 图 8—5 柱塞阀零件图 （二）盘盖类零件 1、结构分析 轮盘类零件包括端盖、阀盖、齿轮等，这类零件的基本形体一般为回转体或其它几何形 状的扁平的盘状体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。轮盘类零件 的作用主要是轴向定位、防尘和密封，如图 8—6 所示的轴承盖。 2、主视图选择 轮盘类零件的毛坯有铸件或锻件，机械加工以车削为主，主视图一般按加工位置水平放 置，但有些较复杂的盘盖，因加工工序较多，主视图也可按工作位置画出。为了表达零件内
部结构，主视图常取全剖视。 3、其它视图的选择 轮盘类零件一般需要两个以上基本视图表达，除主视图外，为了表示零件上均布的孔 槽、肋、轮辐等结构，还需选用一个端面视图（左视图或右视图），如图8一6中所示就增加 了一个左视图，以表达凸缘和三个均布的通孔。此外，为了表达细小结构，有时还常采用局 部放大图。 其余 ×45 3X05 1×45 技术要求 10 表面处：发 轴承盖 材 图8一6轴承盖件图 (三)叉架类零件 1、结构分析 叉架类零件一般有拨叉、连杆、支座等。此类零件常用倾斜或弯曲的结构联接零件的工 作部分与安装部分。叉架类零件多为铸件或锻件，因而具有铸造圆角、凸台、凹坑等常见纳 构，图8一7所示踏脚座属于叉架类零件。 2、主视图选择 叉架类零件结构形状比较复杂，加工位置多变，有的零件工作位置也不固定，所以这类 零件的主视图一般按工作位置原则和形状特征原则确定。如图8一7所示踏脚座零件图
部结构，主视图常取全剖视。 3、其它视图的选择 轮盘类零件一般需要两个以上基本视图表达，除主视图外，为了表示零件上均布的孔、 槽、肋、轮辐等结构，还需选用一个端面视图（左视图或右视图），如图 8—6 中所示就增加 了一个左视图，以表达凸缘和三个均布的通孔。此外，为了表达细小结构，有时还常采用局 部放大图。 图 8—6 轴承盖零件图 （三）叉架类零件 1、结构分析 叉架类零件一般有拨叉、连杆、支座等。此类零件常用倾斜或弯曲的结构联接零件的工 作部分与安装部分。叉架类零件多为铸件或锻件，因而具有铸造圆角、凸台、凹坑等常见结 构，图 8—7 所示踏脚座属于叉架类零件。 2、主视图选择 叉架类零件结构形状比较复杂，加工位置多变，有的零件工作位置也不固定，所以这类 零件的主视图一般按工作位置原则和形状特征原则确定。如图 8—7 所示踏脚座零件图
3、其它视图的选择 对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、 断面图等表达方法来表达零件的局部结构。图8一7所示踏脚座零件图选择表达方案精练、 清晰，对于表达轴承孔和肋的宽度来说右视图是没有必要的，而对T字形肋，采用移出断 面比较合适。 ,1625/ 其余9 20 12.y/ 38合： 图8一7踏脚座零件田 (四)箱体类零件 1、结构分析 箱体类零件主要有阀体、泵体、减速器箱体等零件，其作用是支持或包容其它零件，如 图8一8所示。这类零件有复杂的内腔和外形结构，并带有轴承孔、凸台、肋板，此外还有 安装孔、螺孔等结构。 2、主视图选择 由于箱体类零件加工工序较多，加工位置多变，所以在选择主视图时，主要根据工作位 置原则和形状特征原则来考虑，并采用剖视，以重点反映其内部结构，如图8一8中的主视 图所示。 3、其它视图的选择 为了表达箱体类零件的内外结构，一般要用三个或三个以上的基本视图，并根据结构特
3、其它视图的选择 对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、 断面图等表达方法来表达零件的局部结构。图 8—7 所示踏脚座零件图选择表达方案精练、 清晰，对于表达轴承孔和肋的宽度来说右视图是没有必要的，而对 T 字形肋，采用移出断 面比较合适。 图 8—7 踏脚座零件图 （四）箱体类零件 1、结构分析 箱体类零件主要有阀体、泵体、减速器箱体等零件，其作用是支持或包容其它零件，如 图 8—8 所示。这类零件有复杂的内腔和外形结构，并带有轴承孔、凸台、肋板，此外还有 安装孔、螺孔等结构。 2、主视图选择 由于箱体类零件加工工序较多，加工位置多变，所以在选择主视图时，主要根据工作位 置原则和形状特征原则来考虑，并采用剖视，以重点反映其内部结构，如图 8—8 中的主视 图所示。 3、其它视图的选择 为了表达箱体类零件的内外结构，一般要用三个或三个以上的基本视图，并根据结构特
点在基本视图上取剖视，还可采用局部视图、斜视图及规定画法等表达外形。在图8一8中， 由于主视图上无对称面，采用了大范围的局部剖视来表达内外形状，并选用了A一A剖视， C一C局部剖和密封槽处的局部放大图。 4 阀体 .1 图8一8阀体零件图 四、小结 归纳、总结四类典型零件的表达方案。 五、布置作业 习题集8-2(18-2(3.8-2(5)、8-2(7) 第三十九讲§8一3零件图的尺寸标注 §8一4零件常见的工艺结构 课题：1、零件图的尺寸标注 2、零件常见的工艺结构 课堂类型：讲授 敦学目的：1、讲清基准的概念、种类和选择，以及标注尺寸时应注意的事项 2、介绍尺寸配置的形式，常见零件图形上孔的尺寸注法
点在基本视图上取剖视，还可采用局部视图、斜视图及规定画法等表达外形。在图 8—8 中， 由于主视图上无对称面，采用了大范围的局部剖视来表达内外形状，并选用了 A—A 剖视， C—C 局部剖和密封槽处的局部放大图。 图 8—8 阀体零件图 四、小结 归纳、总结四类典型零件的表达方案。 五、布置作业 习题集 8－2（1）、8－2（3）、8－2（5）、8－2（7） 第三十九讲 §8—3 零件图的尺寸标注 §8—4 零件常见的工艺结构 课 题：1、零件图的尺寸标注 2、零件常见的工艺结构 课堂类型：讲授 教学目的：1、讲清基准的概念、种类和选择，以及标注尺寸时应注意的事项 2、介绍尺寸配置的形式，常见零件图形上孔的尺寸注法
