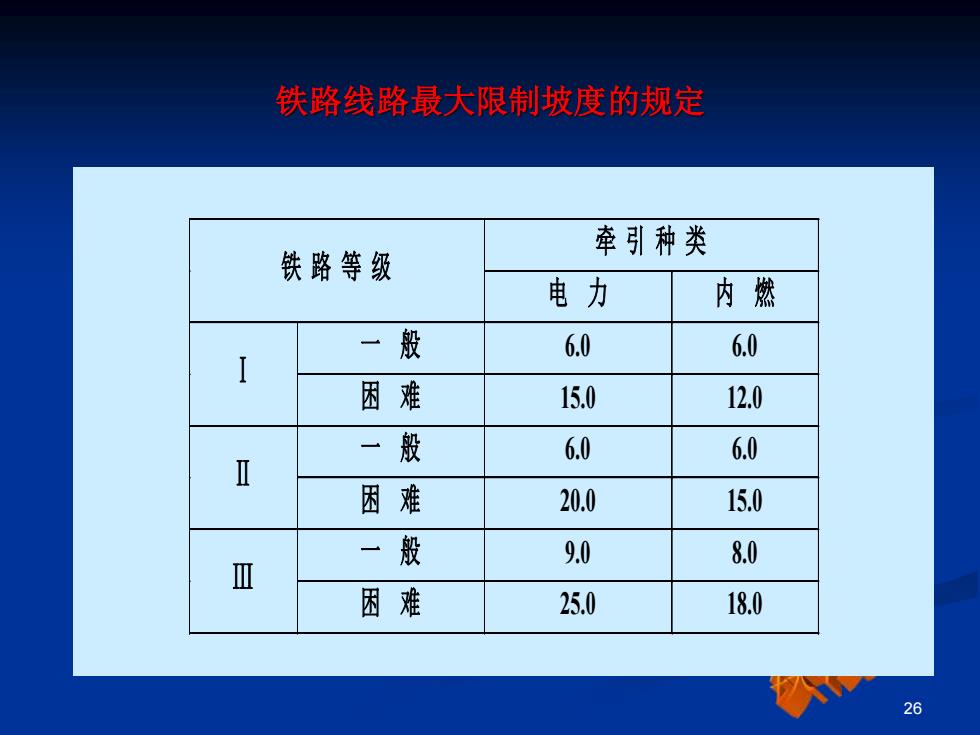

铁路线路最大限制坡度的规定 牵引种类 铁路等级 电力 内燃 一 般 6.0 6.0 I 因难 15.0 12.0 一般 6.0 6.0 I 困难 20.0 15.0 一般 9.0 8.0 Ⅲ 因难 25.0 18.0 26
26 铁路线路最大限制坡度的规定 牵 引 种 类 铁 路 等 级 电 力 内 燃 一 般 6.0 6.0 Ⅰ 困 难 15.0 12.0 一 般 6.0 6.0 Ⅱ 困 难 20.0 15.0 一 般 9.0 8.0 Ⅲ 困 难 25.0 18.0

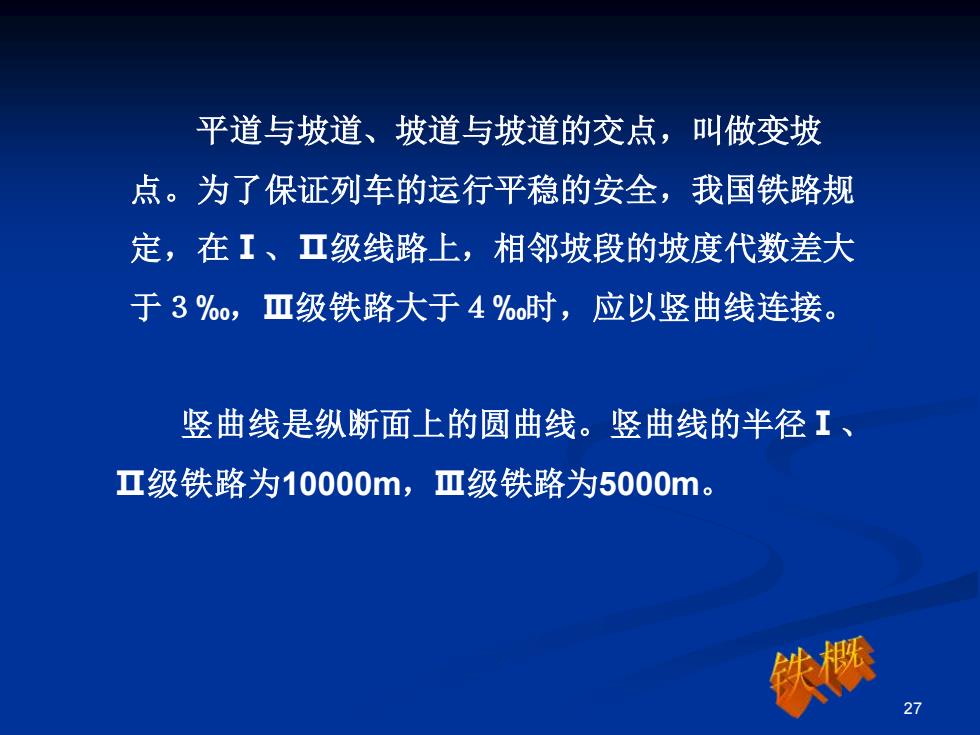

平道与坡道、坡道与坡道的交点，叫做变坡 点。为了保证列车的运行平稳的安全，我国铁路规 定，在I、Ⅱ级线路上，相邻坡段的坡度代数差大 于3%，Ⅲ级铁路大于4%时，应以竖曲线连接。 竖曲线是纵断面上的圆曲线。竖曲线的半径I、 Ⅱ级铁路为10000m,Ⅲ级铁路为5000m。 27
27 平道与坡道、坡道与坡道的交点，叫做变坡 点。为了保证列车的运行平稳的安全，我国铁路规 定，在Ⅰ、Ⅱ级线路上，相邻坡段的坡度代数差大 于３‰，Ⅲ级铁路大于４‰时，应以竖曲线连接。 竖曲线是纵断面上的圆曲线。竖曲线的半径Ⅰ、 Ⅱ级铁路为10000m，Ⅲ级铁路为5000m

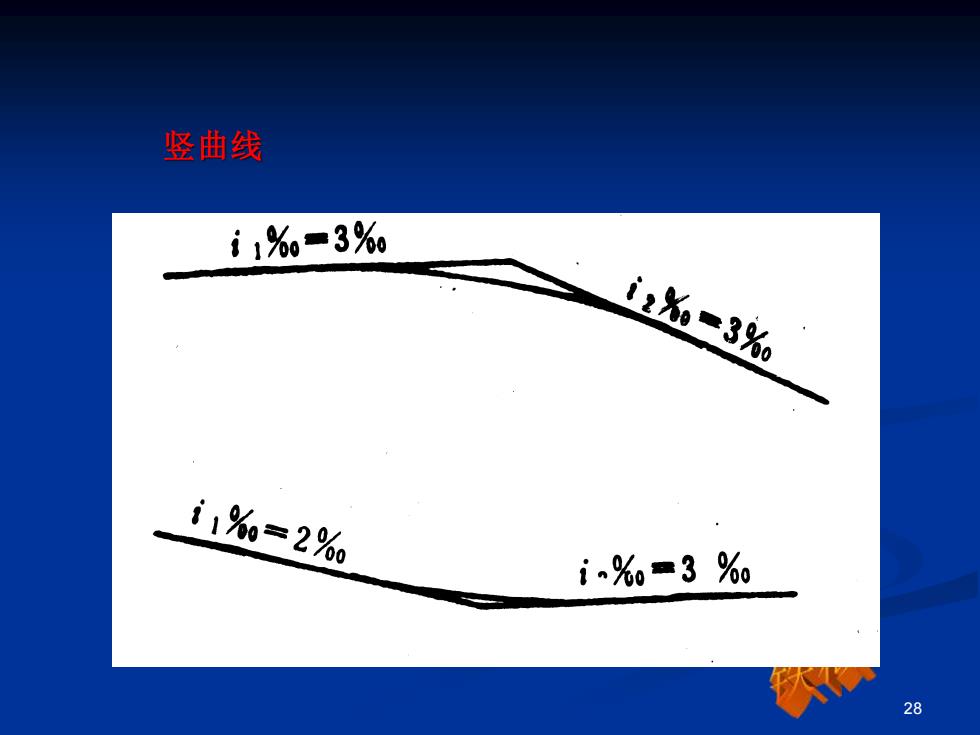

竖曲线 i1%0=3%0 i2X=3%0 i1%=2%0 i.%0=3%0 28
28 竖曲线
(三)铁路线路纵断面图 用一定的比例尺，把线路中心线（展 直后)投影到垂直面上，并标明平面、纵 断面的各项有关资料的图纸，叫做线路纵 断面图。 看P41图2-1-6所示。 铁解 29
29 （三）铁路线路纵断面图 用一定的比例尺，把线路中心线（展 直后）投影到垂直面上，并标明平面、纵 断面的各项有关资料的图纸，叫做线路纵 断面图。 看Ｐ４1图2-1-6所示

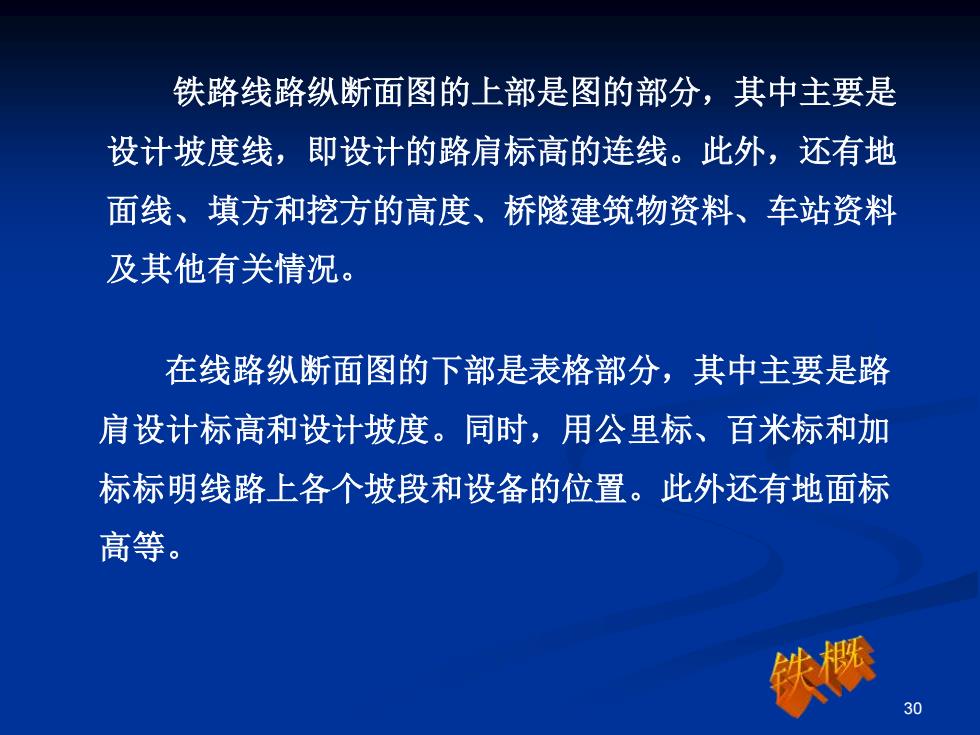

铁路线路纵断面图的上部是图的部分，其中主要是 设计坡度线，即设计的路肩标高的连线。此外，还有地 面线、填方和挖方的高度、桥隧建筑物资料、车站资料 及其他有关情况。 在线路纵断面图的下部是表格部分，其中主要是路 肩设计标高和设计坡度。同时，用公里标、百米标和加 标标明线路上各个坡段和设备的位置。此外还有地面标 高等。 30
30 铁路线路纵断面图的上部是图的部分，其中主要是 设计坡度线，即设计的路肩标高的连线。此外，还有地 面线、填方和挖方的高度、桥隧建筑物资料、车站资料 及其他有关情况。 在线路纵断面图的下部是表格部分，其中主要是路 肩设计标高和设计坡度。同时，用公里标、百米标和加 标标明线路上各个坡段和设备的位置。此外还有地面标 高等
