3)按溶质原子微观分布均匀性分类 无序固溶体：溶质原子在晶格中无序随机分布的固溶体。 有序固溶体：溶质原子在晶格中长程有规则分布的固溶体。 ①影响溶质原子分布均匀性的主要因素： 同类原子间结合能EAA和EBB及异类原子间结合能EAB 若EAA=EBB=EAB,则溶质原子倾向无序分布。 若EAA、EBB>EAB,则溶质原子倾向偏聚分布。 若EAA、EBB<EAB,则溶质原子倾向有序分布。 随机分布 原子偏聚 短程有序分布 长程有序分布 17 完全无序 部分有序 完全有序
17 3）按溶质原子微观分布均匀性分类 无序固溶体：溶质原子在晶格中无序随机分布的固溶体。 有序固溶体：溶质原子在晶格中长程有规则分布的固溶体。 随机分布 完全无序 原子偏聚 短程有序分布 部分有序 长程有序分布 完全有序 ① 影响溶质原子分布均匀性的主要因素： 同类原子间结合能EAA和EBB及异类原子间结合能EAB 若EAA = EBB = EAB，则溶质原子倾向无序分布。 若EAA 、EBB ＞EAB，则溶质原子倾向偏聚分布。 若EAA 、EBB ＜EAB，则溶质原子倾向有序分布
②有序固溶体（超结构Superstructure)有序化： 有序固溶体只在某些合金成分接近一定原子比时出现，如AB、A3B等 常见的有序固溶体主要由面心立方、体心立方和密排六方三种典型晶 体结构的无序固溶体演化而成。 有序固溶体加热超过一定温度转变为无序固溶体，从高温缓慢冷却到 室温又形成长程有序固溶体，这一转变过程称为有序化，临界转变温度称 为有序化温度。X衍射图上出现附加衍射线，称超结构线。 无序固溶体 加热超过某温度 降温低于某温度 有序固溶体 有序固溶体 18

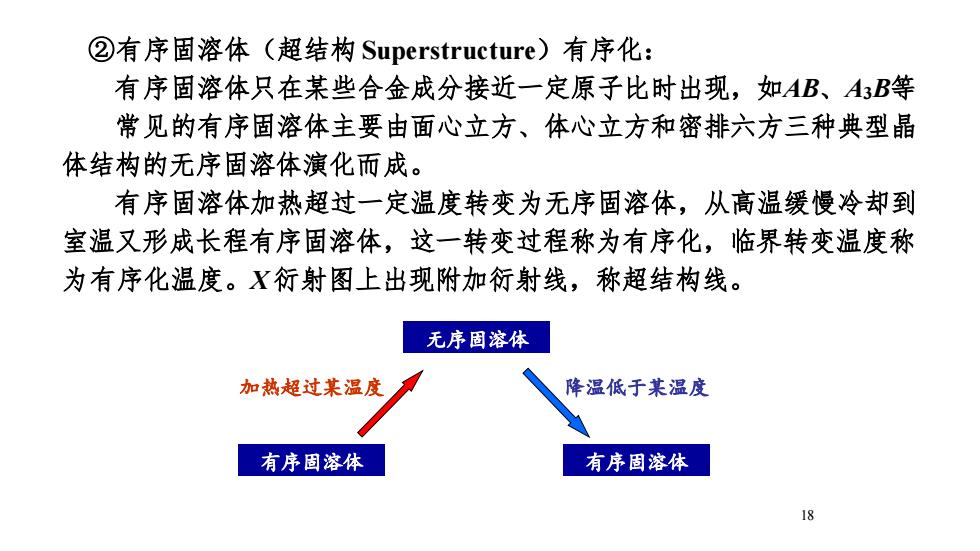

18 ②有序固溶体（超结构 Superstructure）有序化： 有序固溶体只在某些合金成分接近一定原子比时出现，如AB、A3B等 常见的有序固溶体主要由面心立方、体心立方和密排六方三种典型晶 体结构的无序固溶体演化而成。 有序固溶体加热超过一定温度转变为无序固溶体，从高温缓慢冷却到 室温又形成长程有序固溶体，这一转变过程称为有序化，临界转变温度称 为有序化温度。X衍射图上出现附加衍射线，称超结构线。 有序固溶体 无序固溶体 有序固溶体 加热超过某温度 降温低于某温度

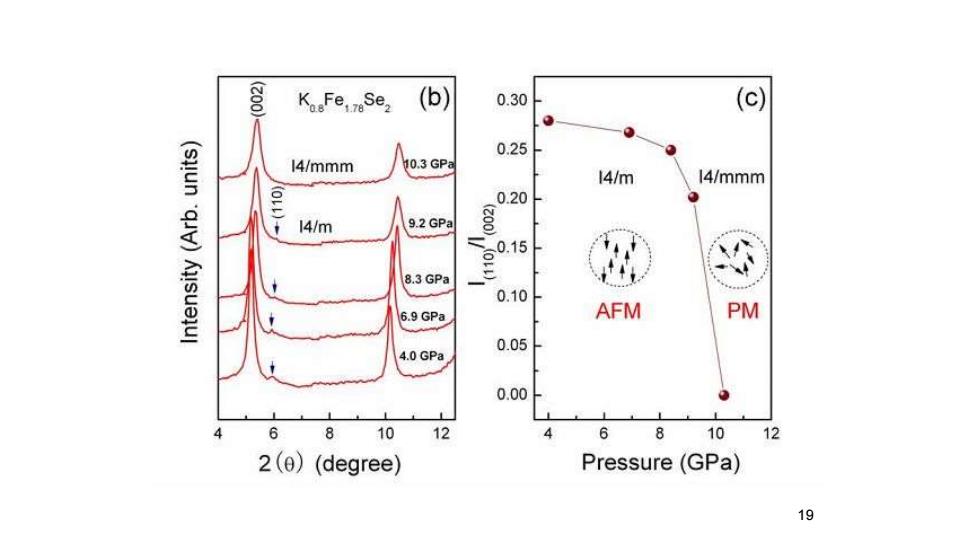

KoFerSe2 (b) 0.30 0.25 14/mmm 10.3 GPa 14/m 14/mmm 0.20 14/m 9.2 GPa 8.3 GPa 0.10 6.9 GPa AFM PM 0.05 4.0 GPa 0.00 6 8 10 12 6 10 12 2(e)(degree) Pressure(GPa) 19
19 在通常的无序固溶体中，晶胞内各个座位是 统计地等同，各组元的原子以完全杂乱的方 式来占据各个座位；当固溶体有序化后，晶 胞中的各个座位变得不等同了，不同组元的 原子分别优先占有特定的座位。这样就导致 原来等同的平行原子平面变得不等同了，有 序固溶体的多（或单）晶衍射图样中出现一 些原先所没有的线，通称为超结构线
在有序化过程中，这些超结构线的强度逐渐增大，而且 愈来愈明锐。当完全有序实现以后，晶体的结构类型就 发生变化，有时甚至点阵类型也发生变化。 bMM+6)=20A 位移 界 5界在(0101南内 无学(A2型) 有岸(B2悦) 位移与art @50%cu.50"6Zn○zn●cu 图2长周期数结构龄品胞(CuAl,M-5) M农表每隔5个点陈国引入的一个反相骑素， 因1B黄铜的超结构（立方型戒B2型、C3C1型） 因两莓胞花一个方向上扩大10密 20

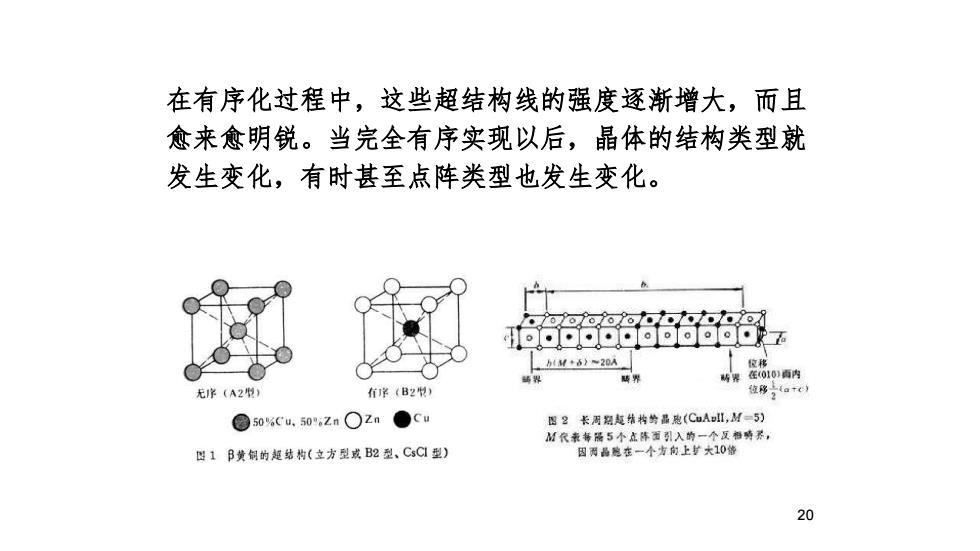

20 在有序化过程中，这些超结构线的强度逐渐增大，而且 愈来愈明锐。当完全有序实现以后，晶体的结构类型就 发生变化，有时甚至点阵类型也发生变化
●Cu原子●Au原子 (001) CuAuI型超结构： Au、Cu原子沿001方向分层相 间排列，形成四方结构。Au和Cu 原子分别构成相同的亚点阵 21

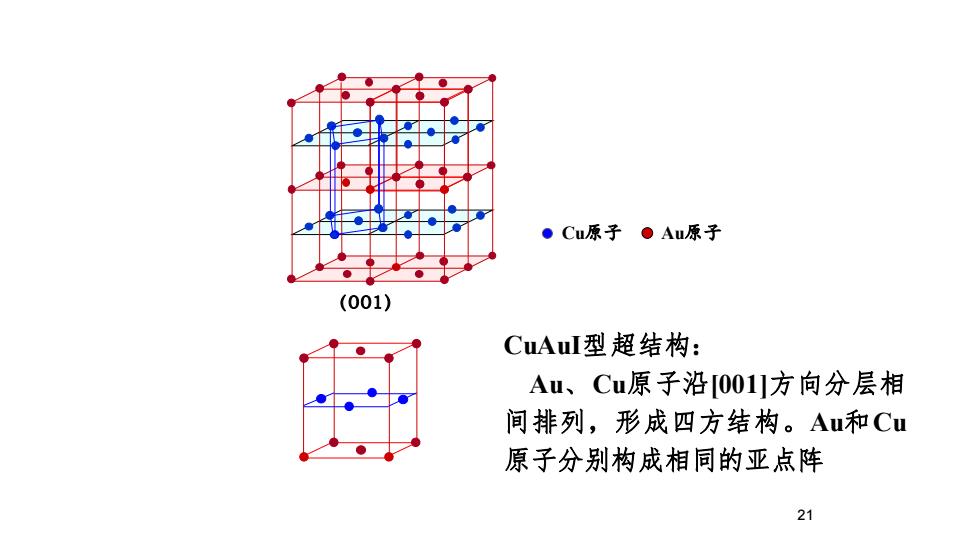

21 Cu原子 Au原子 CuAuI型超结构： Au、Cu原子沿[001]方向分层相 间排列，形成四方结构。Au和Cu 原子分别构成相同的亚点阵 （001）
