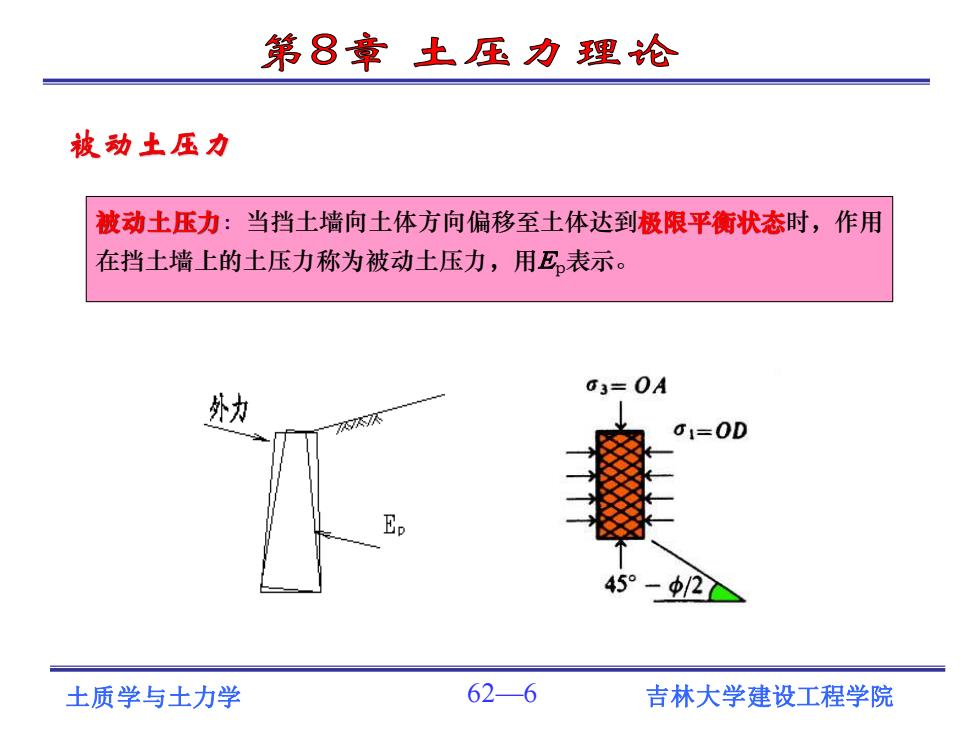

第8章土压力理论 被动土压力 被动土压力：当挡土墙向土体方向偏移至土体达到极限平衡状态时，作用 在挡土墙上的土压力称为被动土压力，用E,表示。 03=0A 外力 01=0D 45° -φ/2 土质学与土力学 62-6 吉林大学建设工程学院
土质学与土力学 62—6 吉林大学建设工程学院 被动土压力：当挡土墙向土体方向偏移至土体达到极限平衡状态时，作用 在挡土墙上的土压力称为被动土压力，用Ep表示。 被动土压力
第8章土压力理论 土压力与墙体位移的关象 一太沙基模型挡土墙试验 B E。 0 背离挡土墙方向 朝向挡土墙方向 挡土墙移动方向 土质学与土力学 62-7 吉林大学建设工程学院
土质学与土力学 62—7 吉林大学建设工程学院 0 背离挡土墙方向 朝向挡土墙方向 挡土墙移动方向 墙体上压力 C A B E o E p E a 土压力与墙体位移的关系 —太沙基模型挡土墙试验
第8章土压力理论 不同土压力的大小关条 挡土墙模型实验、原型观测和理论研究表明：在相同条件下，主 动土压力小于静止土压力，而静止土压力又小于被动土压力，亦即： Ea<E。<Ep 土质学与土力学 62—8 吉林大学建设工程学院
土质学与土力学 62—8 吉林大学建设工程学院 挡土墙模型实验、原型观测和理论研究表明：在相同条件下，主 动土压力小于静止土压力，而静止土压力又小于被动土压力，亦即 : 不同土压力的大小关系 Ea < Eo < Ep

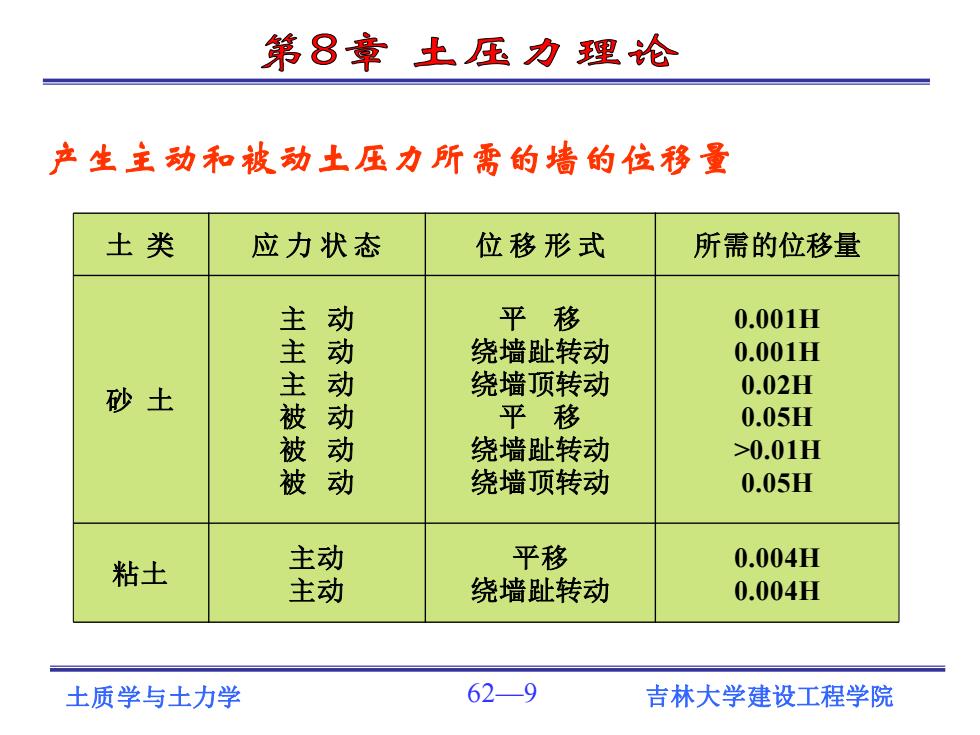

第8章土压力理论 产生主动和被动土压力所需的墙的位移量 土类 应力状态 位移形式 所需的位移量 动 平移 0.001H 主主 绕墙趾转动 0.001H 砂土 绕墙顶转动 0.02H 动 平移 0.05H 被 动 绕墙趾转动 >0.01H 被 绕墙顶转动 0.05H 粘土 主动 平移 0.004H 主动 绕墙趾转动 0.004H 土质学与土力学 62—9 吉林大学建设工程学院
土质学与土力学 62—9 吉林大学建设工程学院 产生主动和被动土压力所需的墙的位移量 土 类 应 力 状 态 位 移 形 式 所需的位移量 砂 土 主 动 主 动 主 动 被 动 被 动 被 动 平 移 绕墙趾转动 绕墙顶转动 平 移 绕墙趾转动 绕墙顶转动 0.001H 0.001H 0.02H 0.05H >0.01H 0.05H 粘土 主动 主动 平移 绕墙趾转动 0.004H 0.004H
第8章土压力理论 第2节静止土压力 半无限土体中z深度处静止土压力强度： H 00=K02 /3 式中K,一土的静止土压力系数 YHK @一墙后填土重度。 挡土墙墙背上的静止土压力 土质学与土力学 62-10 吉林大学建设工程学院
土质学与土力学 62—10 吉林大学建设工程学院 半无限土体中z深度处静止土压力强度: 式中 K0—— 土的静止土压力系数 ©—— 墙后填土重度。 第2节 静止土压力 挡土墙墙背上的静止土压力 K z 0 = 0
