11一9题图11一9所示电路中，己知is()=5√2cos2x106tmA。试求R和L为 何值时，R可以获得最大功率，并计算最大功率值。 XT11-9 circuit data 元件支路开始终止控制 元件 0.25nF 2k2 类型编号结点结点支路 数值1 ② ③ 5.00000E-03 R 0 1000.0 0.6mH 3 2 2.50000E-10 R 4 2 3 2000.0 L 5 3 0 6.00000E-04 6 3 0 3.33300E-10 独立结点数 3 支路数=6角频率 w=2.00000E+06rad/s 任两结点间单口的等 效电路 2->》 实部 虚部 模 幅角 Uoc=( 6.000 +j 2.001 6.325 exp(j 18.44) Z0=( 2000. +i -2000 2828 exp(j -44.99 Isc=( 1.0000E-03+j2.0000E-03) 2.2361E-03exp(j 63.43) Y0=( 2.5004E-04+j2.4995E-04) 3.5354E-04exp(j 44.99) Pmax= 4.93E-03(电源用有效值时)Pmax= 2.4996E-03(电源用振幅值时) 米米米米米 正弦稳态分析程序(ACAP2.11)成电七系-胡翔骏** 习题11-9
XT11-9 circuit data 元件 支路 开始 终止 控制 元 件 元 件 元 件 元 件 类型 编号 结点 结点 支路 数 值1 数 值2 数 值3 数 值4 I 1 0 1 5.00000E-03 .00000 R 2 1 0 1000.0 C 3 1 2 2.50000E-10 R 4 2 3 2000.0 L 5 3 0 6.00000E-04 C 6 3 0 3.33300E-10 独立结点数 = 3 支路数 = 6角频率 w= 2.00000E+06rad/s ----- 任 两 结 点 间 单 口 的 等 效 电 路 ----- 2 -> 0 实部 虚部 模 幅角 Uoc=( 6.000 +j 2.001 ) = 6.325 exp(j 18.44) Z0 =( 2000. +j -2000. ) = 2828. exp(j -44.99) Isc=( 1.0000E-03+j 2.0000E-03) = 2.2361E-03exp(j 63.43) Y0 =( 2.5004E-04+j 2.4995E-04) = 3.5354E-04exp(j 44.99) Pmax= 4.9993E-03(电源用有效值时)Pmax= 2.4996E-03(电源用振幅值时) ***** 正 弦 稳 态 分 析 程 序 (ACAP 2.11 ) 成电 七系--胡翔骏 *****习题11-9 11－9 题图11－9所示电路中，已知 。试求R和L为 何值时，R可以获得最大功率，并计算最大功率值。 ( ) 5 2 cos 2 10 mA 6 S i t = t

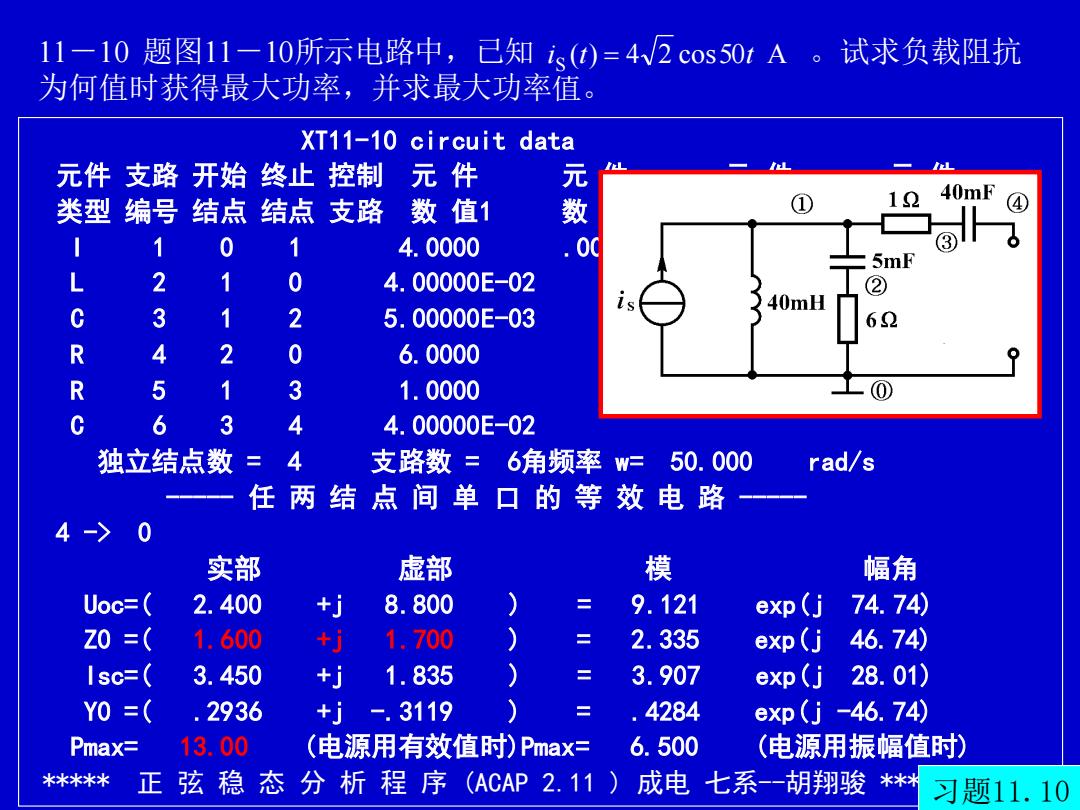

11一10题图11一10所示电路中，已知（①）=4√2cos50tA。试求负载阻抗 为何值时获得最大功率，并求最大功率值。 XT11-10 circuit data 元件支路开始终止控制 元件 类型编号结点结点支路 数值1 数 12 40mF 4.0000 .00 ③1 5mF L 0 4.00000E-02 ② 40mH 3 2 5.00000E-03 62 R 4 2 0 6.0000 R 5 3 1.0000 6 3 4 4.00000E-02 独立结点数 4 支路数=6角频率 w=50.000 rad/s 任两结点间单口的等 效电路 实部 虚部 模 幅角 Uoc=( 2.400 +j 8.800 9.121 exp(j 74.74) Z0=( 1.600 +j 1.700 2.335 exp(j 46.74) Isc=( 3.450 +j 1.835 3.907 exp(j 28.01) Y0=( .2936 +j-.3119 4284 exp (j -46.74) Pmax= 13.00 (电源用有效值时)Pmax= 6.500 (电源用振幅值时) 米米*** 正弦稳态分析程序(ACAP2.11) 成电七系-一胡翔骏** 习题11.10
XT11-10 circuit data 元件 支路 开始 终止 控制 元 件 元 件 元 件 元 件 类型 编号 结点 结点 支路 数 值1 数 值2 数 值3 数 值4 I 1 0 1 4.0000 .00000 L 2 1 0 4.00000E-02 C 3 1 2 5.00000E-03 R 4 2 0 6.0000 R 5 1 3 1.0000 C 6 3 4 4.00000E-02 独立结点数 = 4 支路数 = 6角频率 w= 50.000 rad/s ----- 任 两 结 点 间 单 口 的 等 效 电 路 ----- 4 -> 0 实部 虚部 模 幅角 Uoc=( 2.400 +j 8.800 ) = 9.121 exp(j 74.74) Z0 =( 1.600 +j 1.700 ) = 2.335 exp(j 46.74) Isc=( 3.450 +j 1.835 ) = 3.907 exp(j 28.01) Y0 =( .2936 +j -.3119 ) = .4284 exp(j -46.74) Pmax= 13.00 (电源用有效值时)Pmax= 6.500 (电源用振幅值时) ***** 正 弦 稳 态 分 析 程 序 (ACAP 2.11 ) 成电 七系--胡翔骏 *****习题11.10 11－10 题图11－10所示电路中，已知 。试求负载阻抗 为何值时获得最大功率，并求最大功率值。 i S (t) = 4 2 cos50t A
