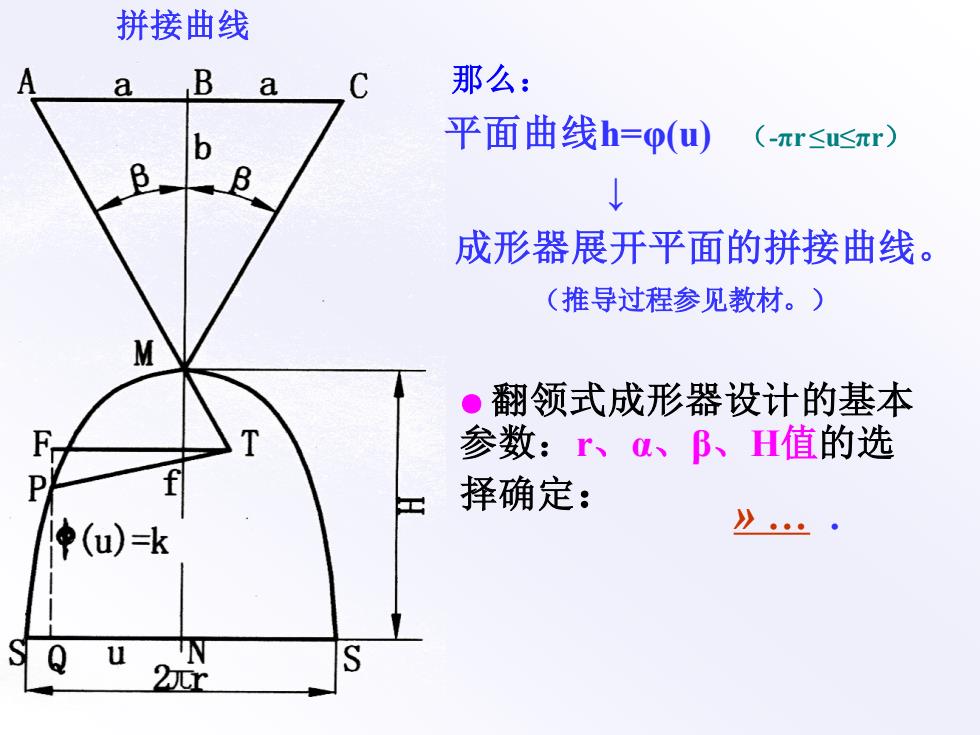

拼接曲线 那么： 平面曲线h=φ(u) （-πr ≤u≤πr） ↓ 成形器展开平面的拼接曲线。 （推导过程参见教材。） ● 翻领式成形器设计的基本 参数：r、α、β、H值的选 择确定： » .
拼接曲线 那么： 平面曲线h=φ(u) （-πr ≤u≤πr） ↓ 成形器展开平面的拼接曲线。 （推导过程参见教材。） ● 翻领式成形器设计的基本 参数：r、α、β、H值的选 择确定： » .

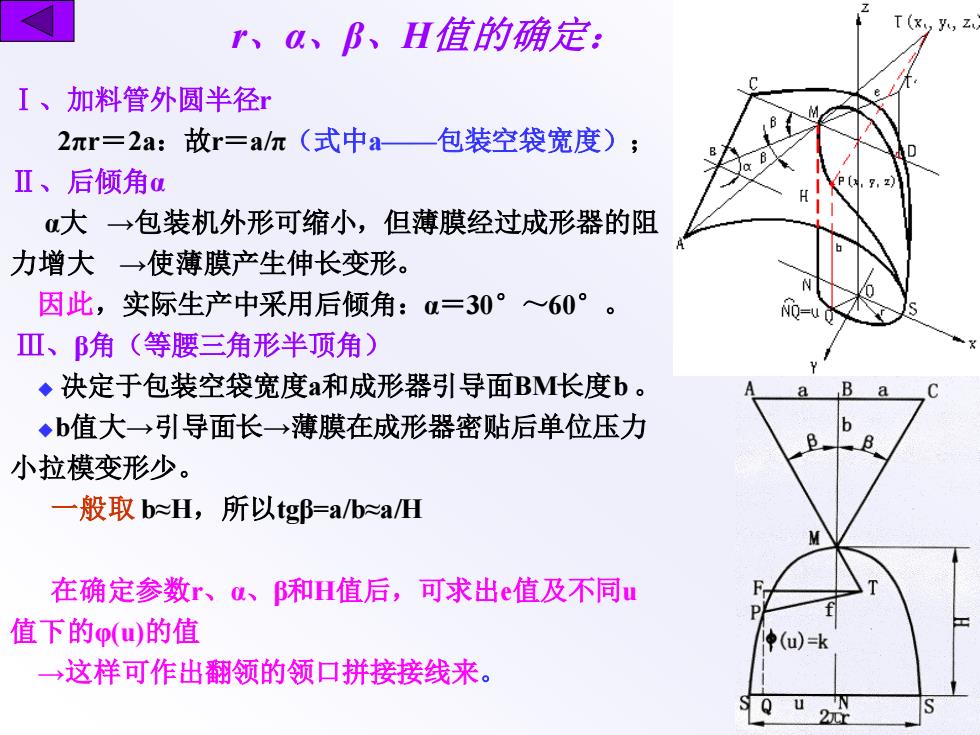

r、α、β、H值的确定： Ⅰ、加料管外圆半径r 2πr＝2a：故r＝a/π（式中a——包装空袋宽度）； Ⅱ、后倾角α α大 →包装机外形可缩小，但薄膜经过成形器的阻 力增大 →使薄膜产生伸长变形。 因此，实际生产中采用后倾角：α＝30°～60° 。 Ⅲ、β角（等腰三角形半顶角） ◆ 决定于包装空袋宽度a和成形器引导面BM长度b 。 ◆b值大→引导面长→薄膜在成形器密贴后单位压力 小拉模变形少。 一般取 b≈H，所以tgβ=a/b≈a/H 在确定参数r、α、β和H值后，可求出e值及不同u 值下的φ(u)的值 →这样可作出翻领的领口拼接接线来
r、α、β、H值的确定： Ⅰ、加料管外圆半径r 2πr＝2a：故r＝a/π（式中a——包装空袋宽度）； Ⅱ、后倾角α α大 →包装机外形可缩小，但薄膜经过成形器的阻 力增大 →使薄膜产生伸长变形。 因此，实际生产中采用后倾角：α＝30°～60° 。 Ⅲ、β角（等腰三角形半顶角） ◆ 决定于包装空袋宽度a和成形器引导面BM长度b 。 ◆b值大→引导面长→薄膜在成形器密贴后单位压力 小拉模变形少。 一般取 b≈H，所以tgβ=a/b≈a/H 在确定参数r、α、β和H值后，可求出e值及不同u 值下的φ(u)的值 →这样可作出翻领的领口拼接接线来

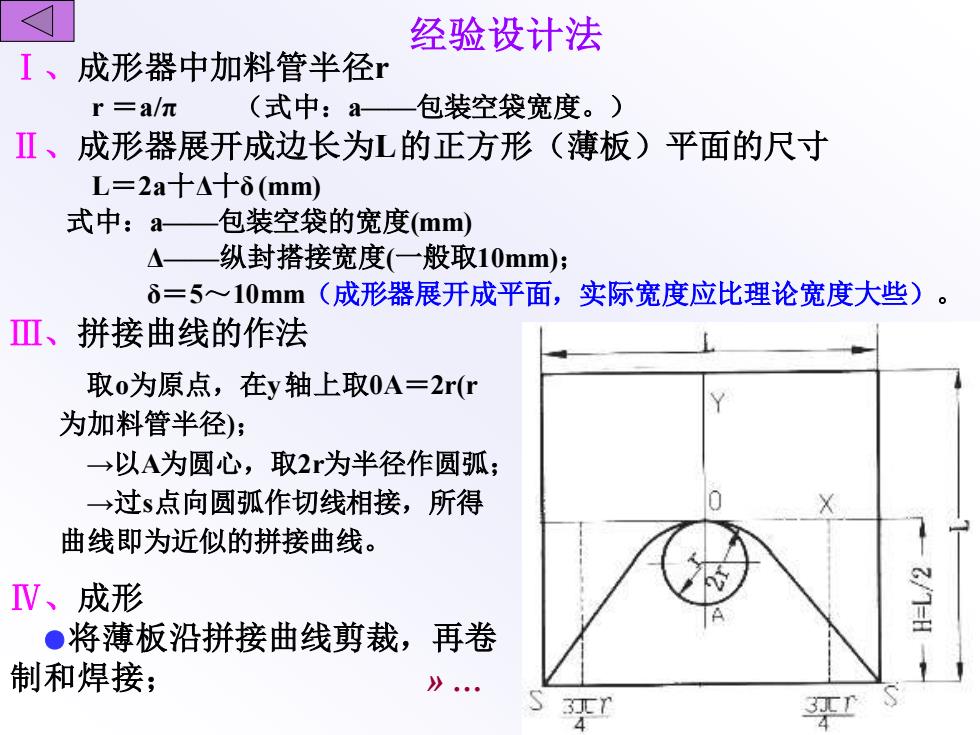

经验设计法 Ⅰ、成形器中加料管半径r r ＝a/π （式中：a——包装空袋宽度。） Ⅱ、成形器展开成边长为L 的正方形（薄板）平面的尺寸 L＝2a十Δ十δ (mm) 式中：a——包装空袋的宽度(mm) Δ——纵封搭接宽度(一般取10mm)； δ＝5～10mm（成形器展开成平面，实际宽度应比理论宽度大些）。 Ⅲ、拼接曲线的作法 取o为原点，在y 轴上取0A＝2r(r 为加料管半径)； →以A为圆心，取2r为半径作圆弧； →过s点向圆弧作切线相接，所得 曲线即为近似的拼接曲线。 Ⅳ、成形 ●将薄板沿拼接曲线剪裁，再卷 制和焊接； »
经验设计法 Ⅰ、成形器中加料管半径r r ＝a/π （式中：a——包装空袋宽度。） Ⅱ、成形器展开成边长为L 的正方形（薄板）平面的尺寸 L＝2a十Δ十δ (mm) 式中：a——包装空袋的宽度(mm) Δ——纵封搭接宽度(一般取10mm)； δ＝5～10mm（成形器展开成平面，实际宽度应比理论宽度大些）。 Ⅲ、拼接曲线的作法 取o为原点，在y 轴上取0A＝2r(r 为加料管半径)； →以A为圆心，取2r为半径作圆弧； →过s点向圆弧作切线相接，所得 曲线即为近似的拼接曲线。 Ⅳ、成形 ●将薄板沿拼接曲线剪裁，再卷 制和焊接； »

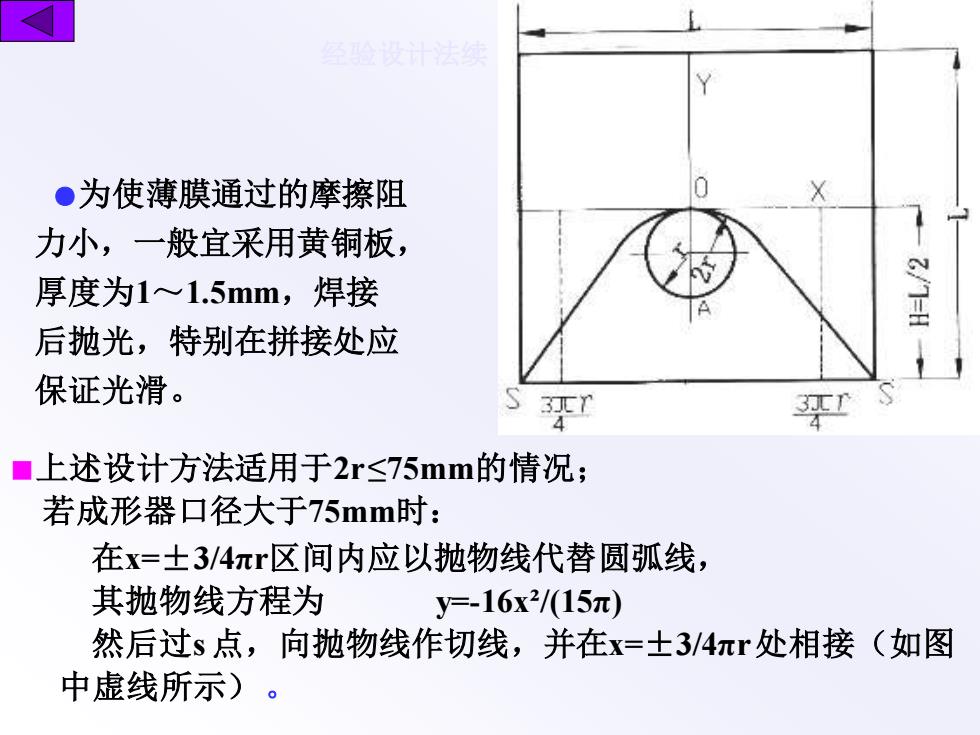

经验设计法续 ■上述设计方法适用于2r ≤75mm的情况； 若成形器口径大于75mm时： ●为使薄膜通过的摩擦阻 力小，一般宜采用黄铜板， 厚度为1～1.5mm，焊接 后抛光，特别在拼接处应 保证光滑。 在x=±3/4πr区间内应以抛物线代替圆弧线， 其抛物线方程为 y=-16x²/(15π) 然后过s 点，向抛物线作切线，并在x=±3/4πr 处相接（如图 中虚线所示）
经验设计法续 ■上述设计方法适用于2r ≤75mm的情况； 若成形器口径大于75mm时： ●为使薄膜通过的摩擦阻 力小，一般宜采用黄铜板， 厚度为1～1.5mm，焊接 后抛光，特别在拼接处应 保证光滑。 在x=±3/4πr区间内应以抛物线代替圆弧线， 其抛物线方程为 y=-16x²/(15π) 然后过s 点，向抛物线作切线，并在x=±3/4πr 处相接（如图 中虚线所示）

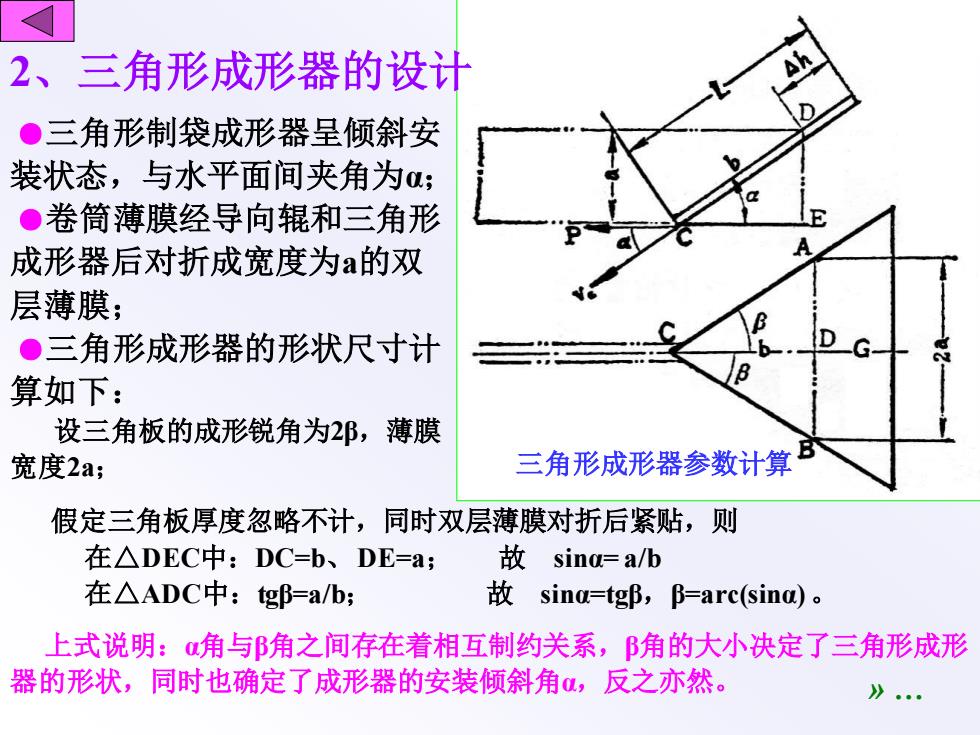

2、三角形成形器的设计 ●三角形制袋成形器呈倾斜安 装状态，与水平面间夹角为α； ●卷筒薄膜经导向辊和三角形 成形器后对折成宽度为a的双 层薄膜； ●三角形成形器的形状尺寸计 算如下： 设三角板的成形锐角为2β，薄膜 宽度2a； 三角形成形器参数计算 假定三角板厚度忽略不计，同时双层薄膜对折后紧贴，则 在△DEC中：DC=b、DE=a； 故 sinα= a/b 在△ADC中：tgβ=a/b； 故 sinα=tgβ，β=arc(sinα) 。 上式说明：α角与β角之间存在着相互制约关系，β角的大小决定了三角形成形 器的形状，同时也确定了成形器的安装倾斜角α，反之亦然。 »
2、三角形成形器的设计 ●三角形制袋成形器呈倾斜安 装状态，与水平面间夹角为α； ●卷筒薄膜经导向辊和三角形 成形器后对折成宽度为a的双 层薄膜； ●三角形成形器的形状尺寸计 算如下： 设三角板的成形锐角为2β，薄膜 宽度2a； 三角形成形器参数计算 假定三角板厚度忽略不计，同时双层薄膜对折后紧贴，则 在△DEC中：DC=b、DE=a； 故 sinα= a/b 在△ADC中：tgβ=a/b； 故 sinα=tgβ，β=arc(sinα) 。 上式说明：α角与β角之间存在着相互制约关系，β角的大小决定了三角形成形 器的形状，同时也确定了成形器的安装倾斜角α，反之亦然。 »
