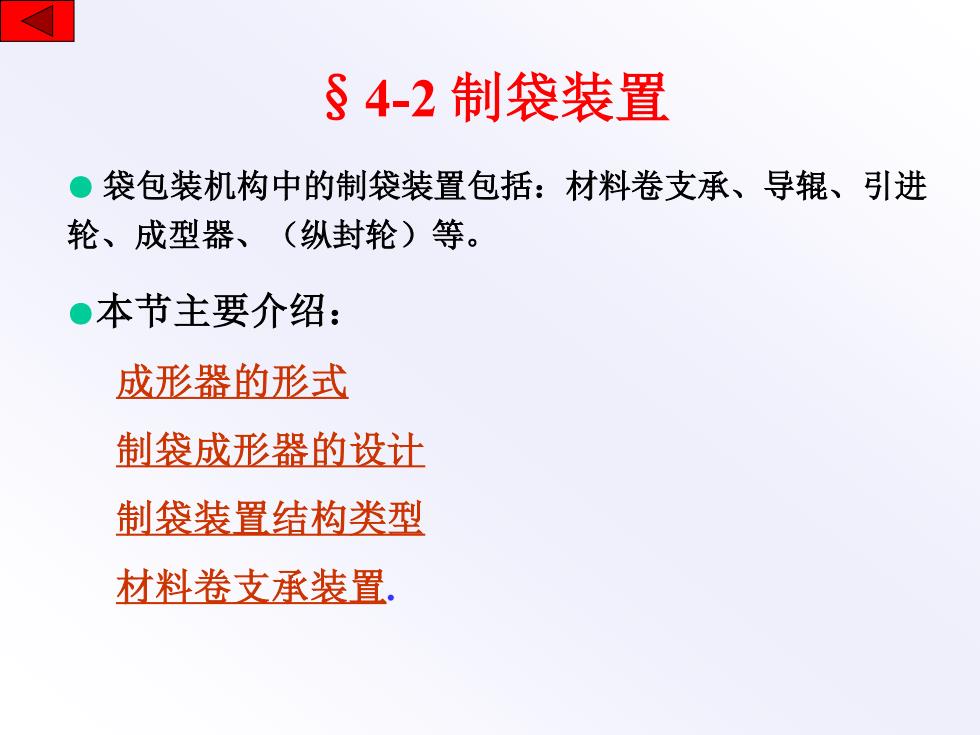

§4-2 制袋装置 ● 袋包装机构中的制袋装置包括：材料卷支承、导辊、引进 轮、成型器、（纵封轮）等。 ●本节主要介绍： 成形器的形式 制袋成形器的设计 制袋装置结构类型 材料卷支承装置
§4-2 制袋装置 ● 袋包装机构中的制袋装置包括：材料卷支承、导辊、引进 轮、成型器、（纵封轮）等。 ●本节主要介绍： 成形器的形式 制袋成形器的设计 制袋装置结构类型 材料卷支承装置
一、成形器 形式 卷料成型 和充填要求 不同→制袋 成型器区别 很大。 图5-3 制袋成型器结构形式 ». a-翻领式 b-象鼻式 c-三角形 d-U形 e-直角缺 口导板式
一、成形器 形式 卷料成型 和充填要求 不同→制袋 成型器区别 很大。 图5-3 制袋成型器结构形式 ». a-翻领式 b-象鼻式 c-三角形 d-U形 e-直角缺 口导板式
翻领式成型器： ●平张薄膜拉过即成圆筒状。 ◆成型阻力大； ◆易产生变形、皱折、撕裂; ◆多使用复合膜制袋； ◆常用于立式枕形袋包装。 ●成型器设计制造及调试都较复杂，规格上无通用性
翻领式成型器： ●平张薄膜拉过即成圆筒状。 ◆成型阻力大； ◆易产生变形、皱折、撕裂; ◆多使用复合膜制袋； ◆常用于立式枕形袋包装。 ●成型器设计制造及调试都较复杂，规格上无通用性
象鼻式成型器： ●平张薄膜拉过成型器时变化较平缓 →成型阻力较小 →不易产生变形 →能使用单膜、复合膜制袋。 ●成型器设计制造、使用较容易，但薄膜易拉偏，无通用 性
象鼻式成型器： ●平张薄膜拉过成型器时变化较平缓 →成型阻力较小 →不易产生变形 →能使用单膜、复合膜制袋。 ●成型器设计制造、使用较容易，但薄膜易拉偏，无通用 性
三角形成型器： ●由锐角三角形板与U形立杆联接在可调基板上组成。 ◆结构最简单； ◆薄膜变化较平缓 →成型阻力较小 →不易产生变形； ◆能使用单膜、复合膜制袋； ◆能用于各种袋包装。 ●成型器设计制造、使用较容易，有一定通用性
三角形成型器： ●由锐角三角形板与U形立杆联接在可调基板上组成。 ◆结构最简单； ◆薄膜变化较平缓 →成型阻力较小 →不易产生变形； ◆能使用单膜、复合膜制袋； ◆能用于各种袋包装。 ●成型器设计制造、使用较容易，有一定通用性
